安装工程气柜底板焊缝试验及重要性解析

2023-10-08 理论教育版权反馈

【摘要】：A.气柜壁板所有对焊焊缝均应做真空试漏试验B.下水封的焊缝应进行注水试验C.水槽壁对接焊缝应做氨气渗漏试验D.气柜底板焊缝应做煤油渗透试验答案：B［解析］本题考点是气柜安装质量检验。气柜底板严密性试验同样是为了检查底板结构强度和焊缝的严密性。

点评：气柜是教材介绍的最后一种静置设备，每年考核的出题数目不是很多，一般为一道题左右，请考生多关注气柜的制作和安装的要求。

知识要点集成

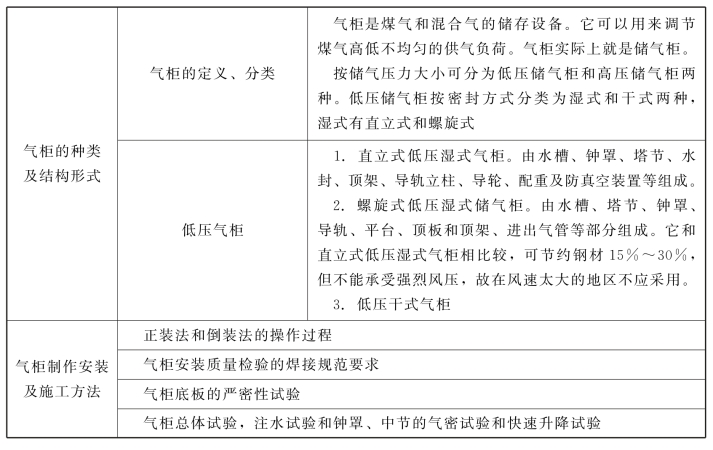

表5-23　气柜

pagenumber_ebook=278,pagenumber_book=266

经典考题剖析

其他年份考题

气柜施工过程中，根据焊接规范要求，应对焊接质量进行检验，以下操作正确的是（　　）。

A.气柜壁板所有对焊焊缝均应做真空试漏试验

B.下水封的焊缝应进行注水试验

C.水槽壁对接焊缝应做氨气渗漏试验

D.气柜底板焊缝应做煤油渗透试验

答案：B(www.chuimin.cn)

［解析］本题考点是气柜安装质量检验。

（1）施工过程中的焊接质量检验。焊接规范要求如下：

1）气柜壁板所有对焊焊缝均应经煤油渗透试验。

2）下水封的焊缝应进行注水试验，不漏为合格。

3）当钢板厚度为8mm以上时，水槽壁对接焊缝应进行无损探伤检查，抽查数量，立焊缝不少于10%，环缝不少于5%。如不合格则应在该焊工所焊焊缝有缺陷部分的延伸方向加倍检查，或在其他可疑部分进行补充探伤，如仍不合格时则该焊工所焊的焊缝应100%探伤检查。

（2）气柜底板的严密性试验。气柜底板严密性试验同样是为了检查底板结构强度和焊缝的严密性。底板的严密性试验可采用真空试漏法或氨气渗漏法。

1）真空试漏法。真空试漏法是在底板焊缝表面刷上肥皂水，将真空箱压在焊道上并用胶管接至真空泵，当真空度达到1.96kPa（200mmHg）时进行检查，以焊缝表面不产生气泡为合格。

2）氨气渗漏法。沿底板周围用黏土或其他材料将底板与基础间隙封闭（需要留出4～6个孔洞以检查氨气分布情况）。检查时向底板下通入氨气，用试纸在底板周围留好的孔洞处检查，氨气分布均匀后，即可在焊缝表面涂刷酚酞-酒精溶液进行检查。

（3）气柜总体试验。

1）气柜施工完毕，进行注水试验。气柜施工完后，经检查合格后首先进行注水试验，其目的一是预压基础，二是检查水槽的焊接质量。水槽的注水要分次进行，每次注水后观察基础沉陷情况，如发现沉陷较快和不均匀沉陷要立即停止注水并将水放尽，找出原因，采取有效措施进行处理，处理完后进行注水。水槽注水试验不应少于24h。

2）钟罩、中节的气密试验和快速升降试验。气柜气密试验和快速升降试验的目的是检查各中节、钟罩在升降时的性能和各导轮、导轨、配合及工作情况、整体气柜密封的性能。
