热力管道系统考点十二

2023-10-08 理论教育版权反馈

【摘要】：点评：热力管道系统是历年考核的重点内容，知识内容不多，但一般来讲至少考2题，考生应熟练掌握热力管道的敷设形式及安装要求。知识要点集成表5-12热力管道系统续表5-12经典考题剖析一、2020年考题热力管道安装要求正确的有（）。

点评：热力管道系统是历年考核的重点内容，知识内容不多，但一般来讲至少考2题，考生应熟练掌握热力管道的敷设形式及安装要求。

知识要点集成

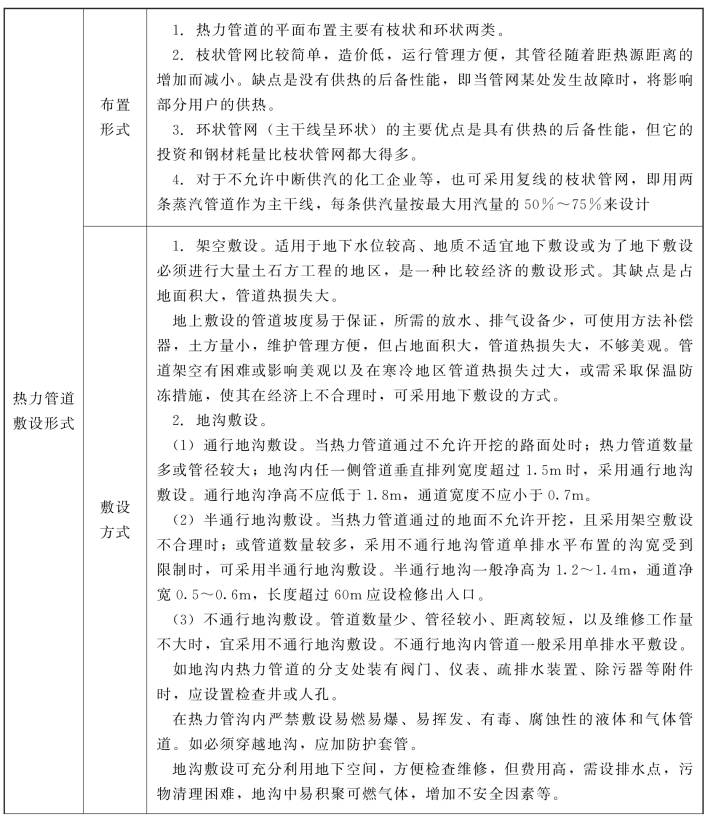

表5-12　热力管道系统

pagenumber_ebook=251,pagenumber_book=239

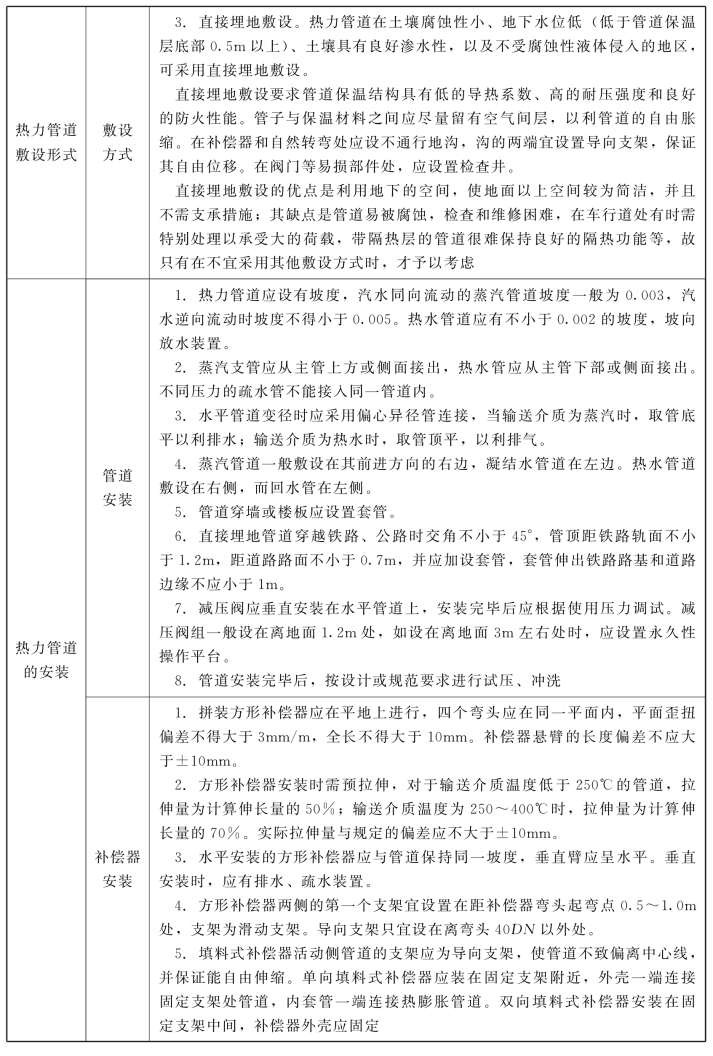

续表5-12

pagenumber_ebook=252,pagenumber_book=240

经典考题剖析

一、2020年考题

热力管道安装要求正确的有（　　）。

A.热力管道安装要有坡度　B.蒸汽支管应从主管下方或侧面接出

C.穿过外墙的时候应加设套管　D.减压阀应垂直安装在水平管道上

答案：A、C、D

［解析］热力管道应设有坡度，汽、水同向流动的蒸汽管道坡度一般为3‰；汽、水逆向流动时坡度不得小于5‰。热水管道应有不小于2‰的坡度，坡向放水装置。蒸汽支管应从主管上方或侧面接出，热水管应从主管下部或侧面接出。管道穿墙或楼板应设置套管。减压阀应垂直安装在水平管道上，安装完毕后应根据使用压力调试。

二、2018年考题

当热力管道数量少、管径较小，单排水平敷设，距离较短、维修工作量不大和需要地下敷设时，宜采用敷设方式为（　　）。

A.通行地沟敷设　B.半通行地沟敷设(www.chuimin.cn)

C.不通行地沟敷设　D.直接埋地敷设

答案：C

［解析］管道数量少、管径较小、距离较短，以及维修工作量不大时，宜采用不通行地沟敷设。不通行地沟内管道一般采用单排水平敷设。

三、其他年份考题

1.从技术和经济角度考虑，在人行频繁、非机动车辆通行的地方敷设热力管道，宜采用的敷设方式为（　　）。

A.地面敷设　B.低支架敷设

C.中支架敷设　D.高支架敷设

答案：C

［解析］在不妨碍交通，不影响厂区扩建的地段可采用低支架敷设。在人行频繁，非机动车辆通行的地方采用中支架敷设。在管道跨越公路、铁路时采用高支架敷设。

2.对于不允许中断供汽的热力管道敷设形式可采用（　　）。

A.枝状管网　B.复线枝状管网

C.放射状管网　D.环状管网

答案：B、D

［解析］环状管网（主干线呈环状）的主要优点是具有供热的后备性能，但它的投资和钢材耗量比枝状管网大得多。

对于不允许中断供汽的企业，也可采用复线的枝状管网，即用两根蒸汽管道作为主干线，每根供汽量按最大用汽量的50%～75%来设计。
