工业管道分类及安装工程技术

2023-10-08 理论教育版权反馈

【摘要】：公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。工业管道界限划分，以设备、罐类外部法兰为界，或以建筑物、构筑物墙皮为界。经典考题剖析其他年份考题按照国家现行标准《压力管道安全技术监察规程——工业管道》TSGD0001的规定，工业管道划分为GC1级、GC2级、GC3级三个级别。

点评：熟悉工业管道分类，尤其是其中的按危害程度和火灾危险性划分很可能被考到。

知识要点集成

1.根据《压力容器压力管道设计许可规则》TSGR1001-2008分类

（1）GA类（长输管道）。长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。符合下列条件之一的长输管道为GA1级：

1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa的长输管道；

2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）≥200km的长输管道。

GA1级以外的长输（油气）管道为GA2级。

（2）GB类（公用管道）。公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

1）GB1级：城镇燃气管道；

2）GB2级：城镇热力管道。

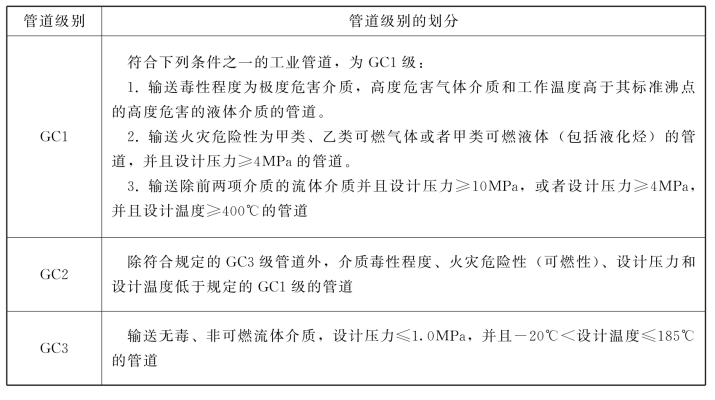

（3）GC类（工业管道）。工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

（4）GD类（动力管道）。火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。
