给水系统的组成及特点、给水方式、管材种类、安装要求

2023-10-08 理论教育版权反馈

【摘要】：考生应重点掌握室外给水系统的组成，室内给水方式的种类及其特点，室内给水管材的种类、特点、安装要求，室内给水设备的种类及各自作用。

点评：教材给水系统所涉及的内容主要包括室外给水系统、室内给水系统及室内给水系统安装，是考核主要内容之一。考生应重点掌握室外给水系统的组成，室内给水方式的种类及其特点，室内给水管材的种类、特点、安装要求，室内给水设备的种类及各自作用。

知识要点集成

一、室外给水系统

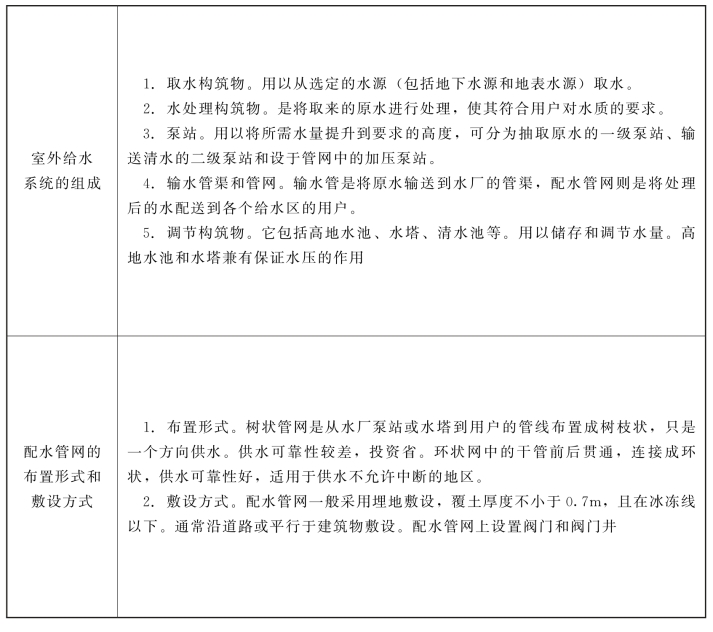

表5-1　室外给水系统

pagenumber_ebook=214,pagenumber_book=202

二、室内给水系统

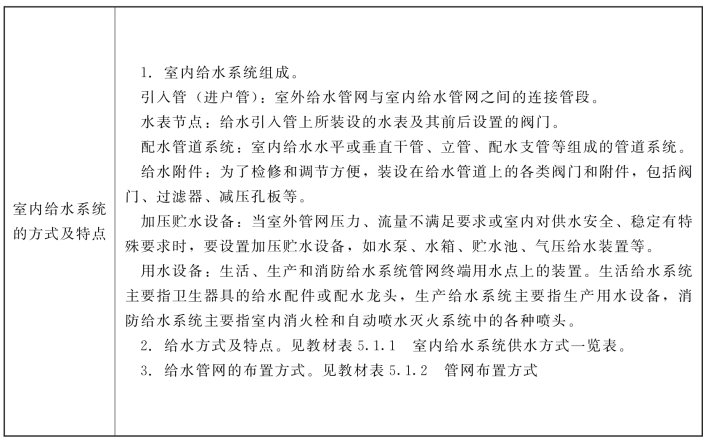

表5-2　室内给水系统

pagenumber_ebook=215,pagenumber_book=203

三、室内给水系统安装

表5-3　室内给水系统安装

pagenumber_ebook=215,pagenumber_book=203

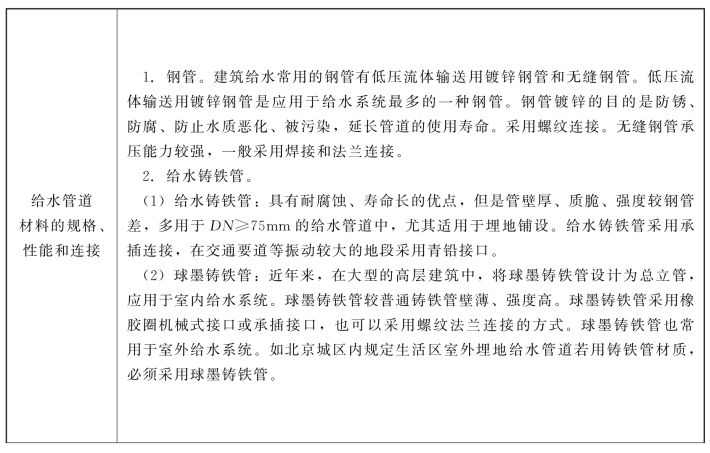

续表5-3

pagenumber_ebook=216,pagenumber_book=204

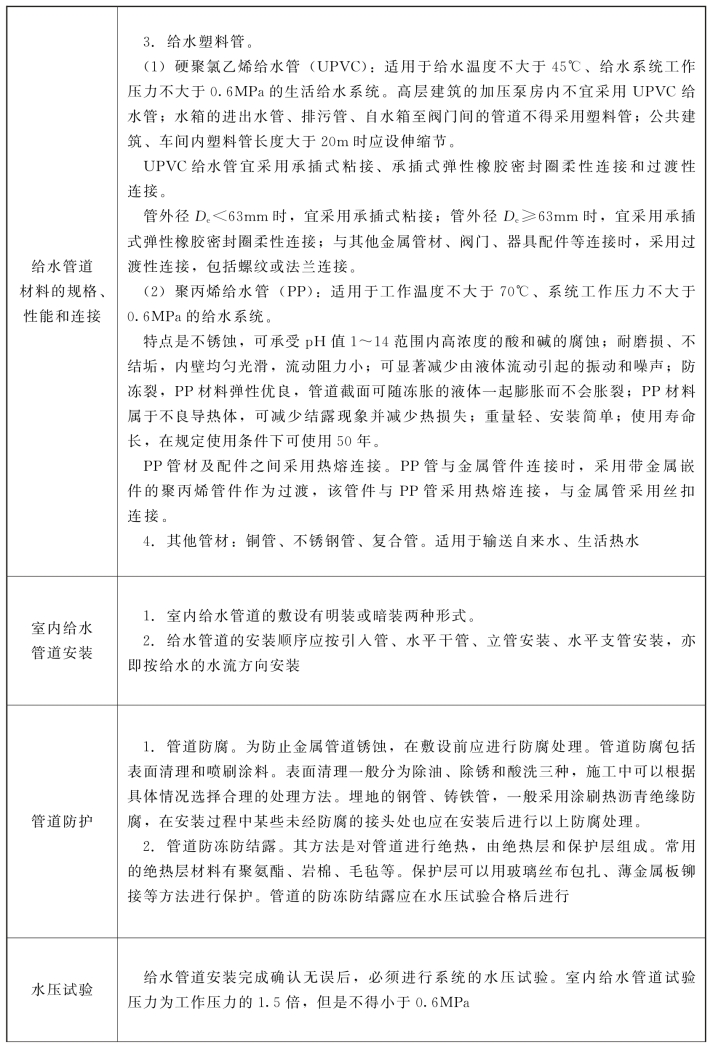

续表5-3

pagenumber_ebook=217,pagenumber_book=205

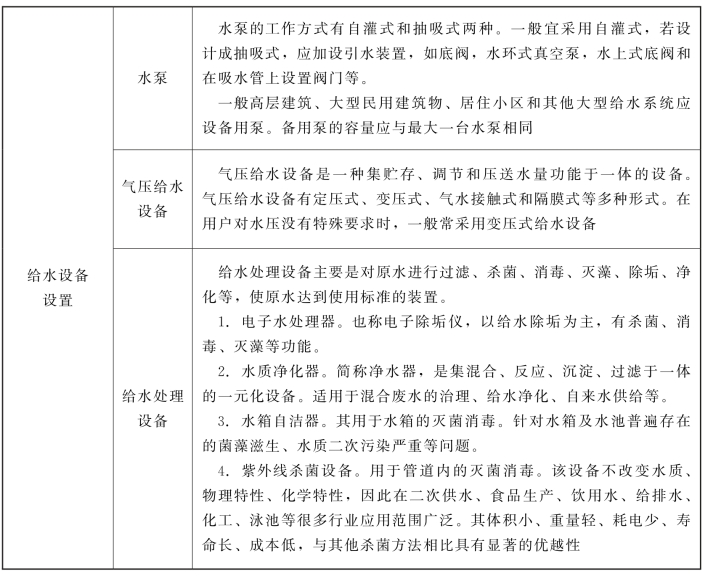

续表5-3

pagenumber_ebook=218,pagenumber_book=206

经典考题剖析

一、2020年考题

1.优点是管线较短，无须高压水泵，投资较省，运行费用经济，缺点是不宜管理维护，上区供水受下区限制，占用建筑面积大。该供水方式为（　　）。

A.高位水箱串联供水　B.高位水箱并联供水

C.减压水箱供水　D.气压水箱供水

答案：A

［解析］高位水箱串联供水：分区设置水箱、水泵，水泵分散布置，自下区水箱抽水供上区使用。管线较短，无须高压水泵，投资较省，运行费用经济。供水独立性较差，上区受下区限制；水泵分散设置不易管理维护；水泵设在楼层，振动隔音要求高；水泵、水箱均设在楼层，占用建筑面积大。适用于允许分区设置水箱、水泵的建筑，尤其是高层工业建筑。

高位水箱并联供水：分区设置水箱、水泵，水泵集中设置在底层或地下室，分别向各区供水。各区独立运行互不干扰，供水可靠；水泵集中管理，维护方便，运行费用经济。管线长，水泵较多，设备投资较高；水箱占用建筑物使用面积。适用于允许分区设置水箱的建筑。

减压水箱供水：全部用水量由底层水泵提升至屋顶总水箱，再分送至各分区水箱，分区水箱起减压作用。水泵数目少、设备费用低，维护管理方便；各分区水箱容积小，少占建筑面积。水泵运行费用高，屋顶水箱容积大，对结构和抗震不利。适用于允许分区设置水箱，电力供应充足，电价较低的建筑。

气压水箱供水：气压水箱即气压罐，供水方式有气压水箱并列供水、气压水箱减压阀供水。无须设置高位水箱，不占用建筑物使用面积。运行费用较高，气压水箱贮水量小，水泵启闭频繁，水压变化幅度大。适用于不适宜设置高位水箱的建筑。

2.下列关于比例式减压阀的说法正确的是（　　）。

A.减压阀宜设置两组，一备一用

B.减压阀前不应安装过滤器

C.消防给水减压阀后应装设泄水龙头，定期排水

D.不得绕过减压阀设旁通管

答案：A、C、D

［解析］比例式减压阀的设置应符合以下要求：减压阀宜设置两组，其中一组备用；减压阀前、后装设阀门和压力表；阀前应装设过滤器；消防给水减压阀后应装设泄水龙头，定期排水；不得绕过减压阀设旁通管；阀前、后宜装设可曲挠橡胶接头。

二、2019年考题

1.为给要求供水可靠性高且不允许供水中断的用户供水，宜选用的供水方式为（　　）。

A.环状网供水　B.树状网供水

C.间接供水　D.直接供水

答案：A

［解析］给水管网有树状网和环状网两种形式。树状管网是从水厂泵站或水塔到用户的管线布置成树枝状，只是一个方向供水。供水可靠性较差，投资少。环状网中的干管前后贯通，连接成环状，供水可靠性好，适用于供水不允许中断的地区。

2.DN100室外给水管道，采用地上架空方式敷设，宜选用的管材为（　　）。

A.给水铸铁管　B.给水硬聚氯乙烯管

C.镀锌无缝钢管　D.低压流体输送用镀锌焊接钢管

答案：D

［解析］给水管道管材选用见下表。

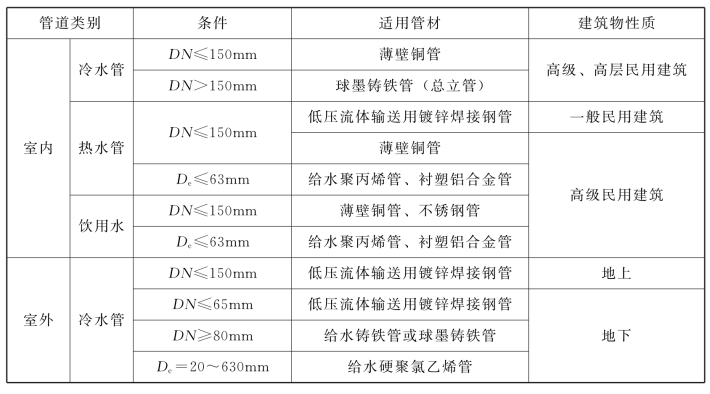

给水管道管材选用表(www.chuimin.cn)

pagenumber_ebook=219,pagenumber_book=207

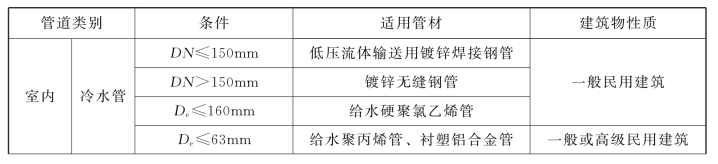

续表

pagenumber_ebook=220,pagenumber_book=208

3.硬聚氯乙烯给水管应用较广泛，下列关于此管表述正确的为（　　）。

A.当管外径≥63mm时，宜采用承插式粘接

B.适用于给水温度≤70℃，工作压力不大于0.6MPa的生活给水系统

C.公共建筑、车间内管道可不设伸缩节

D.不宜用于高层建筑的加压泵房内

答案：D

［解析］硬聚氯乙烯给水管（UPVC）：适用于给水温度不大于45℃、给水系统工作压力不大于0.6MPa的生活给水系统。高层建筑的加压泵房内不宜采用UPVC给水管；水箱的进出水管、排污管、自水箱至阀门间的管道不得采用塑料管；公共建筑、车间内塑料管长度大于20m时应设伸缩节。UPVC给水管宜采用承插式粘接、承插式弹性橡胶密封圈柔性连接和过渡性连接。管外径De＜63mm时，宜采用承插式粘接连接；管外径De≥63mm时，宜采用承插式弹性橡胶密封圈柔性连接；与其他金属管材、阀门、器具配件等连接时，采用过渡性连接，包括螺纹或法兰连接。

三、2018年考题

1.利用水箱减压，适用于允许分区设备水箱，电力供应充足，电价较低的各类高层建筑，水泵数目少，维护管理方便，分区水箱容积小，少占建筑面积，下区供水受上区限制，屋顶水箱容积大，这种供水方式为（　　）。

A.分区并联给水　B.分区串联给水

C.分区水箱减压给水　D.分区减压阀减压给水

答案：C

［解析］分区水箱减压给水方式：分区设置水箱，水泵统一加压，利用水箱减压，上区供下区用水。适用于允许分区设置水箱，电力供应充足，电价较低的各类高层建筑。

这种给水方式的水泵数目少、维护管理方便；各分区减压水箱容积小，少占建筑面积。下区供水受上区限制，能量消耗较大。屋顶的水箱容积大，增加了建筑物的荷载。

2.高级民用建筑室内给水，De≤63mm时热水管选用（　　）。

A.给水聚丙烯　B.给水聚氯乙烯

C.给水聚乙烯　D.给水衬塑铝合金

答案：A、D

［解析］高级民用建筑室内给水，De≤63mm时热水管选用给水聚丙烯、给水衬塑铝合金。

3.室内给水管网上阀门设置正确的（　　）。

A.DN≤50mm，使用闸阀和蝶阀

B.DN≤50mm，使用闸阀和球阀

C.DN＞50mm，使用闸阀和球阀

D.DN＞50mm，使用球阀和蝶阀

答案：B

［解析］给水管网上应设置阀门，公称直径DN≤50mm时，宜采用闸阀或球阀；DN＞50mm时，宜采用闸阀或蝶阀。

四、其他年份考题

1.室内给水系统管网布置中，下列叙述正确的有（　　）。

A.下行上给式管网，最高层配水点流出水头较高

B.上行下给式管网，水平配水干管敷设在底层

C.上行下给式常用在要求不间断供水的工业建筑中

D.环状式管网水流畅通，水头损失小

答案：D

［解析］下行上给式最高层配水的流出水头较低，埋地管道检修不便，选项A错误。

上行下给式管网，水平配水干管敷设在顶层天花板下或吊顶内，对于非冰冻地区，也有敷设在屋顶上的，对于高层建筑也可以设在技术夹层内，选项B错误。

环状式管网常用在高层建筑，大型公共建筑和工艺要求不间断供水的工业建筑，消防管网有时也要求环状式。选项C错误。

环状式水流畅通，水头损失小，水质不易因滞留变质。管网造价高。

2.给水系统分区设置水箱和水泵，水泵分散布置，总管线较短，投资较省，能量消耗较小，但供水独立性差，上区受下区限制的给水方式是（　　）。

A.分区水箱减压给水　B.分区串联给水

C.分区并联给水　D.高位水箱减压阀给水

答案：B

［解析］这种给水方式的总管线较短，投资较省，能量消耗较小。但是供水独立性较差，上区受下区限制；水泵分散设置，管理维护不便；水泵设在建筑物楼层，由于振动产生噪声干扰大；水泵、水箱均设在楼层，占用建筑物使用面积。
