常用低压电气设备考点

2023-10-08 理论教育版权反馈

【摘要】：A.时间继电器B.中间继电器C.热继电器D.电压继电器答案：C、D［解析］热继电器主要用于电动机和电气设备的过负荷保护。根据控制的要求，可选择不同接点数量和形式的中间继电器，满足控制需求。

点评：本部分内容是历年必考内容，通常每年一题，重点考核各种低压电气设备的功能。

知识要点集成

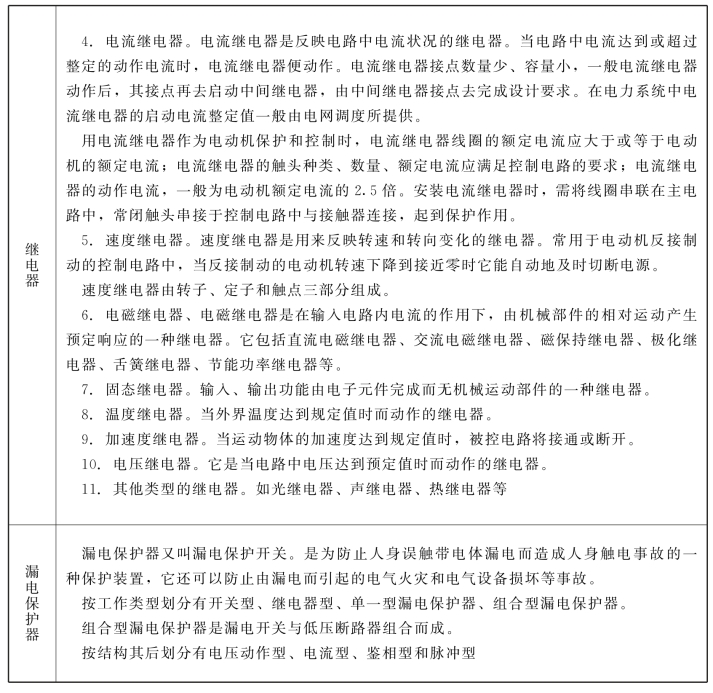

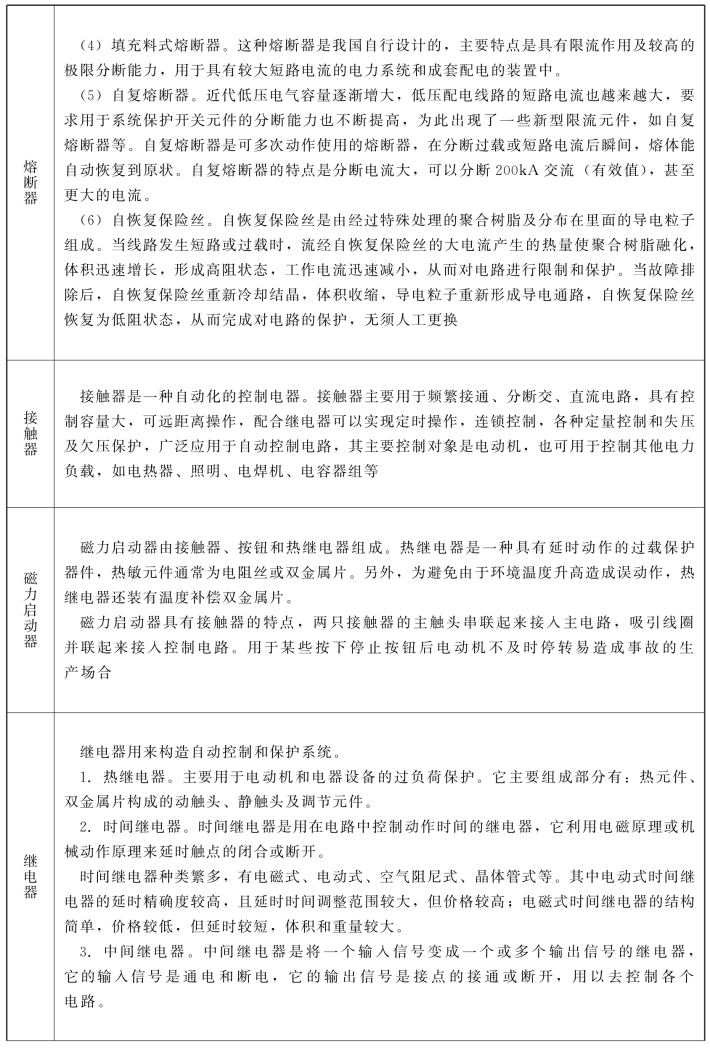

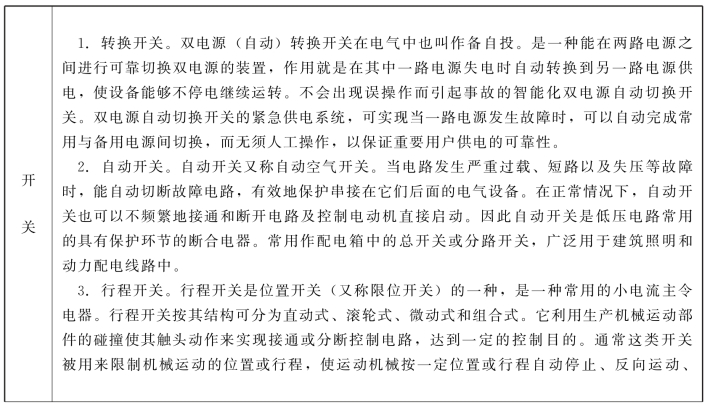

表4-18　常用低压控制和保护电器

pagenumber_ebook=194,pagenumber_book=182

续表4-18

pagenumber_ebook=195,pagenumber_book=183

续表4-18

pagenumber_ebook=196,pagenumber_book=184

续表4-18

pagenumber_ebook=197,pagenumber_book=185

经典考题剖析

一、2020年考题

1.霍尔元件是一种磁敏元件，由此识别附近有磁性物体存在，进而控制开关的通或断的开关类型为（　　）。

A.转换开关　B.行程开关

C.接近开关　D.自动开关

答案：C

［解析］霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫作霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

2.具有延时精确度较高，且延时时间调整范围较大，但价格较高的时间继电器为（　　）。

A.空气阻尼式　B.晶体管式

C.电动式　D.电磁式

答案：C

［解析］时间继电器种类繁多，有电磁式、电动式、空气阻尼式、晶体管式等。其中电动式时间继电器的延时精确度较高，且延时时间调整范围较大，但价格较高；电磁式时间继电器的结构简单、价格较低，但延时较短，体积和重量较大。

二、2019年考题

具有限流作用及较高的极限分断能力是其主要特点，常用于要求较高的、具有较大短路电流的电力系统和成套配电装置中，此种熔断器是（　　）。(www.chuimin.cn)

A.自复式熔断器　B.螺旋式熔断器

C.填充料式熔断器　D.封闭式熔断器

答案：C

［解析］填充料式熔断器的主要特点是具有限流作用及较高的极限分断能力。所以这种熔断器用于具有较大短路电流的电力系统和成套配电的装置中。

三、2018年考题

有保护功能的继电器（　　）。

A.时间继电器　B.中间继电器

C.热继电器　D.电压继电器

答案：C、D

［解析］热继电器主要用于电动机和电气设备的过负荷保护。电压继电器广泛应用于失压（电压为零）和欠压（电压小）保护中。

四、其他年份考题

1.具有断路保护功能，能起到灭弧作用，还能避免相间短路，常用于容量较大的负载上作短路保护。这种低压电气设备是（　　）。

A.螺旋式熔断器　B.瓷插式熔断器

C.封闭式熔断器　D.铁壳刀开关

答案：C

［解析］封闭式熔断器采用耐高温的密封保护管，内装熔丝或熔片。当熔丝熔化时，管内气压很高，能起到灭弧的作用，还能避免相间短路。这种熔断器常用在容量较大的负载上作短路保护，大容量的能达到1kA。

2.接点多、容量大，可以将一个输入信号变成一个或多个输出信号的继电器是（　　）。

A.电流继电器　B.温度继电器

C.中间继电器　D.时间继电器

答案：C

［解析］中间继电器是将一个输入信号变成一个或多个输出信号的继电器，它的输入信号是通电和断电，它的输出信号是接点的接通或断开，用以去控制各个电路。

中间继电器较电流继电器增加了接点的数量，同时接点的容量也增大。根据控制的要求，可选择不同接点数量和形式的中间继电器，满足控制需求。
