消防工程-安装报警装置管道与水力警铃工程

点评：本部分是历年考核的重点内容，出题量较大，包括三种消防灭火系统，即水、气、泡沫灭火系统。总体来说，出题的重点是各种灭火器的特点、用途以及安装要求。

知识要点集成

一、火灾的分类

根据不同的需要，火灾可以按照燃烧对象的性质进行分类。按照《火灾分类》GB/T4968-2008的规定，火灾分为A、B、C、D、E、F六类。

A类火灾：固体物质火灾。这种物质通常具有有机物性质，一般在燃烧时能产生灼热的余烬。如木材、棉、毛、麻、纸张等火灾。

B类火灾：液体或可熔化固体物质火灾。如汽油、煤油、原油、甲醇、乙醇、沥青、石蜡等火灾。

C类火灾：气体火灾。如煤气、天然气、甲烷、乙烷、氢气、乙炔等火灾。

D类火灾：金属火灾。如钾、钠、镁、钛、锆、锂等火灾。

E类火灾：带电火灾。指物体带电燃烧的火灾，如变压器等设备的电气火灾。

F类火灾：烹饪器具内的烹饪物（如动物油脂或植物油脂）火灾。

二、水灭火系统

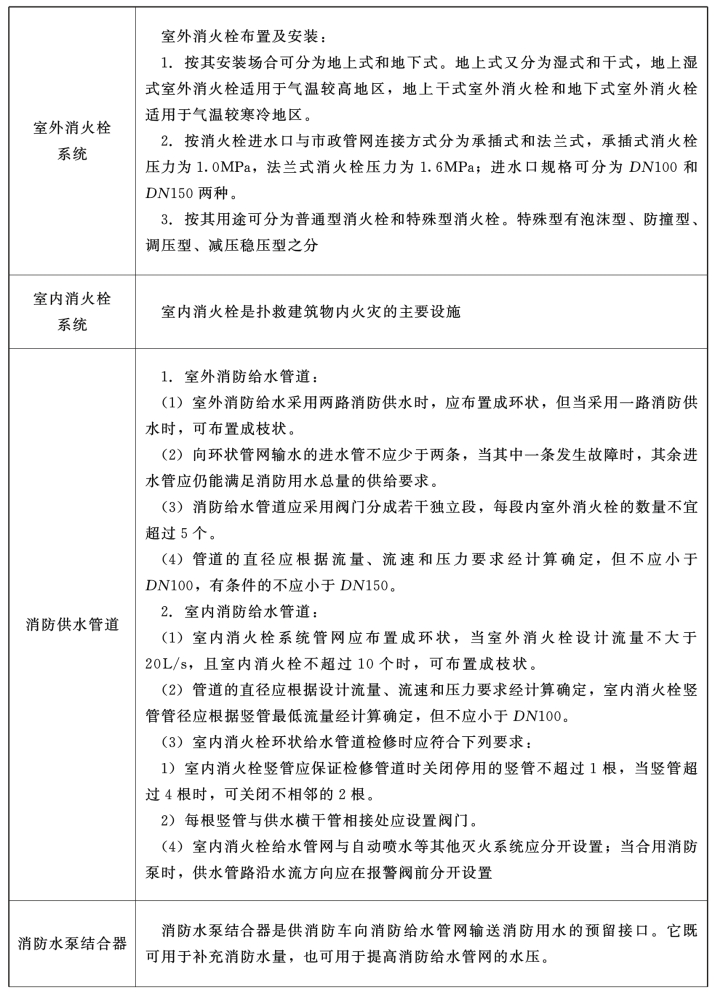

表4-12　消火栓灭火系统

续表4-12

三、喷水灭火系统

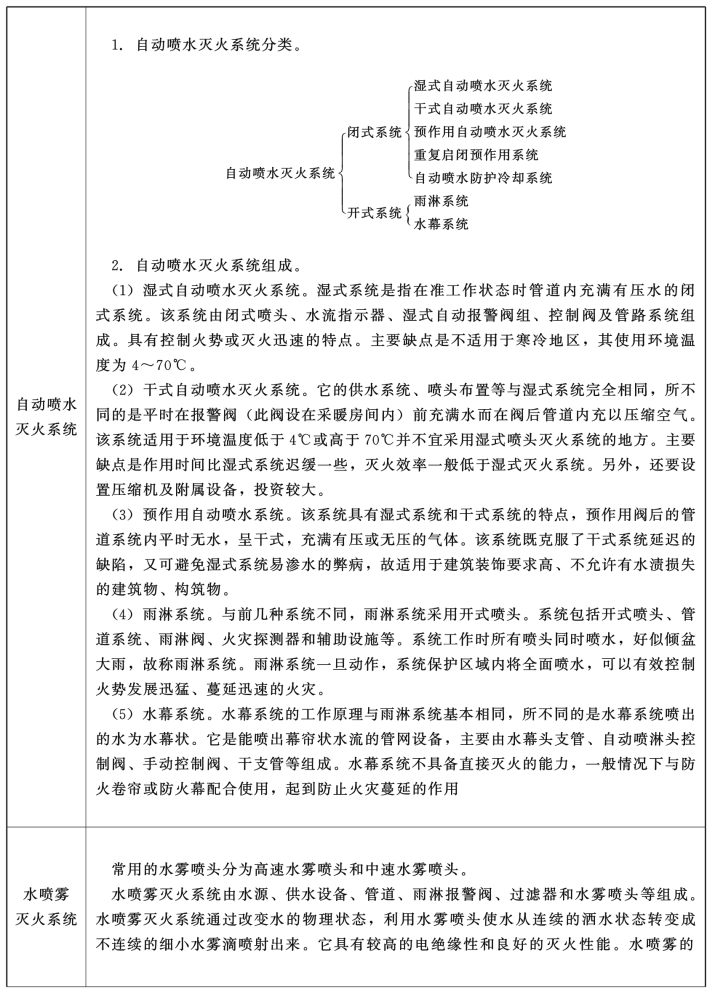

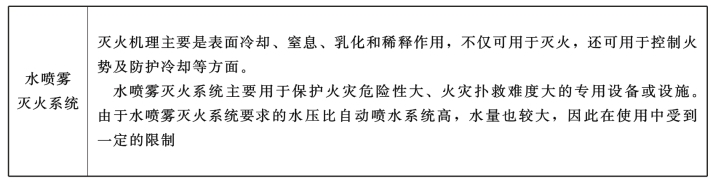

表4-13　喷水灭火系统

续表4-13

四、气体灭火系统

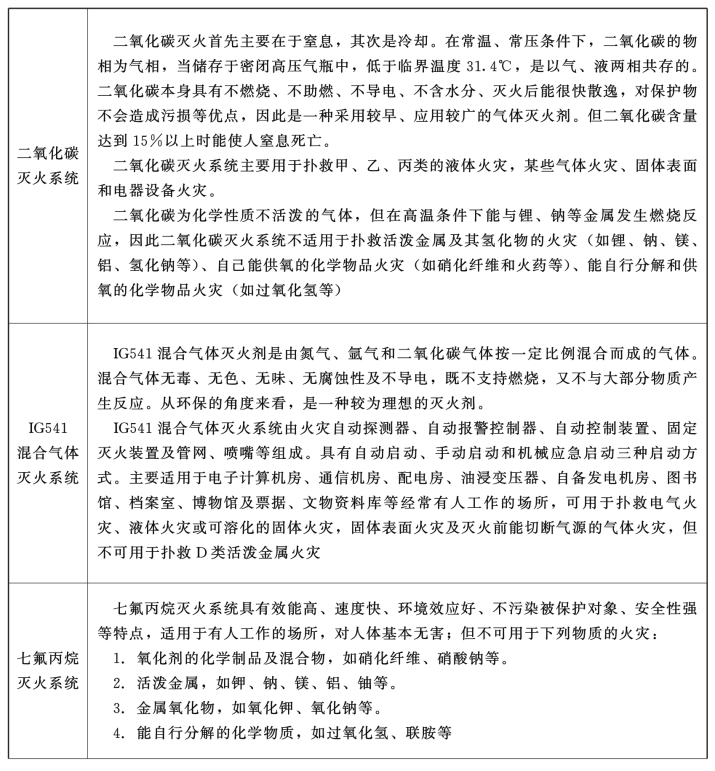

表4-14　气体灭火系统特点及其使用范围

续表4-14

五、泡沫灭火系统

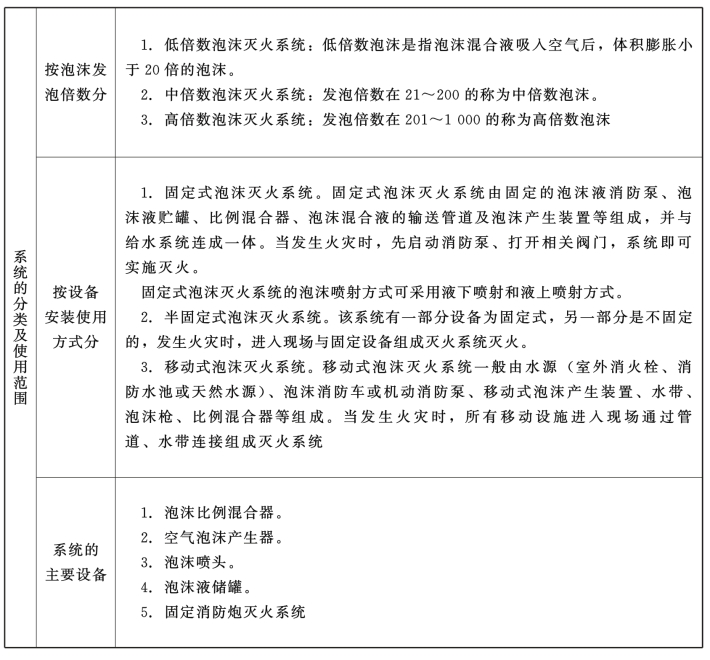

表4-15　泡沫灭火系统

六、干粉灭火系统

干粉灭火系统造价低，占地小，不冻结，对于无水及寒冷的我国北方尤为适宜。干粉灭火系统适用于灭火前可切断气源的气体火灾，易燃、可燃液体和可熔化固体火灾，可燃固体表面火灾。不适用于火灾中产生含有氧的化学物质（如硝酸纤维），可燃金属及其氢化物（如钠、钾、镁等），可燃固体深位火灾，带电设备火灾。

七、固定消防炮灭火系统

1.系统灭火剂的选用及适用范围

（1）泡沫炮系统适用于甲、乙、丙类液体、固体可燃物火灾现场。

（2）干粉炮系统适用于液化石油气、天然气等可燃气体火灾现场。

（3）水炮系统适用于一般固体可燃物火灾现场。

（4）水炮系统和泡沫炮系统不得用于扑救遇水发生化学反应而引起燃烧、爆炸等物质的火灾。

2.固定消防炮灭火系统的设置

（1）在下列场所宜选用远控炮系统：有爆炸危险性的场所，有大量有毒气体产生的场所，燃烧猛烈、产生强烈辐射热的场所，火灾蔓延面积较大且损失严重的场所，高度超过8m且火灾危险性较大的室内场所，发生火灾时灭火人员难以及时接近或撤离固定消防炮位的场所。

（2）室内消防炮的布置数量不应少于两门；设置消防炮平台时，其结构强度应能满足消防炮喷射反力的要求。

（3）室外消防炮的布置应能使消防炮的射流完全覆盖被保护场所及被保护物，消防炮应设置在被保护场所常年主导风向的上风方向；当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。

八、火灾自动报警系统

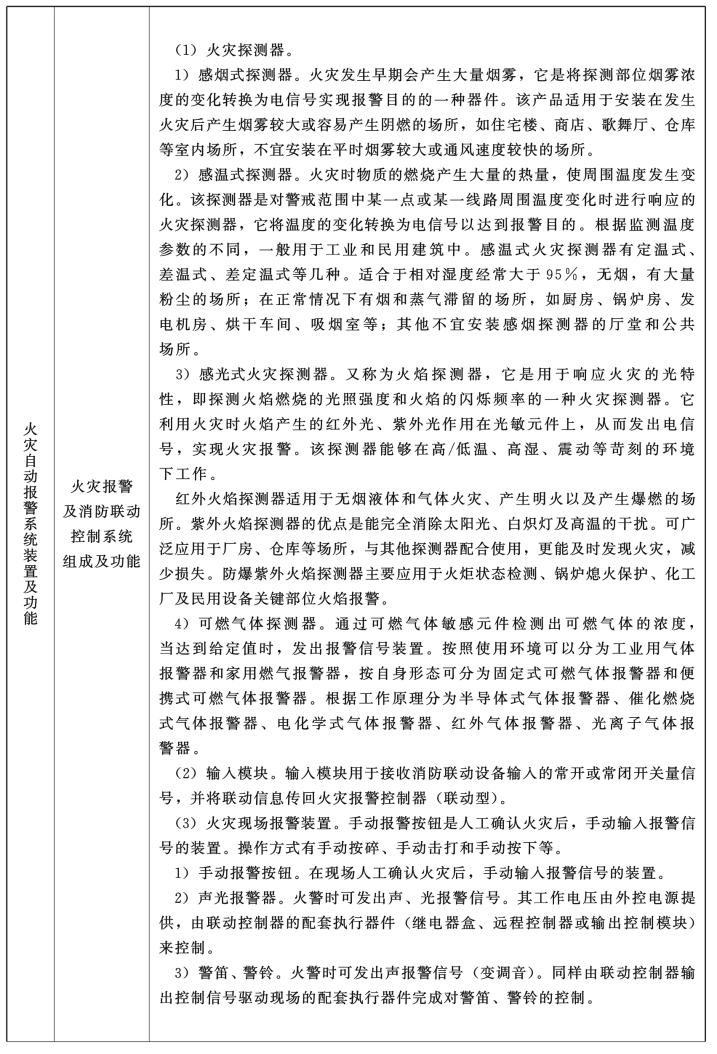

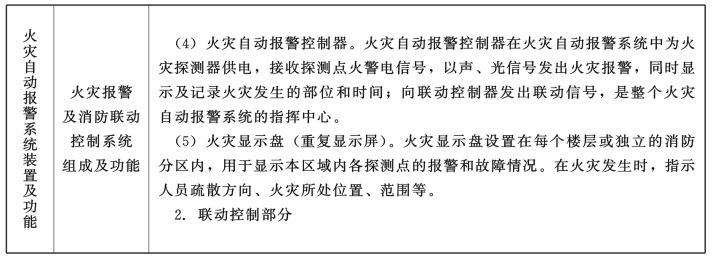

表4-16　火灾自动报警系统

续表4-16

续表4-16

九、消防工程计量

1.水灭火系统工程量计算规则

（1）水喷淋、消火栓钢管应根据管道材质、规格、连接方式以及安装位置，按设计图示管道中心线长度以“m”计算。不扣除阀门、管件及各种组件所占长度。

（2）水喷淋（雾）喷头，安装部位区分有吊顶、无吊顶，根据材质、规格等，按设计图示数量以“个”计算。

（3）报警装置、温感式水幕装置，根据型号、规格，按设计图示数量以“组” 计算。

需要说明的是：报警装置适用于湿式、干湿两用、电动雨淋、预制作用报警装置的安装。报警装置安装包括装配管（除水力警铃进水管）的安装，水力警铃进水管并入消防管道工程量。其中：

1）湿式报警装置包括湿式阀、蝶阀、装配管、供水压力表、装置压力表、试验阀、泄放试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等。

2）干湿两用报警装置包括两用阀、蝶阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄放试验阀（湿式、干式）、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、延时器、水力警铃、压力开关等。

3）电动雨淋报警装置包括雨淋阀、蝶阀、装配管、压力表、泄放试验阀、流量表、截止阀、注水阀、止回阀、电磁阀、排水阀、手动应急球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃等。

4）预作用报警装置包括报警阀、控制蝶阀、压力表、流量表、截止阀、排放阀、注水阀、止回阀、泄放阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关、试压电磁阀、空压机、应急手动试压器、漏斗、过滤器、水力警铃等。

5）温感式水幕装置，包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部内容的安装。

（4）水流指示器，减压孔板，根据连接形式、型号、规格，按设计图示数量以“个”计算。减压孔板若在法兰盘内安装，其法兰计入组价中。

（5）末端试水装置，根据规格、组装形式，按设计图示数量以“组”计算。末端试水装置包括压力表、控制阀等附件安装。末端试水装置安装中不含连接管及排水管安装，其工程量并入消防管道。

（6）集热板制作、安装，根据材质、支架形式，按设计图示数量以“个”计算。

（7）室内外消火栓，根据安装方式、型号和规格，按设计图示数量以“套”计算。

（8）消防水泵接合器，根据安装部位、型号和规格，按设计图示数量以“套” 计算。

（9）灭火器，根据型号和规格，按设计图示数量以“具（组）”计算。

（10）消防水炮，根据水炮类型、压力等级，按设计图示数量以“台”计算。

2.气体灭火系统工程量计算规则

（1）无缝钢管、不锈钢管、气体驱动装置管道，根据材质、压力、规格、焊接方法，按设计图示管道中心线长度以“m”计算。

（2）不锈钢管管件根据材质、压力、规格、连接方式，按设计图示数量以“个” 计算。

（3）气体驱动装置管道包括卡、套连接件，按设计图示管道中心线长度以“m” 计算。

（4）选择阀、气体喷头，根据材质、压力、规格、连接方式，按设计图示数量以“个”计算。

（5）贮存装置、称重检漏装置、无管网气体灭火装置，根据设备类型、规格、型号，按设计图示数量以“套”计算。

（6）说明：

1）气体灭火介质，包括七氟丙烷灭火系统、IG541灭火系统、二氧化碳灭火系统等。

2）气体驱动装置管道安装，包括卡、套连接件。

3）贮存装置安装，包括灭火剂存储器、驱动气瓶、支框架、集流阀、容器阀、单向阀、高压软管和安全阀等贮存装置和阀驱动装置、减压装置、压力指示仪等。

3.泡沫灭火系统工程量计算规则

（1）碳钢管、不锈钢管、铜管道，根据材质、压力、规格、焊接方法，按设计图示管道中心线长度以“m”计算。

（2）不锈钢管管件、铜管管件，根据材质、压力、规格、连接方式，按设计图示数量以“个”计算。

（3）泡沫发生器、泡沫比例混合器、泡沫液贮罐，根据设备类型、规格、型号，按设计图示数量以“台”计算。

（4）说明：

1）泡沫发生器、泡沫比例混合器安装，包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的工料。

2）泡沫液贮罐内如需充装泡沫液，应明确描述泡沫灭火剂品种、规格。

4.火灾自动报警系统

（1）点型探测器、按钮、消防警铃、声光报警器、消防报警电话插孔（电话）、消防广播（扬声器）、模块（模块箱）、按型号和规格、安装方式，按设计图示数量以“个（部、台）”计算。

（2）线型探测器按型号、规格、按安装方式，按设计图示长度以“m”计算。

（3）区域报警控制箱、联动控制箱、远程控制箱（柜）、火灾报警系统控制主机、联动控制主机、消防广播及对讲电话主机（柜）、火灾报警控制微机（CRT）、报警联动一体机，应根据设备线制、控制回路、规格、安装方式，按设计图示数量以“台” 计算。

（4）备用电源及电池主机（柜）应根据设备容量、规格、安装方式，按设计图示数量以“台”计算。

（5）说明：

1）消防报警系统配管、配线、接线盒均应按电气设备安装工程相关项目编码列项。

2）消防广播及对讲电话主机包括功放、录音机、分配器、控制柜等设备。

3）点型探测器包括火焰、烟感、温感、红外光束、可燃气体探测器等。

4）报警联动一体机按消防报警系统控制主机计算。

5.消防系统调试

（1）自动报警系统调试，包括各种探测器、报警器、报警按钮、报警控制器、消防广播、消防电话等组成的报警系统；按不同点数以“系统”计算。

（2）水灭火控制装置调试，按系统控制装置的点数以“点”计算。

（3）防火控制装置调试，根据系统控制类型，按设计图示数量以“个”或“部”计算。

（4）气体灭火系统装置调试，按调试、检验和验收所消耗的试验容器总数计算以“点”计算。

（5）说明：

1）自动报警系统包括各种探测器、报警按钮、报警控制器组成的报警系统，按不同点数以“系统”计算。

2）水灭火系统控制装置是由消火栓、自动喷水灭火等组成的灭火系统装置，按不同点数以“系统”计算。

3）气体灭火系统装置调试是由七氟丙烷、IG541、二氧化碳等组成的灭火系统装置，按气体灭火系统装置的“瓶组”计算。

4）防火控制装置联动调试，包括电动防火门、防火卷帘门、正压送风阀、排烟阀、防火控制阀等防火控制装置。

6.有关问题说明

（1）喷淋系统水灭火管道，消火栓管道：室内外界限应以建筑物外墙皮1.5m为界，入口处设阀门者应以阀门为界；设在高层建筑物内消防泵间管道应以泵间外墙皮为界。与市政给水管道的界限：以与市政给水管道碰头点（井）为界。

（2）消防管道如需进行探伤，按工业管道工程相关项目编码列项。

（3）消防管道上的阀门、管道及设备支架、套管制作、安装，按给排水、采暖、燃气工程相关项目编码列项。

（4）管道及设备除锈、刷油、保温除注明者外，均应按刷油、防腐蚀、绝热工程相关项目编码列项。

（5）各类消防管道计算工程量时，不扣除阀门、管件及各种组件所占长度。

经典考题剖析

一、2020年考题

1.某储存汽车轮胎仓库着火，属于（　　）类火灾。(www.chuimin.cn)

A.A类火灾　B.B类火灾

C.C类火灾　D.D类火灾

答案：A

［解析］通常将火灾划分为以下四大类：

A类火灾：木材、布类、纸类、橡胶和塑胶等普通可燃物的火灾。

B类火灾：可燃性液体或气体的火灾。

C类火灾：电气设备的火灾。

D类火灾：钾、钠、镁等可燃性金属或其他活性金属的火灾。

2.下列场景应设置消防水泵接合器的是（　　）。

A.四层民用建筑　B.地下二层

C.11000m2地下一层仓库　D.两层生产厂房

答案：C

［解析］下列场所的消火栓给水系统应设置消防水泵接合器：

（1）高层民用建筑；

（2）设有消防给水的住宅、超过五层的其他多层民用建筑；

（3）超过2层或建筑面积大于10000m2的地下或半地下建筑、室内消火栓设计流量大于10L/s平战结合的人防工程；

（4）高层工业建筑和超过四层的多层工业建筑；

（5）城市交通隧道。

3.下列关于自动喷水灭火系统的说法正确的是（　　）。

A.湿式灭火系统不适用于寒冷地区

B.干式灭火系统的灭火效率小于湿式灭火系统，投资较大

C.干湿两用灭系统随季节可调整为干式或湿式，是常用的灭火系统

D.预作用系统适用于建筑装饰要求高、不允许有水渍损失的建筑物、构筑物

答案：A、B、D

［解析］自动喷水灭火系统有：

（1）湿式灭火系统。湿式系统是指在准工作状态时管道内充满有压水的闭式系统。该系统由闭式喷头、水流指示器、湿式自动报警阀组、控制阀及管路系统组成，必要时还包括与消防水泵的联动控制和自动报警装置。该系统具有控制火势或灭火迅速的特点。主要缺点是不适应于寒冷地区。使用环境温度为4～70℃。

（2）干式灭火系统。它的供水系统、喷头布置等与湿式系统完全相同。所不同的是平时在报警阀前充满水而在阀后管道内充以压缩空气。当火灾发生时，喷水头开启，先排出管路内的空气，供水才能进入管网，由喷头喷水灭火。该系统适用于环境温度低于4℃和高于70℃并不宜采用湿式喷头灭火系统的地方。主要缺点是作用时间比湿式系统迟缓一些，灭火效率一般低于湿式灭火系统。另外，还要设置压缩机及附属设备，投资较大。

（3）干湿两用灭火系统。系统在设计和管理上都很复杂，很少采用。

（4）预作用系统。预作用阀后的管道系统内平时无水，呈干式，充满有压或无压的气体。火灾发生初期，火灾探测器系统动作先于喷头控制自动开启或手动开启预作用阀，使消防水进入阀后管道，系统成为湿式。当火场温度达到喷头的动作温度时，闭式喷头开启，即可出水灭火。该系统由火灾探测系统、闭式喷头、预作用阀、充气设备和钢管等组成。该系统既克服了干式系统延迟的缺陷，又可避免湿式系统易渗水的弊病，故适用于不允许有水渍损失的建筑物、构筑物。

4.从生产到使用过程中无毒，无公害，无污染，无腐蚀，无残留，属于无管网灭火系统。该灭火系统是（　　）。

A.七氟丙烷灭火系统　B.IG541灭火系统

C.S型气溶胶灭火　D.K型气溶胶灭火

答案：C

［解析］七氟丙烷灭火剂无色、无味、不导电，无二次污染，具有清洁、低毒、电绝缘性好，灭火效率高的特点；七氟丙烷灭火系统具有效能高、速度快、环境效应好、不污染被保护对象、安全性强等特点，适用于有人工作的场所。

IG541混合气体灭火剂由氮气、氩气和二氧化碳按一定比例混合而成。IG541混合气体灭火系统由火灾自动探测器、自动报警控制器、自动控制装置、固定灭火装置及管网、喷嘴等组成。

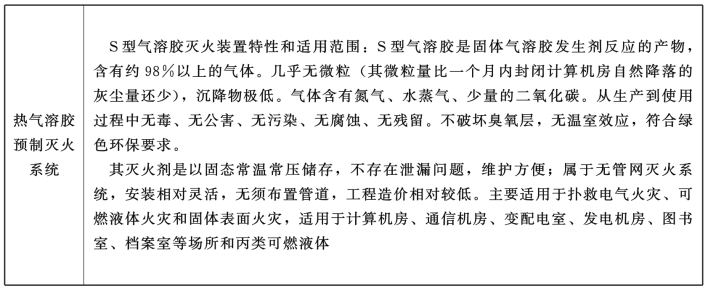

S型气溶胶预制灭火系统符合绿色环保要求，灭火剂是以固态常温常压储存，不存在泄漏问题，维护方便；属于无管网灭火系统，安装相对灵活，工程造价相对较低。

5.非吸气型泡沫喷头可采用的泡沫液是（　　）。

A.蛋白泡沫液　B.氟蛋白泡沫液

C.水成膜泡沫液　D.抗溶性泡沫液

答案：C

［解析］吸气型可采用蛋白、氟蛋白或水成膜泡沫液。

非吸气型只能采用水成膜泡沫液，不能用蛋白和氟蛋白泡沫液。

6.关于消防炮的说法中正确的是（　　）。

A.水炮系统可用于图书馆火灾

B.干粉炮系统可用于液化石油气火灾现场

C.泡沫炮系统适用于变配电室火灾

D.水炮系统适用于金属油罐火灾

答案：A、B

［解析］系统灭火剂的选用及适用范围：

（1）泡沫炮系统适用于甲、乙、丙类液体、固体可燃物火灾现场。

（2）干粉炮系统适用于液化石油气、天然气等可燃气体火灾现场。

（3）水炮系统适用于一般固体可燃物火灾现场。

（4）水炮系统和泡沫炮系统不得用于扑救遇水发生化学反应而引起燃烧、爆炸等物质的火灾。

二、2019年考题

1.水喷雾灭火系统的特点及使用范围有（　　）。

A.高速水雾系统可扑灭A类固体火灾和C类电气设备火灾

B.中速水雾系统适用于扑灭B类可燃性液体火灾和C类电气设备火灾

C.要求的水压高于自动喷水系统，水量也较大，故使用中受一定限制

D.一般适用于工业领域中的石化、交通和电力部门

答案：C

［解析］水喷雾灭火系统要求的水压较自动喷水系统高，水量也较大，因此在使用中受到一定的限制。

2.按照气体灭火系统中储存装置的安装要求，下列选项表述正确的是（　　）。

A.容器阀和集流管之间采用镀锌钢管连接

B.储存装置的布置应便于操作、维修，操作面距墙面不宜小于1.0m，且不小于

储存容器外径1.5倍

C.在储存容器上不得设置安全阀

D.当保护对象是可燃液体时，喷头射流方向应朝向液体表面

答案：B

［解析］储存装置安装基本内容和要求如下：

（1）二氧化碳灭火管网系统的储存装置由储存容器、容器阀和集流管等组成；七氟丙烷和IG541预制灭火系统的储存装置由储存容器、容器阀等组成；热气溶胶预制灭火系统的储存装置由发生剂罐、引发器和保护箱（壳）体等组成。

（2）容器阀和集流管之间应采用挠性连接。储存容器和集流管应采用支架固定。

（3）管网灭火系统的储存装置宜设在专用储瓶间内。储瓶间宜靠近防护区，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10～50℃。

（4）储存装置的布置应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离不宜小于1.0m，且不应小于储存容器外径的1.5倍。

（5）在储存容器或容器阀上，应设安全泄压装置和压力表。组合分配系统的集流管应设安全泄压装置。

（6）在通向每个防护区的灭火系统主管道上，应设压力讯号器或流量讯号器。

（7）组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。

（8）喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属于可燃液体时，喷头射流方向不应朝向液体表面。

3.泡沬灭火系统按泡沫灭火剂的使用特点，分为抗溶性泡沫灭火剂及（　　）。

A.水溶性泡沫灭火剂　B.非水溶性泡沫灭火剂

C.A类泡沫灭火剂　D.B类泡沫灭火剂

答案：B、C、D

［解析］泡沫灭火系统有多种类型。按泡沫发泡倍数分类有低、中、高倍数泡沫灭火系统，按泡沫灭火剂的使用特点可分为A类泡沫灭火剂、B类泡沫灭火剂、非水溶性泡沫灭火剂、抗溶性泡沫灭火剂等，按设备安装使用方式分类有固定式、半固定式和移动式泡沫灭火系统，按泡沫喷射位置分类有液上喷射和液下喷射泡沫灭火系统。

4.干粉灭火系统由干粉灭火设备和自动控制两大部分组成，关于其特点和适用范围下列表述正确的是（　　）。

A.占地面积小，但造价高　B.适用于硝酸纤维等化学物质的火灾

C.适用于灭火前未切断气源的气体火灾　D.不冻结，尤其适合无水及寒冷地区

答案：D

［解析］干粉灭火系统适用于灭火前可切断气源的气体火灾，易燃、可燃液体和可熔化固体火灾，可燃固体表面火灾。它造价低，占地小，不冻结，对于无水及寒冷的我国北方尤为适宜。不适用于：火灾中产生含有氧的化学物质（如硝酸纤维）和可燃金属及其氢化物（如钠、钾、镁等），可燃固体深位火灾，带电设备火灾。

5.依据《通用安装工程工程量计算规范》GB50856-2013，干湿两用报警装置清单项目不包括（　　）。

A.压力开关　B.排气阀

C.水力警铃进水管　D.装配管

答案：C

［解析］报警装置适用于湿式、干湿两用、电动雨淋、预制作用报警装置的安装。报警装置安装包括装配管（除水力警铃进水管）的安装，水力警铃进水管并入消防管道工程量。其中，干湿两用报警装置包括：两用阀、蝶阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄放试验阀（湿式、干式）、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、延时器、水力警铃、压力开关等。

三、2018年考题

1.工作原理与雨淋系统相同，不具备直接灭火能力，一般情况下与防火卷帘或防火幕配合使用，该自动喷水灭火系统为（　　）。

A.预作用　B.水幕

C.干湿两用　D.重复启闭预作用

答案：B

［解析］水幕系统的工作原理与雨淋系统基本相同，所不同的是水幕系统喷出的水为水幕状。它是能喷出幕帘状水流的管网设备，主要由水幕头支管、自动喷淋头控制阀、手动控制阀、干支管等组成。水幕系统不具备直接灭火的能力，一般情况下与防火卷帘或防火幕配合使用，起到防止火灾蔓延的作用。

2.在大气层中自然存在，适用于经常有人工作的场所，可用于扑救电气火灾，液体火灾或可熔化的固体火灾，该气体灭火系统为（　　）。

A.IG541　B.热气溶胶

C.CO2D.七氟丙烷

答案：A

［解析］IG541混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定比例混合而成的气体，由于这些气体都是在大气层中自然存在，且来源丰富，因此它对大气层臭氧没有损耗，也不会对地球的“温室效应”产生影响，更不会产生具有长久影响大气寿命的化学物质。

IG541混合气体灭火系统主要适用于电子计算机房、通信机房、配电房、油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等经常有人工作的场所，可用于扑救电气火灾、液体火灾或可熔化的固体火灾，固体表面火灾及灭火前能切断气源的气体火灾，但不可用于扑救D类活泼金属火灾。

3.消防工程以“组”为单位的有（　　）。

A.湿式报警装置　B.压力表安装

C.末端试水装置　D.试验管流量计安装

答案：A、C

［解析］报警装置、温感式水幕装置，按型号、规格以“组”计算。末端试水装置，按规格、组装形式以“组”计算。
