热力设备安装的考点八：安全阀严密性试验及燃料分类代号
【摘要】：安全阀安装前应逐个进行严密性试验。燃料品种分类代号3.某除尘设备适合处理烟气量大和含尘浓度高的场合，既可单独采用，也可安装在文丘里洗涤器后作脱水器使用。
点评：热力设备安装（即锅炉的安装）是每年考核的一个出题重点，考生应关注锅炉的组成、锅炉的主要性能指标、锅炉型号表示方法以及锅炉的安装要求。
知识要点集成
一、锅炉的基础知识

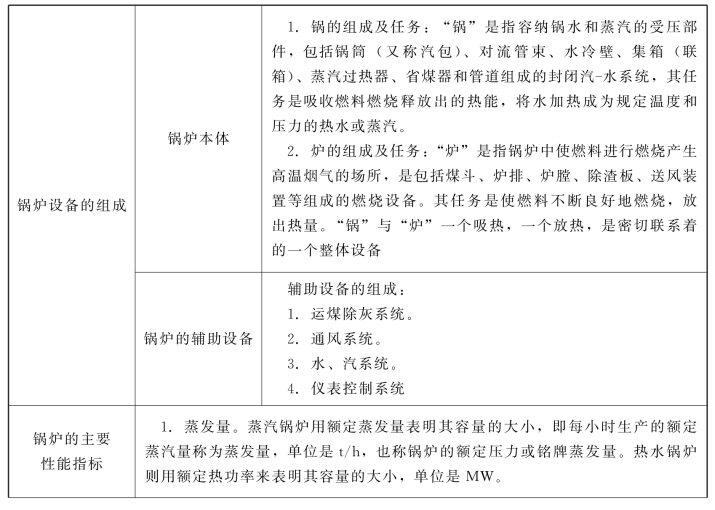

表4-9 锅炉的基础知识

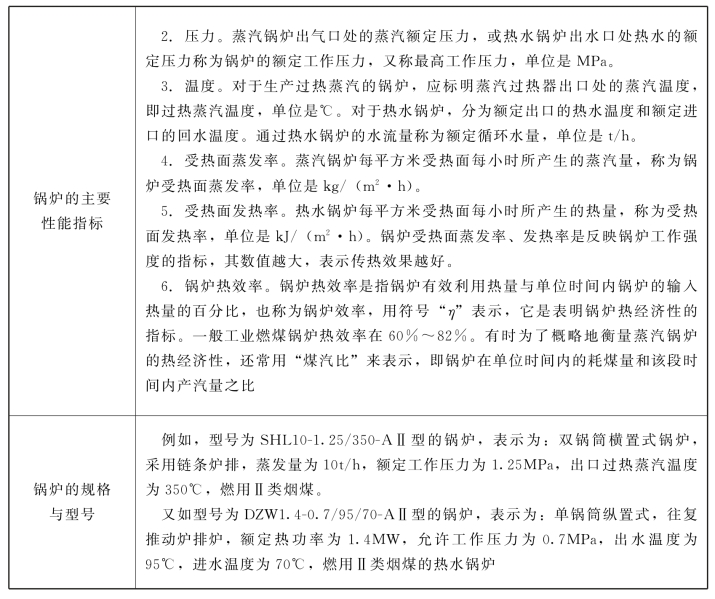

续表4-9
二、工业锅炉本体安装

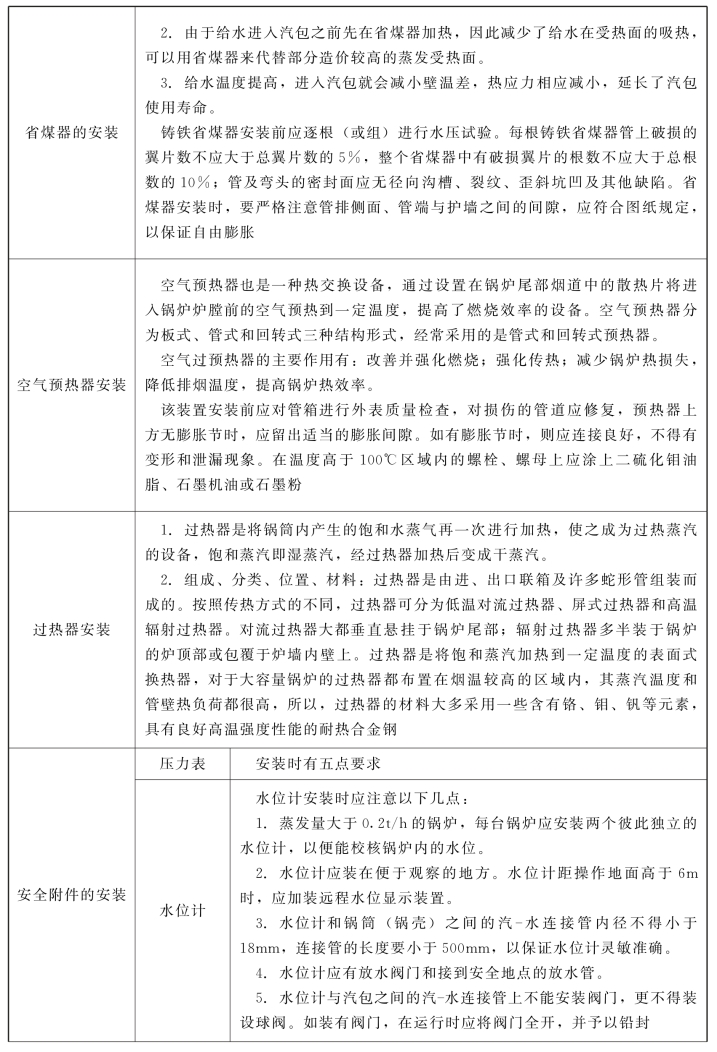

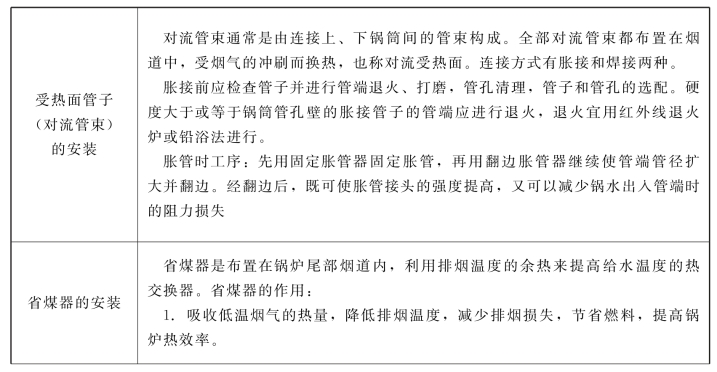

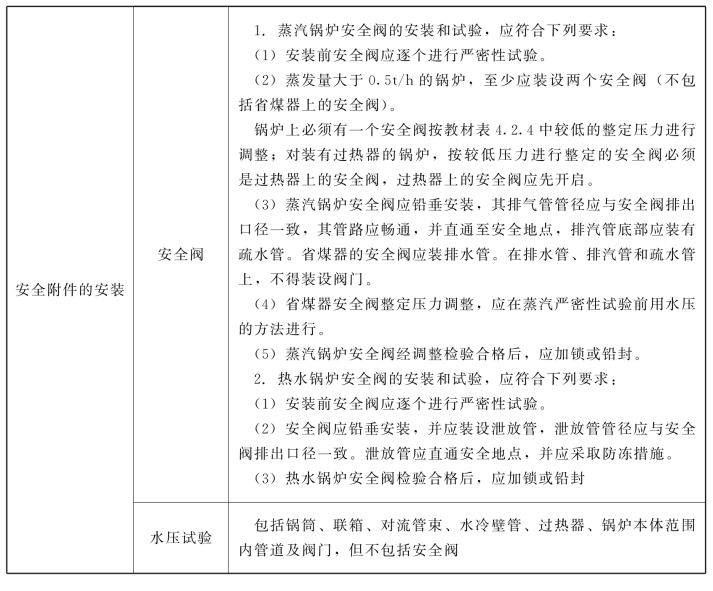

表4-10 工业锅炉本体安装
续表4-10
续表4-10
三、锅炉辅助设备

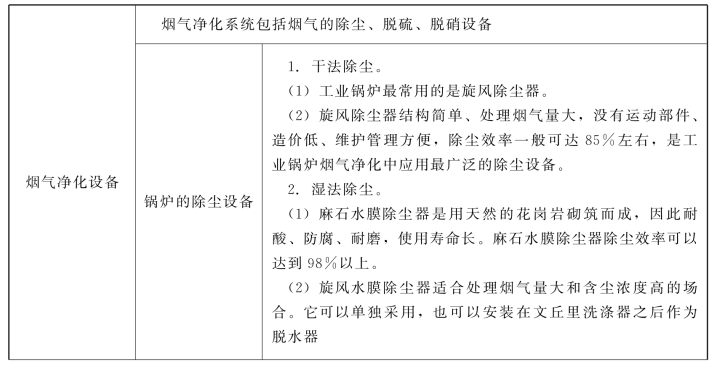

表4-11 锅炉辅助设备
续表4-11
四、锅炉系统工程计量
详见教材，重点掌握计量单位。
经典考题剖析
一、2020年考题
1.能够表明锅炉经济性的指标是（ ）。
A.受热面蒸发率 B.受热面发热率
答案：D
［解析］蒸汽锅炉用额定蒸发量表明其容量的大小，即每小时生产的额定蒸汽量称为蒸发量，单位是t/h，也称锅炉的额定出力或铭牌蒸发量。
热水锅炉则用额定热功率来表明其容量的大小，单位是MW。
蒸汽锅炉每平方米受热面每小时所产生的蒸汽量，称为锅炉受热面蒸发率，单位是kg/（m2·h）。
热水锅炉每平方米受热面每小时所产生的热量，称为受热面的发热率，单位是kJ/（m2·h）。
锅炉受热面发热率是反映锅炉工作强度的指标，其数值越大，表示传热效果越好。
锅炉热效率是指锅炉有效利用热量与单位时间内锅炉的输入热量的百分比，也称为锅炉效率，用符号“η”表示，它是表明锅炉热经济性的指标。
为了概略地衡量蒸汽锅炉的热经济性，还常用“煤汽比”来表示，即锅炉在单位时间内的耗煤量和该段时间内产汽量之比。
2.与火管锅炉相比，水管锅炉优点有（ ）。
A.热效率高 B.金属耗量少
C.运行维护方便 D.安全性能好
答案：A、B、D
［解析］水管锅炉比火管锅炉的热效率明显提高，金属耗量大为降低。由于将锅壳炉胆受热转变为管系受热，锅炉的安全性能也显著提高，但对水质和运行维护的要求也较高。
3.锅炉安全附件安装做法中正确的是（ ）。
A.测量高压的压力表严禁安装在操作岗附近
B.取压装置端部应伸入管道内壁
C.水位计与汽包之间的汽-水连接管卡上不能安装阀门
D.安全阀安装前，应抽取20%进行严密性试验
答案：C
［解析］压力测点应选在管道的直线段介质流束稳定的地方，取压装置端部不应伸入管道内壁。
测量低压的压力表或变送器的安装高度宜与取压点的高度一致；测量高压的压力表安装在操作岗位附近时，宜距地面1.8m以上，或在仪表正面加护罩。
水位计与汽包之间的汽水连接管上不能安装阀门，更不得装设球阀。如装有阀门，在运行时应将阀门全开，并予以铅封。
安全阀安装前应逐个进行严密性试验。
4.具有结构简单、处理烟气量大，没有运动部件、造价低、维护管理方便，除尘效率一般可达85%，工业锅炉烟气净化中应用最广泛的除尘设备是（ ）。
A.旋风除尘器 B.麻石水膜除尘器
C.袋式除尘器 D.旋风水膜除尘器
答案：A
［解析］工业锅炉最常用干法除尘的是旋风除尘器。旋风除尘器结构简单、处理烟气量大，没有运动部件、造价低、维护管理方便，除尘效率一般可达85%左右，是工业锅炉烟气净化中应用最广泛的除尘设备。
麻石水膜除尘器耐酸、防腐、耐磨，使用寿命长。除尘效率可以达到98%以上。旋风水膜除尘器适合处理烟气量大和含尘浓度高的场合。它可以单独采用，也可以安装在文丘里洗涤器之后作为脱水器。
5.依据《通用安装工程工程量计算规范》GB50856-2013的规定，按蒸发量划分，属于中压锅炉的是（ ）。(www.chuimin.cn)
A.130t/h链条炉 B.75t/h链条炉
C.35t/h链条炉 D.20t/h链条炉
答案：C
［解析］中压、低压锅炉的划分：蒸发量为35t/h的链条炉，蒸发量为75t/h及130t/h的煤粉炉和循环流化床锅炉为中压锅炉；蒸发量为20t/h及以下的燃煤、燃油（气）锅炉为低压锅炉。
二、2019年考题
1.它属于锅炉汽-水系统的一部分，经软化、除氧等处理的水由给水泵加压送入该设备，水在该设备中获得升温后进入锅炉的锅内，该设备为（ ）。
A.蒸汽过热器 B.省煤器
C.空气预热器 D.水预热器
答案：B
［解析］省煤器就是锅炉尾部烟道中将锅炉给水加热成汽包压力下的饱和水的受热面，由于它吸收的是温度比较低的烟气中的热量，降低了烟气的排烟温度，节省了能源，提高了效率，所以称之为省煤器。省煤器的作用：①吸收低温烟气的热量，降低排烟温度，减少排烟损失，节省燃料。②由于给水进入汽包之前先在省煤器加热，因此减少了给水在受热面的吸热，可以用省煤器来代替部分造价较高的蒸发受热面。③给水温度提高，进入汽包就会减小壁温差，热应力相应减小，延长了汽包使用寿命。
2.根据《工业锅炉产品型号编制方法》JB/T1626-2002中有关燃料品种分类代号的规定，燃料种类代号为YM指的是（ ）。
A.褐煤 B.木柴
C.柴油 D.油页岩
答案：D
［解析］燃料品种分类代号见下表。

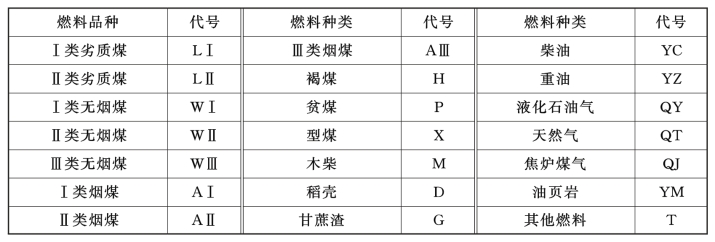

燃料品种分类代号
3.某除尘设备适合处理烟气量大和含尘浓度高的场合，既可单独采用，也可安装在文丘里洗涤器后作脱水器使用。该设备是（ ）。
A.麻石水膜除尘器 B.旋风除尘器
C.旋风水膜除尘器 D.冲激式除尘器
答案：C
［解析］旋风水膜除尘器适合处理烟气量大和含尘浓度高的场合。它可以单独采用，也可以安装在文丘里洗涤器之后作为脱水器。
4.依据《通用安装工程工程量计算规范》GB50856-2013，中压锅炉烟、风、煤管道安装应根据项目特征，按设计图示计算。其计量单位为（ ）。
A.t B.m
C.m2D.套
答案：A
［解析］中压锅炉烟道、热风道、冷风道、制粉管道、送粉管道、原煤管道应根据项目特征（管道形状，管道断面尺寸，管壁厚度），以“t”为计量单位，按设计图示质量计算。
5.液位检测表（水位计）用于指示锅炉内水位的高低，在安装时应满足设计要求。下列表述正确的是（ ）。
A.蒸发量大于0.2t/h的锅炉，每台锅炉应安装两个彼此独立的水位计
B.水位计与锅筒之间的汽-水连接管长度应小于500mm
C.水位计距离操作地面高于6m时，应加装远程水位显示装置
D.水位计不得设置放水管及放水阀门
答案：A、B、C
［解析］液位检测仪表（水位计）用于指示锅炉内水位的高低，常用的水位计有玻璃管式、平板式、双色、磁翻柱液位计以及远程水位显示装置等。水位计安装时应注意以下5点：
（1）蒸发量大于0.2t/h的锅炉，每台锅炉应安装两个彼此独立的水位计，以便能校核锅炉内的水位。
（2）水位计应装在便于观察的地方。水位计距离操作地面高于6m时，应加装远程水位显示装置。
（3）水位计和锅筒（锅壳）之间的汽-水连接管其内径不得小于18mm，连接管的长度应小于500mm，以保证水位计灵敏准确。
（4）水位计应有放水阀门和接到安全地点的放水管。
（5）水位计与汽包之间的汽-水连接管上不能安装阀门，更不得装设球阀。如装有阀门，在运行时应将阀门全开，并予以铅封。
三、2018年考题
1.采用离心力原理除尘，结构简单，处理烟尘量大，造价低，管理维护方便，效率一般可达到85%的除尘器是（ ）。
A.麻石水膜除尘器 B.旋风除尘器
C.静电除尘器 D.冲激式除尘器
答案：B
［解析］旋风除尘器结构简单、处理烟气量大，没有运动部件、造价低、维护管理方便，除尘效率一般可达85%左右，是工业锅炉烟气净化中应用最广泛的除尘设备。
2.计量单位为“t”的是（ ）。
A.烟气换热器 B.真空皮带脱水机
C.吸收塔 D.旋流器
答案：C
［解析］石粉仓、吸收塔应根据项目特征［型号、出力（t/h）、容积或直径］，以“t”为计量单位。烟气换热器、真空皮带脱水机、旋流器以“套”为计量单位。
3.热水锅炉供热水组成设备与附件有（ ）。
A.过热器 B.换热器
C.冷却器 D.分水器
答案：B、D
［解析］热水锅炉，由热网循环水泵、换热器、热网补水定压设备、分水器、集水器、管道及附件等组成供热水系统。
