【摘要】：风机、泵与压缩机具有相近的结构特征。本部分考生要熟练掌握泵的分类，风机和压缩机套用泵的知识即可。但叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机。回转压缩机转速高，使得压缩机体积小、重量轻，输气均匀、压力脉动小，适应性强，在较广的工况范围内保持高效率。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机。

点评：本部分内容是历年考核的重点。风机、泵与压缩机具有相近的结构特征。风机是用来输送气体的，泵是用来输送液体的，而压缩机是风机的一种（高压段的风机）。本部分考生要熟练掌握泵的分类，风机和压缩机套用泵的知识即可。

知识要点集成

一、风机

表4-5　风机

pagenumber_ebook=155,pagenumber_book=143

续表4-5

pagenumber_ebook=156,pagenumber_book=144

二、泵的种类

按照作用原理，泵可分为动力式泵类、容积式泵类及其他类型泵（图4-2）。

pagenumber_ebook=157,pagenumber_book=145

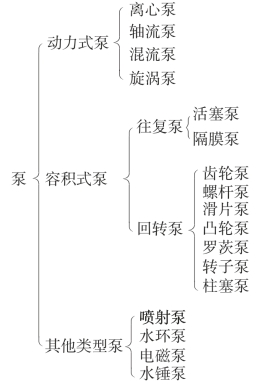

图4-2　泵的种类

三、国产泵的型号表示方法

离心泵、轴流泵、混流泵和旋涡泵的型号表示方法有两种：

1.标准型号表示方法：

pagenumber_ebook=157,pagenumber_book=145

［例］80Y100表示泵吸入口直径为80mm（流量约为50m3/h），扬程为100m水柱，离心式油泵。

100D45×8表示泵吸入口直径为100mm（流量约为85m3/h），单级扬程为45m水柱，总扬程为45×8=360m水柱，8级分段式多级离心水泵。

2.上述型号表示方法是我国目前普遍使用的标准型号编列法。这种方法有一个明显的缺陷，就是型号中没有直接反映出流量这一重要参数，查换算表又不方便。所以目前离心泵的型号还可以用另一种方法表示：

pagenumber_ebook=157,pagenumber_book=145

［例］B100-50表示泵流量为100m3/h，扬程为50m水柱，单级悬臂式离心水泵。

D280-100×6表示泵的流量为280m3/h，单级扬程为100m水柱，总扬程为100×6=600m水柱，6级分段式多级离心水泵。

四、泵的种类、特点及用途

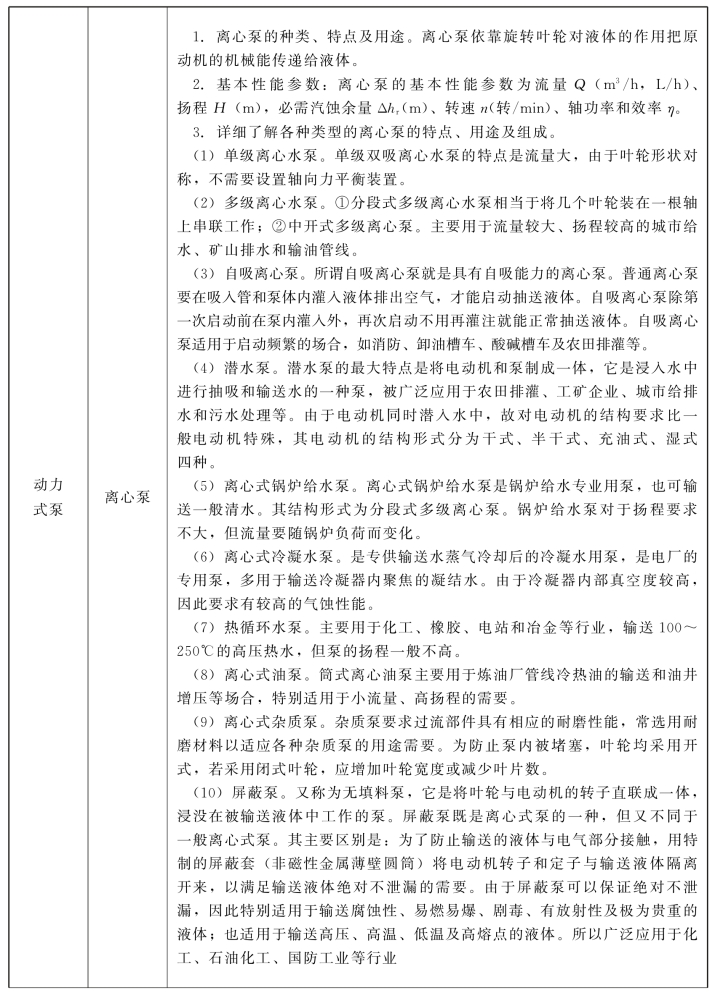

表4-6　常用泵的种类、特点及用途

pagenumber_ebook=158,pagenumber_book=146

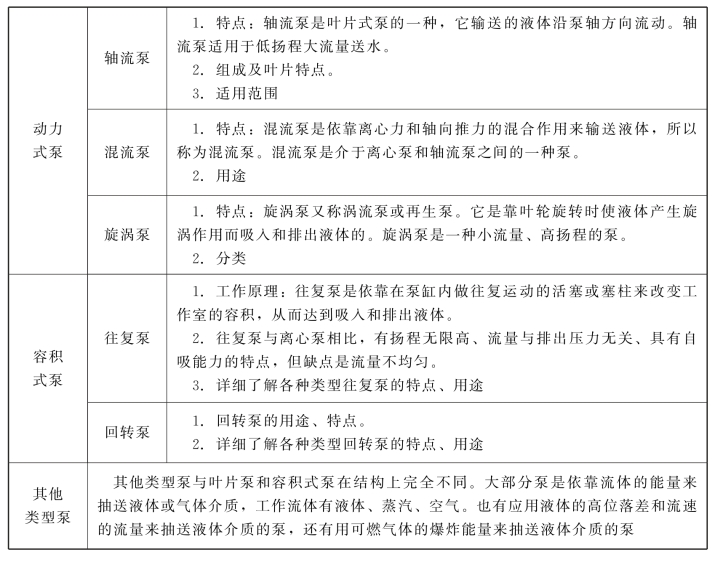

续表4-6

pagenumber_ebook=159,pagenumber_book=147

五、泵的安装施工

了解泵的安装施工要求，包括泵的开箱检查、泵的清洗检查和泵的安装与试运转。

六、压缩机

1.活塞式与透平式压缩机性能比较（见表4-7）

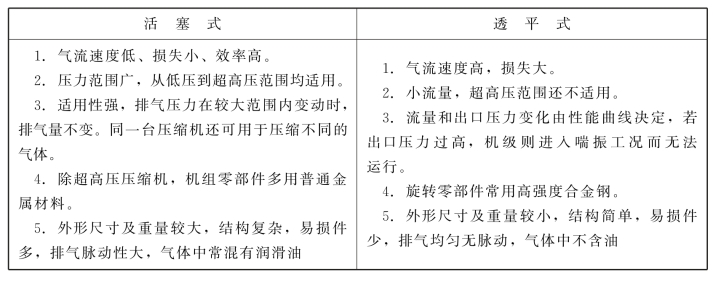

表4-7　活塞式与透平式压缩机性能比较

pagenumber_ebook=159,pagenumber_book=147

2.轴流式和离心式压缩机性能比较

同工况下，与离心式压缩机相比，轴流式压缩机的最大特点是单位面积的气体通流能力大，在相同加工气体量的前提条件下，径向尺寸小，特别适用于要求大流量的场合。另外，轴流式压缩机还具有结构简单、运行维护方便等优点。但叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机。

3.活塞式和回转式压缩机性能比较

同工况下，与离心式压缩机相比，回转式压缩机结构简单，维护方便，容易实现自动化。回转压缩机转速高，使得压缩机体积小、重量轻，输气均匀、压力脉动小，适应性强，在较广的工况范围内保持高效率。缺点是存在空气动力噪声，大部分回转压缩机运动部件加工需要专用设备，相对运动的机件之间的密封问题较难满意解决，导致只适用于中、低压。

经典考题剖析

一、2020年考题

1.容积泵中，往复泵除了包括活塞泵外，还包括（　　）。

A.隔膜泵　B.螺杆泵

C.罗茨泵　D.柱塞泵

答案：A

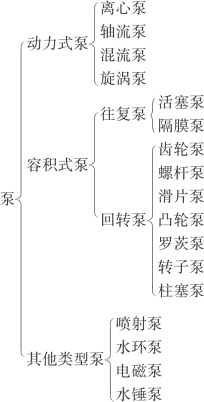

［解析］泵的分类如下：

pagenumber_ebook=160,pagenumber_book=148

2.与透平式压缩机相比，活塞式压缩机的特点有（　　）。(www.chuimin.cn)

A.气流速度低、损失小　B.超高压范围不适用

C.外形尺寸及重量较大　D.旋转部件常采用高强度合金钢制作

答案：A、C

［解析］活塞式与透平式压缩机的特点见下表。

活塞式和透平式压缩机的特点

pagenumber_ebook=161,pagenumber_book=149

二、2019年考题

1.同工况下，轴流泵与混流泵、离心泵相比，其特点和性能有（　　）。

A.适用于低扬程大流量送水

B.轴流泵的比转数高于混流泵

C.扬程介于离心泵与混流泵之间

D.流量小于混流泵，高于离心泵

答案：A、B

［解析］轴流泵适用于低扬程大流量送水。混流泵是介于离心泵和轴流泵之间的一种泵。混流泵的比转数高于离心泵、低于轴流泵，一般在300～500之间；流量比轴流泵小、比离心泵大；扬程比轴流泵高、比离心泵低。

2.通风机作用原理分类，下列属于往复式风机的是（　　）。

A.滑片式风机　B.罗茨式风机

C.混流式风机　D.隔膜式风机

答案：D

［解析］通风机的分类见下图。

pagenumber_ebook=161,pagenumber_book=149

3.风机运转时应符合相关规范要求，下面表述正确的有（　　）。

A.风机试运转时，以电动机带动的风机均应经一次启动立即停止运转的试验

B.风机启动后，转速不得在临界转速附近停留

C.风机运转中轴承的进油温度应高于40℃

D.风机的润滑油冷却系统中的冷却压力必须低于油压

答案：A、B、D

［解析］风机运转时，应符合以下要求：①风机运转时，以电动机带动的风机均应经一次启动立即停止运转的试验，并检查转子与机壳等确无摩擦和不正常声响后，方得继续运转（汽轮机、燃气轮机带动的风机的启动应按设备技术文件的规定执行）；②风机启动后，不得在临界转速附近停留（临界转速由设计）；③风机启动时，润滑油的温度一般不应低于25℃，运转中轴承的进油温度一般不应高于40℃；④风机停止转动后，应待轴承回油温度降到小于45℃后，再停止油泵工作；⑤有启动油泵的机组，应在风机启动前开动启动油泵，待主油泵供油正常后才能停止启动油泵；风机停止运转前，应先开动启动油泵，风机停止转动后应待轴承回油温度降到45℃后再停止启动油泵；⑥风机运转达到额定转速后，应将风机调到最小负荷（罗茨、叶氏式鼓风机除外）进行机械运转至规定的时间，然后逐步调整到设计负荷下检查原动机是否超过额定负荷，如无异常现象则继续运转至所规定的时间为止；⑦高位油箱的安装高度，以轴承中分面为基准面，距此向上不应低于5m；⑧风机的润滑油冷却系统中的冷却水压力必须低于油压。

三、2018年考题

1.通过水的高速运动，导致气体体积发生变化产生负压，主要用于抽吸空气或水，达到液固分离，也可用作压缩机，这种泵为（　　）。

A.喷射泵　B.水环泵

C.电磁泵　D.水锤泵

答案：B

［解析］水环泵，也叫水环式真空泵。通过水的高速运动，水环密封，导致气体体积变化产生负压，获得真空度，主要用于抽吸空气或水，达到液固分离。该泵在煤矿（抽瓦斯）、化工、造纸、食品、建材、冶金等行业中得到广泛应用。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机。

2.10kPa的通风机应选用（　　）。

A.中压离心式　B.中压轴流式

C.高压离心式　D.高压轴流式

答案：C

［解析］离心式通风机按输送气体压力可分为低、中、高压三种。低压离心式通风机，输送气体压力不大于0.98kPa（100mmH2O）；中压离心式通风机，输送气体压力介于0.98～2.94kPa（100～300mmH2O）；高压离心式通风机，输送气体压力介于2.94～14.7kPa（300～500mmH2O）。

3.活塞式压缩机的性能特点有（　　）。

A.速度低，损失小　B.小流量，超高压范围内不适用

C.旋转零部件采用高强度合金钢　D.外形尺寸大，重量大，结构复杂

答案：A、D

［解析］活塞式和透平式压缩机的特点参考2020年考题第2题解析。
