建设工程技术与计量.安装工程|设备气密性试验方法及要求

2023-10-08 理论教育版权反馈

【摘要】：对进行气压试验的设备，气密性试验可在气压试验压力降到气密性试验压力后一并进行。设备气密性试验方法及要求：设备经液压试验合格后方可进行气密性试验。气密性试验时，压力应缓慢上升，达到试验压力后，保压时间不少于30min，同时对焊缝和连接部位等用检漏液检查，无泄漏为合格。

点评：压力试验是安装工程的关键步骤之一，自然也就成为本科目考核的重点之一。本部分在考核中会有多道题目出现，考核的内容多为试验的工艺要求。

知识要点集成

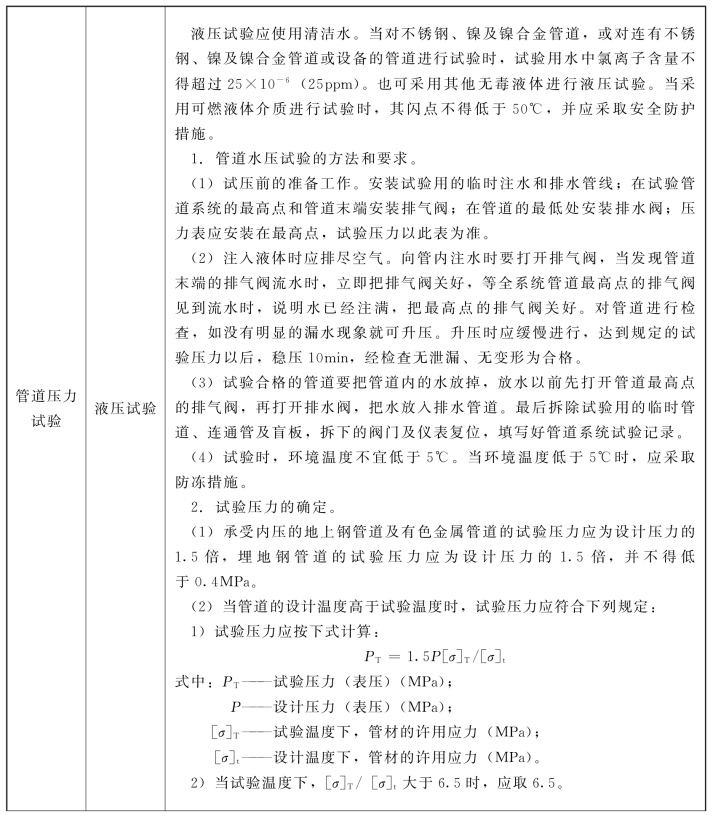

表2-12　压力试验

pagenumber_ebook=114,pagenumber_book=102

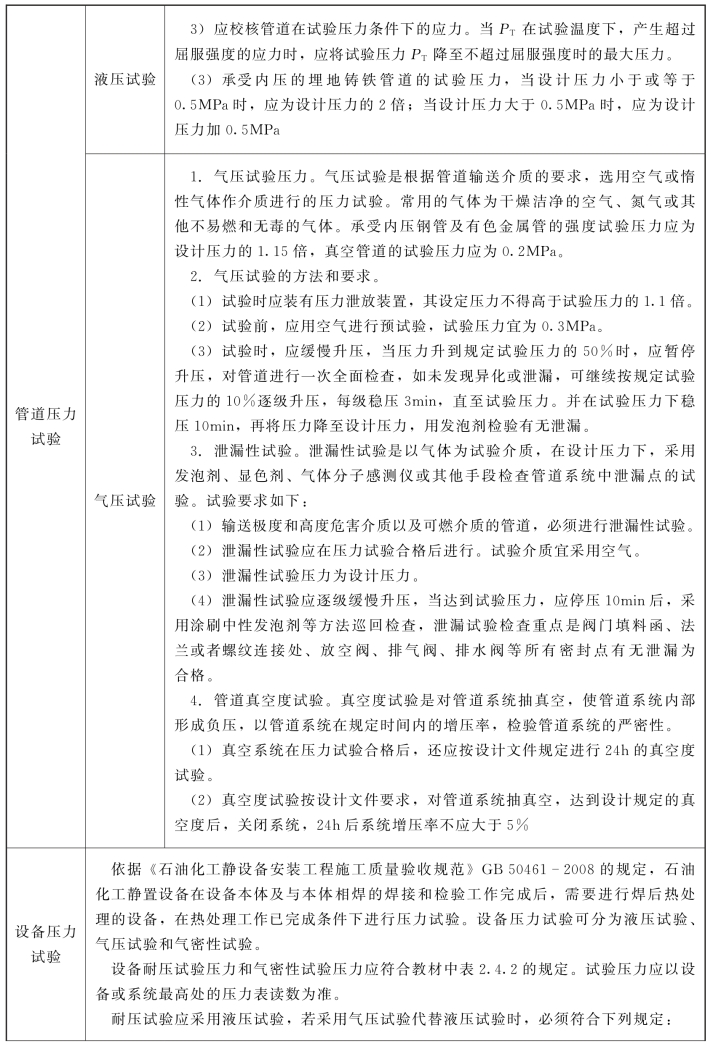

续表2-12

pagenumber_ebook=115,pagenumber_book=103

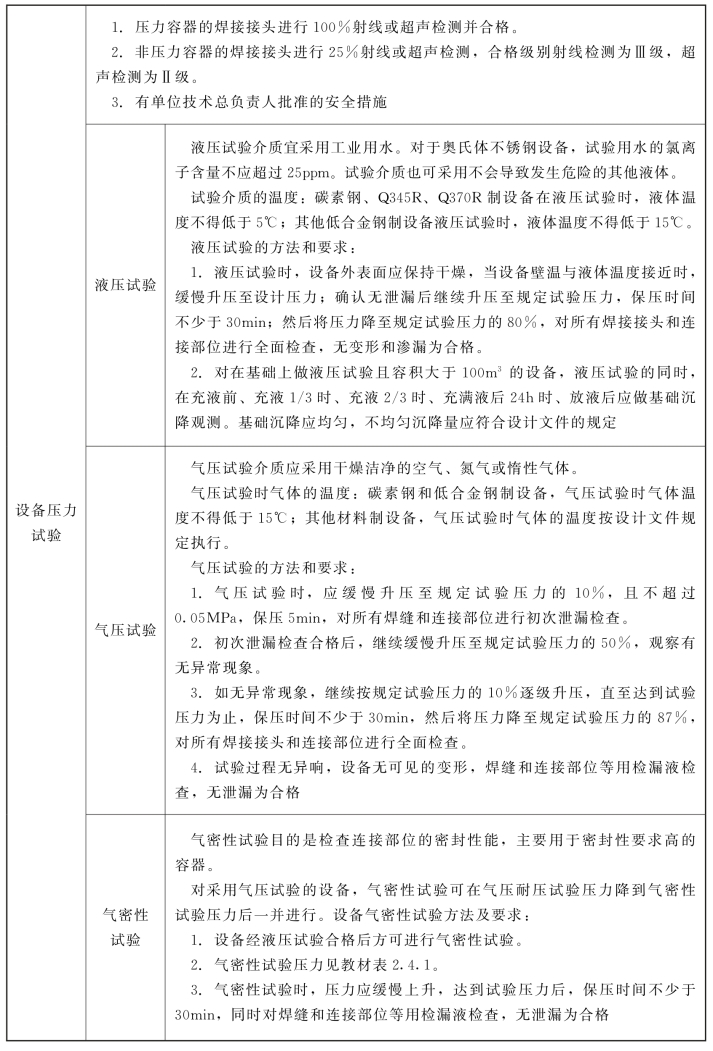

续表2-12

pagenumber_ebook=116,pagenumber_book=104

经典考题剖析

一、2020年考题

设备耐压试验应采用液压试验，若用气压试验代替液压试验，压力容器的对接焊缝检测要求（　　）。

A.25%射线或超声波检测合格　B.50%射线或超声波检测合格

C.75%射线或超声波检测合格　D.100%射线或超声波检测合格

答案：D

［解析］设备的耐压试验应采用液压试验，若采用气压试验代替液压试验时，必须符合下列规定：

（1）压力容器的对接焊缝进行100%射线或超声波检测并合格。

（2）非压力容器的对接焊缝进行25%射线或超声波检测，射线检测为Ⅲ级合格、超声波检测为Ⅱ级合格。

（3）有单位技术总负责人批准的安全措施。

二、2019年考题

埋地钢管的设计压力为0.5MPa，水压试验压力为（　　）MPa。

A.0.4　B.0.5(www.chuimin.cn)

C.0.75　D.1

答案：C

［解析］承受内压的地上钢管道及有色金属管道的试验压力应为设计压力的1.5倍，埋地钢管道的试验压力应为设计压力的1.5倍，并不得低于0.4MPa。

三、其他年份考题

1.某埋地敷设承受内压的铸铁管道，当设计压力为0.4MPa时，其液压试验的压力应为（　　）MPa。

A.0.6　B.0.8

C.0.9　D.1.0

答案：B

［解析］承受内压的埋地铸铁管道的试验压力，当设计压力小于或等于0.5MPa时，应为设计压力的2倍；当设计压力大于0.5MPa时，应为设计压力加0.5MPa。

2.设备气密性试验是用来检验连接部位的密封性能，其遵循的规定有（　　）。

A.设备经液压试验合格后方可进行气密性试验

B.气密性试验的压力应为设计压力的1.15倍

C.缓慢升压至试验压力后，保压30min以上

D.连接部位等应用检漏液检查

答案：A、C、D

［解析］气密性试验应在耐压试验合格后进行。对进行气压试验的设备，气密性试验可在气压试验压力降到气密性试验压力后一并进行。

设备气密性试验方法及要求：

（1）设备经液压试验合格后方可进行气密性试验。

（2）气密性试验时，压力应缓慢上升，达到试验压力后，保压时间不少于30min，同时对焊缝和连接部位等用检漏液检查，无泄漏为合格。
