建设工程技术与计量-焊接接头、坡口及组对考点详解

2023-10-08 理论教育版权反馈

【摘要】：知识要点集成表2-4焊接接头、坡口及组对续表2-4经典考题剖析一、2020年考题某DN40低压碳钢管需加工坡口，宜采用的加工坡口方法是（）。坡口根部有钝边，其厚度为2mm左右。

点评：本部分内容也是历年考核的重点，出题数目一般不少于两道，考生应重点掌握焊接接头的类型、坡口的类型及应用、组对的要求。

知识要点集成

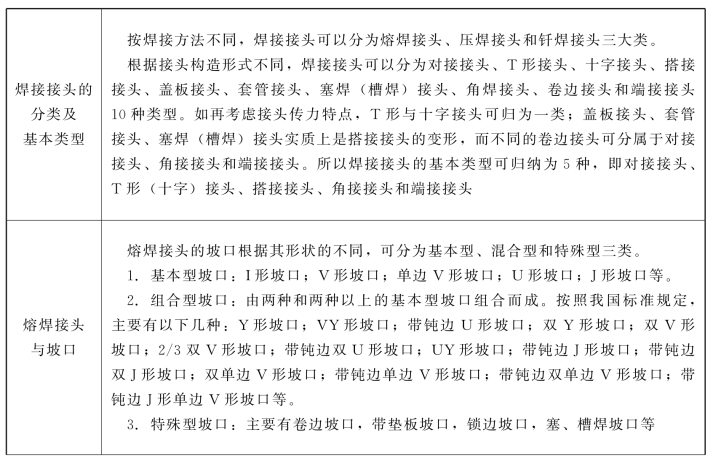

表2-4　焊接接头、坡口及组对

pagenumber_ebook=85,pagenumber_book=73

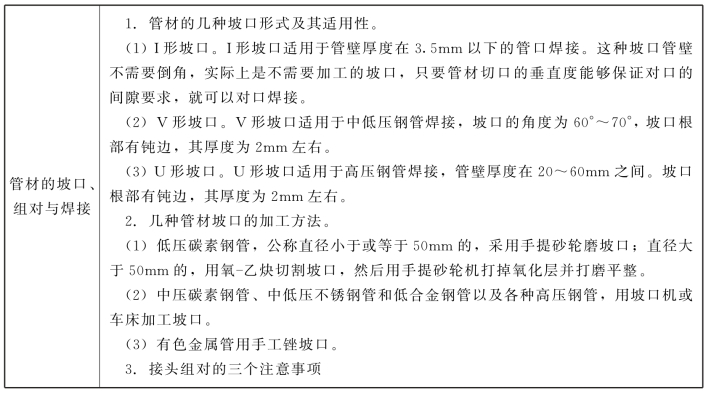

续表2-4

pagenumber_ebook=86,pagenumber_book=74

经典考题剖析

一、2020年考题

某DN40低压碳钢管需加工坡口，宜采用的加工坡口方法是（　　）。

A.氧-乙炔切割　B.手提砂轮机

C.坡口机加工　D.车床加工

答案：B

［解析］低压碳素钢管，公称直径小于或等于50mm的，采用手提砂轮磨坡口；直径大于50mm的，用氧-乙炔切割坡口，然后用手提砂轮机打掉氧化层并打磨平整。中压碳素钢管、中低压不锈钢管和低合金钢管以及各种高压钢管，用坡口机或车床加工坡口。有色金属管用手工锉坡口。

二、2019年考题

50mm的高压钢的坡口的形式是（　　）。

A.I形坡口　B.J形坡口　

C.U形坡口　D.V形坡口

答案：C(www.chuimin.cn)

［解析］U形坡口适用于高压钢管焊接，管壁厚度在20～60mm之间。坡口根部有钝边，其厚度为2mm左右。

三、2018年考题

特殊型坡口主要有（　　）。

A.卷边坡口　B.塞、槽焊坡口

C.带钝边U形坡口　D.带垫板坡口

答案：A、B、D

［解析］特殊型坡口主要有卷边坡口，带垫板坡口，锁边坡口，塞、槽焊坡口。

四、其他年份考题

管壁厚度为20～60mm的高压钢管焊接时，其坡口规定为（　　）。

A.V形坡口，根部钝边厚度3mm左右

B.V形坡口，根部钝边厚度2mm左右

C.U形坡口，根部钝边厚度2mm左右

D.U形坡口，根部钝边厚度为管壁厚度的1/5

答案：C

［解析］本题的考点是管材坡口形状的用途。

管材的坡口有以下几种形式：I形坡口、V形坡口和U形坡口。I形坡口适用于管壁厚度在3.5mm以下的管口焊接。这种坡口管壁不需要倒角，实际上是不需要加工的坡口，只要管材切口的垂直度能够保证对口的间隙要求，就可以对口焊接。V形坡口适用于中低压钢管焊接，坡口的角度为60°～70°，坡口根部有钝边，其厚度为2mm左右。U形坡口适用于高压钢管焊接，管壁厚度在20～60mm。坡口根部有钝边，其厚度为2mm左右。
