建筑安装常用管件与附件考点

2023-10-08 理论教育版权反馈

【摘要】：但松套法兰耐压不高，一般仅适用于低压管道的连接。

点评：本部分内容是本科目考核习题密度最大的部分之一，其中的法兰（法兰片和垫片）、阀门、附件是历年考核的重点内容，考生应熟练掌握。

知识要点集成

一、法兰

表1-8　法兰

pagenumber_ebook=50,pagenumber_book=38

续表1-8

pagenumber_ebook=51,pagenumber_book=39

二、阀门

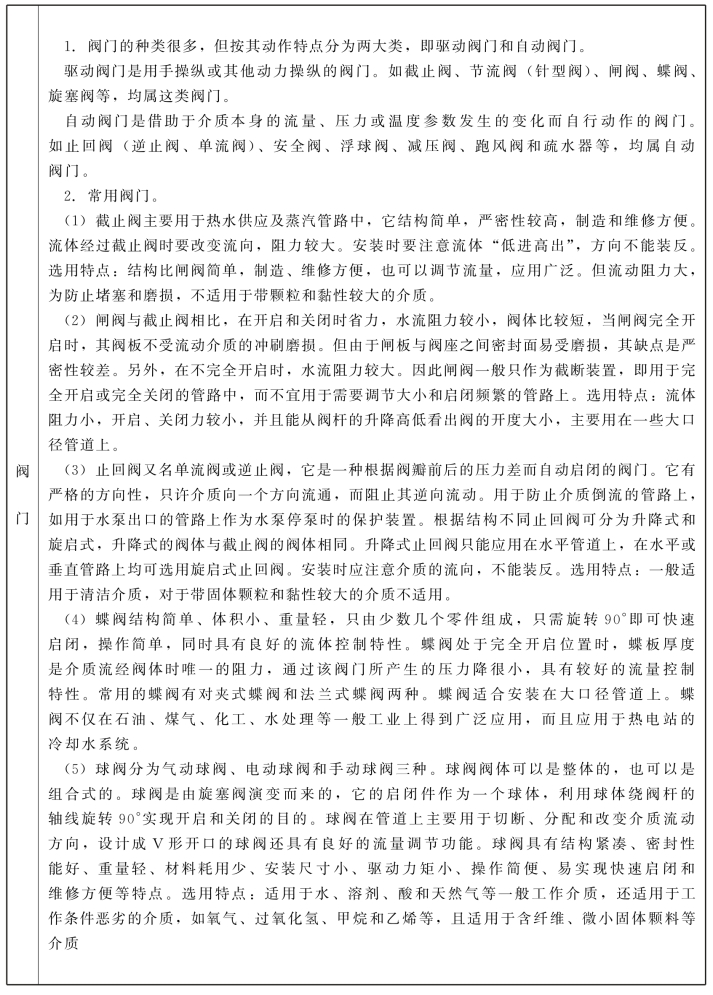

表1-9　阀门

pagenumber_ebook=52,pagenumber_book=40

三、管道配件及辅件

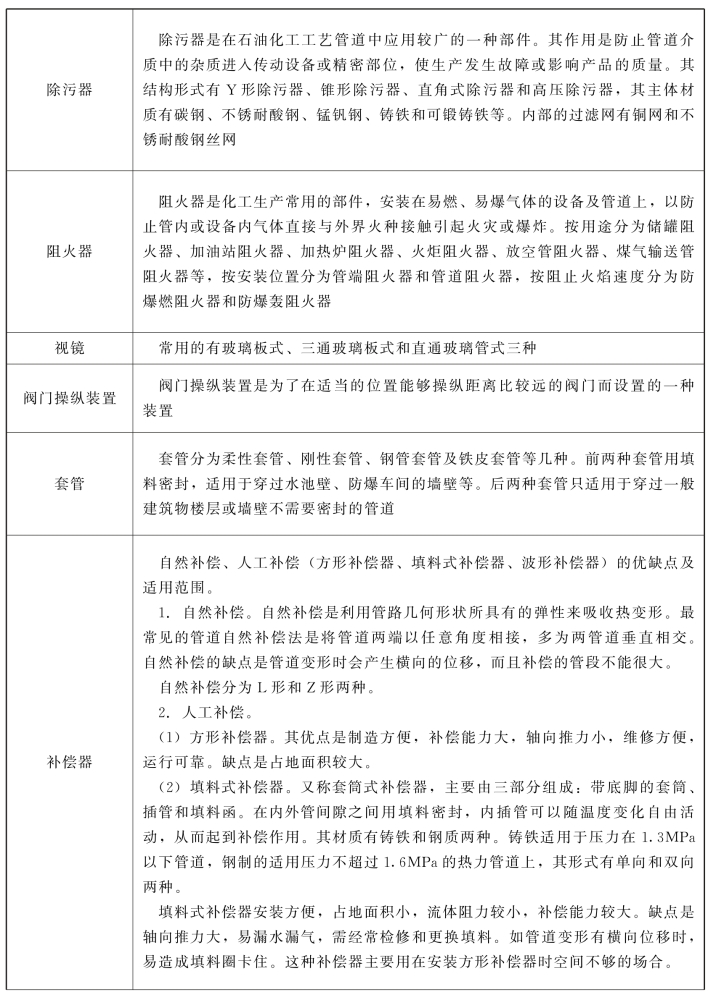

表1-10　管道配件及辅件

pagenumber_ebook=53,pagenumber_book=41

续表1-10

pagenumber_ebook=54,pagenumber_book=42

经典考题剖析

一、2020年考题

1.主要用于工况比较苛刻的场合，或应力变化反复的场合，且用于压力温度波动较大和高温、高压及零下低温的管道的法兰为（　　）。

A.平焊法兰　B.整体法兰

C.对焊法兰　D.松套法兰

答案：C

［解析］对焊法兰又称高颈法兰。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他荷载而使法兰处受的应力较大，或应力变化反复的场合；且用于压力、温度大幅度波动的管道和高温、高压及零下低温的管道。

2.截止阀的特点包括（　　）。

A.结构简单，严密性差　B.改变流体方向，水流阻力大

C.低进高出，方向不能装反　D.不适用于带颗粒、黏性大的流体

答案：B、C、D

［解析］截止阀主要用于热水供应及高压蒸汽管路中，严密性较高。安装时要注意流体“低进高出”，方向不能装反。选用特点：结构比闸阀简单，制造、维修方便，可以调节流量，但流动阻力大，不适用于带颗粒和黏性较大的介质。

3.具有补偿能力大，流体阻力和变形应力小，且具有对固定支座的作用力小等特点，主要靠角位移吸收，该补偿器应成对使用，单台使用没有补偿能力，但可作管道万向接头使用的补偿器的是（　　）。

A.波形补偿器　B.球形补偿器

C.填料补偿器　D.方形补偿器

答案：B

［解析］球形补偿器主要依靠球体的角位移来吸收或补偿管道一个或多个方向上横向位移，该补偿器应成对使用，单台使用没有补偿能力，但可作管道万向接头使用。球形补偿器具有补偿能力大，流体阻力和变形应力小，且对固定支座的作用力小等特点。球形补偿器用于热力管道中，补偿热膨胀，其补偿能力为一般补偿器的5～10倍；用于冶金设备的汽化冷却系统中，可作万向接头用；用于建筑物的各种管道中，可防止因地基产生不均匀下沉或震动等意外原因对管道产生的破坏。

二、2019年考题

1.多用于有色金属及不锈钢管道上，适用于管道需要频繁拆卸及清洗检查的地方，所采用的法兰形式是（　　）。

A.平焊法兰　B.对焊法兰(www.chuimin.cn)

C.螺纹法兰　D.松套法兰

答案：D

［解析］松套法兰俗称活套法兰，分为焊环活套法兰，翻边活套法兰和对焊活套法兰，多用于铜、铝等有色金属及不锈钢管道上。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管道材料一致，而法兰材料可与管道材料不同（法兰的材料多为Q235、Q255碳素钢），因此比较适合于输送腐蚀性介质的管道。但松套法兰耐压不高，一般仅适用于低压管道的连接。

2.在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。不仅适用于水、溶剂、酸和天然气等一般工作介质，而且适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，更适用于含纤维、微小固体颗料等介质。该阀门为（　　）。

A.疏水阀　B.球阀

C.旋塞阀　D.蝶阀

答案：B

［解析］球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀具有结构紧凑、密封性能好、重量轻、材料耗用少、安装尺寸小、驱动力矩小、操作简便、易实现快速启闭和维修方便等特点。选用特点：适用于水、溶剂、酸和天然气等一般工作介质，还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，更适用于含纤维、微小固体颗料等介质。

3.金属缠绕垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片，具有的特点是（　　）。

A.压缩、回弹性能好

B.具有多道密封但无自紧功能

C.对法兰压紧面的表面缺陷不太敏感

D.容易对中，拆卸方便

答案：A、C、D

［解析］金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。其特性是压缩、回弹性能好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘接法兰密封面，容易对中，因而拆卸便捷。能在高温、低压、高真空、冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。在石油化工工艺管道上被广泛采用。

三、2018年考题

1.O形圈面型法兰垫片特点（　　）。

A.尺寸小，重量轻　B.安装拆卸不方便

C.压力范围使用窄　D.非挤压型密封

答案：A

［解析］O形圈面型具有相配合的凸面和槽面的密封面，O形圈嵌在槽内。O形密封圈是一种挤压型密封，当接触压力大于被密封介质的内压，不发生泄漏，反之则发生泄漏。像这种借介质本身来改变O形圈接触状态使之实现密封的过程，称为“自封作用”。O形圈密封效果比一般平垫圈可靠。由于O形圈的截面尺寸都很小、重量轻，消耗材料少，且使用简单，安装、拆卸方便，更为突出的优点还在于O形圈具有良好的密封能力，压力使用范围很宽，静密封工作压力可达100MPa以上，适用温度为-60～200℃，可满足多种介质的使用要求。

2.填料式补偿器特点为（　　）。

A.流体阻力小，补偿能力大　B.不可单向和双向补偿

C.轴向推力小　D.不需经常检修和更换填料

答案：A

［解析］填料式补偿器安装方便，占地面积小，流体阻力较小，补偿能力较大。缺点是轴向推力大，易漏水漏气，需经常检修和更换填料。如管道变形有横向位移时，易造成填料圈卡住。这种补偿器主要用在安装方形补偿器时空间不够的场合。铸铁制的适用于压力在1.3MPa以下的管道，钢制的适用于压力不超过1.6MPa的热力管道上，其形式有单向和双向两种。

3.关于松套法兰的特点，说法正确的有（　　）。

A.分焊环、翻边和搭焊法兰

B.法兰可旋转，易对中，用于大口径管道

C.适用于定时清洗和检查，需频繁拆卸的地方

D.法兰与管道材料可不一致

答案：B、C、D

［解析］松套法兰，俗称活套法兰，分为焊环活套法兰、翻边活套法兰和对焊活套法兰。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同。
