环氧煤沥青在建设工程中的防腐应用

2023-10-08 理论教育版权反馈

【摘要】：环氧煤沥青广泛用于城市给水管道、煤气管道以及炼油厂、化工厂、污水处理厂等设备、管道的防腐处理。

点评：防腐是历年考核的重点内容，考生应熟练掌握各种防腐材料的组成、特性及用途。

知识要点集成

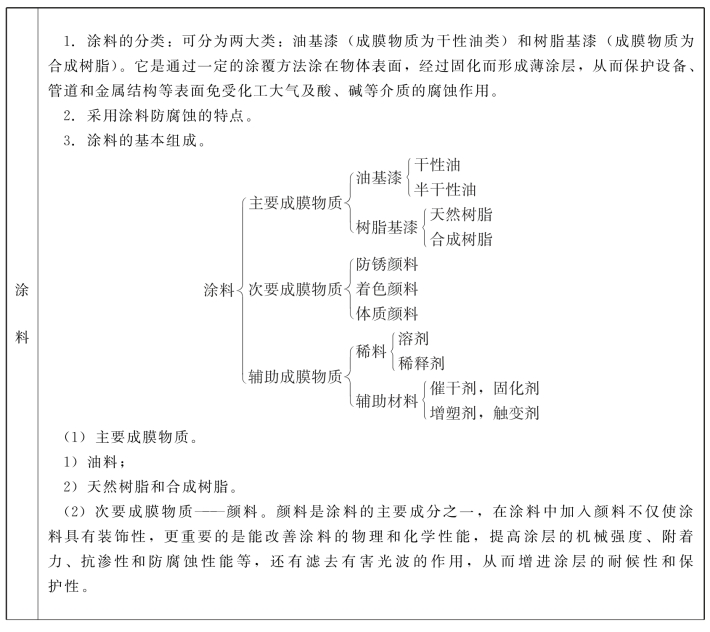

表1-7　防腐材料

pagenumber_ebook=45,pagenumber_book=33

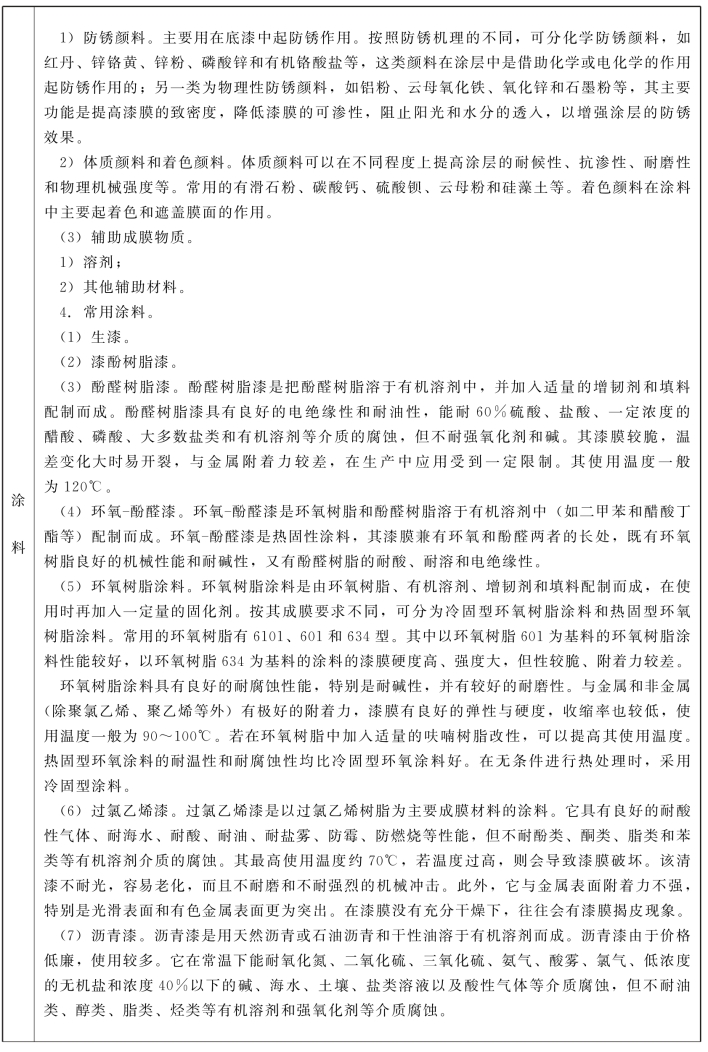

续表1-7

pagenumber_ebook=46,pagenumber_book=34

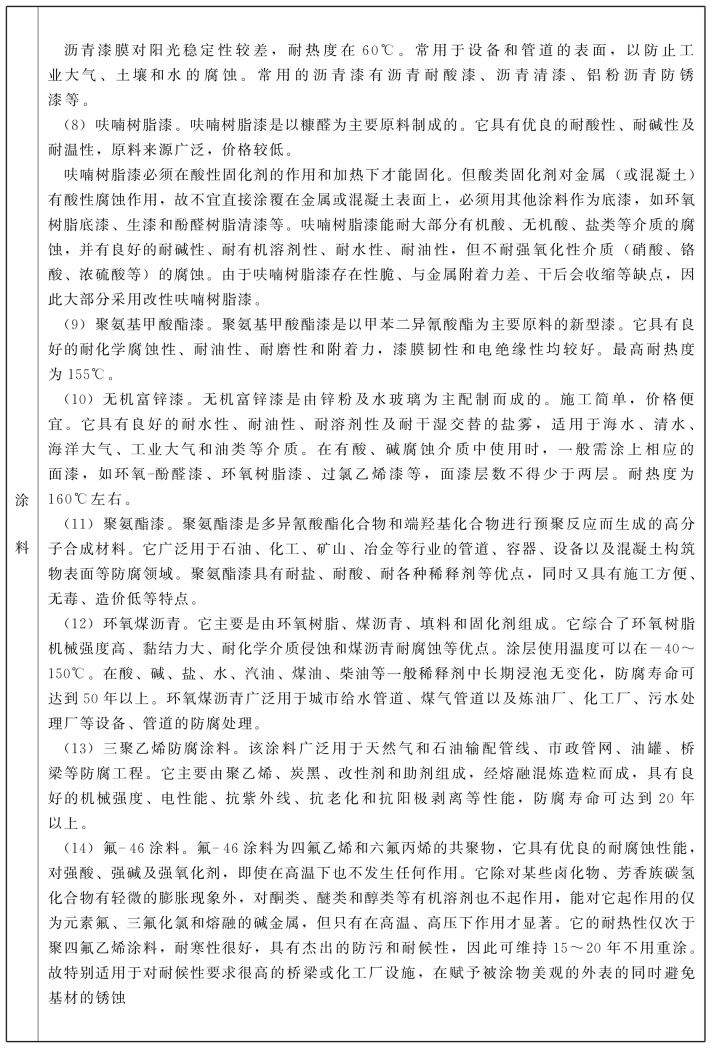

续表1-7

pagenumber_ebook=47,pagenumber_book=35

经典考题剖析

一、2020年考题

聚丙烯的特点有（　　）。

A.介电性和化学稳定性良好　B.耐热性和力学性能优良

C.耐光性好，不易老化　D.低温韧性和染色性良好

答案：A、B

［解析］聚丙烯具有质轻、不吸水，介电性、化学稳定性和耐热性良好。力学性能优良，但是耐光性能差，易老化，低温韧性和染色性能不好。聚丙烯主要用于制作受热的电气绝缘零件、防腐包装材料以及耐腐蚀的（浓盐酸和浓硫酸除外）化工设备等。使用温度为-30～100℃。

二、2019年考题

机械强度高，黏结力大，涂层使用温度在-40～150℃，使用寿命50年以上，广泛用于设备管道的防腐蚀处理的涂料是（　　）。

A.酚醛　B.过氯乙烯

C.环氧煤沥青　D.三氯乙烯

答案：C

［解析］环氧煤沥青综合了环氧树脂机械强度高、黏结力大、耐化学介质侵蚀和煤沥青耐腐蚀等优点。涂层使用温度可以在-40～150℃。在酸、碱、盐、水、汽油、煤油、柴油等一般稀释剂中长期浸泡无变化，防腐寿命可达到50年以上。环氧煤沥青广泛用于城市给水管道、煤气管道以及炼油厂、化工厂、污水处理厂等设备、管道的防腐处理。

三、2018年考题

关于环氧树脂涂料的性能，说法正确的有（　　）。(www.chuimin.cn)

A.良好的耐磨性，但耐碱性差

B.涂膜有良好的弹性与硬度，但收缩率较大

C.若加入适量呋喃树脂，可提高使用温度

D.热固型比冷固型的耐温与耐腐蚀性能好

答案：C、D

［解析］环氧树脂涂料具有良好的耐腐蚀性能，特别是耐碱性，并有较好的耐磨性。与金属和非金属（除聚氯乙烯、聚乙烯等外）有极好的附着力，漆膜有良好的弹性与硬度，收缩率也较低，使用温度一般为90～100℃。若在环氧树脂中加入适量的呋喃树脂改性，可以提高其使用温度。热固型环氧涂料的耐温性和耐腐蚀性均比冷固型环氧涂料好。在无条件进行热处理时，采用冷固型涂料。

四、其他年份考题

1.酚醛树脂漆、过氯乙烯漆及呋喃树脂漆在使用中，其共同的特点为（　　）。

A.耐有机溶剂介质的腐蚀　B.具有良好耐碱性

C.既耐酸又耐碱腐蚀　D.与金属附着力差

答案：D

［解析］酚醛树脂漆具有良好的电绝缘性和耐油性，能耐60%硫酸、盐酸、一定浓度的醋酸、磷酸、大多数盐类和有机溶剂等介质的腐蚀，但不耐强氧化剂和碱。其漆膜较脆，温差变化大时易开裂，与金属附着力较差，在生产中应用受到一定限制。其使用温度一般为120℃。

过氯乙烯漆具有良好的耐酸性气体、耐海水、耐酸、耐油、耐盐雾、防霉、防燃烧等性能。但不耐酚类、酮类、脂类和苯类等有机溶剂介质的腐蚀。其最高使用温度约70℃，若温度过高，则会导致漆膜破坏。该清漆不耐光，容易老化，而且不耐磨和不耐强烈的机械冲击。此外，它与金属表面附着力不强，特别是光滑表面和有色金属表面更为突出。在漆膜没有充分干燥下往往会有漆膜揭皮现象。

呋喃树脂漆具有优良的耐酸性、耐碱性及耐温性，原料来源广泛，价格较低。能耐大部分有机酸、无机酸、盐类等介质的腐蚀，并有良好的耐碱性、耐有机溶剂性、耐水性、耐油性，但不耐强氧化性介质（硝酸、铬酸、浓硫酸等）的腐蚀。由于呋喃树脂漆存在性脆，与金属附着力差，干后会收缩等缺点，因此大部分是采用改性呋喃树脂漆。

2.涂料由主要成膜物质、次要成膜物质和辅助成膜物质组成。下列材料属于辅助成膜物质的是（　　）。

A.合成树脂　B.着色颜料

C.体质颜料　D.稀料

答案：D

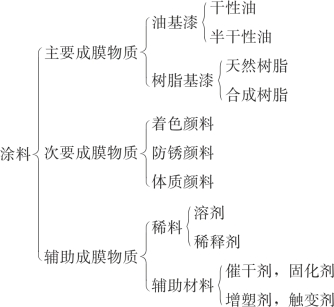

［解析］涂料的基本组成见下图。

pagenumber_ebook=49,pagenumber_book=37
