胶合木开裂分析及处理技巧
【摘要】：胶合木对温度和湿度较敏感，施工中需合理控制环境温度和湿度。胶合木梁出厂的平衡含水率12%左右，由于较高的气温和较低的湿度，现场安装过程中测定平衡含水率约为4%，所以此气候条件下开裂的概率比较高，裂纹难以避免，需采取包裹等措施。图7.7太原历史气候统计由于种种原因，玻璃幕墙没有及时跟进，使胶合木在室外暴露的时间过长，在风吹日晒的状况下逐步出现胶合木表裂现象。
胶合木对温度和湿度较敏感，施工中需合理控制环境温度和湿度。太原植物园由于施工进度要求，温室胶合木安装时间为3—5 月。太原春季气温回升快，光照充足，降水少，蒸发大（图7.7、图7.8）。胶合木梁出厂的平衡含水率12%左右，由于较高的气温和较低的湿度，现场安装过程中测定平衡含水率约为4%，所以此气候条件下开裂的概率比较高，裂纹难以避免，需采取包裹等措施。

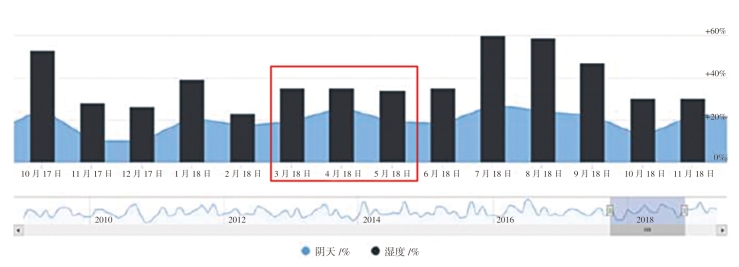

图7.7 太原历史气候统计
由于种种原因，玻璃幕墙没有及时跟进，使胶合木在室外暴露的时间过长，在风吹日晒的状况下逐步出现胶合木表裂现象。组织专家对施工现场进行裂缝调查分析，根据现场监测数据分析部分构件表面出现裂缝的类型及影响。经过分析，认为大部分裂纹属于表裂。
1）现场采取的措施
对已安装就位的3#温室、2#温室的结构构件用防水透气膜进行全覆盖，减少风吹日晒的影响（图7.9）。由于2#温室的玻璃幕墙尚未开始安装，对2#温室的构件表面再次刷涂佐倍尔面漆。继续定期监测统计现场已有的裂纹状态，观察其长度、宽度、深度。
因此，胶合木结构施工过程需特别注意合理控制工期，胶合木构件运到现场需尽快安装，暴露时间不能太长，幕墙安装需及时跟进。

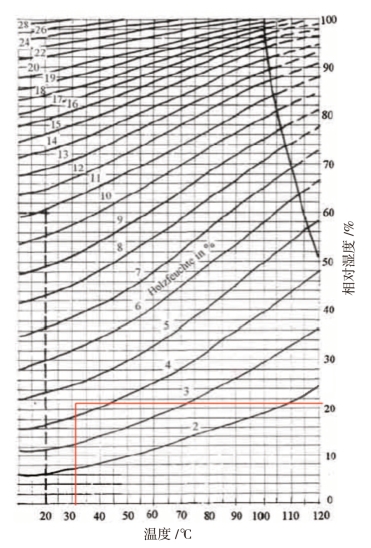

图7.8 太原季节温度和湿度关系表
2）少量重点裂缝的修补措施
在幕墙封顶后，现场的裂纹在确定其状态稳定的条件下进行现场检查、测试，对开裂较大的少量杆件进行了修补加强（图7.10）。处理措施如下：(www.chuimin.cn)
裂缝宽度小于2mm、深度小于1/6 截面高度的，清理裂缝表面后采用针管注胶处理；少量裂缝宽度大于2mm、深度大于1/6 截面高度的，进行注胶处理，并后期监测。注胶需要满足以下施工条件：
（1）气温需在17～35℃。
（2）根据裂缝的深度，沿裂纹长度方向，每15cm 钻9～9.5mm 孔洞，40～50mm 深度，在裂纹上用细锯切割等长同深度的长切口。
（3）用气泵枪彻底清理裂纹深处，用密封条在裂纹上下15mm 处粘贴，在密封条上标注钻孔位置，用透明的密封胶带封闭裂纹。
（4）在孔洞位置用打胶枪打穿密封带注入结构用胶，观察胶体流入透明胶带位置，直到胶体到达下一个钻孔，在钻孔处打入木销10mm，然后依次全部打入。等待24h，切割木销端头，去除胶带，处理表面。

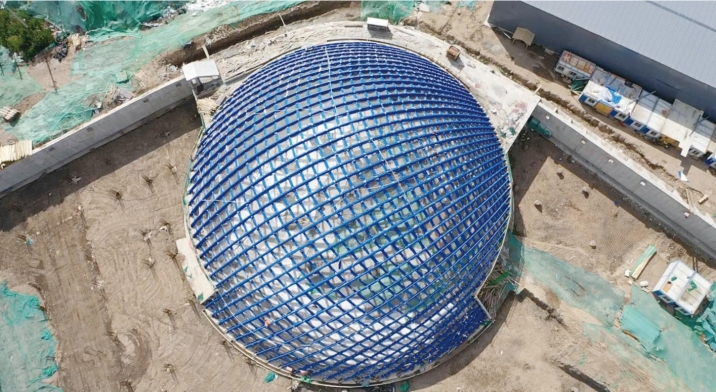

图7.9 温室结构全部采用防水膜包裹

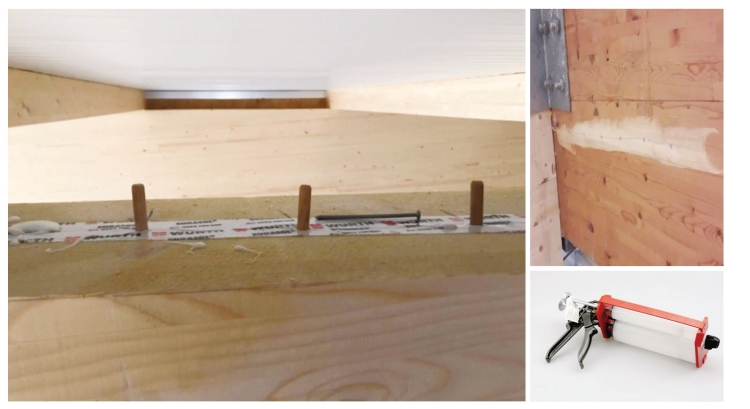

图7.10 裂缝处理
