大跨度胶合木网格（壳）结构设计
【摘要】：胶合木的开裂为数层层板中的某一层表面裂纹，由于层板指接工艺规定的固定长度和厚度，因此不会造成对结构产生影响的贯穿性裂缝。图7.3胶合木层板及指接连接图7.4胶合木加工过程1）胶合木开裂种类表裂。图7.5开裂示意图2）胶合木工厂预处理涂刷表面涂料和封头剂，在木材的端部和表面涂刷封头剂和防水涂料，减缓木材表面的蒸发强度。图7.6胶合木预处理胶合木异形梁在拆除包装后立即进行油漆喷涂工作。
结构胶合木是采用特定级别的规格材，经过窑炉干燥以后，经高强度的黏合剂胶合而成的工程成品。其规格材是通过端部指接接长，在其表面均匀涂刷高强度黏合剂，然后平行层叠加压。胶合木材料及加工示意图如图7.3、图7.4 所示。胶合木的开裂为数层层板中的某一层表面裂纹，由于层板指接工艺规定的固定长度和厚度，因此不会造成对结构产生影响的贯穿性裂缝。

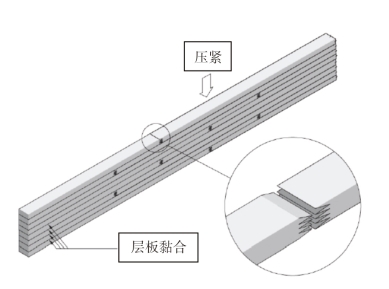

图7.3 胶合木层板及指接连接

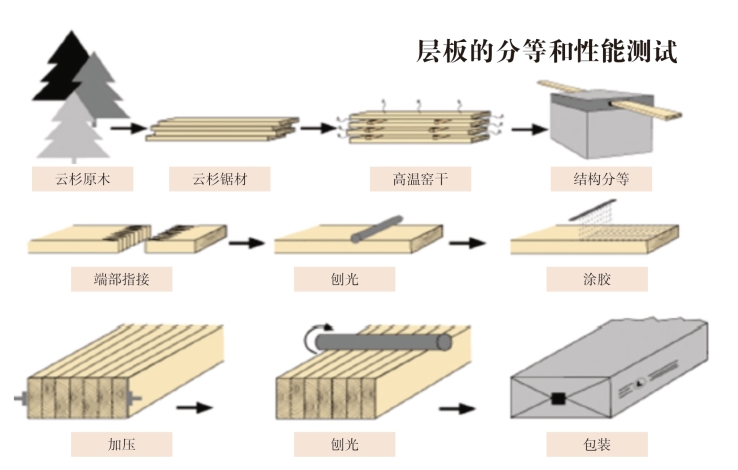

图7.4 胶合木加工过程
1）胶合木开裂种类
（1）表裂。表裂（表面裂纹）是指原木材身或成材表面的裂纹。裂纹通常限于弦面，并且沿径向发展。由于沿木射线组织的抗拉强度较相邻的木纤维的强度小，所以裂缝首先沿木射线产生（图7.5）。
（2）端裂。端裂（端面裂纹）仅限于木材的端面，主要原因是木材顺纹方向的导水性远远大于横纹方向。当木材干燥时，水分从端面的蒸发要比从侧面蒸发快得多。端部含水率低于中部，端部的收缩受中部木材的限制，因而在端部产生拉应力。当拉应力超过木材的横纹抗拉强度时，端面就会发生开裂（图7.5）。(www.chuimin.cn)

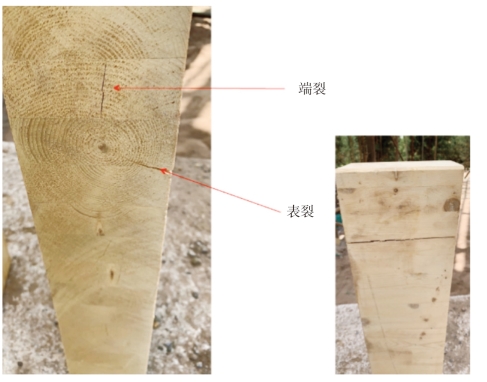

图7.5 开裂示意图
2）胶合木工厂预处理
涂刷表面涂料和封头剂，在木材的端部和表面涂刷封头剂和防水涂料，减缓木材表面的蒸发强度（图7.6）。这样可以减少木材内外的含水率梯度，也可以延缓和减少木材的开裂。
图7.6 胶合木预处理
胶合木异形梁在拆除包装后立即进行油漆喷涂工作。油漆喷涂共计3 遍，一底两面。常见的涂料有多种，太原植物园采用加拿大进口NexGen 涂料，面漆采用德国佐倍尔水性面漆。
