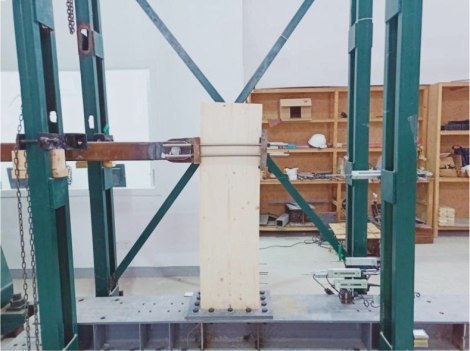

【摘要】：图4.72支座节点位移测点布置图4.9.4.2安装加载制度试件支座底部为钢板，通过螺栓与试验室地梁相连接，并保证强度足够，不会在试验时先发生支座处的破坏。图4.73CUREE 加载制度示意图表4.56本试验往复加载采用的位移制度试件安装完成情况如图4.74 所示。图4.74试件安装完成图

4.9.4.1　位移测点布置

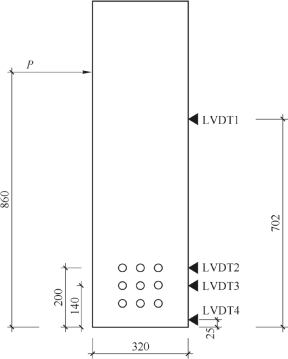

位移测点布置如图4.72 所示。其中，加载点及靠近底座钢板的位移计1、位移计4用来计算转角，位移计2、位移计3 起中间位移数据对比验证作用。

pagenumber_ebook=130,pagenumber_book=120

图4.72　支座节点位移测点布置图

4.9.4.2　安装加载制度

试件支座底部为钢板，通过螺栓与试验室地梁相连接，并保证强度足够，不会在试验时先发生支座处的破坏。

在加载点处构件前后两个面上覆盖钢板，钢板之间通过螺栓连接，从而能够对试件施加侧向力。

单向加载及往复加载均通过位移控制，往复加载采用程序控制，加载制度依照CUREE 方法进行。

1）单向加载

单向加载的位移施加速度为3mm/min，直至试件达到破坏条件。

2）往复加载(www.chuimin.cn)

往复加载的加载程序参考美国试验标准ASTM E2126—11 标准中的CUREE 位移控制往复加载制度，其相对位移Δ 为单调加载中极限位移Δm 的60%，本次往复加载中，极限为100mm，故Δ 取为60mm。

加载速度取为20mm/min，正式加载的前6 个周期为等幅加载，相应的位移幅值为0.05Δ；之后的加载包括主循环和次循环加载，其中主循环加载的位移幅值由0.075Δ 逐次增加至2.0Δ（依次为0.075Δ—0.1Δ—0.2Δ—0.3Δ—0.4Δ—0.7Δ—1.0Δ—1.5Δ—2.0Δ）。每个主循环后紧跟若干个等幅次循环，相应的次循环的位移幅值取为主循环位移幅值的75%。

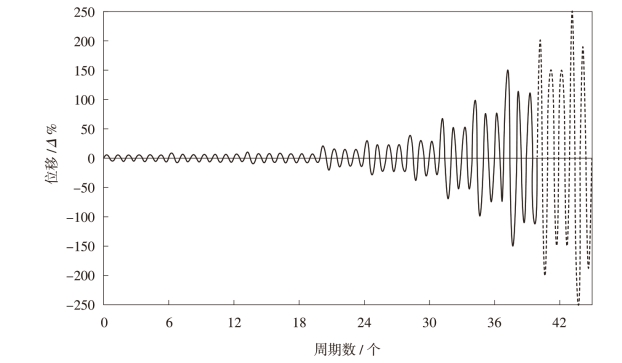

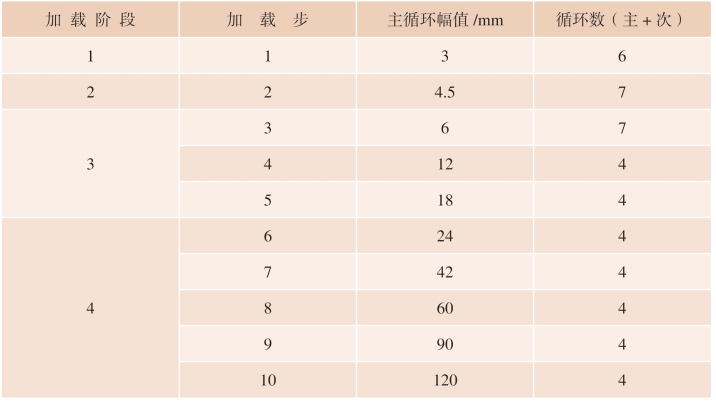

综上所述，往复加载的位移加载制度如图4.73 及表4.56 所示。
