节点抗弯试验方案及安装情况

【摘要】:图4.32节点抗弯试验测点布置图图4.33节点抗弯试验测点布置图说明:①图4.33 中应变2~应变4 以及应变11~应变14 用于测量端部轴向应变,从而换算成轴向应力,并与传感器数值比对。2)安装加载制度无轴向约束节点抗弯试验加载方案支座采用滚轴支座,保证梁在加载过程中,端部为简支条件,不提供转动约束。采用位移控制模式,加载速度为5mm/min,直至节点区域达到破坏条件。图4.35有轴向约束试件安装情况

1)位移测点布置

支座不同条件下的位移测点布置图如图4.32、图4.33 所示。

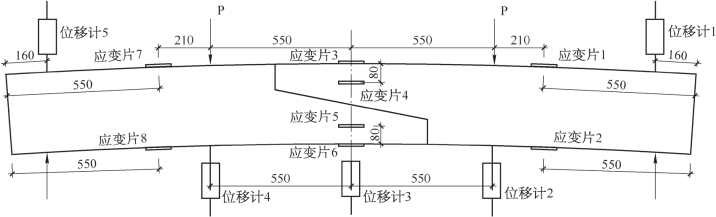

图4.32 (无轴向约束)节点抗弯试验测点布置图

图4.33 (有轴向约束)节点抗弯试验测点布置图

说明:①图4.33 中应变2~应变4 以及应变11~应变14 用于测量端部轴向应变,从而换算成轴向应力,并与传感器数值比对。
②图4.32、图4.33 中位移计1、位移计5 用来测量支座处位移,位移计3 用来测量跨中位移,位移计2、位移计4 用来测量加载点处位移。
③梁顶、梁底应变片用来测量梁顶、梁底的应变,梁侧应变片用来考察沿截面高度方向的应变分布。

2)安装加载制度

(1)无轴向约束节点抗弯试验加载方案(www.chuimin.cn)

支座采用滚轴支座,保证梁在加载过程中,端部为简支条件,不提供转动约束。梁顶部采用分配梁进行两点加载,受力点通过钢垫板防止局部压坏,垫板上放置滚轴与分配梁连接,保证加载力为集中力。采用位移控制模式,加载速度为5mm/min,直至节点区域达到破坏条件。无轴向约束试件安装情况如图4.34 所示。(2)有轴向约束节点抗弯试验加载方案

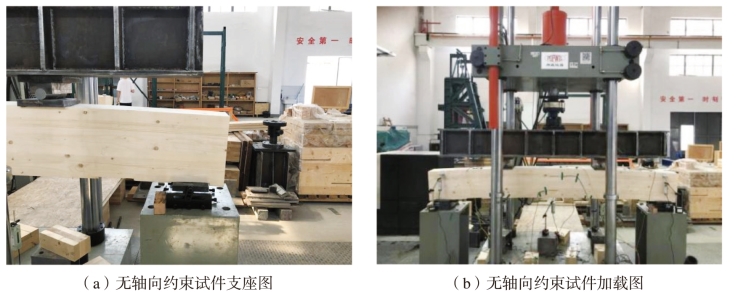

图4.34 无轴向约束试件安装情况

支座采用设计的轴向限位装置进行安装,装置约束试件端部轴向变形,但铰接的形式保证(销轴与孔壁摩擦力不计的情况下)试件端部的转动自由。安装时,首先将梁端与传感器及装置之间空隙通过钢板填满,并保证密实,测出此时的传感器测得的初始轴力,用于计算初始产生的少量弯矩M0。此后位移测点数据清零,开始竖向加载并记录数据,得到跨中弯矩M1 后,最终弯矩M=M0+M1

梁顶部采用分配梁进行两点加载,受力点通过钢垫板防止局部压坏,垫板上放置滚轴与分配梁连接,保证加载力为集中力。采用位移控制模式,加载速度为5mm/min,直至节点区域达到破坏条件。有轴向约束试件安装情况如图4.35 所示。

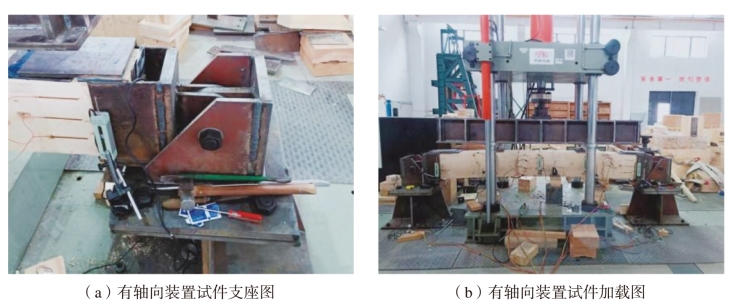

图4.35 有轴向约束试件安装情况
