太原植物园温室为胶合木网壳结构，项目包含3 个结构单体，分别为1#温室、2#温室、3#温室。其中，1#温室跨度达89.5m，2#温室跨度54m，3#温室跨度43m。3#温室结构采用双向叠放木梁网壳结构体系；2#温室采用南北向间隔双层加强，夹住东西向单层梁的结构形式；1#温室的网壳结构与2#温室相同，但在下部增加斜交拉索形成索网面。

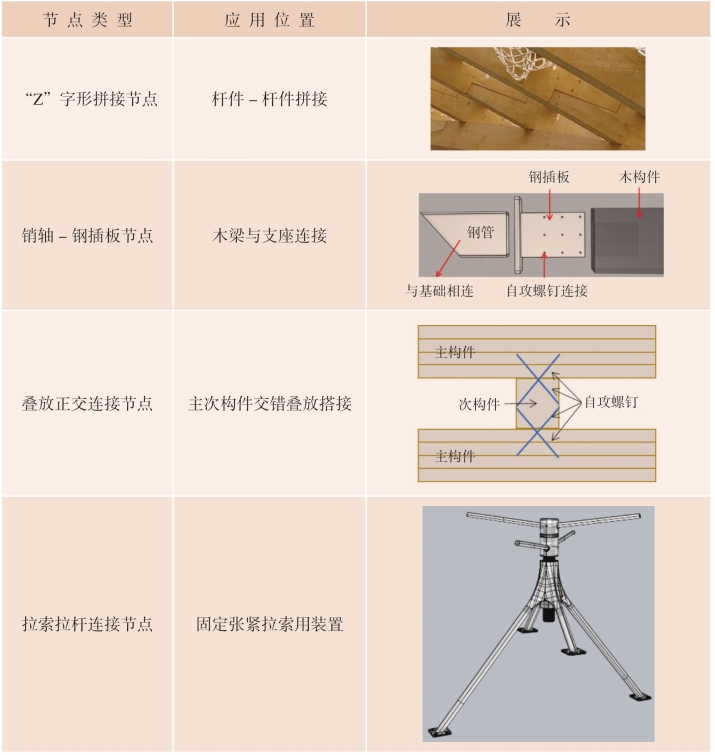

由于温室结构体系的新颖性，需要开发新型连接节点才能满足连接要求。在本结构体系中，应用了多种节点形式，包括“Z”字形拼接节点、销轴-钢插板节点、叠放正交连接节点及拉索拉杆连接节点，详见表4.1。

上述节点在国内的应用较少，缺乏足够的工程案例作为借鉴，因此需对其进行必要的力学性能试验，从而为设计提供依据，为工程实践提供借鉴。

试验包含以下几个部分。

1）材料性能试验

结构用木材为进口木材，需通过国内规范对其评级，保证采用国内相关规范规定的参数能够与国外给出的等级相当。

2）木梁抗弯试验

该试验本质上仍然属于材料性能试验，但鉴于其足尺尺寸较大，单独阐述，与带节点试件的力学性能进行对比，从而更具说服力，且结果对比更加直观。

3）3#温室主构件拼接节点轴向受拉试验

该节点取自3#温室结构，属于“Z”字形拼接节点，试验获得其轴向受力性能。

4）3#温室主构件拼接节点抗弯试验

对“Z”字形拼接节点进行轴向受拉试验后，再进行抗弯试验，从而得到更全面的节点力学信息。

5）1#温室主构件“Z”字形拼接节点抗弯试验(www.chuimin.cn)
