主要因素排列图：道路运输管理的关键
【摘要】：排列图的功能在于根据数据大小，将诸多影响客运质量的因素，按原因分类、排列，找出主要因素，使管理人员明确工作方向，减少无效劳动，较快地完成工作任务。某汽车站为了解决始发班车经常晚点的问题，用排列图来检查原因。排列图绘制完毕后，我们可以观看累计曲线，对于占0～80%频率的作为甲类因素，80%～90%频率内的作为乙类因素，90%～100%频率内的作为丙类因素。集中力量解决甲、乙两类因素，就能够解决90%的质量问题。
主要因素图是意大利经济学家巴雷特（Parto）发明的，因此这种圈也称为“巴雷特图”，而围中绘制的曲线也称“巴雷特曲线”。而在我国，大家习惯称之为排列图。
排列图的功能在于根据数据大小，将诸多影响客运质量的因素，按原因分类、排列，找出主要因素，使管理人员明确工作方向，减少无效劳动，较快地完成工作任务。排列圈的显示原理是“关键的少数，次要的多数”，并依次反映质量问题的关键所在。
现举例说明。某汽车站为了解决始发班车经常晚点的问题，用排列图来检查原因。他们的做法如下：
1．在决定课题的基础上，收集第一手资料与数据，并且决定收集数据的方法与期间，将得到的资料与数据按原因分类。
始发班车晚点原因调查表 表4-3
2．整理数据，计算累计数
将数据按数值大小排列顺序，将数值较小的数据合并为“其它”项。如本例：调度失误，天气方面的原因。数据整理后如表4-4所示。

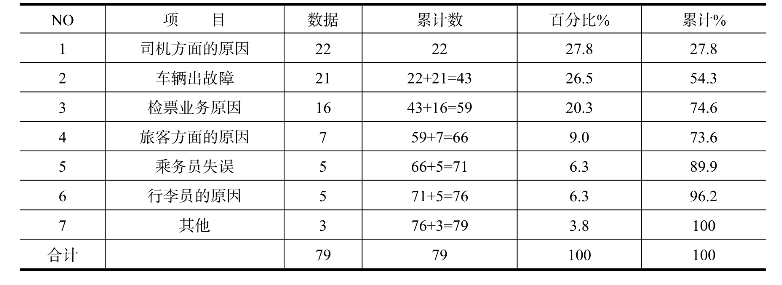

表4-4
整理完数据后，作图。
3．作图步骤如下：
（1）绘制柱状图
先作一个直角坐标，然后在横轴上按数据大小顺序记入不合格项目的名称，纵轴记入结果的单位数值。(www.chuimin.cn)
注意：纵轴的长度与横轴的长度比应为1：1，尽量使排列图接近正方形；排列图中的各柱的宽度相同，柱状连续，中间无间隙。各项目的数据值是各项目柱的高度。
（2）将累计曲线绘出
将累计数据做点填入各柱的右上方，用线联结成一条折线，这条折线叫“累计曲线”。
图4-1 排列图草图
（3）在围的右侧做一纵轴，作累积比率
将该纵轴的始点定为0（%），终点定为100（%），将0至100（%）中间的纵轴分为5等分，分别记作20、40、60、80、100（%）。
（4）记入必要事项
如图趣、日期、累计值、作图人姓名等。见图：4-2所示。

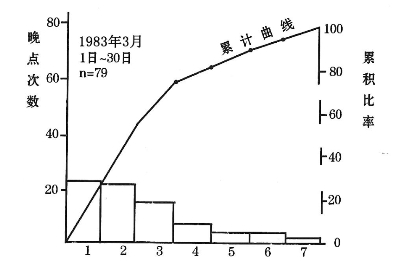

图4-2 排列图
排列图绘制完毕，只能说工作刚刚完成第一步，因为绘制排列图不是最终目的，绘制排列图是为了解决质量问题。
排列图绘制完毕后，我们可以观看累计曲线，对于占0～80%频率的作为甲类因素（关键因素），80%～90%频率内的作为乙类因素（主要因素），90%～100%频率内的作为丙类因素（次要因素）。集中力量解决甲、乙两类因素，就能够解决90%的质量问题。
