钢筋工-中级实训案例

2023-10-06 理论教育版权反馈

【摘要】：插筋在基础中的锚固长度为875mm，垂直长度为665mm，应弯折210mm。90°弯钩量度差值=0.5d=0.5×25mm=12.5mm。绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。2）短边钢筋应放在长边钢筋的上面。3）钢筋的弯钩应朝上，不要倒向一边。4）现浇柱与基础连接用的插筋，其箍筋应比柱的箍筋缩小一个柱筋直径，以便连接。插筋位置一定要固定牢靠，以免造成柱轴线偏移。

●训练1 钢筋下料与绑扎

1.图样（见图4-49）

图4-49 某钢筋混凝土基础配筋图

2.准备要求

（1）材料准备 8、12线材若干，粉笔，20号铁丝3kg。

（2）设备准备钢筋弯曲机、切割机。

（3）工具准备铁钳、2m钢卷尺、粉笔、铁钉、钢筋钩和绑扎架。

3.钢筋下料长度及数量计算

（1）基础长向钢筋

下料长度=4500mm-2×35mm=4430mm。

钢筋数量=（3000-70）/120+1=25.4，取26根。

（2）基础短向钢筋

下料长度=3000mm-2×35mm=2930mm。

钢筋数量=（4500-70）/150+1=30.5，取31根。

（3）柱插筋

插筋下料长度=±0.000以上的搭接长度+插筋在±0.000以下的垂直长

度+插筋底部的弯折长度-90°弯钩量度差值

±0.000以上的搭接长度=35d=35×25mm=875mm。(www.chuimin.cn)

插筋在±0.000以下的垂直长度=2300mm-35mm=2265mm。

插筋在基础中的锚固长度为875mm，垂直长度为665mm，应弯折210mm。

90°弯钩量度差值=0.5d=0.5×25mm=12.5mm。

插筋下料长度=875mm+2265mm+210mm-12.5mm=3337.5mm。

插筋数量=10根。

（4）柱箍筋

箍筋下料长度=（400+350）mm×2+80mm=1580mm。

箍筋数量=18根。

4.钢筋绑扎

（1）钢筋绑扎顺序基础钢筋网片→柱插筋→柱箍筋。

（2）钢筋绑扎操作要点

1）钢筋网的绑扎须将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。

2）短边钢筋应放在长边钢筋的上面。

3）钢筋的弯钩应朝上，不要倒向一边。

4）现浇柱与基础连接用的插筋，其箍筋应比柱的箍筋缩小一个柱筋直径，以便连接。插筋位置一定要固定牢靠，以免造成柱轴线偏移。

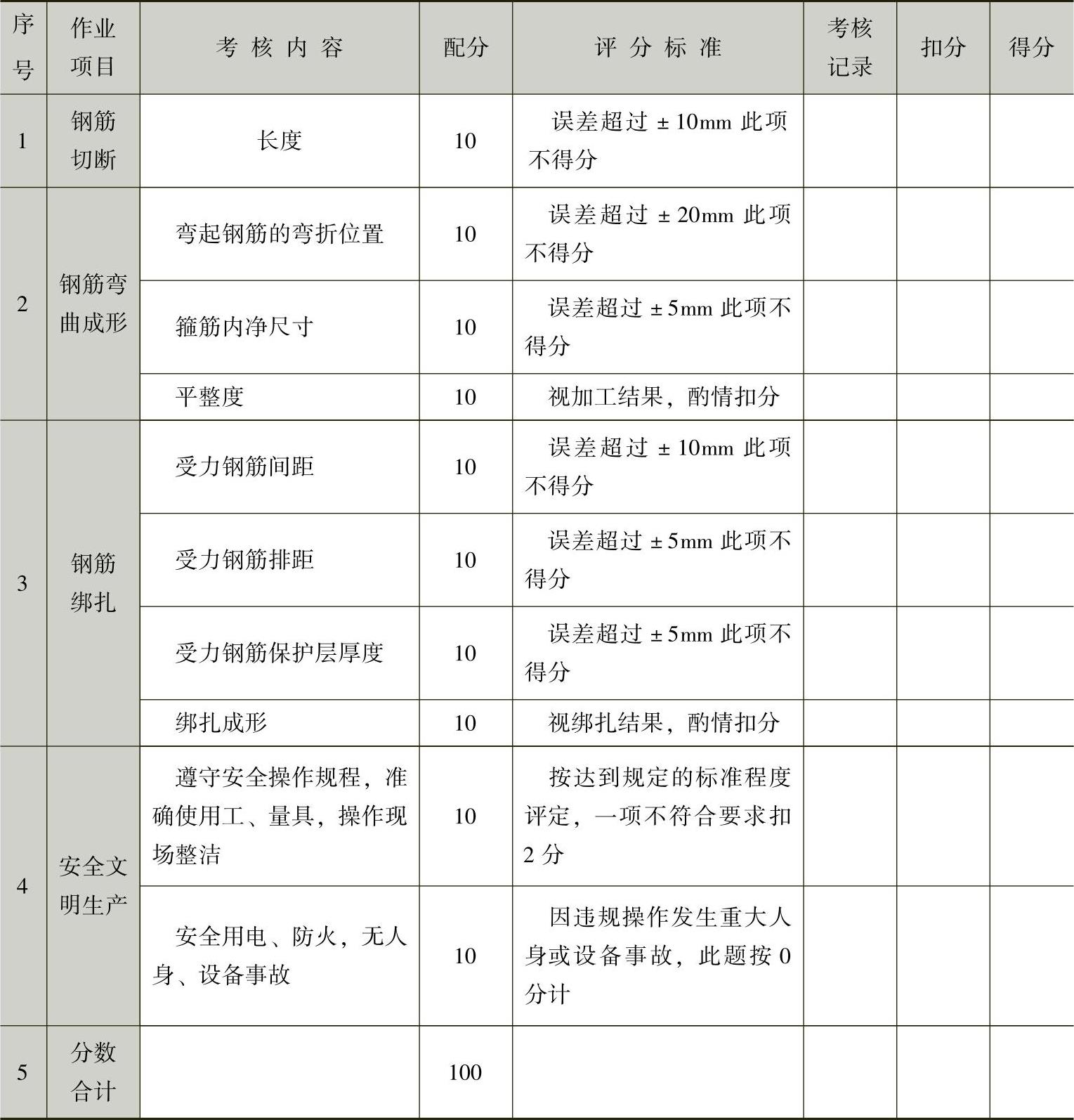

5.考核项目及评分标准（见表4-8）

表4-8 钢筋下料与绑扎考核项目及评分标准
