计算钢筋下料长度的中级钢筋工方法
【摘要】：已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋如图3-26所示，共计5根，混凝土等级为C25，次梁的截面宽度为250mm，求各种钢筋的下料长度。外伸部分长为2000mm，为变截面梁，截面尺寸为300mm×600/400mm，上部配的425的钢筋，下部配有218的钢筋，箍筋为HPB235（Ⅰ级）钢筋，直径为10mm，间距为100mm，2肢箍。
已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋如图3-26所示，共计5根，混凝土等级为C25，次梁的截面宽度为250mm，求各种钢筋的下料长度。
（1）熟悉图样（配筋图） 应结合《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101—1）阅读此图。
框架KL1梁为外伸梁，AB跨长7500mm，截面尺寸为300mm×800mm，下部配有3
25通长的钢筋，上部配有2
25通长钢筋，在A、B支座处配有4
25的钢筋，箍筋为HPB235（Ⅰ级）钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为2肢箍。外伸部分长为2000mm，为变截面梁，截面尺寸为300mm×600/400mm，上部配的4
25的钢筋，下部配有2
18的钢筋，箍筋为HPB235（Ⅰ级）钢筋，直径为10mm，间距为100mm，2肢箍。

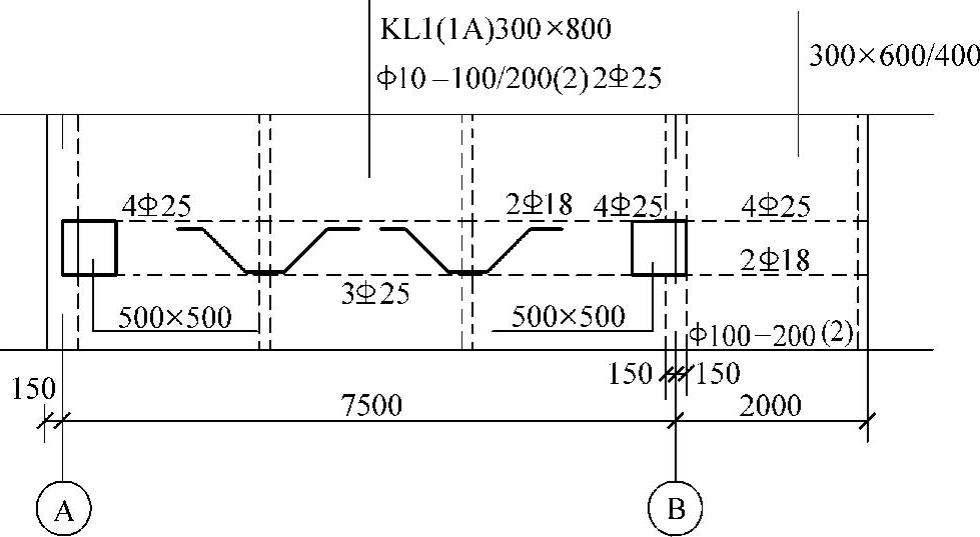

图3-26 某钢筋混凝土框架梁KL1平法施工图
（2）绘制钢筋翻样图 根据配筋构造的有关规定，可知：
1）纵向受力钢筋端头的保护层为25mm。
2）框架纵向受力钢筋
25的锚固长度为35d=35×25mm=875mm，伸入柱内的长度可达500mm-25mm=475mm，需要向上（下）弯400mm。
3）悬臂梁的两根负弯矩钢筋伸至梁端，包往边梁后斜向上伸至梁顶部。
4）吊筋底部宽度为次梁宽+2×50mm，按45°角向上弯至梁顶部，再水平延伸20d=20×18mm=360mm。
对照KL1框架梁尺寸与上述构造要求，绘制单根钢筋翻样图，如图3-27所示，并将各种钢筋编号。

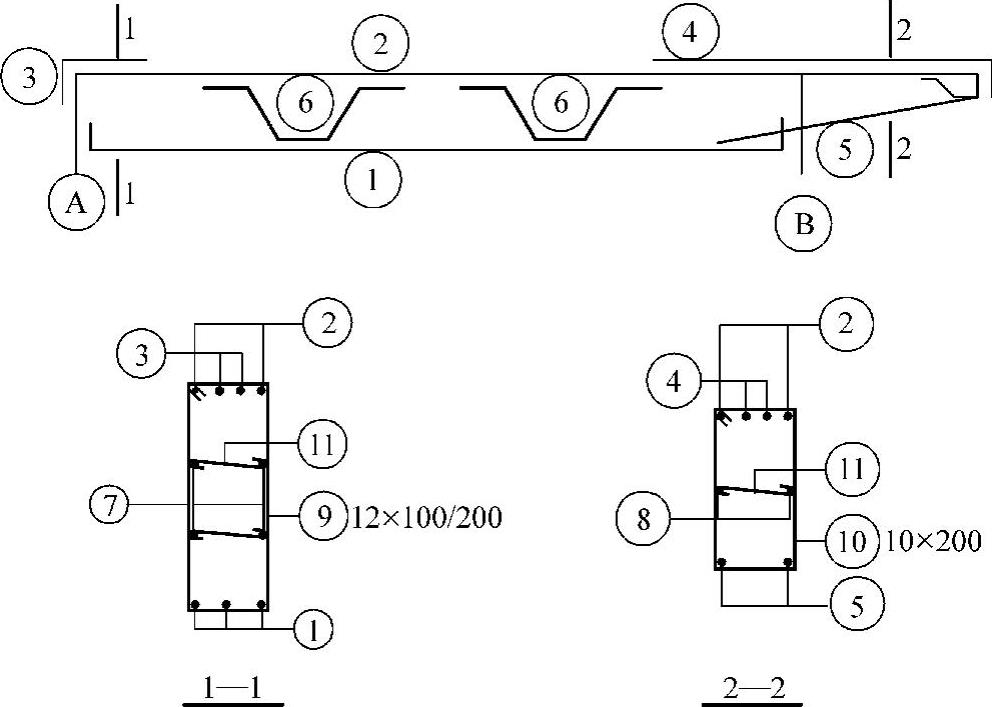

图3-27 KL1框架梁钢筋翻样图
（3）计算钢筋下料长度
①号钢筋
钢筋下料长度=外包尺寸-弯曲调整值
=（7800+2×400-2×25）mm-2×2d=8550mm-2×2×25mm=8450mm
②号钢筋
外包尺寸=（150+7500+2000-2×25）mm+400mm+（350+200+500）mm
=11050mm
钢筋下料长度=外包尺寸-弯曲调整值
=11050mm-3×2×25mm-0.5×25mm=10887mm
③号钢筋
外包尺寸=la1/3+伸入支座长度+下弯长度
=（7500-2×350）mm/3+（500-25）mm+400mm
=2742mm+400mm=3142mm
钢筋下料长度=外包尺寸-弯曲调整值=3142mm-1×2×25mm=3092mm
④号钢筋
外包尺寸=支座左边水平长度（la1/3）+支座长度+支座右边水平长度+下弯长度
=（7500-2×350）mm/3+500mm+（2000-150）mm+350mm
=4967mm
钢筋下料长度=外包尺寸-弯曲调整值
=4967mm-1×2×25mm=4917mm
⑤号钢筋
⑤号钢筋为悬臂梁的架立筋，左端伸入柱边，倾斜角度
(https://www.chuimin.cn)
钢筋下料长度=（外包尺寸-两端保护层厚度）/cosα
=（2000+350-2×25）mm/cos6.17°=2314mm
⑥号吊筋（见图3-28）
吊筋下料长度=2×20d+（b+2×50）+2×1.41h0-4×0.5d
=2×20×18mm+（250+2×50）mm+2×1.41×（800-2×25）mm-4×0.5×18mm
=3149mm
图3-28 附加吊筋构造
⑦号钢筋
钢筋下料长度=主跨外包长度-两端保护层厚度
=7800mm-2×25mm=7750mm
⑧号钢筋
钢筋下料长度=悬挑跨长度-一端保护层厚度
=2000mm-150mm-25mm=1825mm
⑨号箍筋
箍筋下料长度=箍筋内周长+箍筋调整值
=（750+250）mm×2+150mm=2150mm
箍筋根数n=非加密区根数+加密区根数
=（7800-25-2×2ha）/s1+（2×2ha）/s2
=（7800-25-2×2×800）/200+（2×2×800）/100=55
⑩号箍筋
箍筋根数n=（2000-150-25）/200+1=10
外伸梁为变截面梁，每根箍筋的高差为
Δ=（ha-hc）/（n-1）=（550-350）mm/（9-1）=22mm
箍筋下料长度=箍筋内周长+箍筋调整值
⑩1箍筋下料长度=（550+250）mm×2+150mm=1750mm
⑩2箍筋下料长度=1750mm-2×22mm=1706mm
⑩3～⑩10箍筋下料长度以此类推。
⑲ᣘ⑪号钢筋
下料长度=（300-2×25+2×d）+2×6.25d
=（300-2×25+2×8）mm+2×6.25×8mm=366mm
（4）填写框架梁配料单 框架梁配料单见表3-11。
（5）制作料牌 钢筋料牌如图3-8所示。

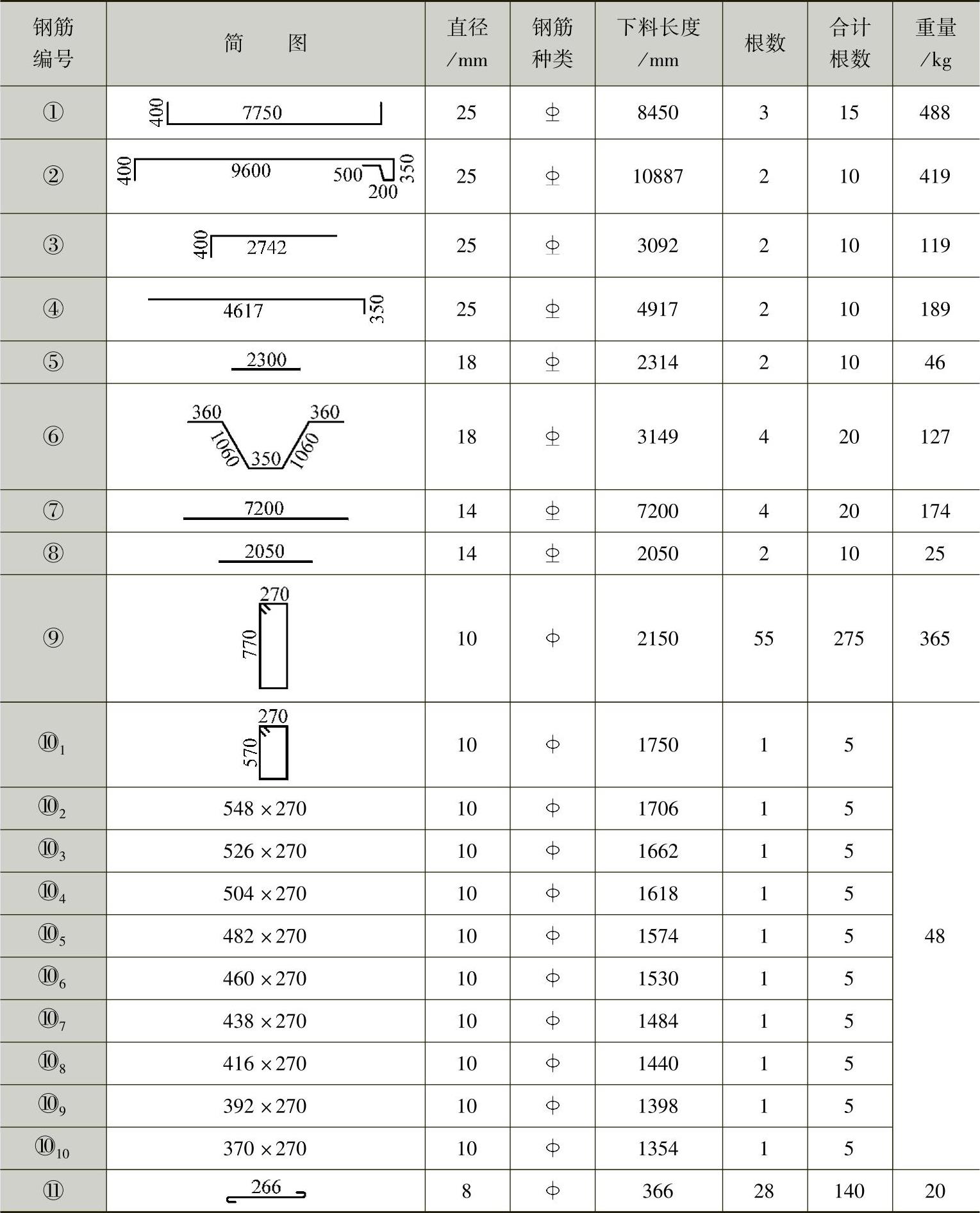

表3-11 框架梁KL1配料单
