图3-20所示是某钢筋混凝土简支梁的配筋图，试编制其钢筋配料单。

1）仔细阅读配筋图。

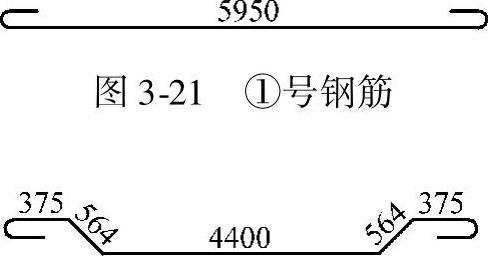

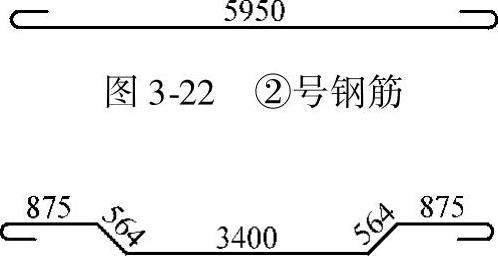

2）根据配筋图，绘制①～⑤号钢筋大样图，如图3-21～图3-25所示。

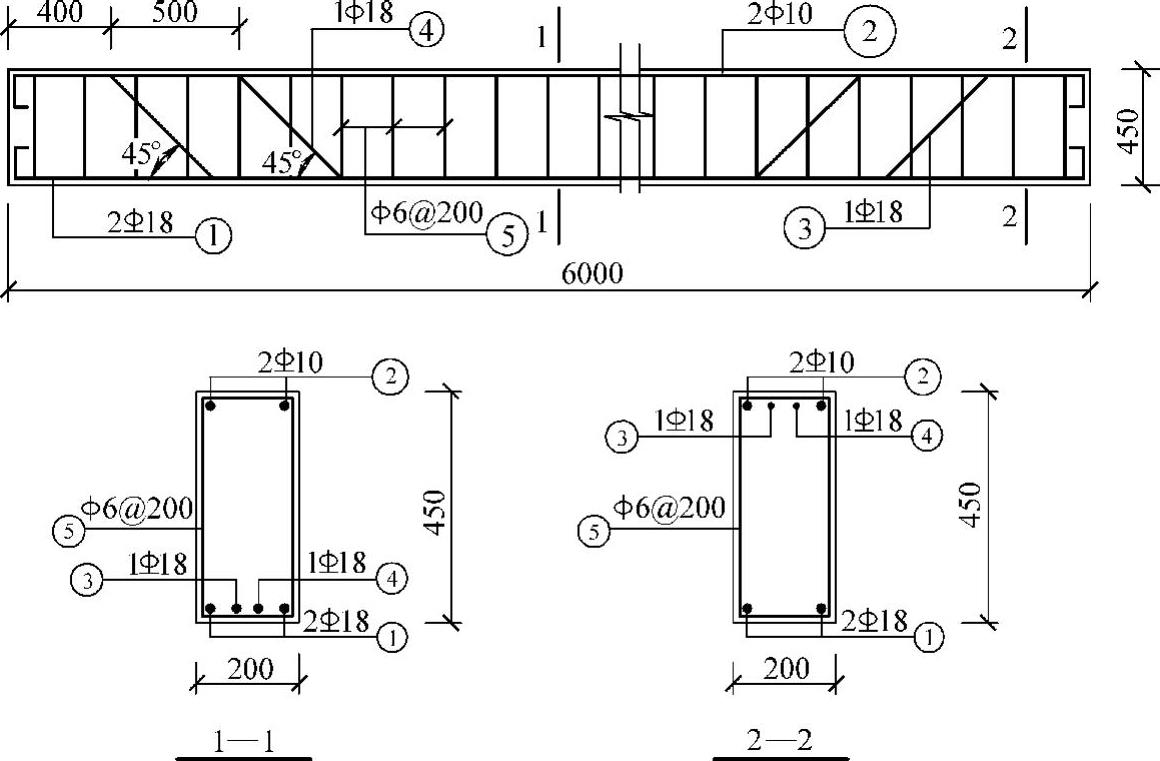

图3-20 某钢筋混凝土简支梁的配筋图

图3-23 ③号钢筋

图3-24 ④号钢筋

3）计算钢筋下料长度：

①号钢筋

下料长度=构件长-两端保护层+两端弯钩长度

=6000mm-25mm×2+6.25×18mm×2

=6175mm

②号钢筋

图3-25 ⑤号钢筋

下料长度=构件长-两端保护层+两端弯钩长度

=6000mm-25mm×2+6.25×10mm×2=6075mm

③号钢筋

其端部纵向平直段长=400mm-25mm=375mm(www.chuimin.cn)

斜长=（梁高-2倍保护层）×弯45°斜长增加系数

=（450mm-25mm×2）×1.41=564mm

直线长=6000mm-25mm×2-375mm×2-400mm×2=4400mm

下料长度=外包尺寸+两端弯钩长度-弯曲调整值

=[（375+564）mm×2+4400mm]+（6.25×2×18mm）-（4×0.5×18mm）

=6278mm+225mm-36mm=6467mm

④号钢筋

其端部纵向平直段长=900mm-25mm=875mm

斜长=（梁高-2倍保护层）×弯45°斜长增加系数

=（450mm-25mm×2）×1.41=564mm

直线长=6000mm-25mm×2-875mm×2-400mm×2=3400mm

下料长度=外包尺寸+两端弯钩长度-弯曲调整值

=[（875+564）mm×2+3400mm]+（6.25×2×18mm）-（4×0.5×18mm）

=6278mm+225mm-36mm=6467mm

⑤号钢筋

箍筋下料长度=箍筋内周长+箍筋调整值

=（400+150）mm×2+100mm=1200mm

4）填写配料单，见表3-1。

5）制作钢筋料牌，如图3-8所示。
