预应力钢筋下料长度应由计算确定，计算时，应考虑下列因素：构件孔道长度或台座长度、千斤顶工作长度（算至夹挂预应力钢筋部位）、镦头预留量、预应筋外露长度等。

1.钢丝束下料长度

（1）采用钢质锥形锚具以锥锚式千斤顶进行张拉时，钢丝的下料长度L按图3-16所示计算。

图3-16 采用钢质锥形锚具时钢丝下料长度计算图

1—混凝土构件 2—孔道 3—钢丝束 4—钢质锥形锚具 5—锥锚式千斤顶

1）两端张拉

L=l+2（l₁+l₂+80）（3-5）

2）一端张拉

L=l+2（l₁+80）+l₂ （3-6）

（2）采用镦头锚具以拉杆式穿心千斤顶进行张拉时，钢丝的下料长度L计算如图3-17所示，应注意钢丝束张拉锚固后螺母位于锚杯中部。

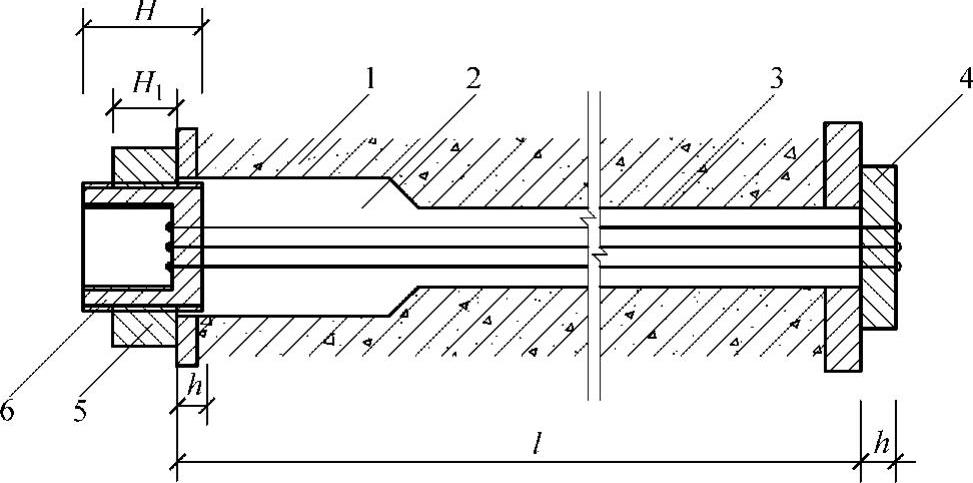

图3-17 采用镦头锚具时钢丝下料长度计算图

1—混凝土构件 2—孔道 3—钢丝束 4—锚板 5—螺母 6—锚杯

L=l+2（h+δ）-K（H-H_l）-ΔL-C （3-7）

式中 l——构件的孔道长度（mm），按实际丈量；

h——锚杯底部厚度或锚板厚度（mm）；

δ——钢丝镦头预留量，一般取10mm；

K——系数，一端张拉取0.5，两端张拉取1.0；

H——锚杯高度（mm）；

H_l——螺母高度（mm）；

ΔL——钢丝束拉张伸长值（mm）；

C——张拉时构件混凝土的弹性压缩值（mm）。

2.钢绞线下料长度(www.chuimin.cn)

采用夹片锚具，以穿心千斤顶进行张拉时，钢绞线束的下料长度L按图3-18所示计算。

1）一端张拉

L=l+2（l₁+l₂+l₃+100）（3-8）

2）两端张拉

L=l+2（l₁+100）+l₂+l₃ （3-9）

式中 l——构件孔道长度（mm）；

l₁——夹片式工作锚厚度（mm）；

l₂——穿心式千斤顶长度（mm）；

l₃——夹片式工具锚厚度（mm）。

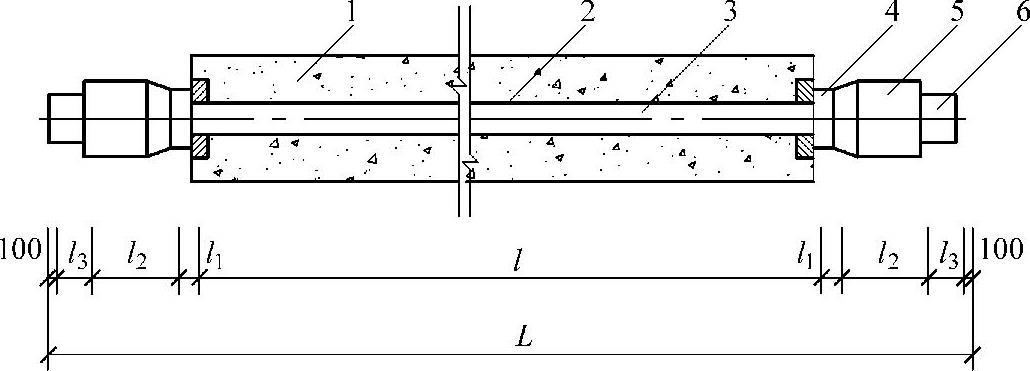

图3-18 钢绞线下料长度计算简图

1—混凝土构件 2—孔道 3—钢绞线 4—夹片式工作锚 5—穿心式千斤顶 6—夹片式工具锚

3.长线台座预应力筋下料长度

先张法长线台座上的预应力筋，可采用钢丝和钢绞线，根据张拉装置不同，可采用单根张拉方式与整体张拉方式。预应力筋下料长度L按图3-19所示及式（3-10）计算。

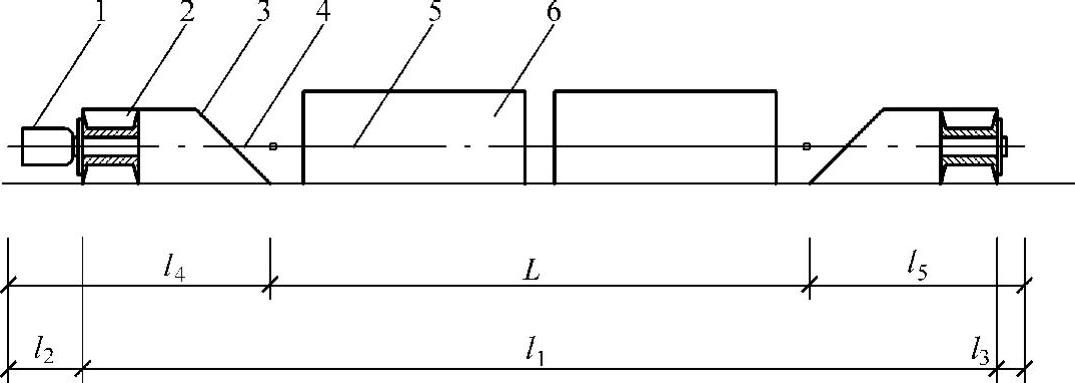

图3-19 长线台座预应力筋下料长度计算简图

1—张拉装置 2—钢横梁 3—台座 4—工具式拉杆 5—预应力筋 6—待浇混凝土构件

L=l₁+l₂+l₃-l₄-l₅ （3-10）

式中 l₁——长线台座长度（mm）；

l₂——张拉装置长度（mm），含外露预应力筋长度；

l₃——固定装置长度（mm）；

l₄——张拉端工具式拉杆长度（mm）；

l₅——固定端工具式拉杆长度（mm）。
