构件中的钢筋，因弯曲会使长度发生变化，所以配料时不能根据配筋图尺寸直接下料，必须根据各种构件的混凝土保护层和钢筋弯曲、搭接、弯钩等规定，结合所掌握的一些计算方法，再根据图中尺寸计算出下料长度。

1.常用钢筋下料长度计算公式

1）直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度。

2）弯起钢筋下料长度=直段长度+斜段长度+弯钩增加长度-弯曲调整值。

3）箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值。

4）其他类型钢筋下料长度。曲线钢筋（环形钢筋、螺旋箍筋、抛物线钢筋等）下料长度的计算公式为：下料长度=钢筋长度计算值+弯钩增加长度。

上述钢筋需要搭接的话，还应加上钢筋搭接长度。

2.弯钩增加长度计算

钢筋的弯钩通常有三种形式，即半圆弯钩、直弯钩和斜弯钩。半圆弯钩是常用的一种弯钩，斜弯钩仅用在ϕ12mm以下的受拉主筋和箍筋中。

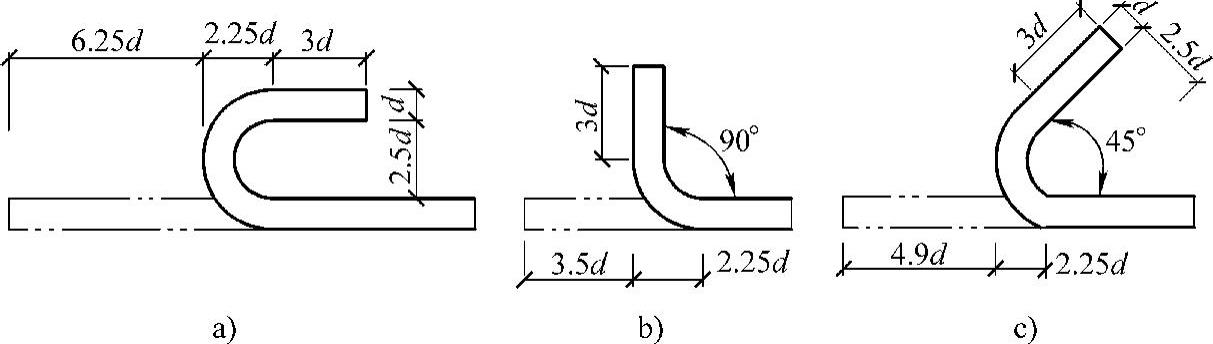

钢筋弯钩增加长度，按图3-11a～c所示的计算简图（弯心直径为2.5d、平直部分长度为3d）计算，其计算值为：半圆弯钩为6.25d，直弯钩为3.5d，斜弯钩为4.9d。计算公式如下：

1）半圆弯钩增加长度：3d₀+3.5d₀π/2-2.25d₀=6.25d₀

2）直钩弯钩增加长度：3d₀+3.5d₀π/4-2.25d₀=3.5d₀

3）斜弯弯钩增加长度：3d₀+1.5×3.5d₀π/4-2.25d₀=4.9d0

图3-11 钢筋弯钩计算简图

a）半圆弯钩 b）直弯钩 c）斜弯钩

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等会影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表3-6。

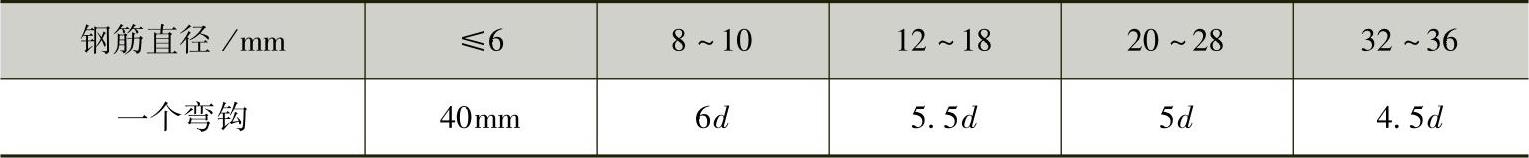

表3-6 半圆弯钩增加长度参考表（用机械弯）

3.弯曲调整值

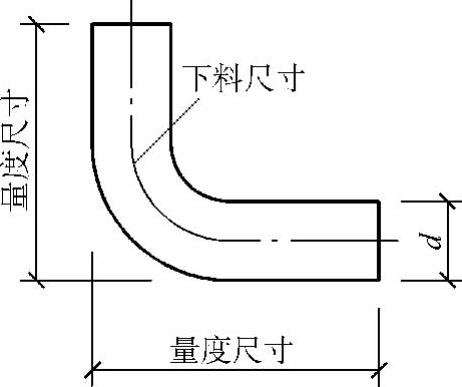

弯曲钢筋时，里侧缩短，外侧伸长，轴线长度不变，因弯曲处形成圆弧，而量尺寸又是沿直线量外包尺寸，如图3-12所示，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值，叫弯曲调整值。钢筋弯曲调整值见表3-7。

图3-12 钢筋弯曲时的量度方法

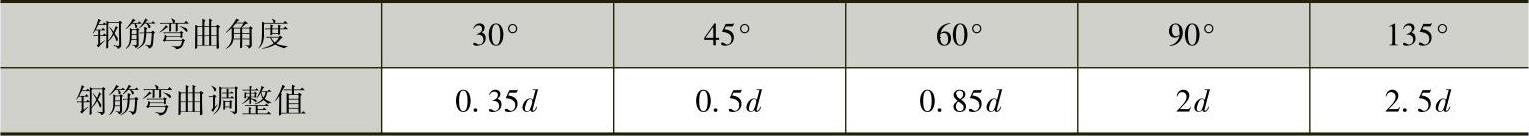

表3-7 钢筋弯曲调整值

4.弯起钢筋斜长

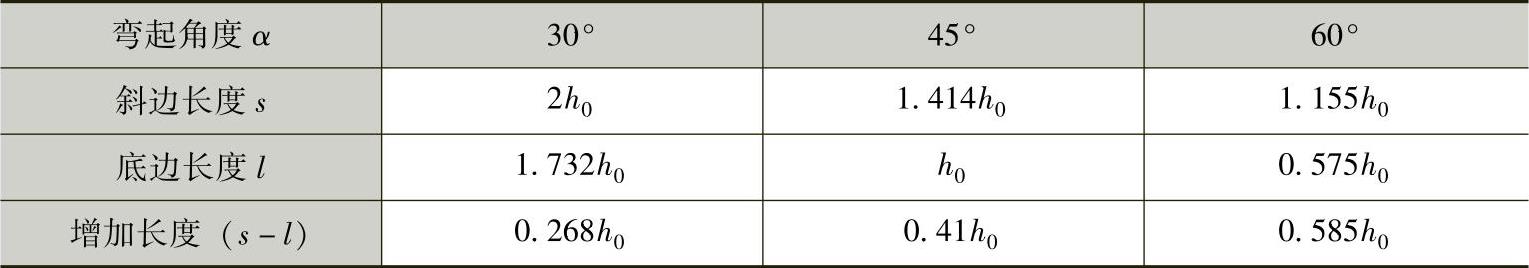

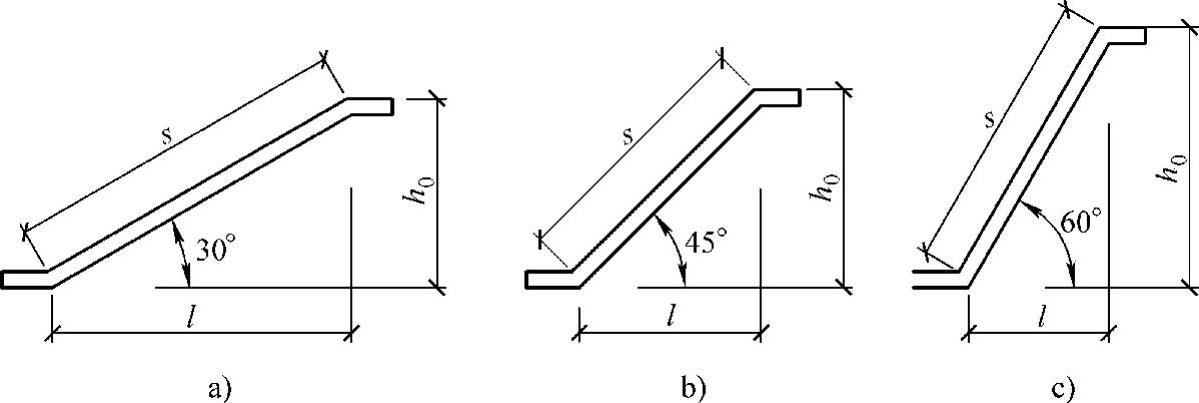

斜长计算如图3-13a～c所示，斜长系数见表3-8。(www.chuimin.cn)

图3-13 弯起钢筋斜长计算图

a）弯起角度30° b）弯起角度45° c）弯起角度60°

表3-8 弯起钢筋斜长计算系数表

注：h₀为弯起高度。

5.箍筋调整值

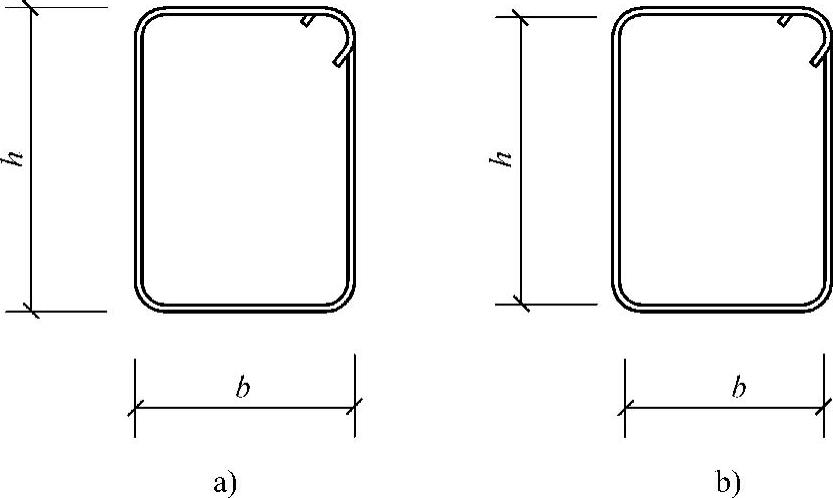

箍筋调整值是弯钩增加长度和弯曲调整值之和或差，根据箍筋外包尺寸或内皮尺寸而定，箍筋量度方法如图3-14所示。箍筋调整值见表3-9。

图3-14 箍筋量度方法

a）量外包尺寸 b）量内皮尺寸

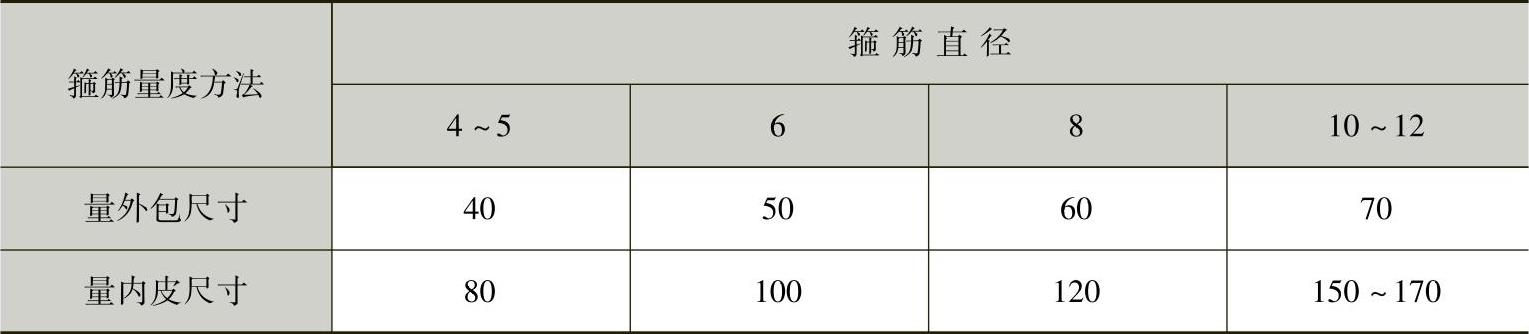

表3-9 箍筋调整值（单位：mm）

6.变截面构件箍筋下料长度

如图3-15所示，每根钢筋的长短差设为Δ，则计算公式为

Δ=（h_a-h_c）/（n-1）（3-3）

或 Δ=（h_a-h_c）/（l/a+1）（3-4）

式中 h_a——箍筋最大高度（mm）；

h_c——箍筋最小高度（mm）；

l——物件全长（mm）；

n——箍筋个数，n=s/a+1，s为

最高箍筋与最低箍筋之间的总距离（mm）；

a——箍筋间距（mm）。

图3-15 变截面构件箍筋
