编制钢筋配料单及料牌，计算下料长度

2023-10-06 理论教育版权反馈

【摘要】：4）计算每种编号钢筋的下料长度。6）填写钢筋配料单。7）填写钢筋料牌。

1.配料单编制步骤

1）熟悉图样，识读构件配筋图，弄清每一编号钢筋的品种、规格、形状和数量，以及在构件中的位置和相互关系。

2）熟悉有关国家规范对钢筋混凝土构件的一般规定（如混凝土保护层、钢筋的接头及钢筋弯钩等）。

3）绘制钢筋简图。

4）计算每种编号钢筋的下料长度。

5）计算每种编号钢筋的需要数量。

6）填写钢筋配料单。

7）填写钢筋料牌。

2.钢筋配料单的形式(www.chuimin.cn)

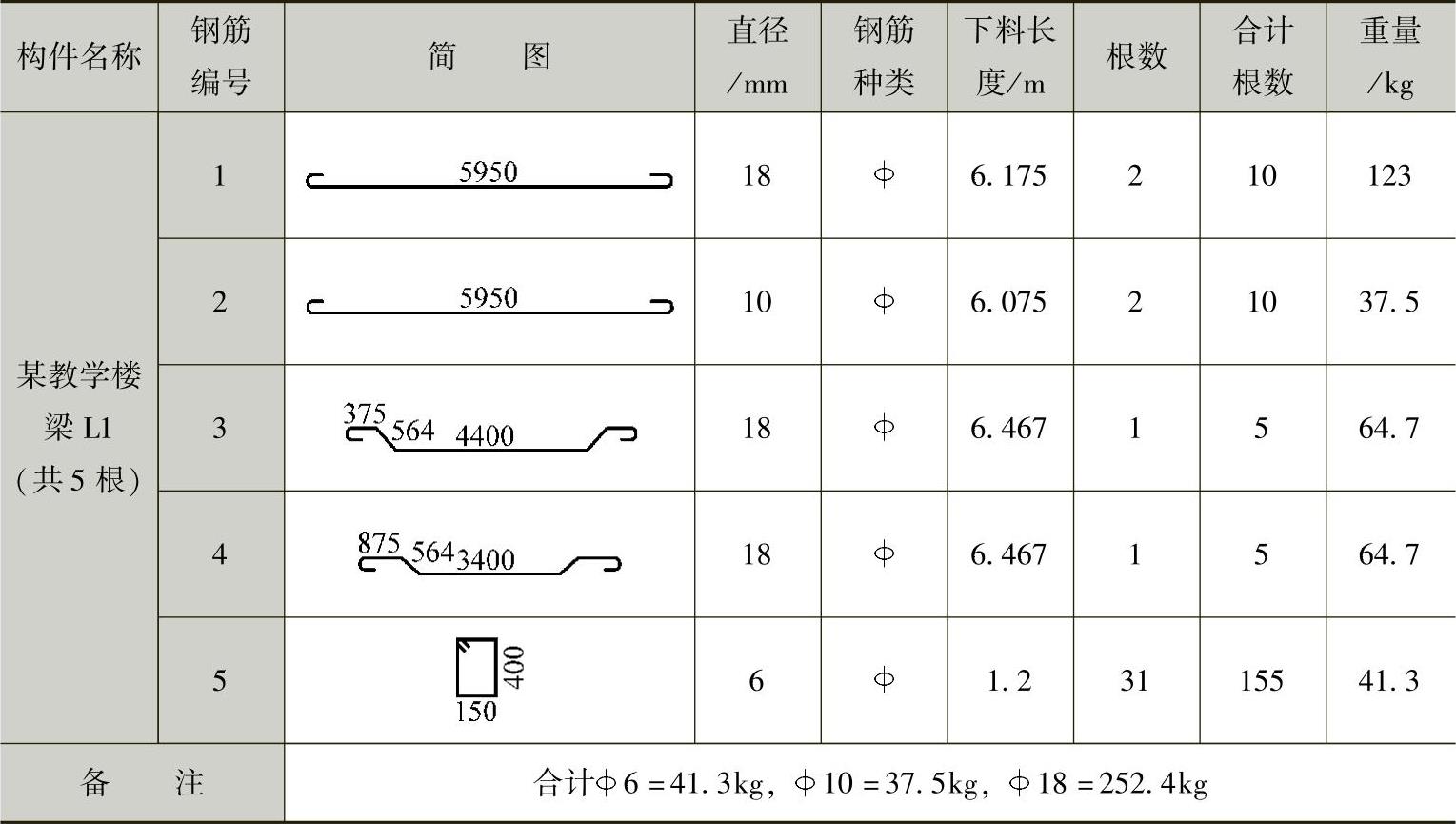

钢筋配料单一般由构件名称、钢筋编号、钢筋简图、尺寸、钢号、数量、下料长度及重量等组成（见表3-1）。

表3-1 钢筋配料单

按钢筋的编号、形状和规格计算下料长度并计算出每一编号钢筋的总长度，然后再汇总各种规格的总长度，算出其重量。当需要成形钢筋很长，还需配有接头时，应根据原材料供应情况和接头形式要求，来考虑钢筋接头的布置，其下料计算时要加上接头的长度。

3.钢筋料牌

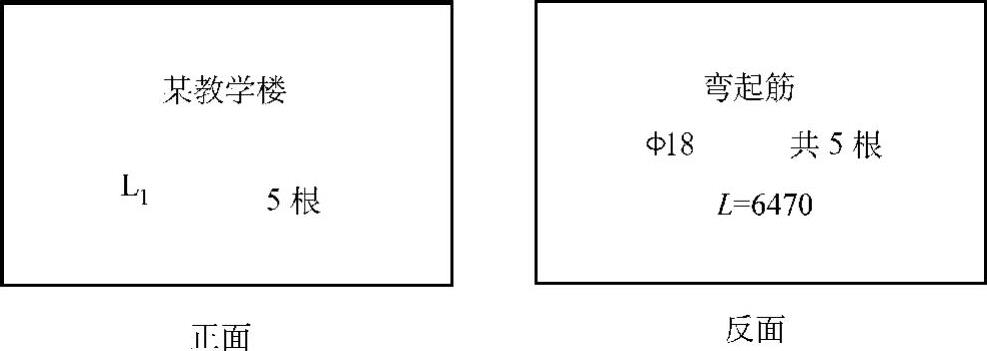

在钢筋施工过程中仅有钢筋配料单还不能作为钢筋加工与绑扎的依据，还要将每一编号的钢筋制作一块料牌。料牌可用100mm×70mm的薄木板、（竹片）或纤维板等制成。料牌随着加工工艺流程传送，最后系在加工好的钢筋上作为标志，因此料牌必须严格校核，准确无误，以免返工浪费。钢筋料牌的形式如图3-8所示。

图3-8 钢筋料牌
