钢筋镦头是指将钢筋端部制成灯笼形圆头，作为预应力筋的锚固之用。镦头设备分为冷镦机械和热镦设备两类。

图2-25 钢丝冷镦机构造及工作原理示意图

a）冷镦机构造 b）冷镦机工作原理

1.冷镦机械

（1）冷拔低碳钢丝镦头机如图2-25所示，该机的工作原理是：由4kW电动机通过皮带轮减速，使主轮带动加压凸轮，当凸缘部分与滚轮机接触，加压杠杆左端抬起，右端向下压住钢丝；与此同时，顶锻凸轮的凸缘与滑块左端的滚轮接触，使滑块沿水平方向向右推动镦模，镦模挤压已被压模卡住的钢丝，使钢丝端部冷镦成镦头帽。压模、镦模作用一次后，复位弹簧使压模、镦模回到原处，如此往复。

钢丝冷镦机工作效率很高，并且动力消耗小，镦头质量容易保证，是一种较理想的镦头机械。

短线钢模用的预应力钢丝两端均需要镦头，因此，配合钢丝冷镦机工作一般还采用转动式工作台，当钢丝一端镦头结束后，可转动工作台进行另一端镦头。

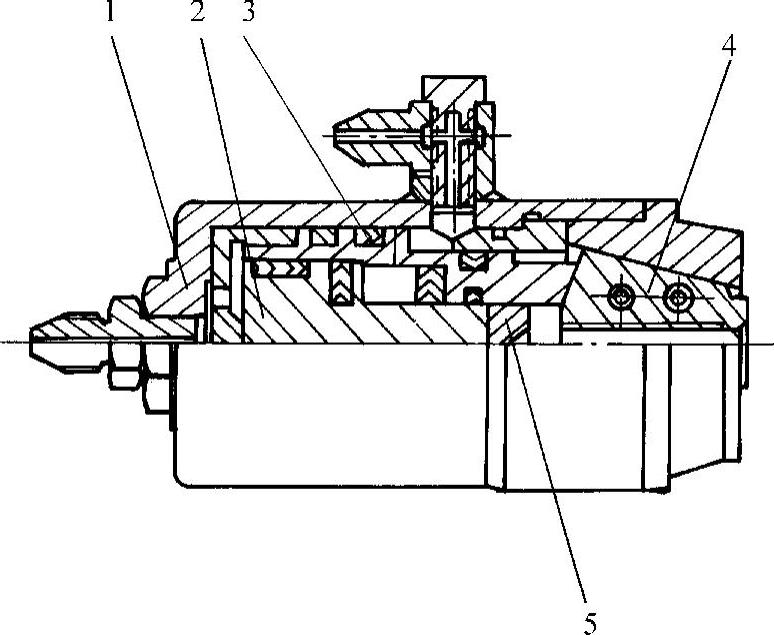

（2）碳素钢丝镦头机碳素钢丝镦头主要采用液压冷镦机，图2-26所示为可镦直径为5mm的碳素钢丝的冷镦机（BT—A），它是由缸体、夹紧活塞、镦头活塞和夹片等组成，由于采用了蝶形弹簧、液压回程等技术，使机构体积缩小，全重仅8kg。BT—A型冷镦机操作灵便，每分钟可镦头4～5个，适用于施工现场操作，使用时需配备40MPa的高压液压泵。
