钢筋工：中级楼梯施工图识读技巧

2023-10-06 理论教育版权反馈

【摘要】：图中标有代号为PTB1的是楼梯中间休息平台处的平台板，共有5块，楼层处的平台板没有单独标注，应为预制板或与相邻处整体现浇，具体情况应阅读结构平面图。平台梁共有4种类型，分别是TL1、TL2、TL3和TL4。楼梯间底层的层高为4.2m，共有28级台阶，其余各层层高为3.9m，共有26级台阶，每级台阶的高度均为150mm。TL3中有2根抗扭钢筋，直径12mm，HRB335（Ⅱ级）钢筋。还要特别提醒的是TL3是一种反梁，即梁的底部与板的底部平齐，这与一般的梁是不同的。

1.楼梯竖向布置

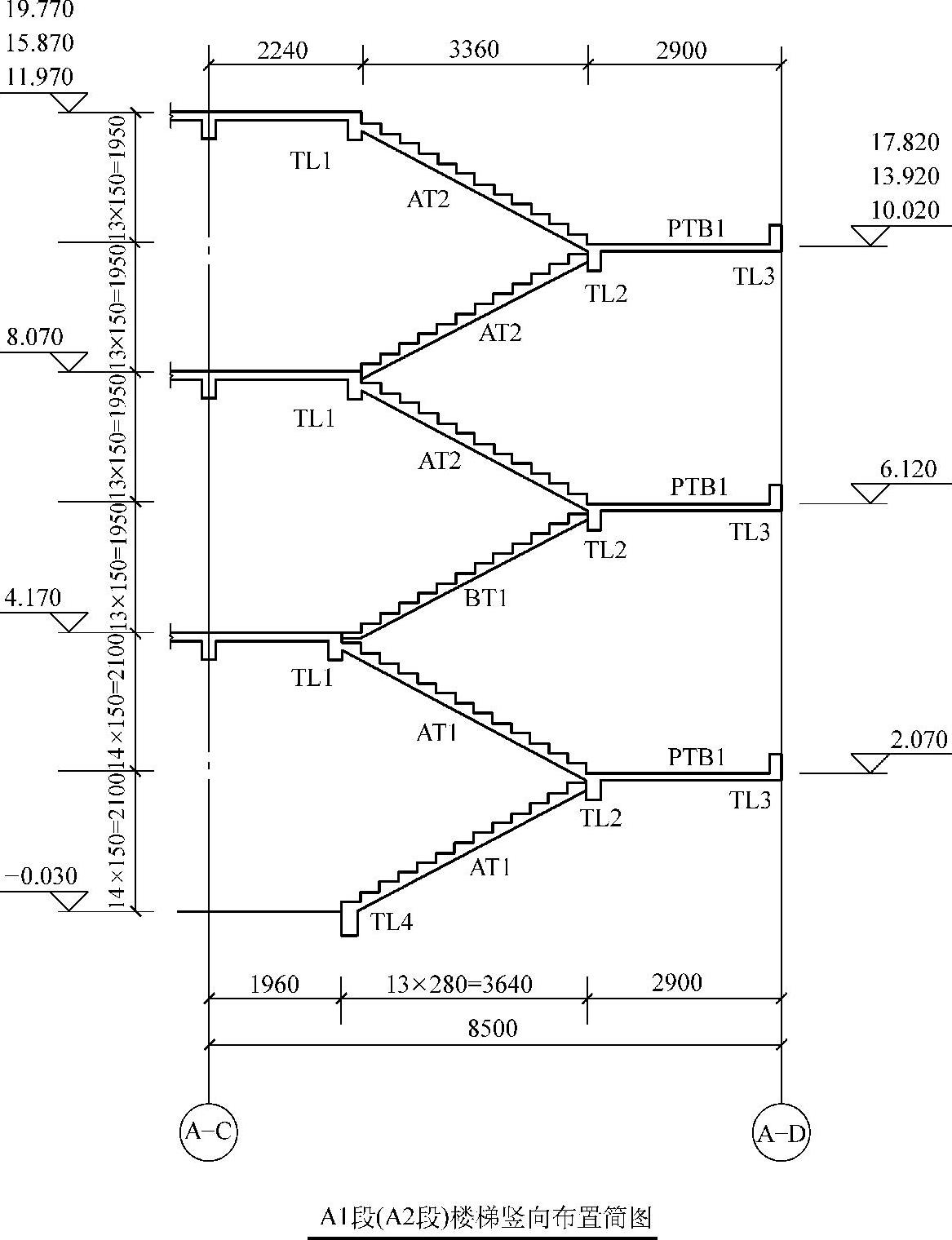

图1-13所示为楼梯结构构件的竖向布置，图中表示出以下内容：

（1）图名图名为A1段（A2段）楼梯竖向布置简图，指明了楼梯的位置，同时适用于A1段和A2段。

（2）定位轴线和图示范围水平方向的图示范围为A区Ⓒ轴至A区Ⓓ轴，轴线间距8.5m；垂直方向的图示范围为底层至六层，由于中间层完全相同，图中省去了四、五两层，将四、五、六三层合并，采用集中标注标高的形式表示。楼层的标高为结构标高，相当于楼梯间的竖向定位轴线。

图1-13 某楼梯竖向布置简图

（3）楼梯结构构件及代号图中画出了楼梯间的所有结构构件，并分别标出了相应的代号。楼梯结构构件分为3种：

1）梯段板。梯段板共有3种类型，分别是AT1、AT2和BT1。

2）平台板。图中标有代号为PTB1的是楼梯中间休息平台处的平台板，共有5块，楼层处的平台板没有单独标注，应为预制板或与相邻处整体现浇，具体情况应阅读结构平面图。

3）平台梁。平台梁共有4种类型，分别是TL1、TL2、TL3和TL4。

（4）尺寸与标高楼梯间水平方向标有两道尺寸：外道是轴线尺寸，Ⓒ轴至Ⓓ轴间的尺寸为8.5m。里道是细部尺寸，楼梯踏步宽280mm，底层有13个，楼梯段的水平投影长度为3.64m；其余各层12个，楼梯段的水平投影长度为3.36m；两边平台板的尺寸分别是2.24m（底层1.96m）和2.9m。

楼梯间底层的层高为4.2m，共有28级台阶，其余各层层高为3.9m，共有26级台阶，每级台阶的高度均为150mm。

楼梯间两侧分别标有各平台处的结构标高，比相应的建筑标高低0.03m。

2.楼梯平台板配筋

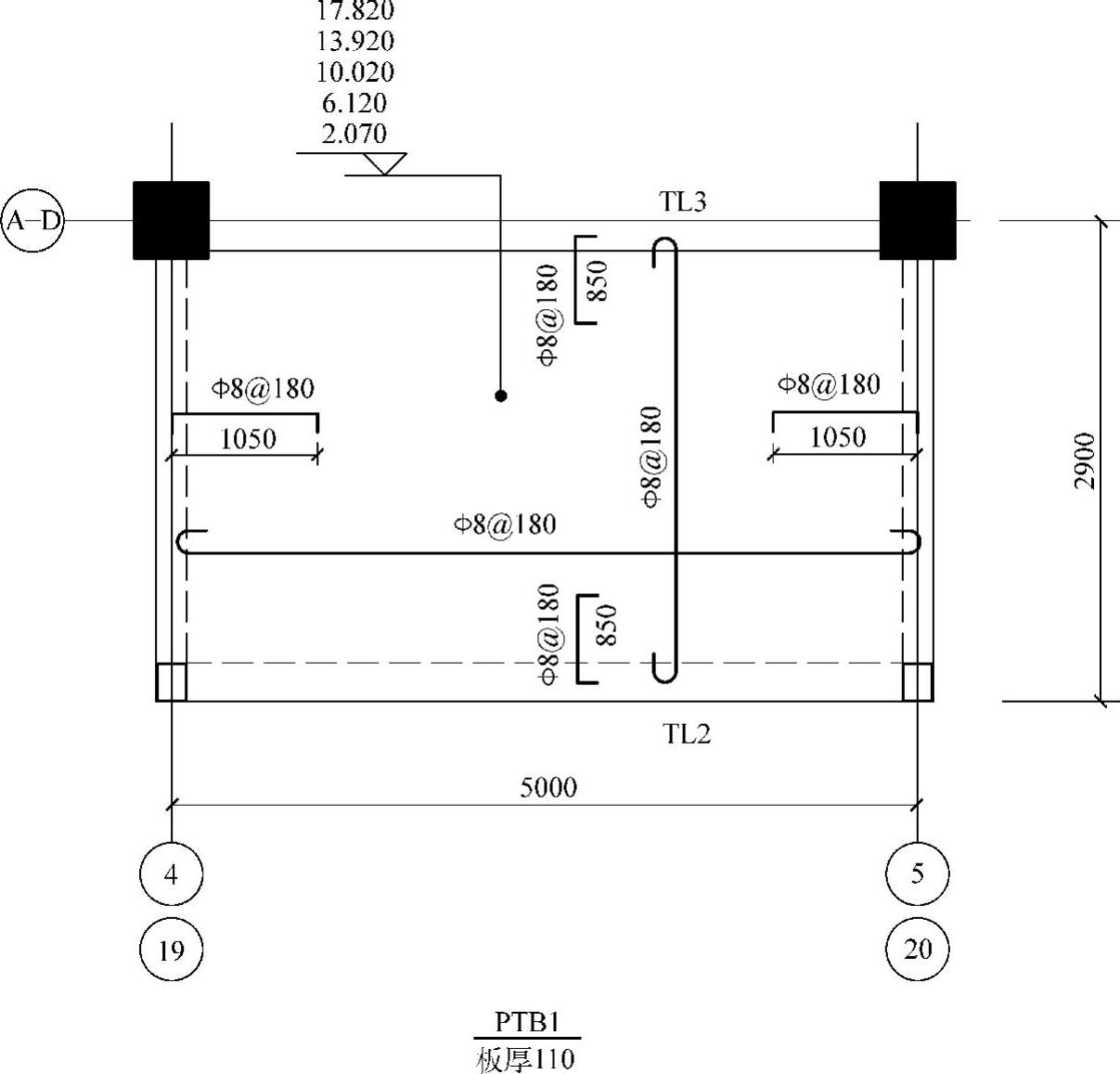

图1-14为楼梯平台板配筋图，图示内容如下：

（1）图名图名为PTB1，板厚为110mm。

（2）板的尺寸板长为5m，板宽为2.9m。

（3）轴线平台板两端的轴线分别是④轴和⑤轴，同时也适用于⑲⑲ᣘ轴和⑲⑳ᣡ轴。(www.chuimin.cn)

（4）配筋平台板两个方向底部纵筋和上部负筋全部为8@180，即直径8mm，HPB235（Ⅰ级），间距为180mm；但上部负筋的长度不同，分别是850mm和1050mm。

（5）标高平台板的标高与竖向布置图中标注的相同。

图1-14 某楼梯平台板配筋图

3.楼梯平台梁配筋

图1-15为楼梯平台梁配筋图，共有4个，以TL1为例，其图示内容如下：

图1-15 楼梯平台梁配筋图

（1）图名图名为TL1。

（2）梁截面尺寸梁宽250mm，梁高400mm。

（3）纵筋顶部纵筋为214，底部纵筋为325。

（4）箍筋箍筋为8@150。

（5）标高平台梁的标高与竖向布置图中标注的相同。

TL2除了标高不同外，其余与TL1完全相同。

TL3中有2根抗扭钢筋，直径12mm，HRB335（Ⅱ级）钢筋。此外，TL3的底部纵筋与TL1也不同，为220+116。还要特别提醒的是TL3是一种反梁，即梁的底部与板的底部平齐，这与一般的梁是不同的。

TL4是楼梯第一个上行梯段的底部支承梁，是一根独立梁，其断面尺寸和配筋与TL1完全相同。
