图1-11所示为某钢筋混凝土框架梁配筋图的局部，识读如下：

（1）图名图名为A1段出屋面间梁配筋图。

（2）轴线与柱网同训练1。

（3）配筋表示方法该图采用的是截面表示方法，以集中标注为主，对局部不同的地方，采用了原位标注的方式。

（4）梁的中心位置 ④轴线上的梁WKL62，梁宽250mm，轴线两边的距离分别是150mm和100mm。⑤轴线上的梁与④轴线上的梁偏心方向完全相反，其余则相同。

（5）梁截面尺寸与配筋该局部图中共表示出4根梁的截面尺寸与具体配筋，其中⑤轴线上的梁与④轴线上的梁完全相同，其编号为WKL62，Ⓒ轴梁的编号为WKL63，Ⓓ轴梁的编号为WKL64。图中对这3根不同编号的梁分别进行了集中标注，以Ⓓ轴梁WKL64为例，其具体标注内容如下：(www.chuimin.cn)

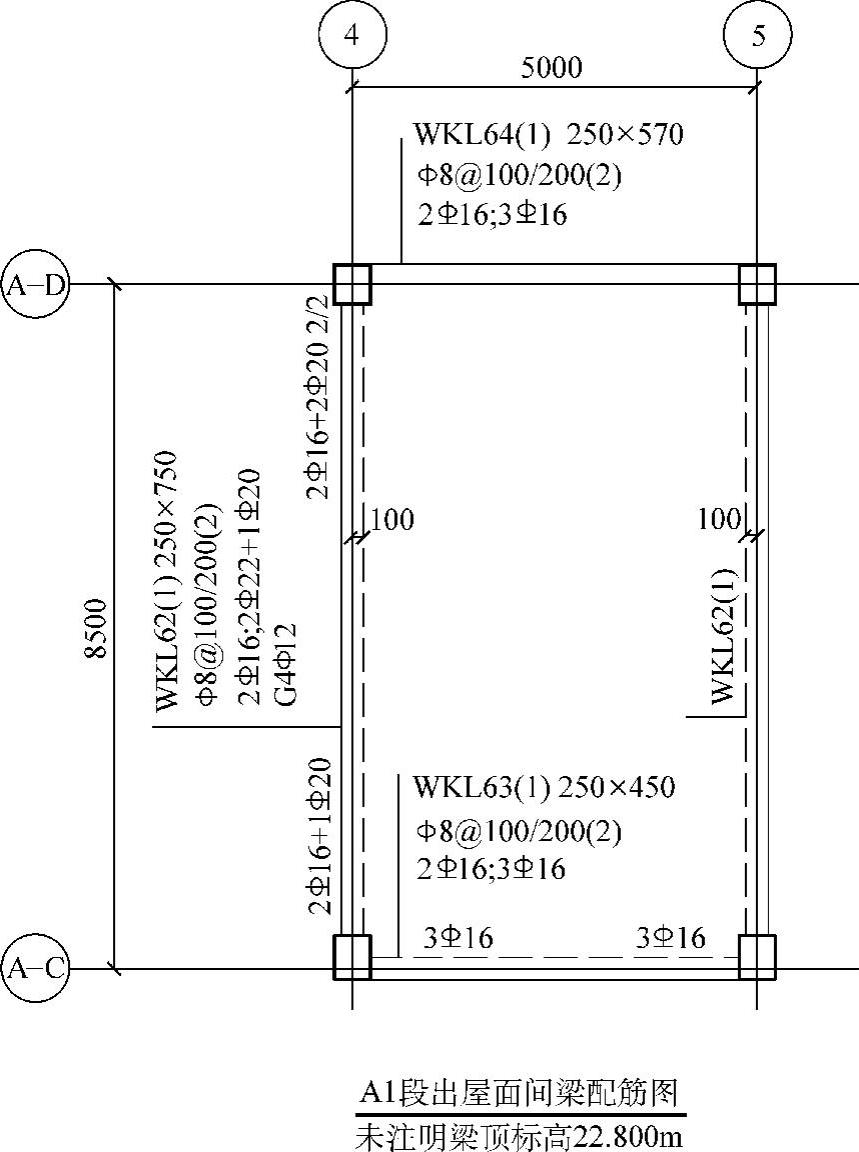

图1-11 某钢筋混凝土框架梁配筋图（局部）

第一行，表示该梁的编号为WKL64，1跨，无悬挑，梁宽度为250mm，梁高度为570mm；第二行，表示出该梁的箍筋，其直径为8mm，Ⅰ级钢，间距为200mm，加密区间距为100mm，双肢箍；第三行，表示出该梁的纵筋，上部为2根通长Ⅱ级钢筋，直径16mm，下部为3根通长Ⅱ级钢筋，直径16mm。

梁WKL63与梁WKL64基本相同，但梁高度为450mm。另外，梁WKL63中，根据原位标注，其上部负筋为316。
