中级钢筋工:钢筋混凝土柱平法施工图

【摘要】:钢筋混凝土框架结构柱平法施工图有两种注写方式,分别为列表注写方式和截面注写方式。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时,b1、b2和h1、h2中的某项为零或为负值。柱平法施工图截面注写示例 图1-2所示为柱平法施工图截面注写方式的示例。

钢筋混凝土框架结构柱平法施工图有两种注写方式,分别为列表注写方式和截面注写方式。

1.柱平法施工图列表注写方式

(1)列表注写方式 列表注写方式,是在柱平面布置图上(一般只需采用适当比例绘制一张柱平面布置图,包括框架柱、框支柱、梁上柱和剪力墙上柱),分别在同一编号的柱中选择一个(有时需要选择几个)截面标注几何参数代号(选择有代表性的柱标注截面几何参数代号);在柱表中注写柱号、柱段起止标高、几何尺寸(含柱截面对轴线的偏心情况)与配筋的具体数值,并配以各种柱截面形状及其类型图,来表达柱平法施工图。

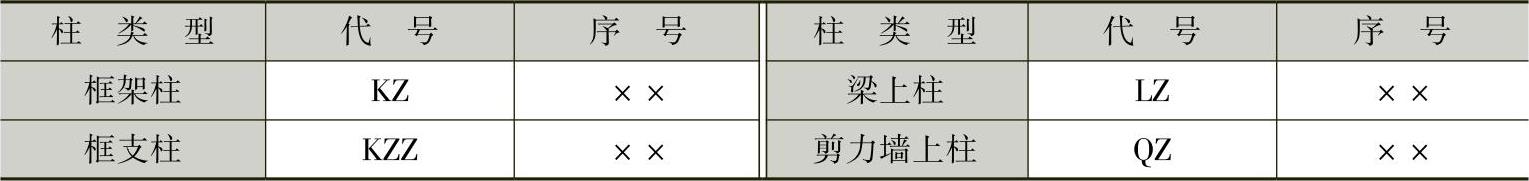

1)柱编号。柱编号由类型代号和序列号组成,见表1-1。

1-1 柱编号


KZ××,代号为汉语拼音的缩写,序号为阿拉伯数字

截面改变处或配筋改变处须分段!

2)柱各段的起止标高。自柱的根部往上以截面改变位置或配筋改变处为界分段注写。框架柱和框支柱的根部标高系指基础顶面标高;芯柱的根部标高系指根据结构实际需要而定的起始位置标高;梁上柱的根部标高系指梁顶面标高;剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时,其根部标高为墙顶面标高;当柱与剪力墙重叠一层时,其根部标高为墙顶面往下一层的结构层楼面标高。

3)柱几何尺寸。柱截面尺寸bh及与轴线关系的几何参数b1b2h1h2的具体数值关系为b=b1+b2h=h1+h2。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时,b1b2h1h2中的某项为零或为负值。

4)柱纵筋。当柱纵筋直径相同,各边根数也相同时,纵筋在“全部纵筋”一栏中;除此之外,柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写。对于采用对称配筋的矩形截面柱,可仅注一侧中部筋,对称边省略不注。

5)箍筋。箍筋类型号及箍筋肢数在箍筋类型栏内注写。具体工程所设计的各种箍筋类型图以及箍筋复合的具体方式,画在表的上部或图中的适当位置,并在其上标注与表中相对的bh,并编上“类型号”。

柱箍筋要注写钢筋级别、直径和间矩。在抗震设计中,用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。施工人员须根据标准构件详图的规定,在规定的几种长度值中取其最大者作为加密区长度。

例如,978-7-111-47852-2-Chapter01-2.jpg10@100/250,表示箍筋为HPB235(Ⅰ级)钢筋,直径为10mm,加密区间距为100mm,非加密区间距为250mm。

当箍筋沿柱全高间距不变时,则不使用“/”线。例如,978-7-111-47852-2-Chapter01-3.jpg10@100,表示箍筋为HPB235(Ⅰ级)钢筋,直径为10mm,间距为100mm,沿柱全高加密。

当圆柱采用螺旋箍筋时,需在箍筋前加“L”,例如,L978-7-111-47852-2-Chapter01-4.jpg10@100/200,表示采用螺旋箍筋,HPB235(Ⅰ级)钢筋,直径为10mm,加密区间距为100mm,非加密区间距为200mm。

当柱(包括芯柱)纵筋采用搭接连接,且为抗震设计时,在柱纵筋长度范围内的箍筋均应按不大于5dd为柱纵筋较小直径)并不大于100mm的间距加密。(www.chuimin.cn)

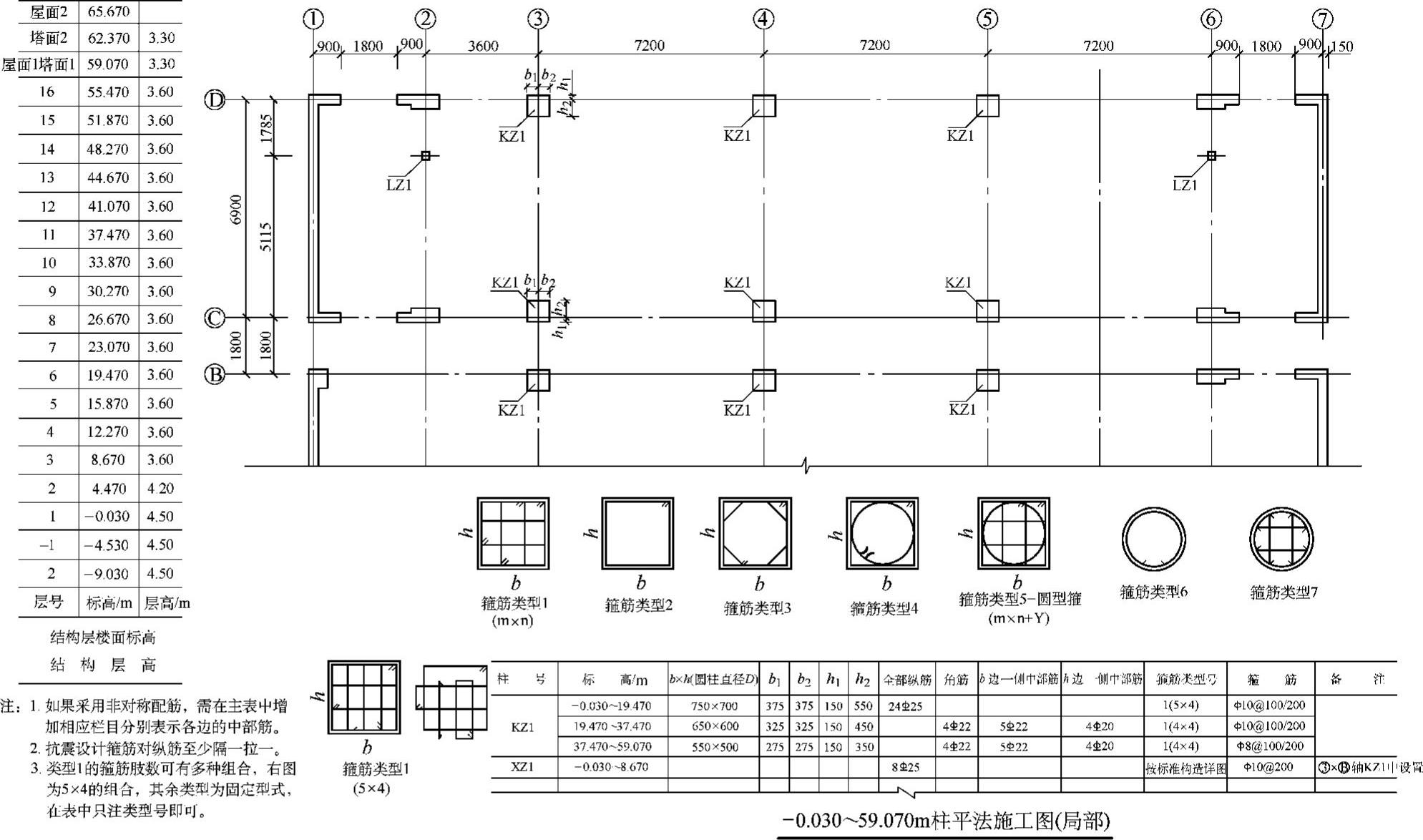

(2)柱平法施工图列表注写方式示例 图1-1所示为柱平法施工图列表注写方式的示例。

1)图中KZ1柱,标高在-0.030~19.470m处,截面尺寸为b×h=750mm×700mm,全部纵筋配有24根直径为25mm的HRB335(Ⅱ级)钢筋,各边钢筋根数相同。箍筋采用类型1,肢数一边为5肢,另一边为4肢;978-7-111-47852-2-Chapter01-5.jpg10@100/200,表示箍筋为HPB235(Ⅰ级)钢筋,直径为10mm,加密区间距为100mm,非加密区间距为200mm。


图1-1 柱平法施工图列表注写方式示例

2)图中KZ1柱标高在19.470~37.470m处,截面尺寸为b×h=650mm×600mm,纵筋角筋配有4根直径为22mm的HRB335(Ⅱ级)钢筋;b边一侧中部配有5根直径为22mm的HRB335(Ⅱ级)钢筋;h边一侧中部配有4根直径为20mm的HRB335(Ⅱ级)钢筋。箍筋采用类型1,肢数为4肢;978-7-111-47852-2-Chapter01-7.jpg10@100/200,表示箍筋为HPB235(Ⅰ级)钢筋,直径为10mm,加密区间距为100mm,非加密区间距200mm。

2.柱平法施工图截面注写方式

(1)截面注写方式 截面注写方式,是在按标准层绘制的柱平面布置图的柱截面上,分别在同一编号的柱中选择一个截面,以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。对所有柱截面进行编号,从相同编号中选一个截面,按另一个比例原位放大绘制柱截面配筋图,并在各配筋图上继其编号后再注写截面尺寸b×h、角筋或全部纵筋、箍筋的具体数值,并在柱截面配筋图上标注柱截面与轴线关系b1b2h1h2的具体数值。

当纵筋采用两种直径时,要再次注写截面各边钢筋的具体数值。对于采用对称配筋的矩形截面柱,可仅在一侧注写中部筋,对称边省略不注。

当采用截面注写方式时,可以根据具体情况,在一个柱平面布置图上加用小括号“()”和尖括号“<>”来区分和表达不同标准层的注写数值。

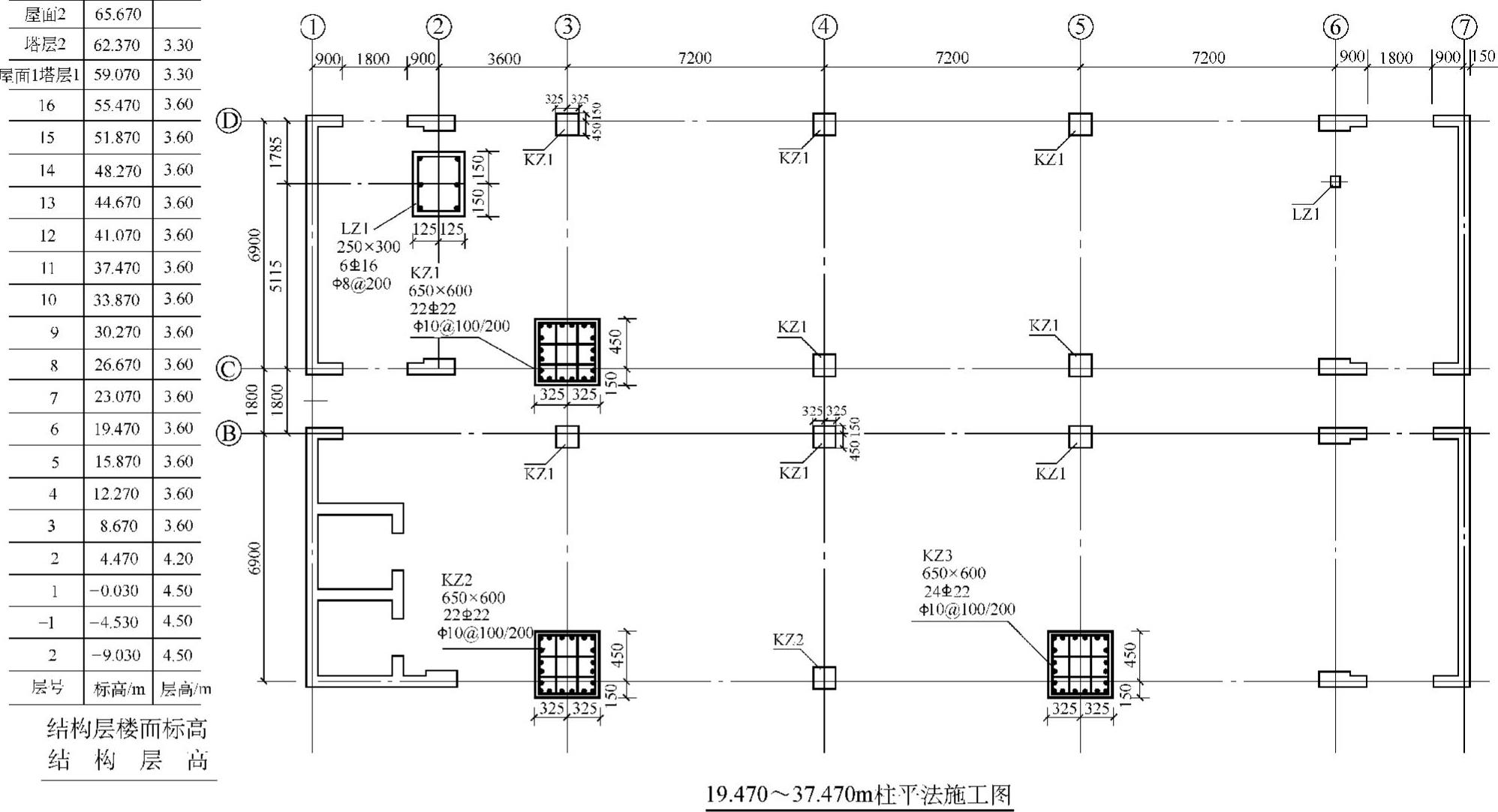

(2)柱平法施工图截面注写示例 图1-2所示为柱平法施工图截面注写方式的示例。

1)图中KZ1柱,标高在19.470~37.470m处,截面尺寸为b×h=650mm×600mm,纵筋角筋配有4根直径为22mm的HRB335(Ⅱ级)钢筋;b边一侧中部配有5根直径为22mm的HRB335(Ⅱ级)钢筋;h边一侧中部配有4根直径为20mm的HRB335(Ⅱ级)钢筋。箍筋是直径为10mm的HPB235级(Ⅰ级)钢筋,加密区间距为100mm,非加密区间距为200mm。

2)图中KZ2柱,标高在19.470~37.470m处,截面尺寸为b×h=650mm×600mm,纵筋角筋配有4根直径为22mm的HRB335(Ⅱ级)钢筋;b边一侧中部配有5根直径为22mm的HRB335(Ⅱ级)钢筋;h边一侧中部配有4根直径为22mm的HRB335(Ⅱ级)钢筋。箍筋是直径为10mm的HPB235级(Ⅰ级)钢筋,加密区间距为100mm,非加密区间距为200mm。

3)图中KZ3柱,标高在198.470~37.470m处,截面尺寸为b×h=650mm×600mm,纵筋配有24根直径为22mm的HRB335(Ⅱ级)钢筋,各边钢筋均匀布置,数量相同。箍筋是直径为10mm的HPB235(Ⅰ级)钢筋,加密区间距为100mm,非加密区间200mm。

4)图中LZ1柱,标高在19.470~37.470m处,截面尺寸为b×h=250mm×300mm,纵筋配有6根直径为16mm的HRB335(Ⅱ级)钢筋,在h边一侧各配有3根。箍筋是直径为10mm的HPB235(Ⅰ级)钢筋,间距为200mm。


图l-2 柱平法施工图截面注写方式示例
