设计中心图块组合住房布局截面图

2023-10-05 理论教育版权反馈

【摘要】：单击“标准”工具栏的“设计中心”按钮，弹出“设计中心”对话框，将设计中心中的“Kitchens”“House Designer”“Home Space Planner”图块拖动到工具选项板的“住房”选项卡中，如图3-29所示。图3-29 向工具选项板插入设计中心图块4）绘制住房结构截面图。利用以前学过的“绘图”命令与“编辑”命令绘制住房结构截面图，如图3-30所示。图3-30 住房结构截面图图3-31 将“House Space Planner”图块拖动到当前图形中对该图块进行分解操作，将“House Space Planner”图块分解成单独的小图块集。

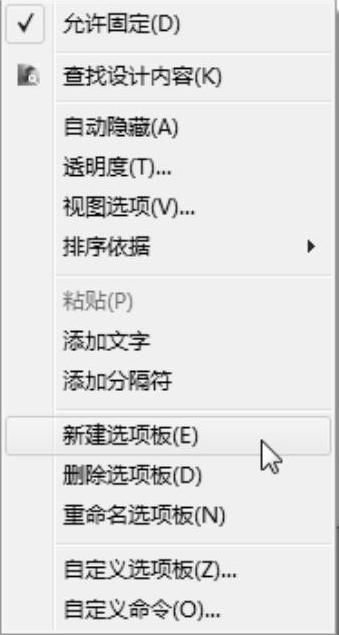

1）打开工具选项板。单击“标准”工具栏的“工具选项板”按钮，弹出“工具选项板”对话框，如图3-26所示。单击鼠标右键，弹出快捷菜单，如图3-27所示。

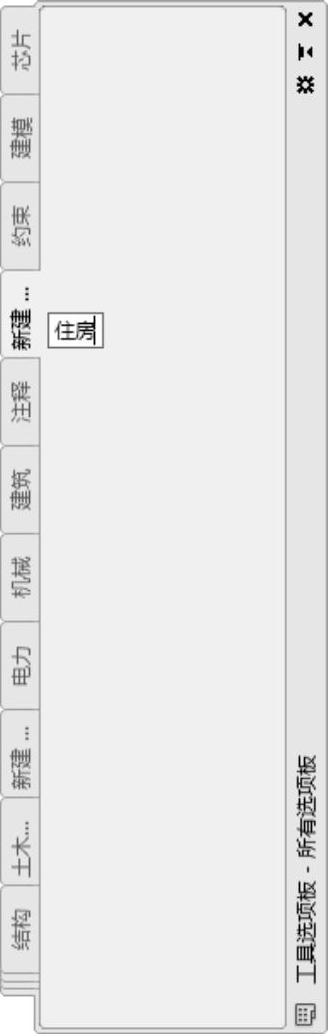

2）新建工具选项板。在快捷菜单中选择“新建选项板”命令，建立新的工具选项板选项卡。将新建工具栏命名为“住房”，按<Enter>键确认。新建的“住房”工具选项板选项卡如图3-28所示。

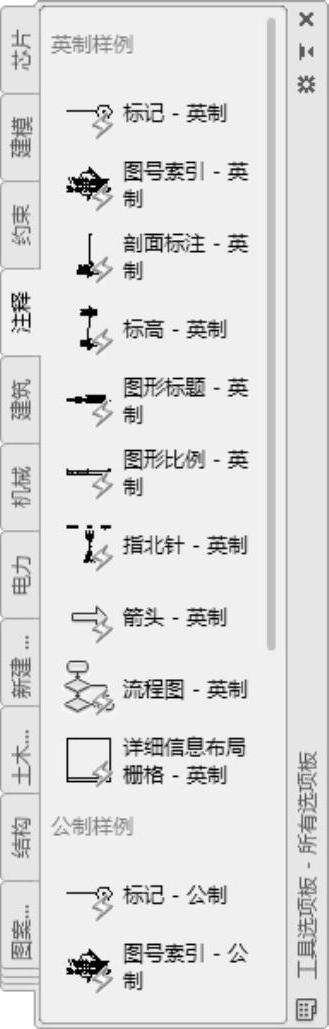

图3-26 工具选项板

图3-27 快捷菜单

图3-28 “住房”工具选项板选项卡

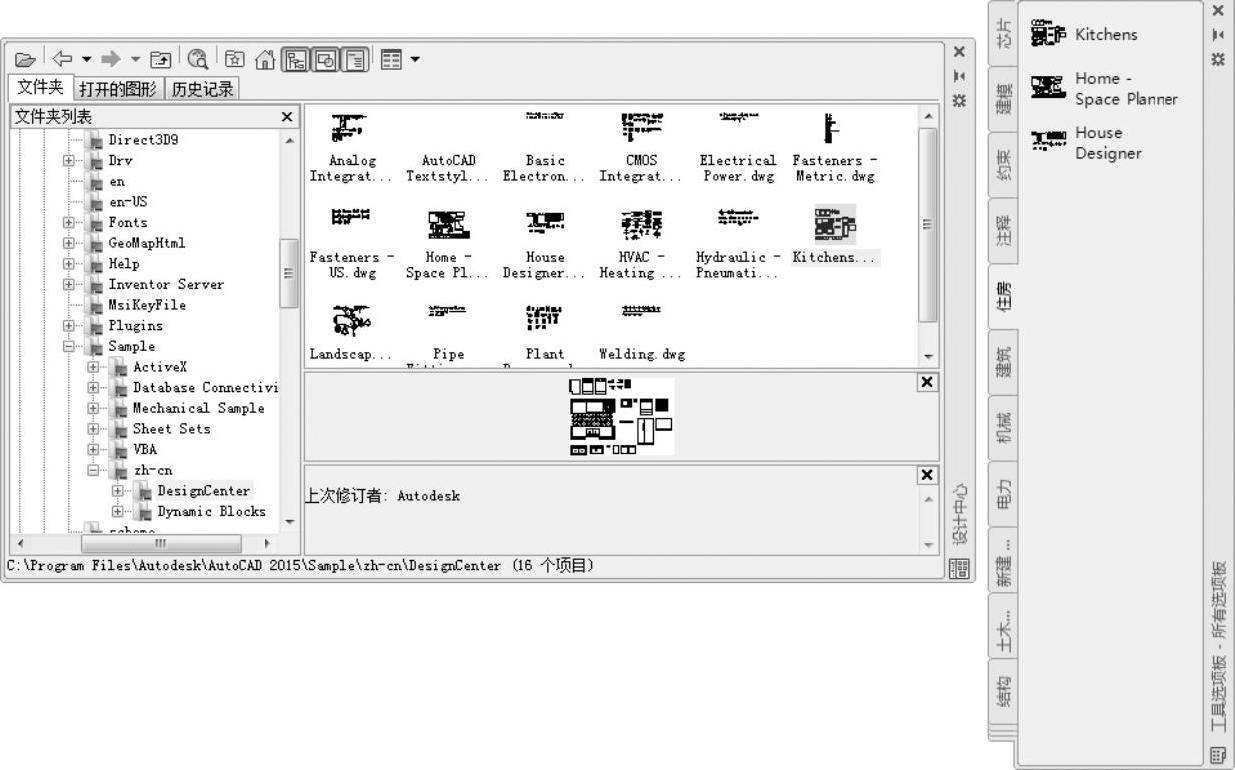

3）向工具选项板插入设计中心图块。单击“标准”工具栏的“设计中心”按钮，弹出“设计中心”对话框，将设计中心中的“Kitchens”“House Designer”“Home Space Planner”图块拖动到工具选项板的“住房”选项卡中，如图3-29所示。

图3-29 向工具选项板插入设计中心图块

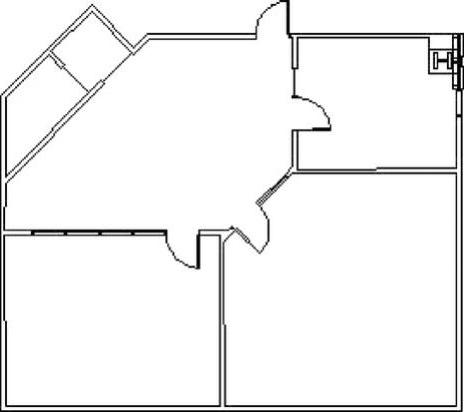

4）绘制住房结构截面图。利用以前学过的“绘图”命令与“编辑”命令绘制住房结构截面图，如图3-30所示。其中进门为餐厅，左边为厨房，右边为卫生间，正对为客厅，客厅左边为寝室。

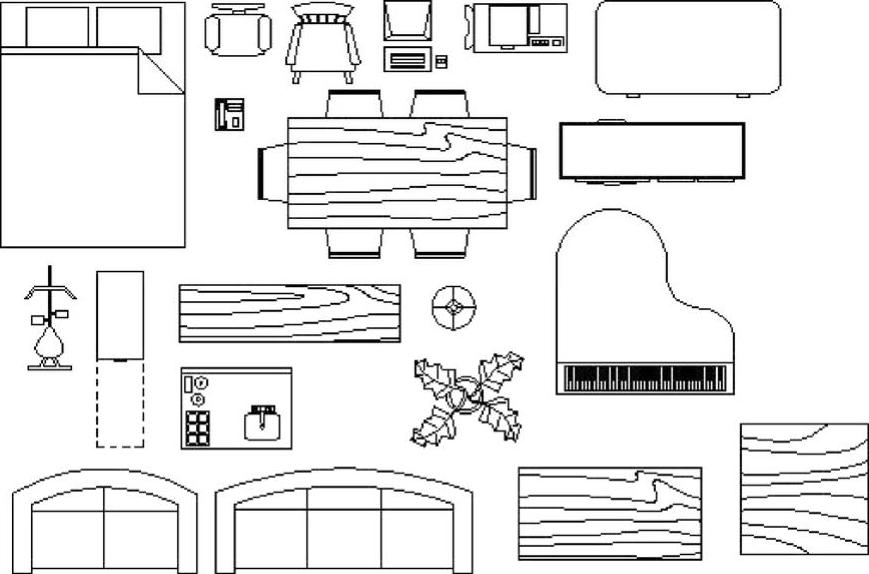

5）布置餐厅。将工具选项板中的“House Space Planner”图块拖动到当前图形中，利用“缩放”命令调整所插入的图块与当前图形的相对大小，如图3-31所示。

图3-30 住房结构截面图

图3-31 将“House Space Planner”图块拖动到当前图形中

对该图块进行分解操作，将“House Space Planner”图块分解成单独的小图块集。

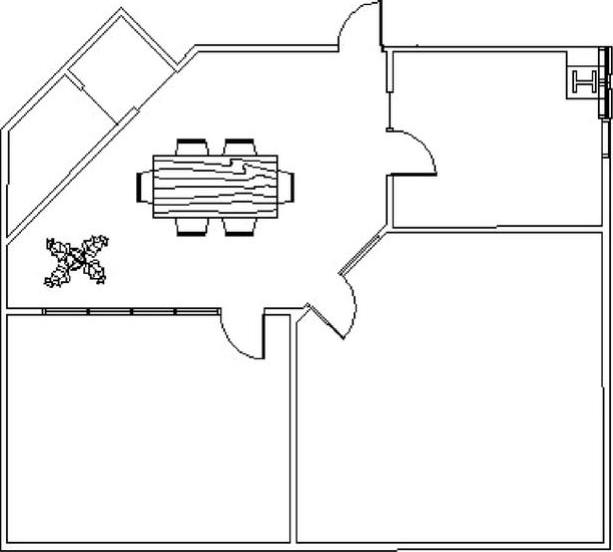

将图块集中的“饭桌”和“植物”图块拖动到餐厅中的适当位置，如图3-32所示。(www.chuimin.cn)

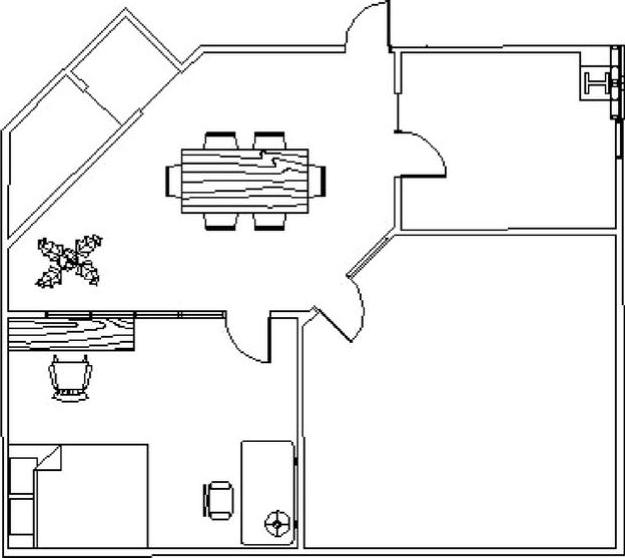

6）布置寝室。将“双人床”图块移动到当前图形的寝室中，再利用“旋转”和“移动”命令进行位置调整。用同样方法将“琴桌”“书桌”“台灯”和两个“椅子”图块移动并旋转到当前图形的寝室中，如图3-33所示。

图3-32 布置餐厅

图3-33 布置寝室

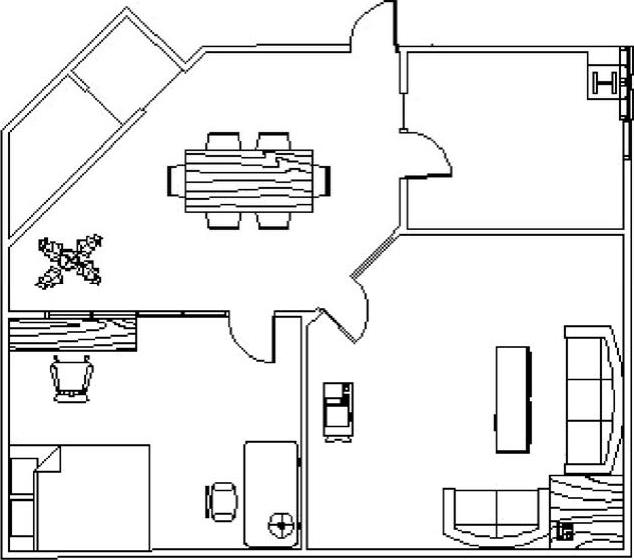

7）布置客厅。用同样方法将“转角桌”“电视机”“茶几”和两个“沙发”图块移动并旋转到当前图形的客厅中，如图3-34所示。

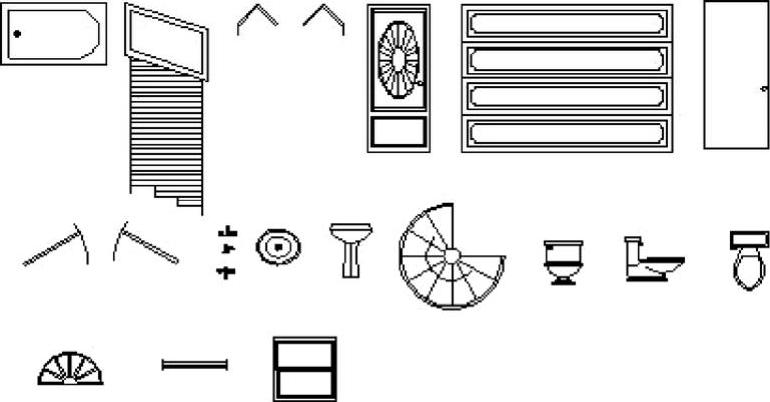

8）布置厨房。将工具选项板中的“House Designer”图块拖动到当前图形中，利用“缩放”命令调整所插入的图块与当前图形的相对大小，如图3-35所示。

对该图块进行分解操作，将“House Designer”图块分解成单独的小图块集。

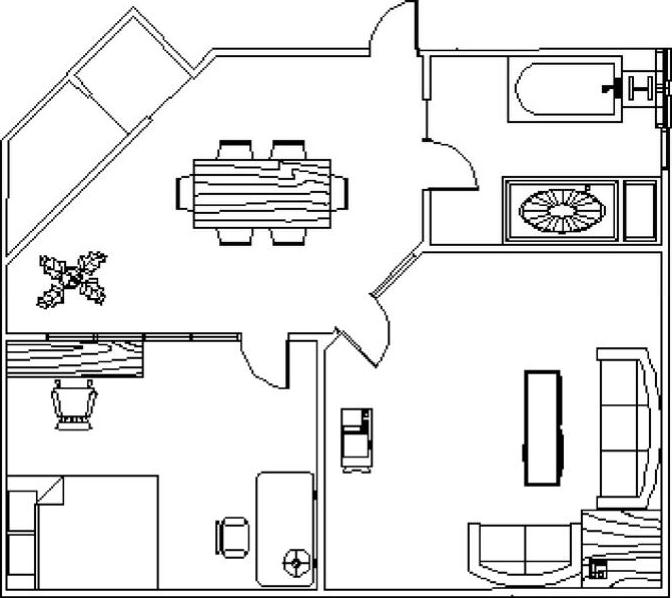

用同样方法将“灶台”“洗菜盆”和“水龙头”图块移动并旋转到当前图形的厨房中，如图3-36所示。

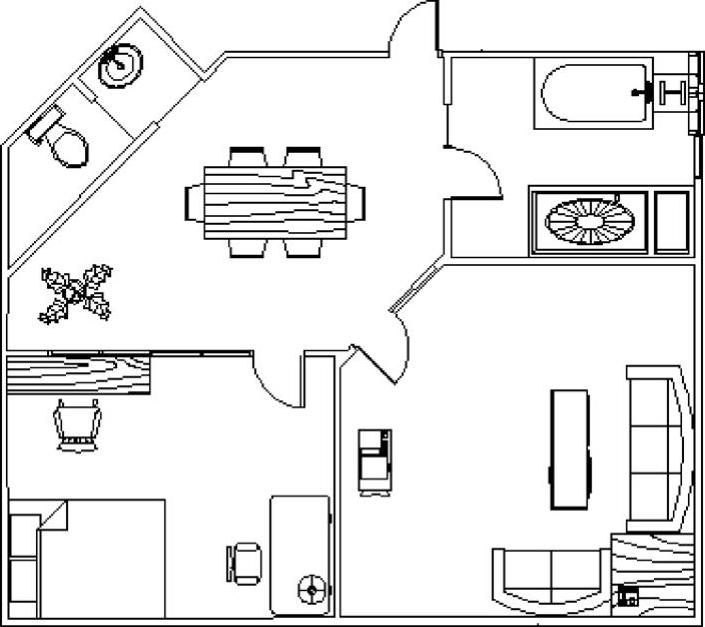

9）布置卫生间。用同样方法将“马桶”和“洗脸盆”图块移动并旋转到当前图形的卫生间中，复制“水龙头”图块并旋转移动到洗脸盆上。删除当前图形中其他没有用处的图块，最终绘制出的图形如图3-37所示。

图3-34 布置客厅

图3-35 插入“House Designer”图块

图3-36 布置厨房

图3-37 布置卫生间
