实例：使用AutoCAD2015设计沙发和茶几
【摘要】：本小节将详细介绍如图2-92所示的沙发的绘制方法与操作技巧，使读者从中学习到使用AutoCAD2015的相关功能命令绘制室内装饰家具的方法。图2-92 沙发1）先绘制其中单个沙发造型，如图2-93所示。命令：POINT当前点模式：PDMODE=99PDSIZE=25.0000指定点：图2-97 创建另外一侧扶手图2-98 创建背部扶手轮廓图2-99 完善背部扶手轮廓图2-100 修改沙发面10）进一步细化沙发面造型，使其更为形象，如图2-102所示。[是/否]：N图2-103 绘制4座沙发注意先绘制
本小节将详细介绍如图2-92所示的沙发的绘制方法与操作技巧，使读者从中学习到使用AutoCAD2015的相关功能命令绘制室内装饰家具的方法。

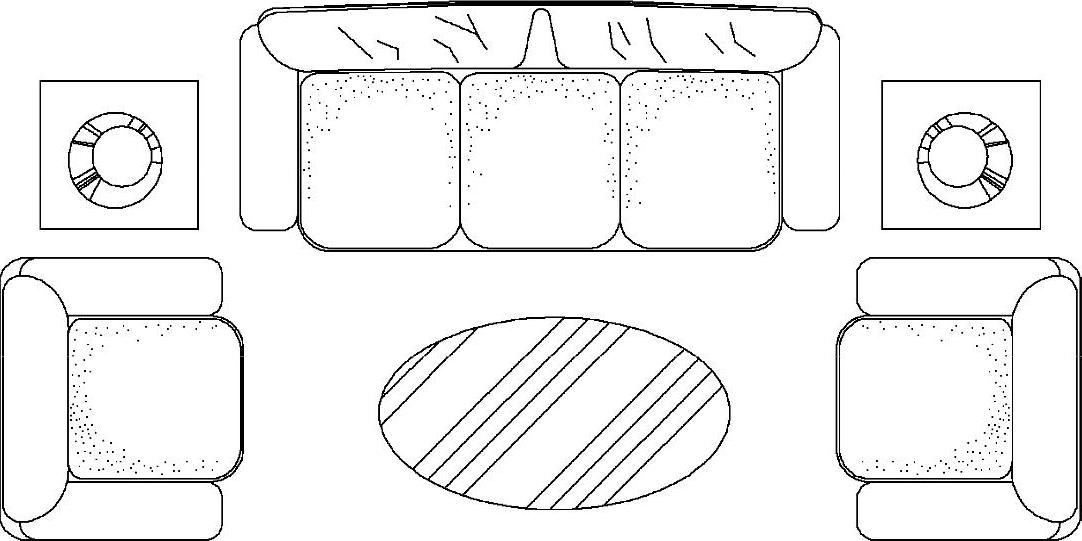

图2-92 沙发

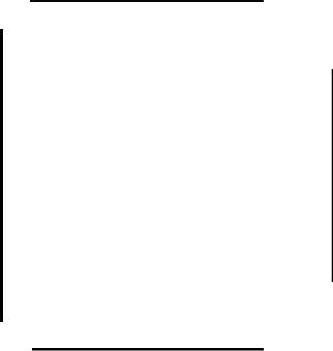

1）先绘制其中单个沙发造型，如图2-93所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
指定下一点或[放弃（U）]：（按<Enter>键）
注意
使用“LINE”命令绘制沙发面的4边，注意其相对位置和长度的关系。

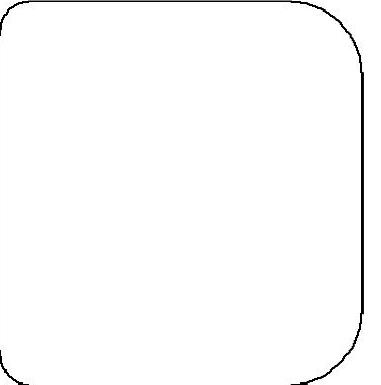

2）单击“绘图”工具栏中的“圆弧”按钮
，将沙发面4边连接起来，得到完整的沙发面，如图2-94所示。
命令：ARC
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）

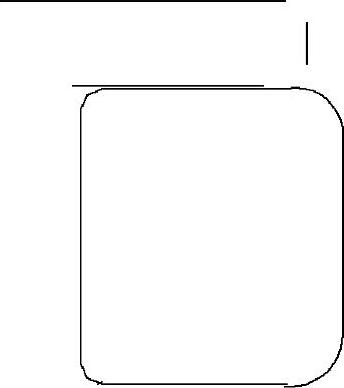

3）侧面扶手的绘制，如图2-95所示。
命令：LINE（输入“直线”命令）
指定第一点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
4）绘制侧面扶手弧边线，如图2-96所示。
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
图2-93 创建沙发面4边
图2-94 连接边角
图2-95 绘制扶手
图2-96 绘制侧面扶手弧边线

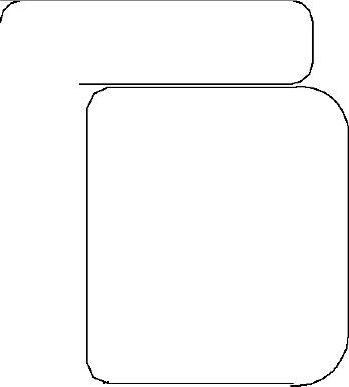

5）执行“镜像”命令，绘制另外一个方向的扶手轮廓，如图2-97所示。
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到7个，总计8个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”，按<Enter>键保留原有图形）
注意
以中间的轴线位置作为镜像线进行镜像，绘制出另外一个方向的扶手轮廓。

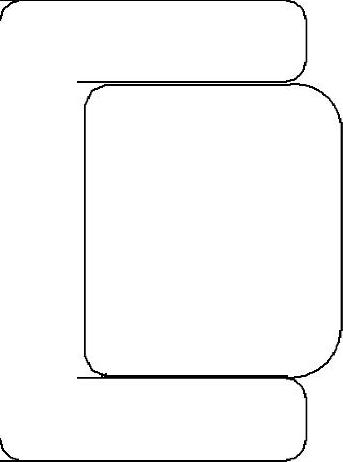

6）绘制沙发背部的扶手轮廓，如图2-98所示。
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到4个，总计4个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”，按<Enter>键保留原有图形）

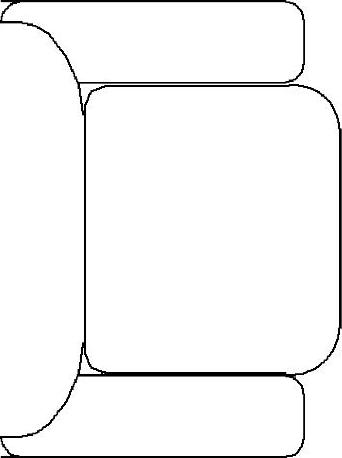

7）继续完善沙发背部扶手轮廓，如图2-99所示。
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到4个，总计4个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”，按<Enter>键保留原有图形）

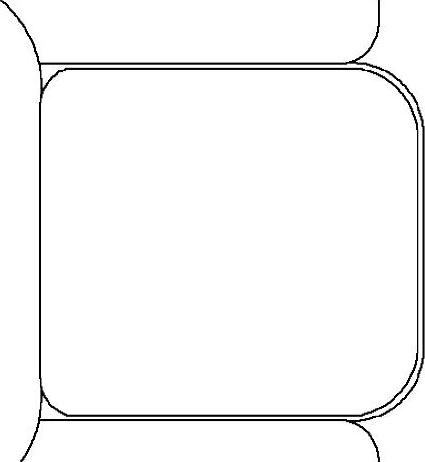

8）对沙发面造型进行修改，使其更为形象，如图2-100所示。
命令：OFFSET（偏移生成平行线）
当前设置：删除源=否图层=源OFFSETGAPTYPE=0
指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>：（输入偏移距离或指定通过点位置）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（选择要偏移的图形）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：
……
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（按<Enter>键结束）
9）细化沙发面造型，如图2-101所示。
命令：POINT（输入“画点”命令）
当前点模式：PDMODE=99PDSIZE=25.0000（系统变量的PDMODE、PDSIZE设置数值）
指定点：（使用鼠标在屏幕上直接指定点的位置，或直接输入点的坐标）
图2-97 创建另外一侧扶手
图2-98 创建背部扶手轮廓
图2-99 完善背部扶手轮廓
图2-100 修改沙发面

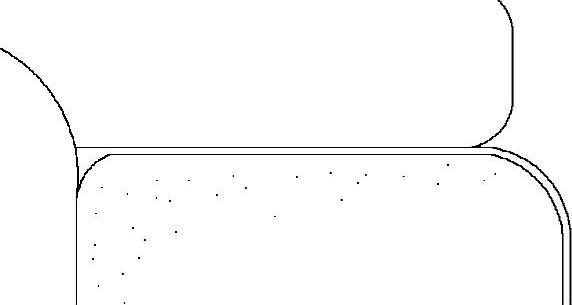

10）进一步细化沙发面造型，使其更为形象，如图2-102所示。
命令：POINT（输入“画点”命令）
当前点模式：PDMODE=99PDSIZE=25.0000（系统变量的PDMODE、PDSIZE设置数值）
指定点：（使用鼠标在屏幕上直接指定点的位置，或直接输入点的坐标）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到4个，总计4个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”按<Enter>键保留原有图形）
图2-101 细化沙发面
图2-102 完善沙发面
11）采用相同的方法，绘制4人座的沙发造型，如图2-103所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）(www.chuimin.cn)
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到4个，总计4个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”按<Enter>键保留原有图形）
图2-103 绘制4座沙发
注意
先绘制沙发面造型。
12）再绘制扶手造型，如图2-104所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到4个，总计4个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”，按<Enter>键保留原有图形）

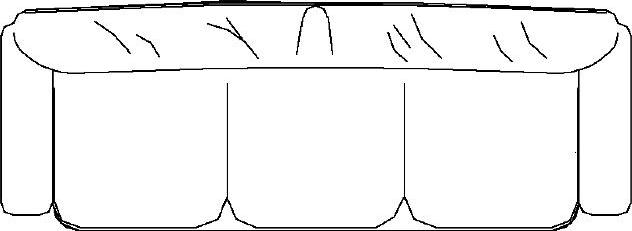

13）绘制4人座沙发背部造型，如图2-105所示。
命令：ARC（绘制弧线）
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
图2-104 绘制4座沙发扶手
图2-105 建立4人座背部造型

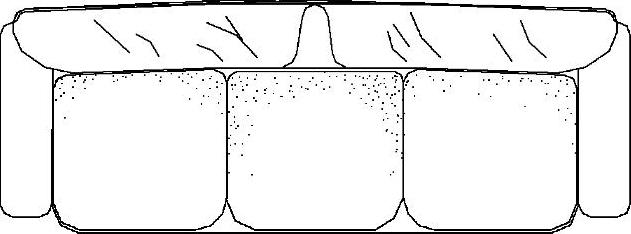

14）对4人座沙发面造型进行细化，如图2-106所示。
命令：POINT（输入“画点”命令）
当前点模式：PDMODE=99PDSIZE=25.0000（系统变量的PDMODE、PDSIZE设置数值）
指定点：（使用鼠标在屏幕上直接指定点的位置，或直接输入点的坐标）

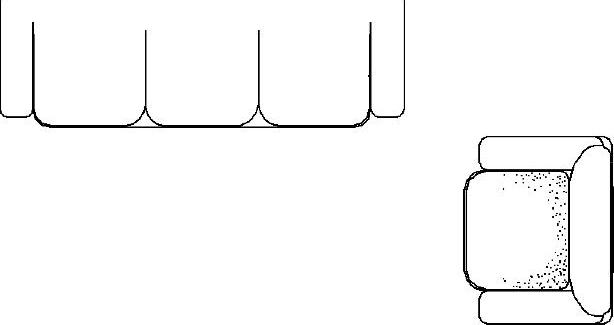

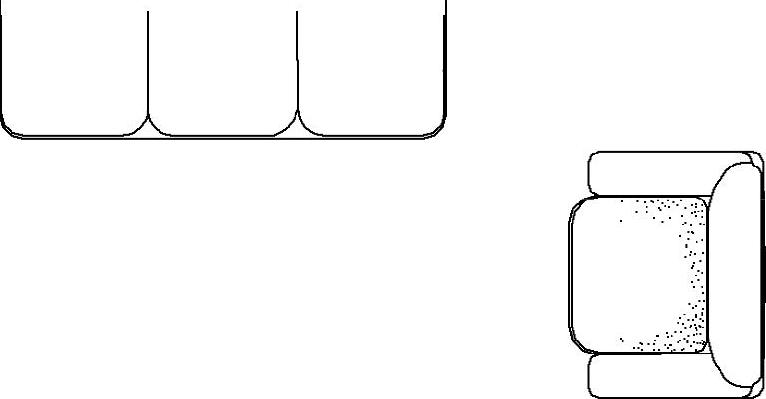

15）调整两个沙发造型的位置，如图2-107所示。
命令：MOVE（“移动”命令）
选择对象：找到1个
选择对象：找到105个，总计106个
……
选择对象：（按<Enter>键）
指定基点或[位移（D）]<位移>：（指定移动基点位置）
指定第二个点或<使用第一个点作为位移>：（指定移动位置）
图2-106 细化4人座沙发面
图2-107 调整沙发位置

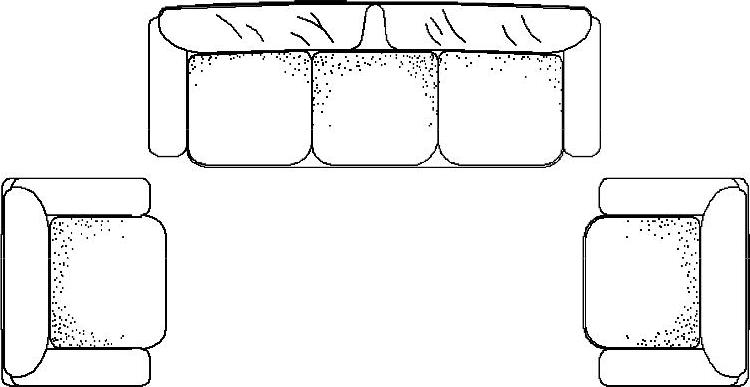

16）对单个沙发进行镜像，得到沙发组造型，如图2-108所示。
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：找到84个，总计84个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”，并按<Enter>键保留原有图形）

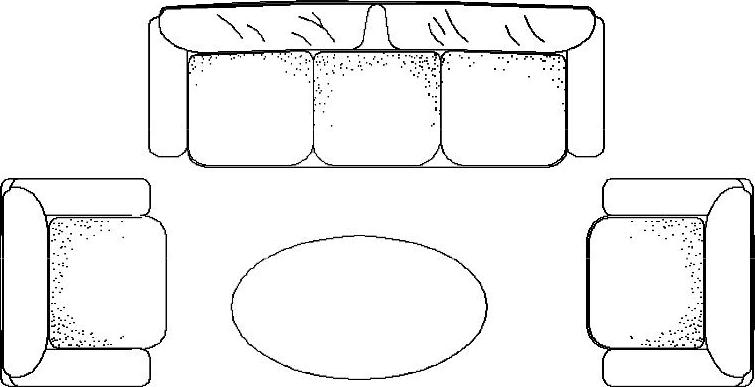

17）绘制1个椭圆形，建立椭圆形的茶几造型，如图2-109所示。
命令：ELLIPSE（绘制椭圆形）
指定椭圆的轴端点或[圆弧（A）/中心点（C）]：（指定一个椭圆形轴线端点）
指定轴的另一个端点：（指定该椭圆形轴线另外一个端点）
指定另一条半轴长度或[旋转（R）]：（指定与另外一个椭圆轴线长度距离）
图2-108 沙发组
图2-109 建立椭圆型茶几
注意
设计者可以绘制其他形式的茶几造型。

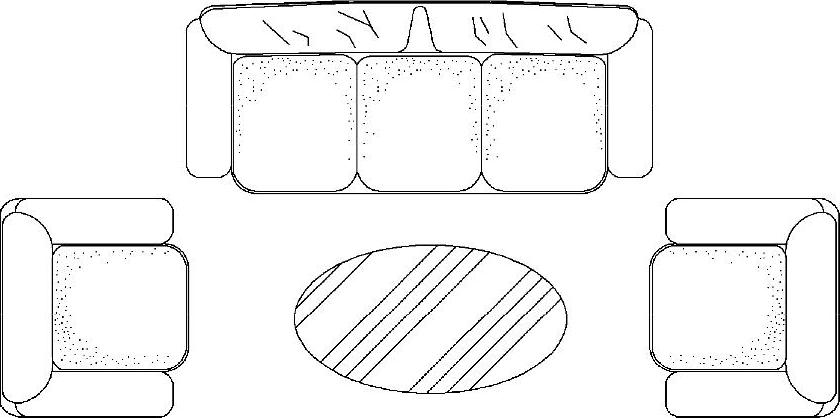

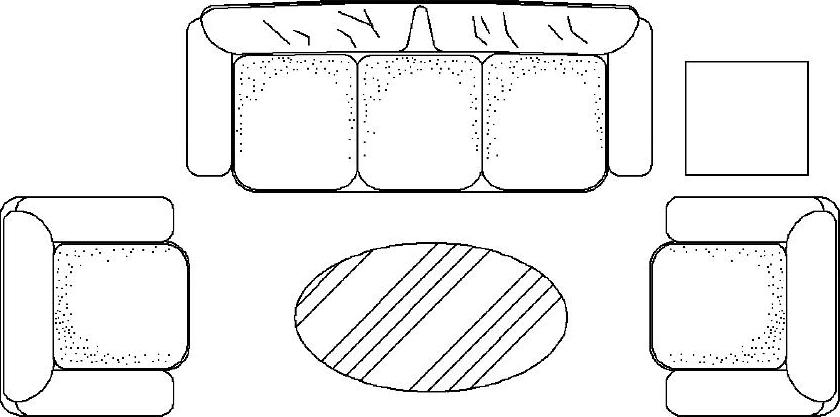

18）对茶几进行填充图案，如图2-110所示。
图2-110 填充茶几图案
命令：HATCH（单击“绘图”工具栏中的“图案填充”按钮
，在打开的“图案填充创建”选项卡中选择合适的填充图案及填充比例、角度，进行顶部造型填充。）
拾取内部点或[选择对象（S）/删除边界（B）]：（选中填充造型范围）
正在选择所有对象...
正在选择所有可见对象...
正在分析所选数据...
正在分析内部孤岛...
拾取内部点或[选择对象（S）/删除边界（B）]：（按<Enter>键或单击鼠标右键返回对话框）
19）绘制沙发之间的桌面灯造型，如图2-111所示。
命令：POLYGON（绘制等边多边形）
输入侧面数<4>：4（输入等边多边形的边数）指定正多边形的中心点或[边（E）]：（指定等边多边形中心点位置）输入选项[内接于圆（I）/外切于圆（C）]<I>：C（输入“C”以外切于圆确定等边多边形）指定圆的半径：（指定外切圆半径）
图2-111 绘制桌面灯造型
注意
设计者应先绘制一个正方形作为桌面。
20）绘制两个大小和圆心位置不同的圆，如图2-112所示。
命令：CIRCLE（绘制圆形）
指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：（指定圆心点位置）
指定圆的半径或[直径（D）]<20.000>：（输入圆形半径或在屏幕上直接点取）

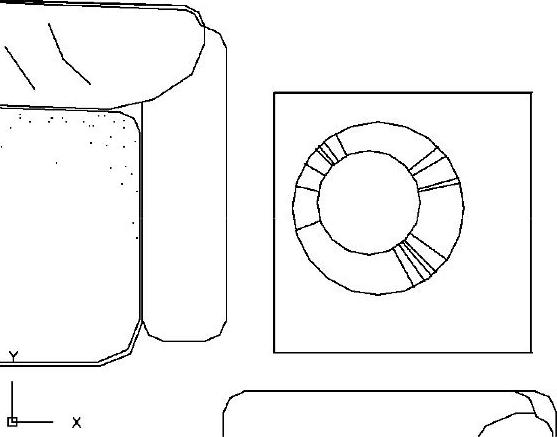

21）绘制随机斜线形成灯罩效果，如图2-113所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）
图2-112 绘制两个圆
图2-113 创建灯罩
22）单击“修改”工具栏中的“镜像”按钮
，进行镜像，得到两个沙发桌面灯，完成客厅沙发茶几图的绘制，如图2-92所示。
