AutoCAD2015实例:绘制液晶显示器
【摘要】：本节将讲解图2-39所示的17寸液晶显示器的绘制方法与技巧。具体步骤如下：1）先绘制液晶显示器屏幕外轮廓，如图2-40所示。命令：LINE指定第一个点：指定下一点或[放弃]：指定下一点或[放弃]：4）绘制液晶显示器的矩形底座，如图2-43所示。图2-45 绘制连接线图2-46 创建调节按钮注意液晶显示器的调节按钮仅为示意造型。图2-48 绘制开关按钮的矩形造型图2-49 完成显示器的绘制
本节将讲解图2-39所示的17寸液晶显示器的绘制方法与技巧。具体步骤如下：

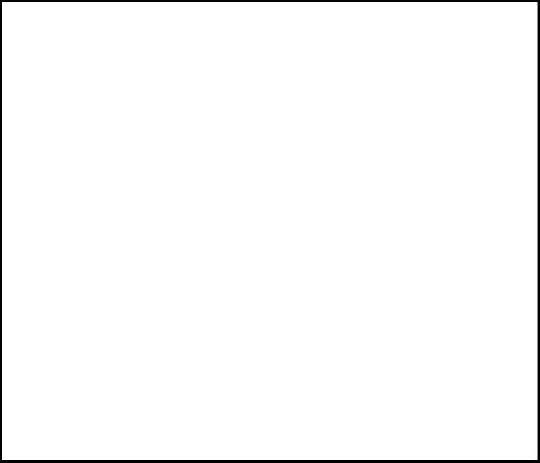

1）先绘制液晶显示器屏幕外轮廓，如图2-40所示。

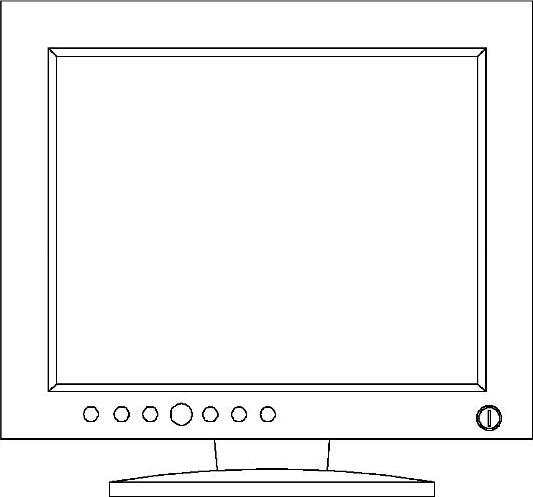

图2-39 17寸液晶显示器
图2-40 绘制外轮廓
命令：RECTANG（输入“矩形”命令）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：D（输入“D”指定尺寸）
指定矩形的长度<0.0000>：（输入矩形的长度）
指定矩形的宽度<0.0000>：（输入矩形的宽度）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（指定矩形另一个角点的位置或移动光标以显示矩形可能的4个位置之一并单击需要的一个位置）
2）使用“偏移”命令功能创建屏幕内侧显示屏区域的轮廓线，如图2-41所示。
图2-41 绘制内侧矩形
命令：OFFSET（输入“偏移”命令）
当前设置：删除源=否 图层源 OFFSETGAPTYPE=0
指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>：（输入偏移距离或指定通过点位置）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（选择要偏移的图形）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（按<Enter>键）

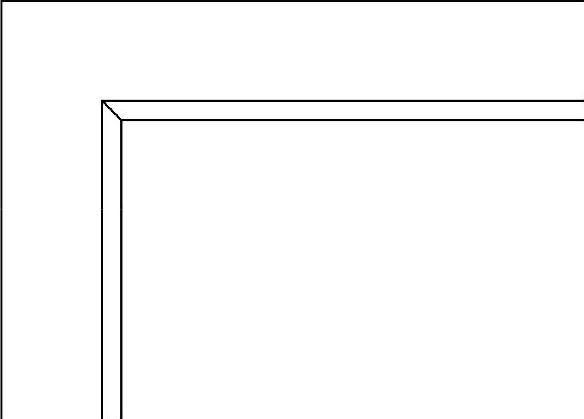

3）将内侧显示屏区域的轮廓线的交角处连接起来，如图2-42所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点位置）
指定下一点或[放弃（U）]：（指定直线终点位置）
指定下一点或[放弃（U）]：（按<Enter>键）

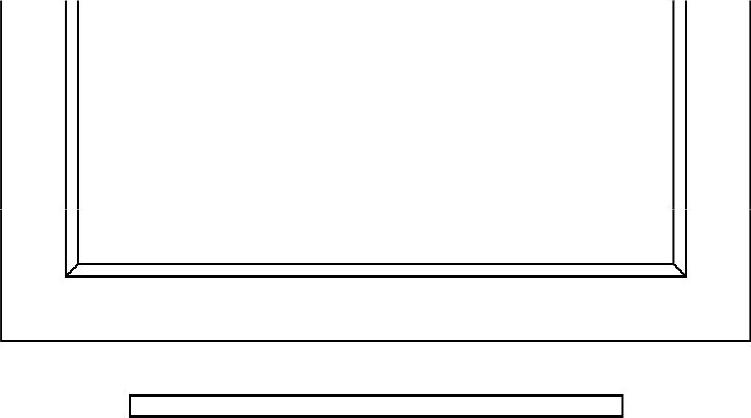

4）绘制液晶显示器的矩形底座，如图2-43所示。
图2-42 连接交角处
图2-43 绘制矩形底座
命令：PLINE（输入“多段线”命令，绘制多段线构成的底座矩形）
指定起点：（确定起点位置）
当前线宽为：0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（输入多段线端点的坐标或直接在屏幕上使用鼠标点取）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（下一点）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（下一点）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（按<Enter>键）

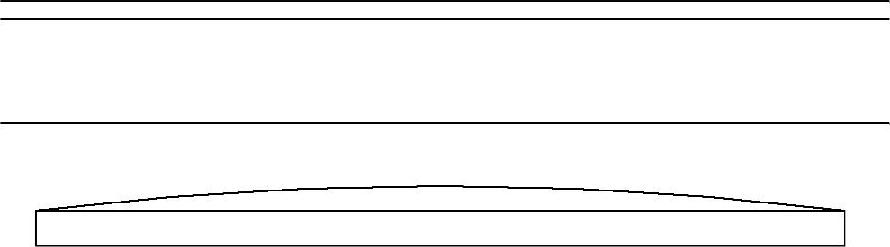

5）绘制底座的弧线造型，如图2-44所示。
图2-44 绘制底座的弧线造型
命令：ARC（输入“弧线”命令）(www.chuimin.cn)
指定圆弧的起点或[圆心（C）]：（指定起始点位置）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（指定中间点位置）
指定圆弧的端点：（指定起终点位置）

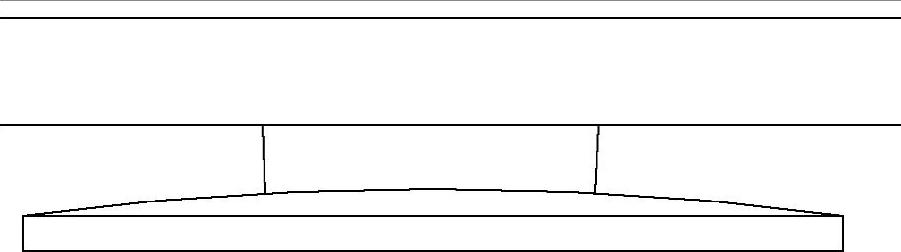

6）绘制底座与显示屏之间的连接线造型，如图2-45所示。
命令：LINE（输入“直线”命令）
指定第一个点：（指定直线起点或输入端点坐标）
指定下一点或[放弃（U）]：（指定直线终点或输入端点坐标）
指定下一点或[放弃（U）]：（按<Enter>键）
命令：MIRROR（镜像生成对称图形）
选择对象：找到1个
选择对象：（按<Enter>键）
指定镜像线的第一点：（以中间的轴线位置作为镜像线）
指定镜像线的第二点：
要删除源对象吗？[是（Y）/否（N）]<N>：N（输入“N”并按<Enter>键保留原有图形）

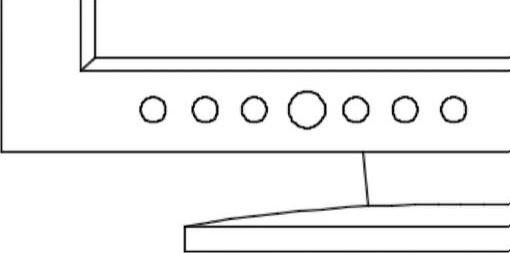

7）使用“CIRCLE”命令创建显示屏的由多个大小不同的圆构成的调节按钮，如图2-46所示。
图2-45 绘制连接线
图2-46 创建调节按钮
注意
液晶显示器的调节按钮仅为示意造型。

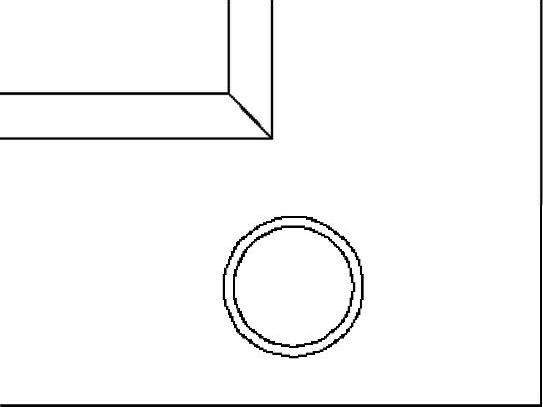

8）在显示屏的右下角绘制电源开关按钮。先绘制两个同心圆，如图2-47所示。
图2-47 绘制圆形开关
命令：CIRCLE（输入“圆”命令，绘制两个同心圆）
指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：（指定圆心点位置）
指定圆的半径或[直径（D）]<20.000>：（输入圆的半径或在屏幕上直接点取）
命令：OFFSET（输入“偏移”命令生成平行线）
当前设置：删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>：（输入偏移距离或指定通过点位置）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（选择要偏移的图形）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：
……
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（按<Enter>键）
注意
显示器的电源开关按钮由两个同心圆和1个矩形组成。

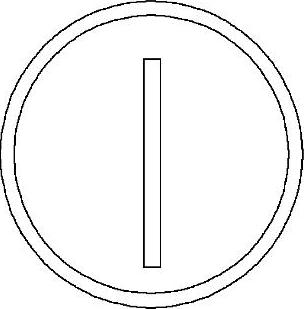

9）单击“绘图”工具栏中的“矩形”按钮
，绘制开关按钮的矩形造型，如图2-48所示。

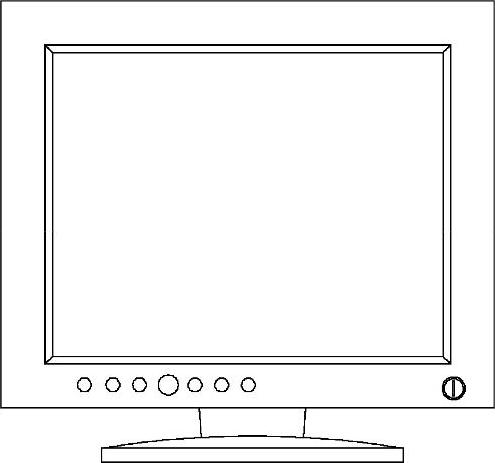

10）完成整个液晶显示器的绘制，效果如图2-49所示。
图2-48 绘制开关按钮的矩形造型
图2-49 完成显示器的绘制
