AutoCAD2015中文版室内装潢设计
【摘要】：图1-31 坐标系图标2.数据输入方法在AutoCAD 2015中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中，直角坐标和极坐标最为常用，下面主要介绍它们的输入。如果输入“@10，20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-32c所示。2）极坐标的输入方式。
1.坐标系
AutoCAD 2015采用两种坐标系：世界坐标系（WCS）与用户坐标系。用户刚进入AutoCAD 2015时的坐标系统就是世界坐标系，是固定的坐标系统。世界坐标系也是坐标系统中的基准，绘制图形时多数情况下都是在这个坐标系统下进行的。
【执行方式】
命令行：UCS。
菜单：选择菜单栏中的“工具”→“新建UCS”子菜单中相应的命令。
功能区：选择“视图”选项卡“视口工具”面板中的“UCS图标”按钮
。
【操作格式】
AutoCAD 2015有两种视图显示方式：模型空间和图纸空间。模型空间是指单一视图显示法，用户通常使用的都是这种显示方式；图纸空间是指在绘图区域创建图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。图1-31a为模型空间下的UCS坐标系图标，通常位于绘图区左下角处；也可以指定它放在当前UCS的实际坐标原点位置，如图1-31b所示。图1-31c为图纸空间下的坐标系图标。
图1-31 坐标系图标
2.数据输入方法
在AutoCAD 2015中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中，直角坐标和极坐标最为常用，下面主要介绍它们的输入。
1）直角坐标法。用点的X、Y坐标值表示的坐标。
例如，在命令行窗口中输入点的坐标提示下，输入“15，18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图1-32a所示。如果输入“@10，20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-32c所示。
2）极坐标法。用长度和角度表示的坐标，只能用来表示二维点的坐标。
在绝对坐标输入方式下，表示为：“长度＜角度”，如“25＜50”，其中长度为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图1-32b所示。
在相对坐标输入方式下，表示为：“@长度＜角度”，如“@25＜45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图1-32d所示。

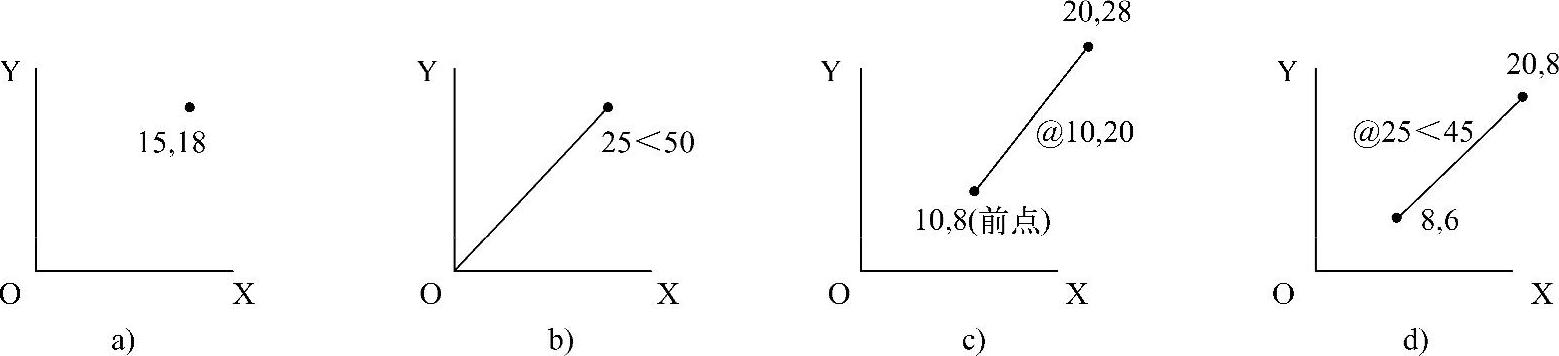

图1-32 数据输入方法
3.动态数据输入
单击状态栏中的“动态输入”按钮
，系统打开动态输入功能，用户可以在屏幕上动
态地输入某些参数数据，例如，绘制直线时，在光标附近，会动态地显示“指定第一点”以
及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，(www.chuimin.cn)
如图1-33所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，
如图1-34所示，其输入效果与“@长度＜角度”方式相同。
图1-33 动态输入坐标值
图1-34 动态输入长度值
下面分别讲述一下点与距离值的输入方法。
（1）点的输入
绘图过程中，用户常需要输入点的位置，AutoCAD 2015提供了如下几种输入点的方式。
1）用键盘直接在命令行窗口中输入点的坐标。直角坐标有两种输入方式：x，y（点的绝对坐标值，例如200，50）和@x，y（相对于上一点的相对坐标值，例如@50，-30）。坐标值均相对于当前的用户坐标系。
2）极坐标的输入方式。长度＜角度（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，例如20＜45）或@长度＜角度（相对于上一点的相对极坐标，例如@50＜-30）。
3）用鼠标等定标设备移动光标，在屏幕上单击直接取点。
4）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。
5）直接距离输入。先用光标拖拉出橡筋线确定方向，然后用键盘输入距离。这样有利于准确控制对象的长度等参数，如要绘制一条20mm长的线段，可用如下方法实现。
命令：LINE↙
指定第一个点：（在屏幕上指定一点）
指定下一点或[放弃（U）]：

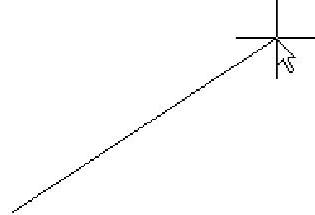

这时在屏幕上移动光标指明线段的方向，但不要单击确认，如图1-35所示，然后在命令行窗口输入“20”，这样就在指定方向上准确地绘制了长度为20mm的线段。
（2）距离值的输入
图1-35 绘制直线
在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等距离值。AutoCAD 2015提供了两种输入距离值的方式：一种是在命令行窗口中直接输入数值；另一种是在屏幕上拾取两点，以两点的距离值定出所需数值。
