【例3-79】某建筑工程安装4台电力变压器，并对其进行检查接线及调试，试计算其工程量。

【解】

根据工程量计算规则：

电力变压器系统工程量=4台

工程量计算结果见表3-109。

表3-109 清单工程量计算表（例3-79）

【例3-80】某配电所主接线图如图3-40所示，试计算其清单工程量。

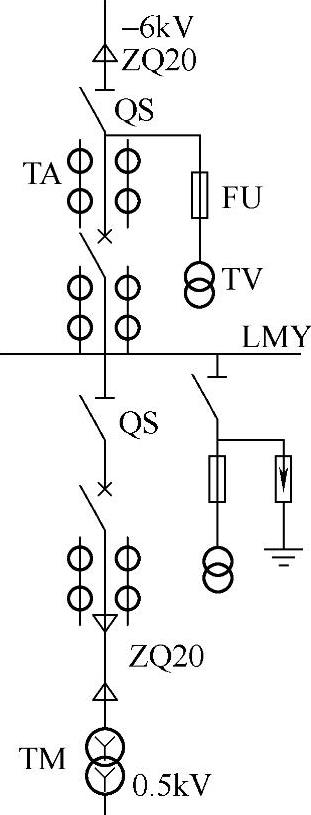

图3-40 配电所主接线图

【解】

（1）避雷器调试

工程量=1组

（2）变压器系统调试

工程量=1系统

（3）1kV以下母线系统调试

工程量=1段

（4）1kV以下供电送配电系统调试

工程量=1系统

（5）特殊保护装置调试

工程量=1台

清单工程量计算结果见表3-110。

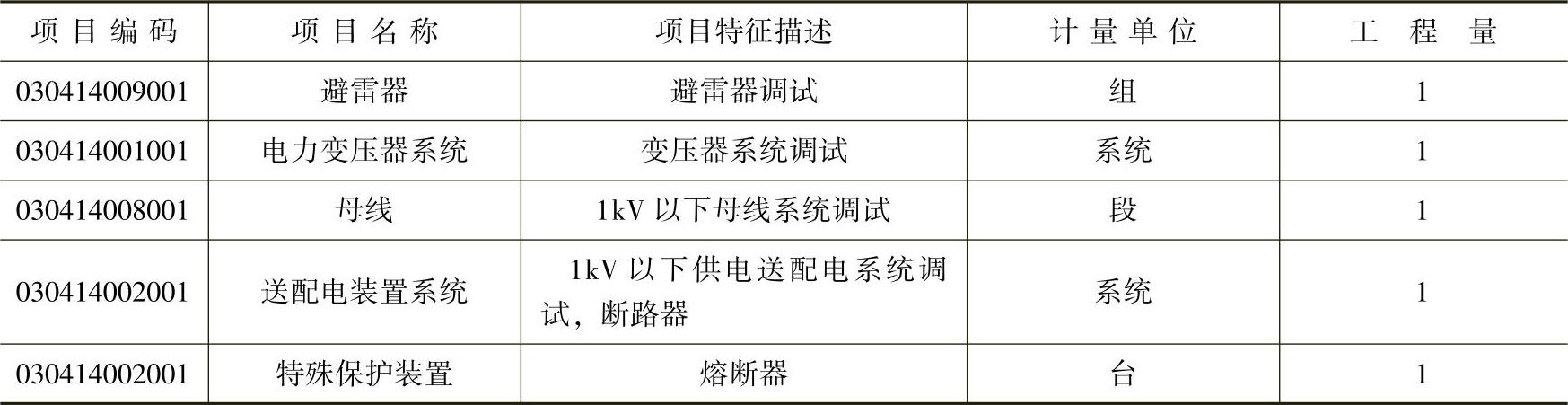

表3-110 清单工程量计算表（例3-80）

【例3-81】已知某电力工程中送配电装置系统，2kV以下交流供电，要对其进行电气调整试验，试计算其工程量。

【解】

送配电装置系统调试清单工程量按设计图示系统计算。

送配电装置系统调试工程量=1系统

清单工程量计算结果见表3-111。

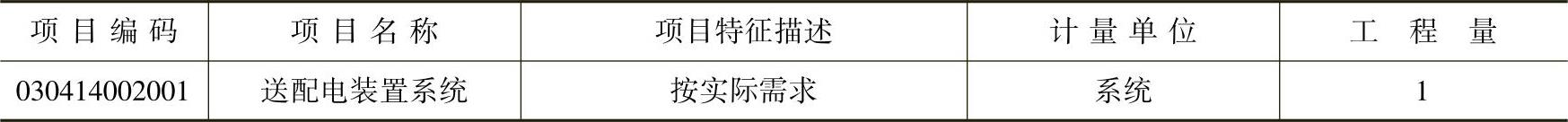

表3-111 清单工程量计算表（例3-81）

【例3-82】某备用电源自动投入装置系统如图3-41所示，试计算其工程量。

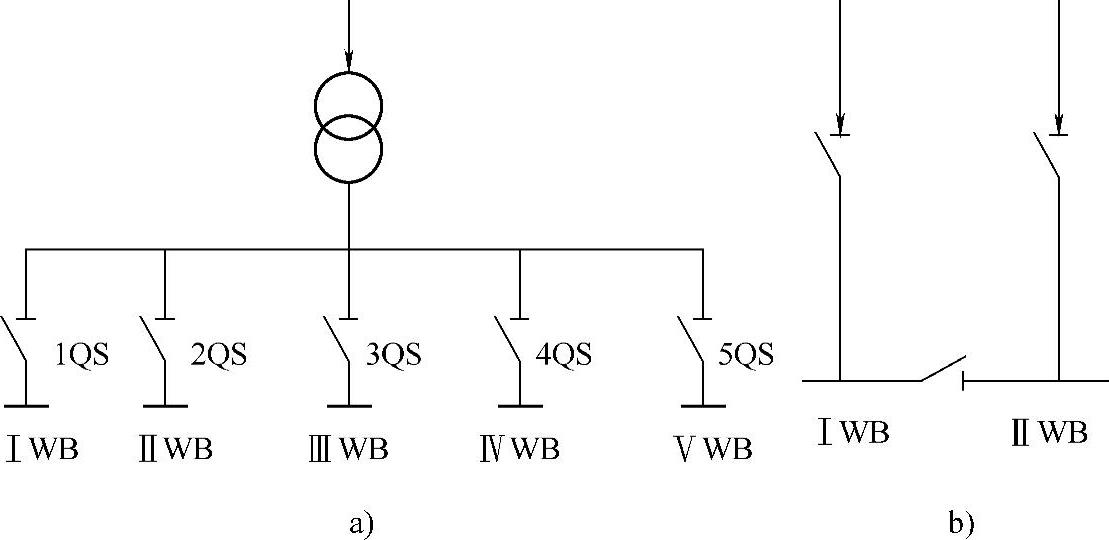

图3-41 备用电源自动投入装置

a）备用电源 b）线路电源(www.chuimin.cn)

【解】

如图3-41所示，备用电源自动投入装置系统划分为备用电源自动投入装置调试与线路电源自动重合闸装置调试两部分。

备用电源自动投入装置调试工程量=5套

线路电源自动重合闸装置调试工程量=1套

清单工程量计算结果见表3-112。

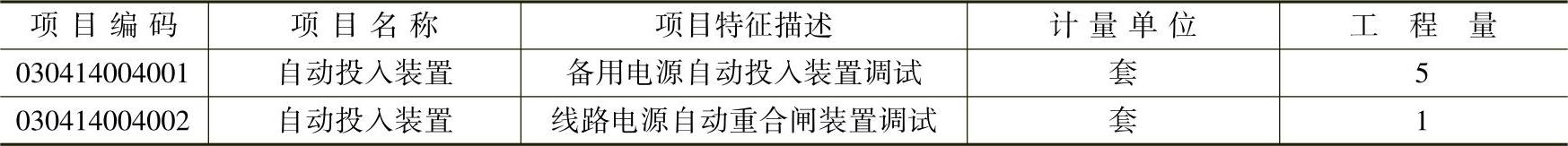

表3-112 清单工程量计算表（例3-82）

【例3-83】某建筑事故照明电源切换系统如图3-42所示，试计算其清单工程量。

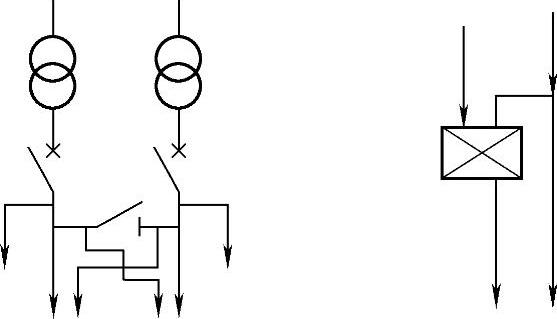

图3-42 事故照明电源切换系统图示

【解】

根据中央信号装置、事故照明切换装置安装清单工程量计算规则：

中央信号装置调整试验工程量=1系统

事故照明切换装置调整试验工程量=2系统

清单工程量计算结果见表3-113。

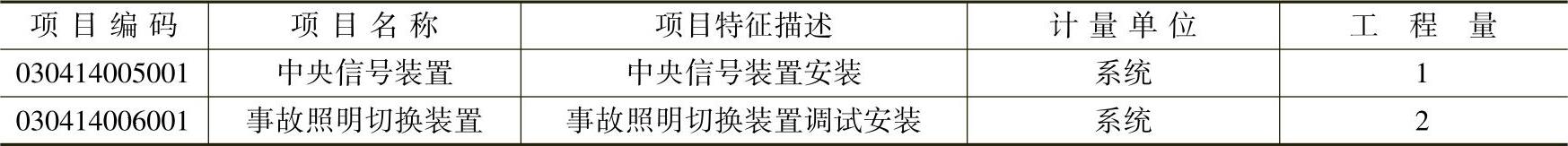

表3-113 清单工程量计算表（例3-83）

【例3-84】某配电所主要接线图如图3-43所示，试计算防雷及接地系统调试工程量。

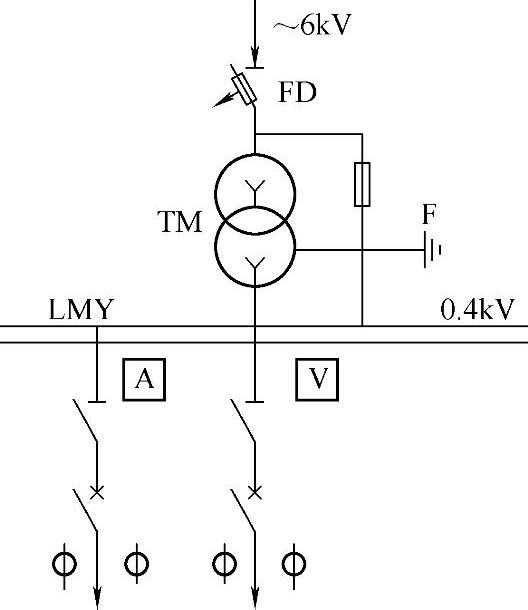

图3-43 某配电所主要接线图

【解】

防雷及接地系统调试主要包括避雷器调试和接地调试，根据工程量计算规则：

避雷器调试工程量=1组

接地调试工程量=1系统

清单工程量计算结果见表3-114。

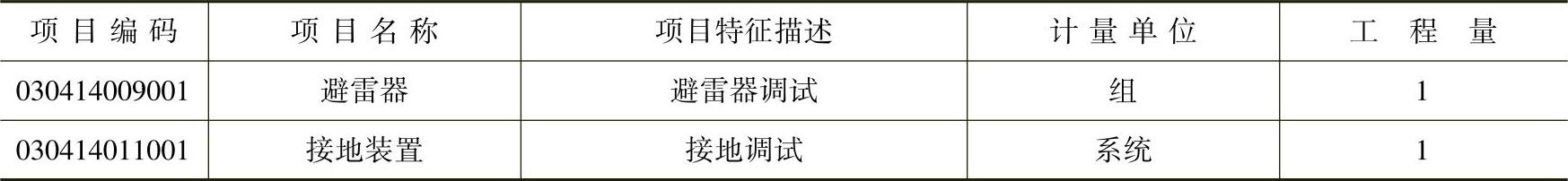

表3-114 清单工程量计算表（例3-84）

【例3-85】某110kV电力电缆试验工程，所使用的电缆型号为YJSV-110kV-1×630，电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验和电缆护层耐压试验，试计算电缆试验的清单工程量。

【解】

电缆试验清单工程量按设计图示数量计算。

清单工程量计算结果见表3-115。

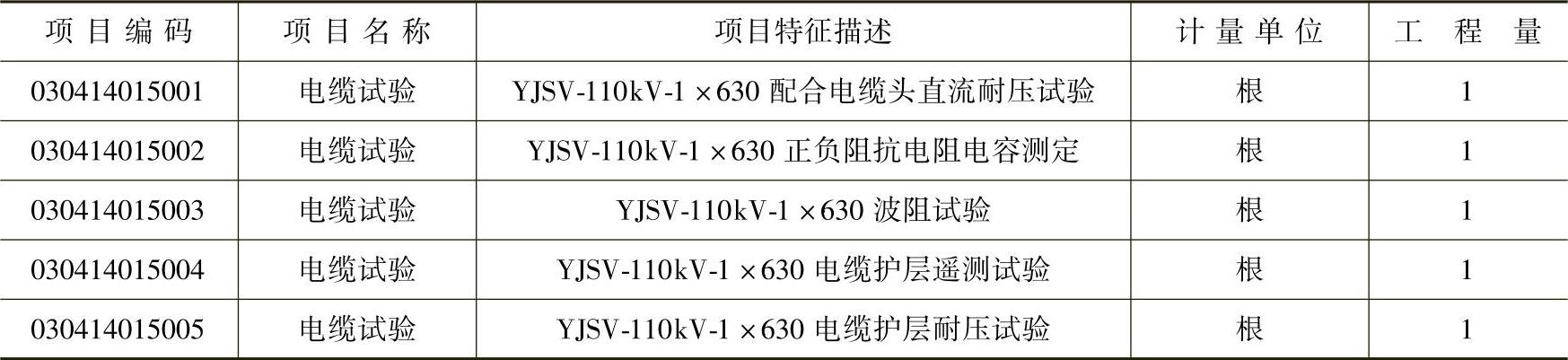

表3-115 清单工程量计算表（例3-85）
