电气工程工程量清单计价实例输出
【摘要】：试计算工程量，并编制分部分项工程和单价措施项目清单与计价表和综合单价分析表。表3-103 清单工程量计算表 某休闲广场兼具休息和集会功能，需混合安装白炽灯和荧光灯，其中15m以下的灯杆顶端安装245套白炽灯，高杆安装荧光灯85套。根据工程量计算规则：中杆灯安装工程量=245套高杆灯安装工程量=85套清单工程量计算结果见表3-104。表3-105 清单工程量计算表
【例3-69】 某半圆球吸顶灯安装，灯罩直径D为300mm，共有60套。试计算其工程量。
【解】
半圆球吸顶灯属于普通灯具
普通灯具安装清单工程量按设计图示数量计算。
工程量=60套
清单工程量计算结果见表3-95。
表3-95 清单工程量计算表（例3-69）
【例3-70】 某房间顶板距地面高度为2.7m，室内装置定型照明配电箱（XM-7-3/0）2台，单管日光灯（40W）16盏，拉线开关8个，试计算其工程量。
【解】
根据工程量计算规则：
照明配电箱（XM-7-3/0）安装，2台
单管日光灯（40W）安装，16盏
拉线开关安装，8个
工程量计算结果见表3-96。

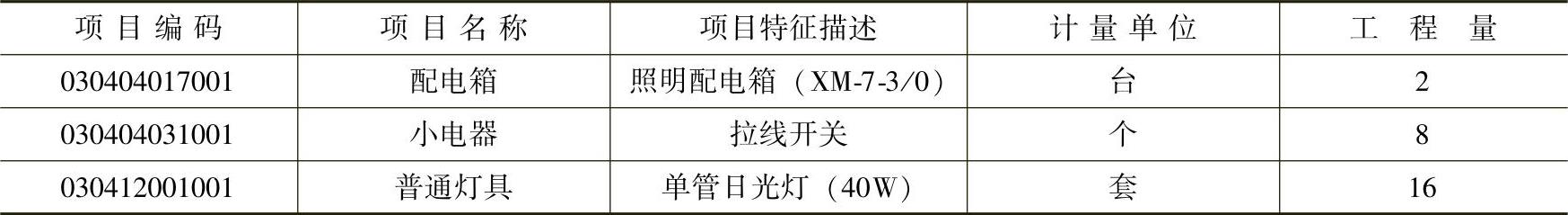

表3-96 清单工程量计算表（例3-70）
【例3-71】 某水泵站电气安装工程需要安装6套工厂灯，安装方式为吸顶式，试计算其清单工程量。
【解】
工厂灯安装清单工程量按设计图示数量计算。
工程量=6套
工程量计算结果见表3-97。

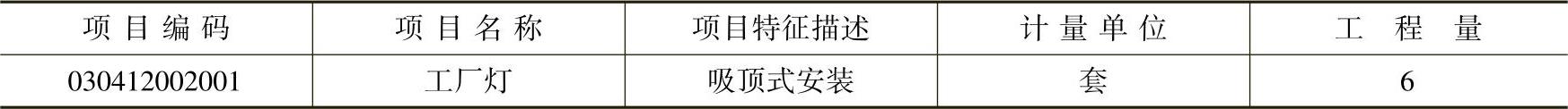

表3-97 清单工程量计算表（例3-71）
【例3-72】 某房间照明系统回路图如图3-39所示，试计算有关项目工程量。
【解】
根据工程量计算规则：
照明配电箱AZM，300mm×200mm×120mm（宽×高×厚）安装
工程量=1台
装饰灯XDC2-50，8×100W安装
工程量=2套
装饰灯FZS-164，1×100W安装
工程量=10套
工程量计算结果见表3-98。

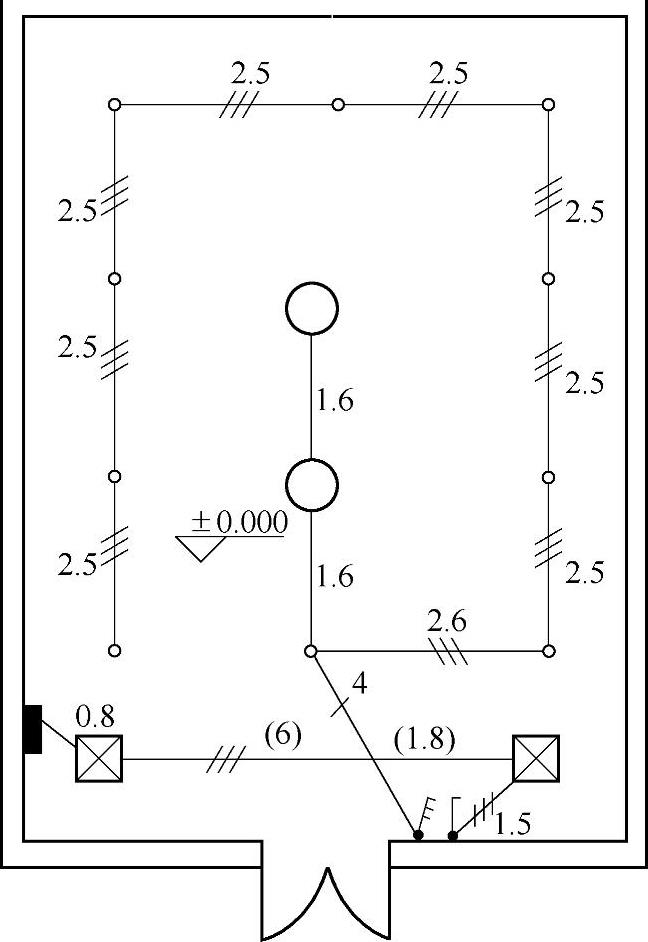

图3-39 照明系统回路图
说明：1.
———照明配电箱AZM，300mm×200mm×120mm（宽×高×厚），电源由本层总配电箱引来，配电箱为嵌入式安装，箱底标高1.600m。
2.
———装饰灯XDCZ-50，8×100W，吸顶安装。
3.
———装饰灯FZS-164，1×100W，吸顶安装。

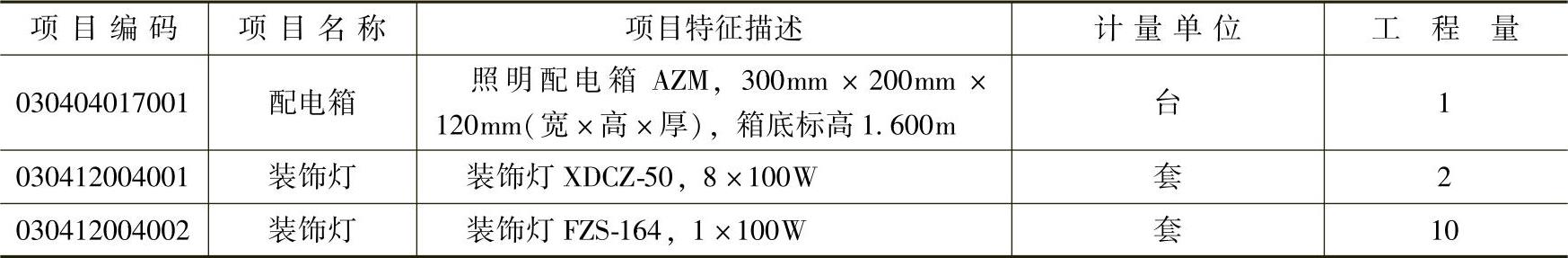

表3-98 清单工程量计算表（例3-72）
【例3-73】 某水泵站电气安装工程需安装10套吊链双管荧光灯，试计算其工程量。
【解】(www.chuimin.cn)
根据工程量计算规则，吊链双管荧光灯安装
工程量=10套
工程量计算结果见表3-99。
表3-99 清单工程量计算表（例3-73）
【例3-74】 某电气工程安装吸顶式荧光灯具，组装型，单管，32套。试计算工程量，并编制分部分项工程和单价措施项目清单与计价表和综合单价分析表。
【解】
根据工程量计算规则，吸顶式荧光灯具安装
工程量=32套
清单工程量计算结果见表3-100。
表3-100 清单工程量计算表（例3-74）
分部分项工程和单价措施项目清单与计价表见表3-101。
表3-101 分部分项工程和单价措施项目清单与计价表（例3-74）
综合单价分析表，见表3-102。

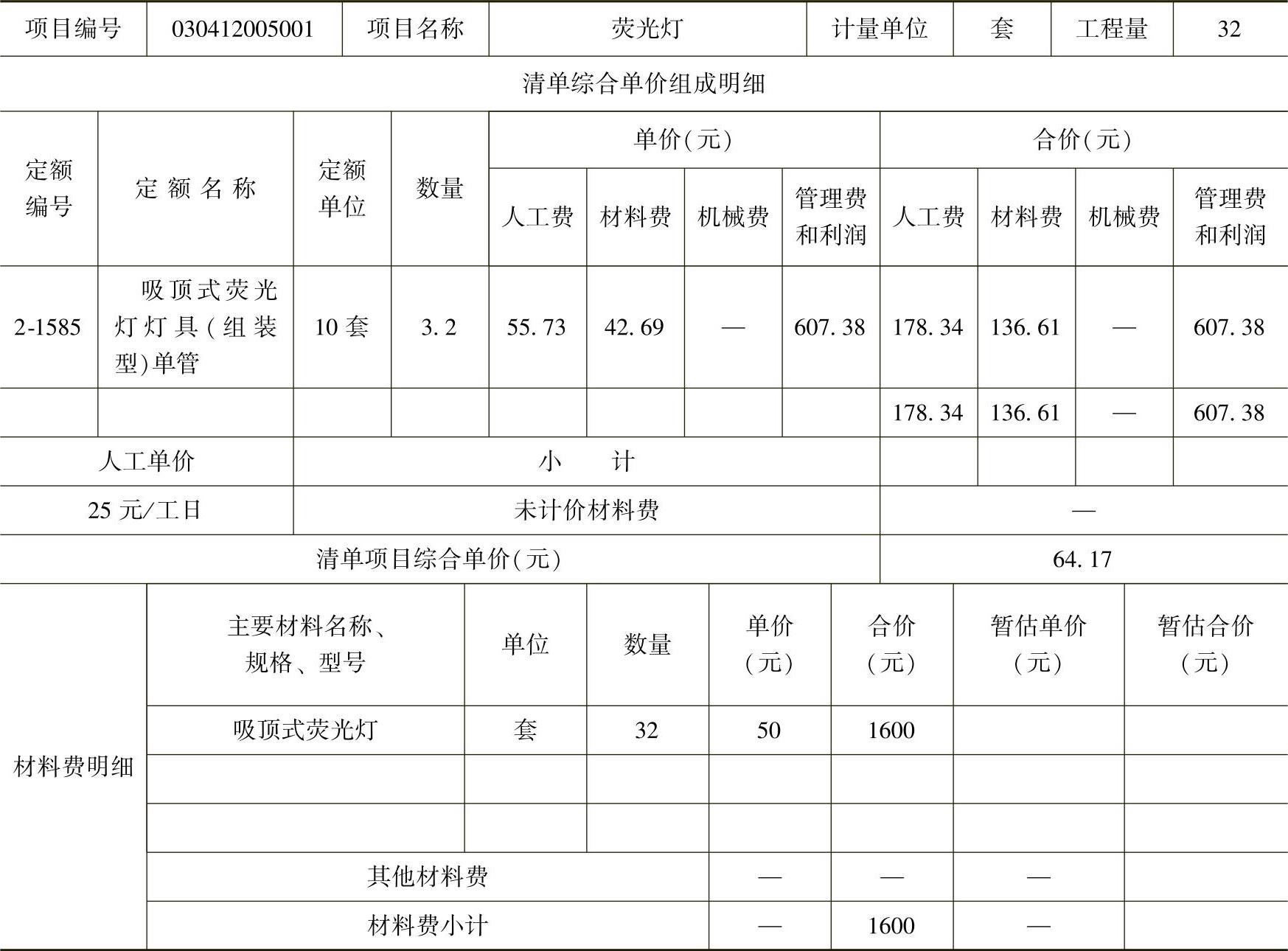

表3-102 综合单价分析表（例3-74）
注：管理费按34%计取，利润按8%计取。
【例3-75】 某手术室安装紫外线杀菌灯3套，无影灯2套，试计算其工程量。
【解】
根据工程量计算规则：
紫外线杀菌灯工程量=3套
无影灯工程量=2套
工程量计算结果见表3-103。

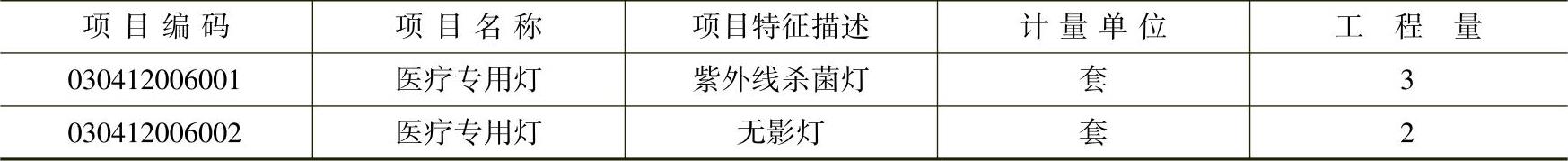

表3-103 清单工程量计算表（例3-75）
【例3-76】 某休闲广场兼具休息和集会功能，需混合安装白炽灯和荧光灯，其中15m以下的灯杆顶端安装245套白炽灯，高杆（杆高32m）安装荧光灯85套。试计算其工程量。
【解】
根据工程量计算规则：
中杆灯安装工程量=245套
高杆灯安装工程量=85套
清单工程量计算结果见表3-104。

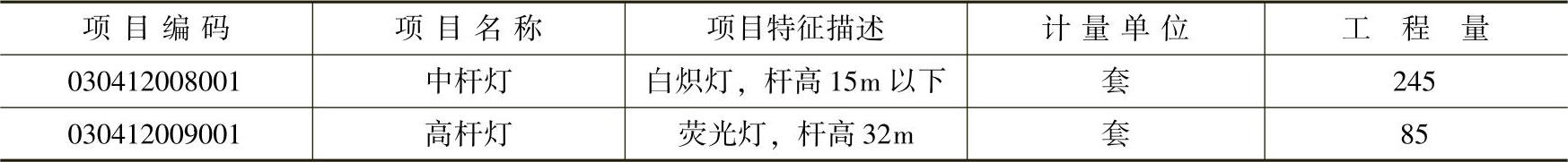

表3-104 清单工程量计算表（例3-76）
【例3-77】 某桥涵工程，设计用8套高杆灯照明，杆高为35m，灯架为成套升降型，6个灯头，混凝土基础，试计算其工程量。
【解】
根据工程量计算规则：
高杆灯安装工程量=8套
清单工程量计算结果见表3-105。

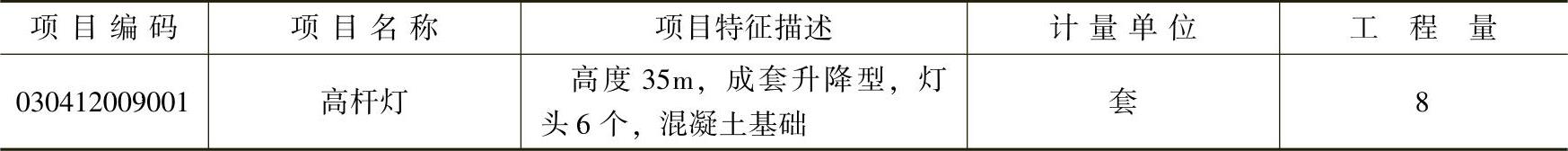

表3-105 清单工程量计算表（例3-77）
