电气工程清单计价实例详解
【摘要】：某电力工程配管分布图如图3-33所示，照明配电箱高1.5m，楼板厚度为0.23m，试计算垂直部分明敷管及垂直部分暗敷管的清单工程量。立管用SC32，计算立管工程量。试计算其工程量。图3-37 电气照明配电图电气配管根据题中的室内配管所包含的工程量，电气配管长度为两项之和工程量=45.6+16.4=62电气配线因为照明回路为2根线，插座回路为3根线工程量=45.6×2+16.4×3=140.4清单工程量计算结果见表3-92。表3-93 清单工程量计算
【例3-61】 某电力工程配管分布图如图3-33所示，照明配电箱高1.5m，楼板厚度为0.23m，试计算垂直部分明敷管及垂直部分暗敷管的清单工程量。

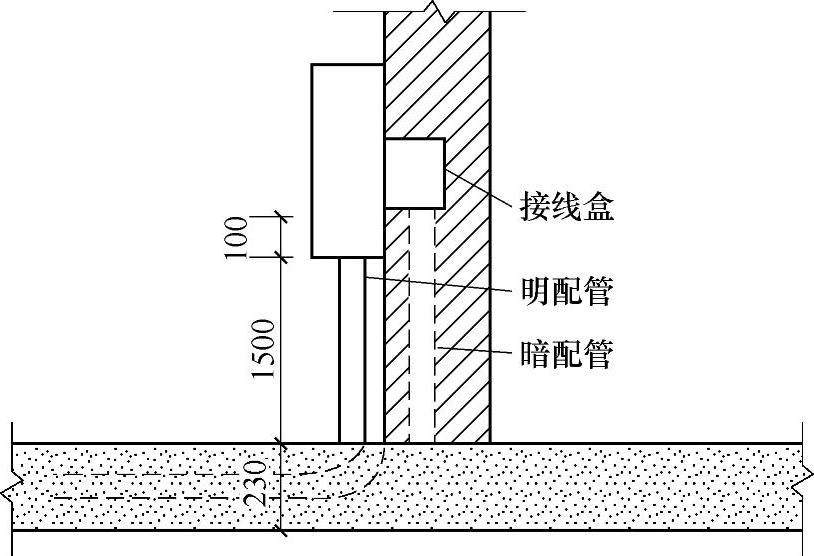

图3-33 配管分布图
【解】
（1）明配管管道垂直长度
当采用明配管时，管道垂直长度为：1.5+0.1+0.23=1.83（m）
（2）暗配管管道垂直长度
当采用暗配管时，管道垂直长度为：1.5+21×1.5+0.23=2.48（m）
清单工程量计算结果见表3-86。

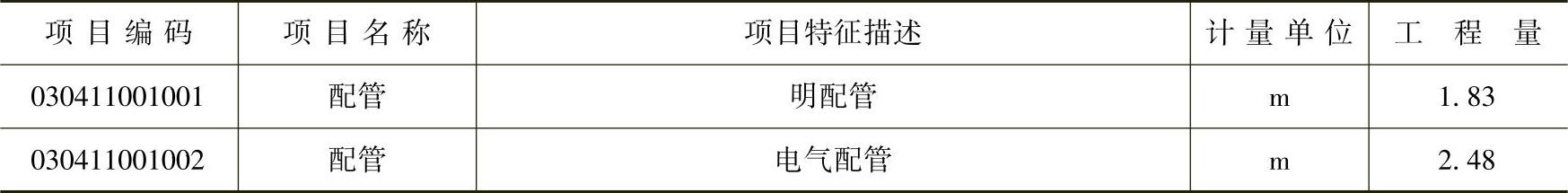

表3-86 清单工程量计算表（例3-61）
【例3-62】 某小区塔楼26层，层高3.2m，配电箱高1.5m，均为暗装在平面同一位置。立管用SC32，计算立管工程量。
【解】
根据工程量计算规则：
SC32工程量=（26-1）×3.2=80（m）
工程量计算结果见表3-87。

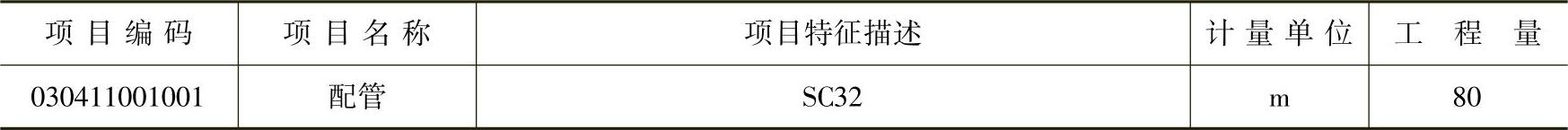

表3-87 清单工程量计算表（例3-62）
【例3-63】 如图3-34所示，某建筑物层高3.5m，配电箱安装高度为1.8m，试计算电气配管工程量。
【解】
根据工程量计算规则：
SC25工程量=15+（3.5-1.8）×3=20.1（m）
注：配电箱M1，有进出两根管，所以垂直部分共3根管。
工程量计算结果见表3-88。

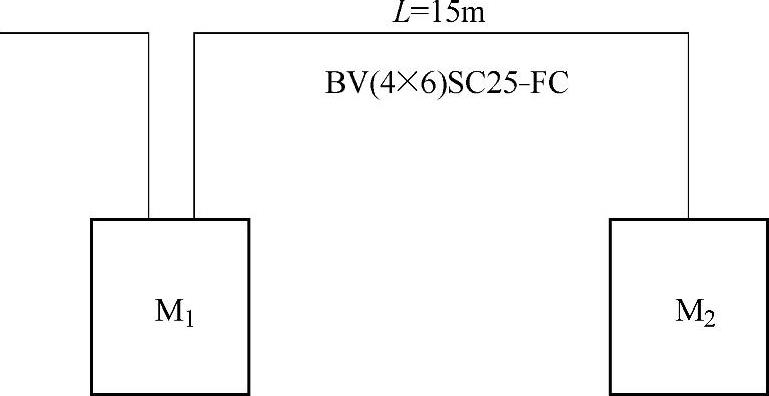

图3-34 配电箱

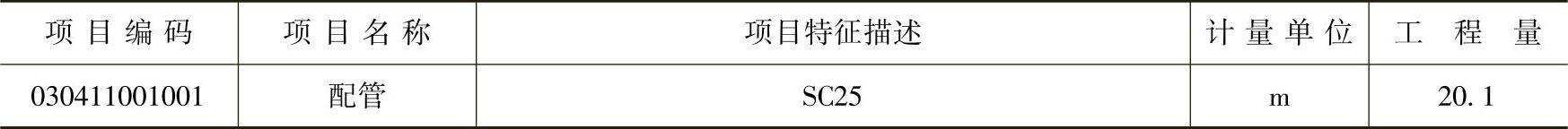

表3-88 清单工程量计算表（例3-63）
【例3-64】 如图3-35所示，已知两配电箱之间线路采用BV（3×10+1×4）-SC32-DQA，配电箱M1、M2规格均为800×800×150（宽×高×厚），悬挂嵌入式安装，配电箱底边距地高度1.50m，水平距离12m。试计算图中项目工程量。

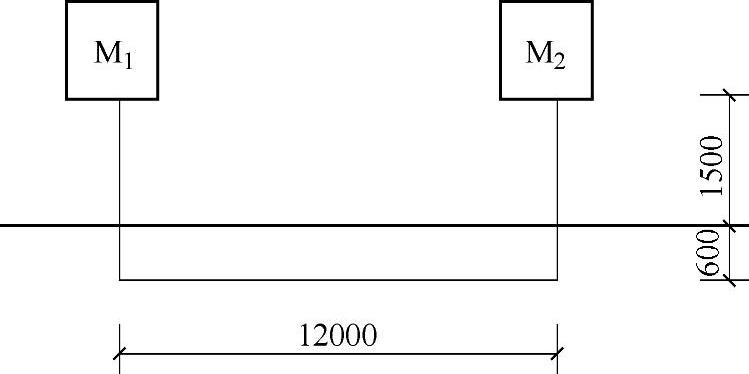

图3-35 配电箱安装图
【解】
根据工程量计算规则：
电气配管工程量=（1.5+0.6）×2+12=16.2（m）
工程量计算结果见表3-89。

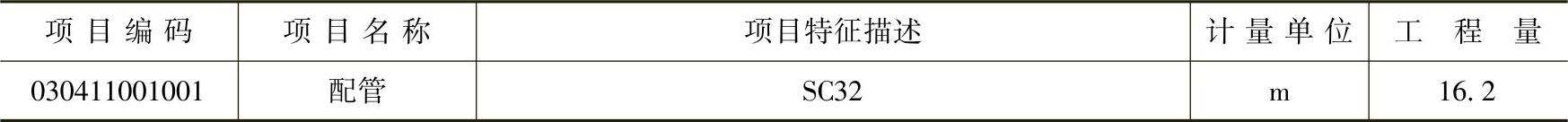

表3-89 清单工程量计算表（例3-64）
【例3-65】 已知某塑料槽板配线，砖混结构，三线，导线截面面积2.5mm2，长350m（含预留长度）。试计算其工程量。
【解】
塑料槽板配线工程量=350m
清单工程量计算结果见表3-90。

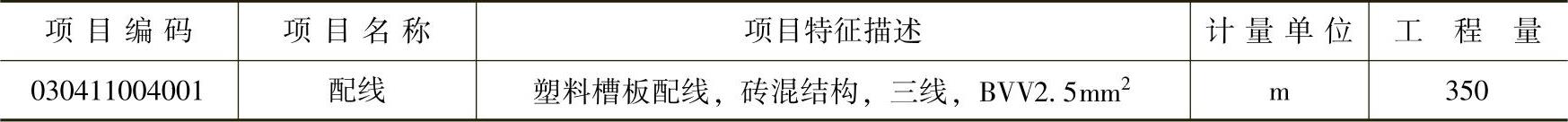

表3-90 清单工程量计算表（例3-65）
【例3-66】 某工程厂房内的一台检修电源箱（箱高1.3m、宽0.7m、深0.6m），由一台动力配电箱XL（F）-15（箱高2.4m、宽1.6m、深1.1m），供给电源，该供电回路为BV5×16（DN32），如图3-36所示。DN32的工程量为30m，试计算BV16的工程量。
(www.chuimin.cn)
图3-36 配电线路图
【解】
BV16的工程量=[30+（1.3+0.7）+（2.4+1.6）]×5=180（m）
清单工程量计算结果见表3-91。
表3-91 清单工程量计算表（例3-66）

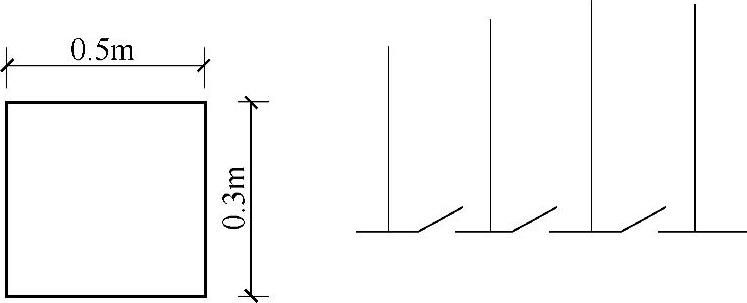

【例3-67】 某建筑电气照明配电图如图3-37所示，其内部嵌入式安装1台照明配电箱XMR-10（箱高0.4m，宽0.5m，深0.3m）；套防水防尘灯，GC1-A-150；采用3个单联跷板暗开关控制；单相三孔暗插座两个；室内照明线路为刚性阻燃塑料管PVC15暗配，管内穿BV-2.5导线，照明回路为2根线，插座回路为3根线。室内配管（PVC15）的工程量为：照明回路（2个）共45.6m，插座回路（1个）共16.4m。试计算其工程量。
图3-37 电气照明配电图
【解】
（1）电气配管（PVC15）
根据题中的室内配管所包含的工程量，电气配管长度为两项之和
工程量=45.6+16.4=62（m）
（2）电气配线（BV-2.5，假设已包括预留量）
因为照明回路为2根线，插座回路为3根线
工程量=45.6×2+16.4×3=140.4（m）

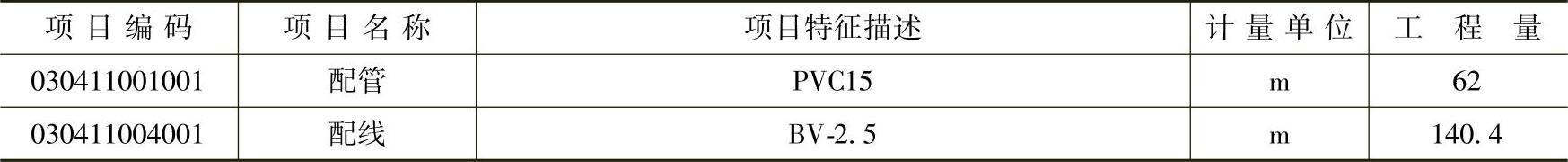

清单工程量计算结果见表3-92。
表3-92 清单工程量计算表（例3-67）
【例3-68】 如图3-38所示为某混凝土砖石结构平房（毛石基础、砖墙、钢筋混凝土板盖顶）电气配线图，顶板距地面高度为3m，室内装置定型照明配电箱（XM-7-3/0）1台（高0.38m，宽0.35m），单管日光灯（40W）6盏，拉线开关3个，由配电箱引上为钢管明设（ϕ25），其余均为磁夹板配线，用BLX电线，引入线设计属于低压配电室范围，故此不考虑。试计算工程量。
图3-38 电气配线图
【解】
（1）配电箱安装
1）配电箱安装XM-7-3/0
工程量=1台（高0.38m，宽0.35m）
2）支架制作
工程量=2.1kg
（2）配管配线
1）钢管明设ϕ25
工程量=2.5m
2）管内穿线BLX×25
工程量=[2.5+（0.38+0.35）]×2=6.46（m）
3）二线式瓷夹板配线
工程量=2.5+5.6+2.5+5.6+2.5+5.6+0.2×3=24.9（m）
4）三线式瓷夹板配线
工程量=2.5+2.5=5（m）
（3）灯具安装
单管日光灯安装YG2-16×312040工程量=6套
（4）拉线开关安装
工程量=3个
清单工程量计算结果见表3-93。
表3-93 清单工程量计算（例3-68）
