电气工程量清单计价实例详解，助你轻松掌握计价规则
【摘要】：配管、配线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表3-84的规定执行。表3-84 配管、配线注：1.配管、线槽安装不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。在配管清单项目计量时，设计无要求时上述规定可以作为计量接线盒、拉线盒的依据。
配管、配线工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，
应按表3-84的规定执行。

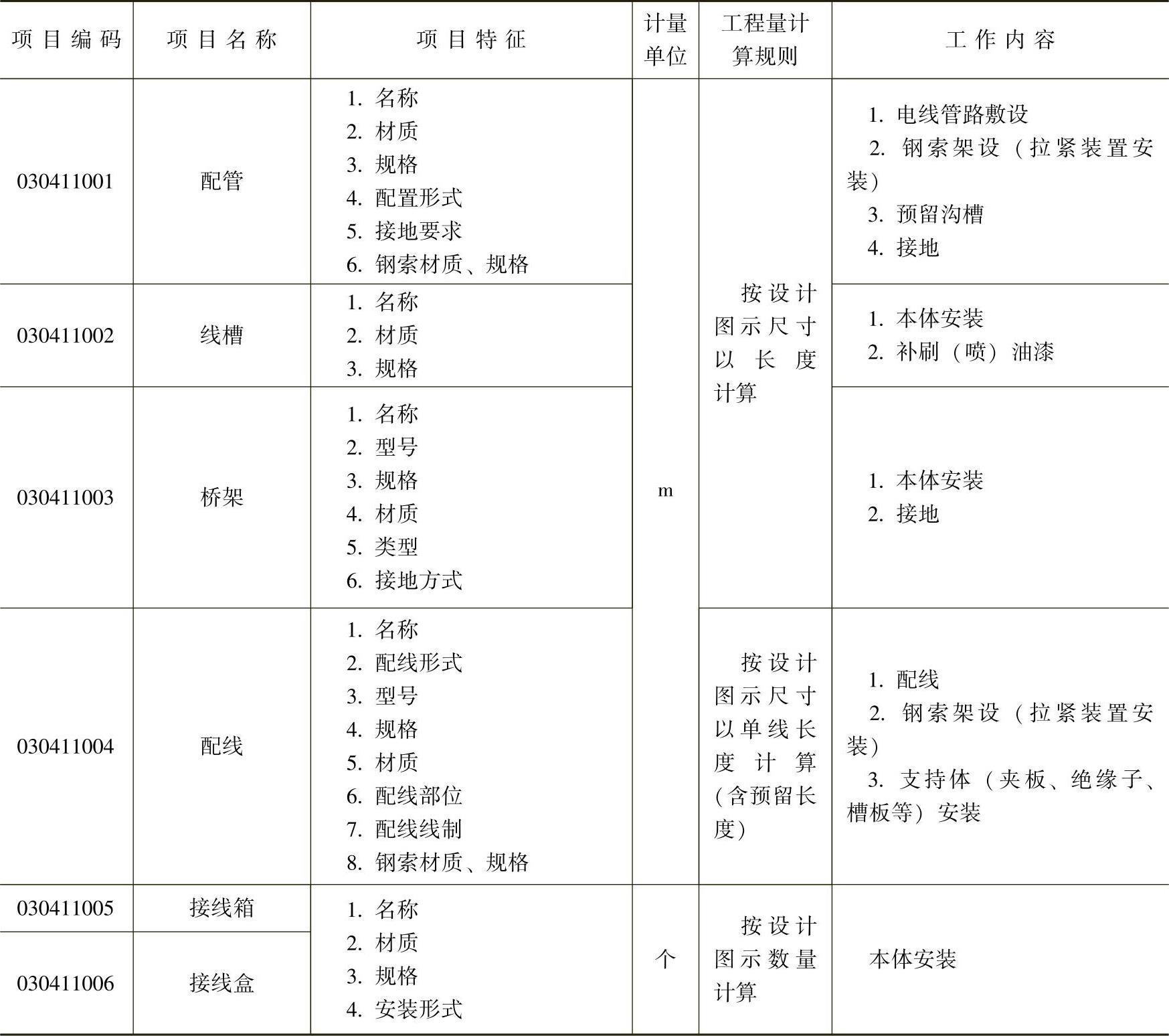

表3-84 配管、配线（编码：030411）
注：1.配管、线槽安装不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
2.配管名称指电线管、钢管、防爆管、塑料管、软管、波纹管等。
3.配管配置形式指明配、暗配、吊顶内、钢结构支架、钢索配管、埋地敷设、水下敷设、砌筑沟内敷设等。
4.配线名称指管内穿线、瓷夹板配线、塑料夹板配线、绝缘子配线、槽板配线、塑料护套配线、线槽配线、车间带形母线等。(www.chuimin.cn)
5.配线形式指照明线路，动力线路，木结构，顶棚内，砖、混凝土结构，沿支架、钢索、屋架、梁、柱、墙，以及跨屋架、梁、柱。
6.配线保护管遇到下列情况之一时，应增设管路接线盒和拉线盒：（1）管长度每超过30m，无弯曲；（2）管长度每超过20m，有1个弯曲；（3）管长度每超过15m，有2个弯曲；（4）管长度每超过8m，有3个弯曲。
垂直敷设的电线保护管遇到下列情况之一时，应增设固定导线用的拉线盒：（1）管内导线截面为50mm2及以下，长度每超过30m；（2）管内导线截面为70～95mm2，长度每超过20m；（3）管内导线截面为120～240mm2，长度每超过18m。在配管清单项目计量时，设计无要求时上述规定可以作为计量接线盒、拉线盒的依据。
7.配管安装中不包括凿槽、刨沟。
8.配线进入箱、柜、板的预留长度见表3-85。

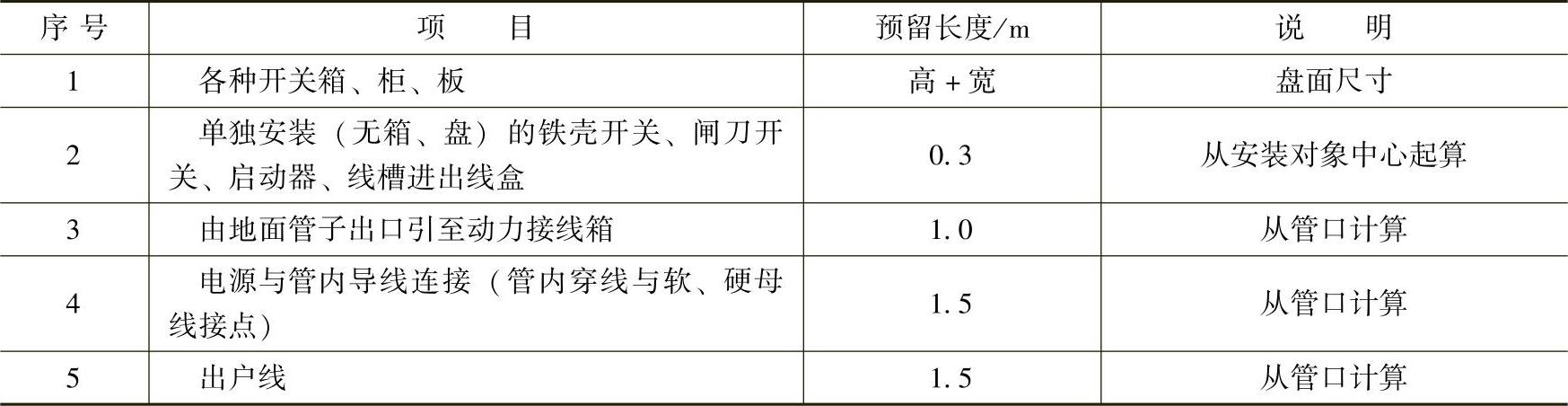

表3-85 配线进入箱、柜、板的预留长度（单位：m/根）
