电气工程量清单计价实例
【摘要】：某电力工程架设300/500V三相四线线路，需要10m高水泥杆8根，杆距为50m，试计算其工程量。图3-32 外线工程平面图70mm2导线长度工程量=×2=510=0.51km35mm2导线长度工程量=×3=765=0.77km立混凝土电杆工程量=5根普通拉线制作安装工程量=5组杆上变压器组装315kVA工程量=1台进户线横担安装工程量=1组清单工程量计算结果见表3-83。
【例3-56】 某电力工程架设300/500V三相四线线路，需要10m高水泥杆8根，杆距为50m，试计算其工程量。
【解】
电杆组立工程量见表3-79。

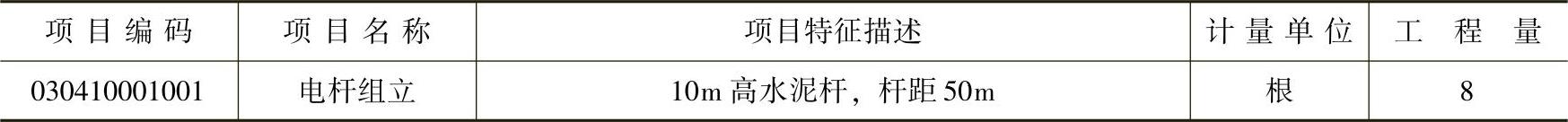

表3-79 清单工程量计算表（例3-56）
【例3-57】 某工厂架设380/220V三相四线线路，需要使用裸铜10m高水泥杆8根，杆距为50m，杆上铁横担水平安装1根，试计算横担组装工程量。
【解】
根据工程量计算规则：
横担组装工程量=8×1=8（组）
工程量计算结果见表3-80。

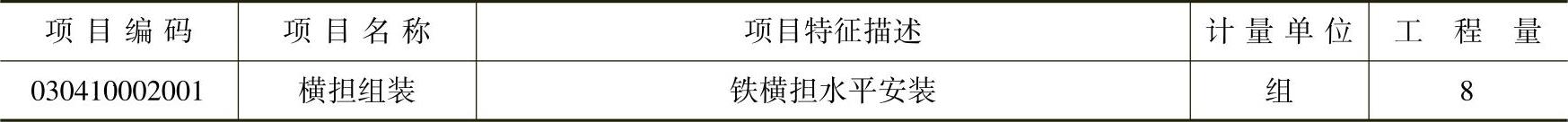

表3-80 清单工程量计算表（例3-57）
【例3-58】 某10kV配电工程需要设置杆上变压器5台，高压绝缘子4组，避雷器1组，试计算杆上设备工程量。
【解】
杆上设备工程量见表3-81。

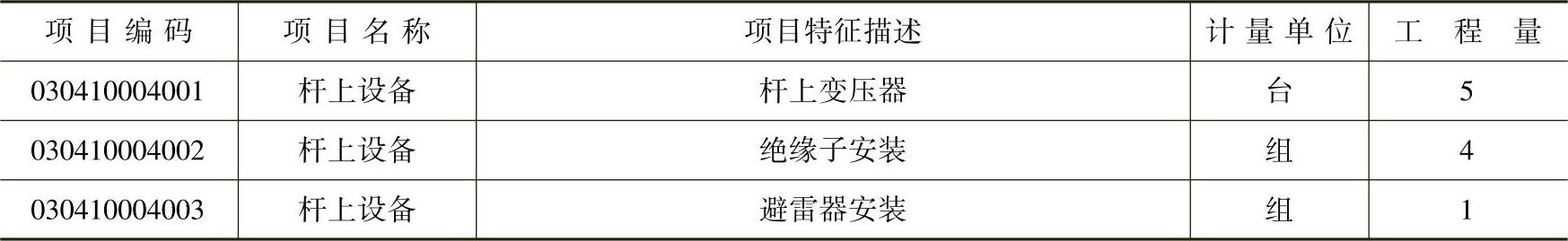

表3-81 清单工程量计算表（例3-58）
【例3-59】 某新建电力工厂需要架设380V/220V三相四线线路；需要组立15m高的水泥电杆10根，且杆上铁横担水平安装一根，最末一根杆上有阀型避雷器4组，若此工程导线采用（3×120+1×70）裸铝绞线，试计算横担组装和电杆组立工程量。
【解】
（1）横担组装
工程量=10×1=10（组）
（2）电杆组立
工程量=10根(www.chuimin.cn)

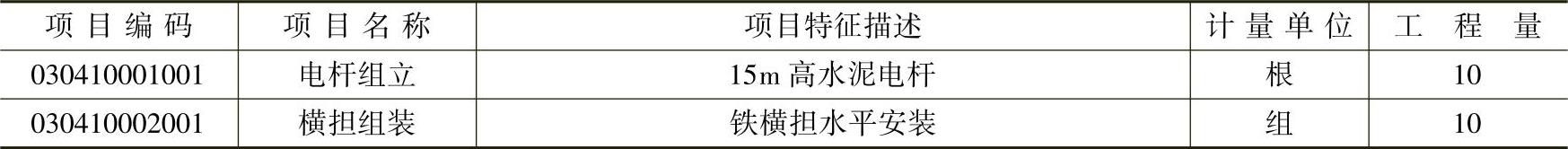

杆上设备工程量见表3-82。
表3-82 清单工程量计算表（例3-59）
【例3-60】 某外线工程平面图如图3-32所示，电杆12m，其间距均为45m，在丘陵地区施工，选用BLX（2×70+3×35），室外杆上变压器容量为315kVA，变压器台杆高14m。试计算各项工程量。

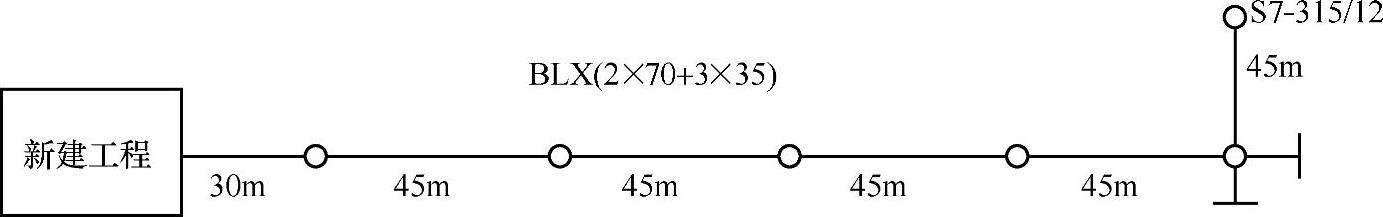

图3-32 外线工程平面图
【解】
（1）70mm2导线长度
工程量=（45×5+30）×2=510（m）=0.51km
（2）35mm2导线长度
工程量=（45×5+30）×3=765（m）=0.77km
（3）立混凝土电杆
工程量=5根
（4）普通拉线制作安装
工程量=5组
（5）杆上变压器组装315kVA
工程量=1台
（6）进户线横担安装
工程量=1组
清单工程量计算结果见表3-83。

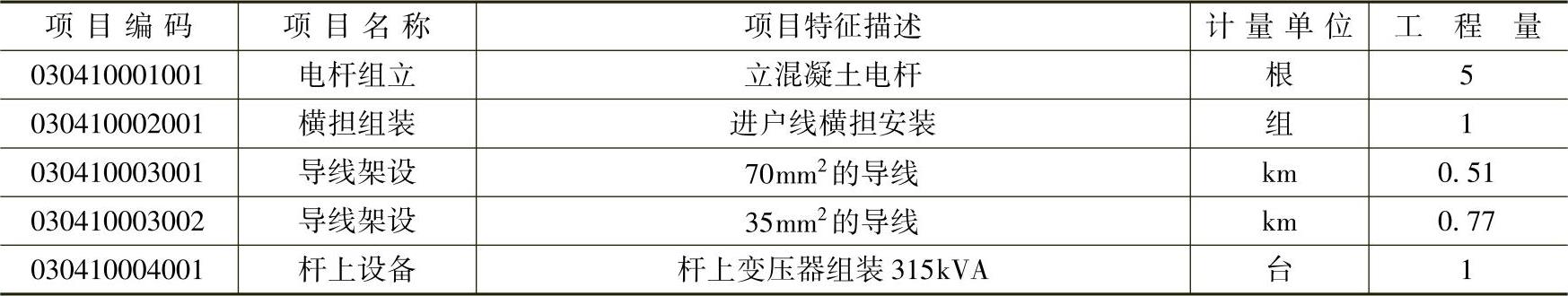

表3-83 清单工程量计算表（例3-60）
