【例3-48】 某企业大厦地基周圈接地极用18根ϕ5钢筋，试列项并计算清单工程量。
【解】
接地极工程量=18根
清单工程量计算表见表3-67。

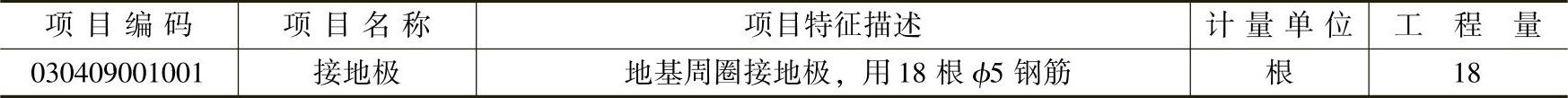

表3-67 清单工程量计算表（例3-48）
分部分项工程和单价措施项目清单与计价表见表3-68。

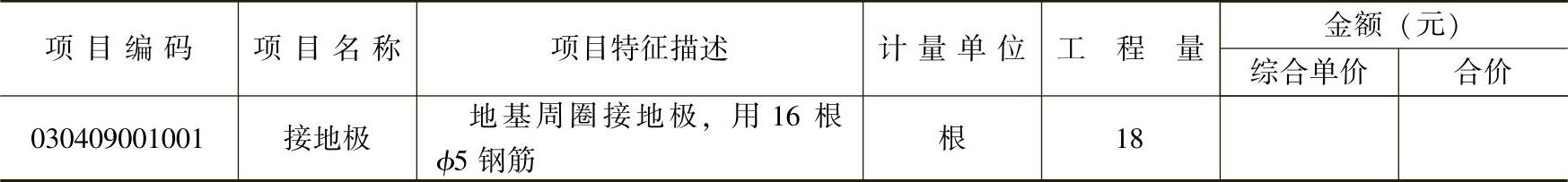

表3-68 分部分项工程和单价措施项目清单与计价表（例3-48）
（1）1根钢管避雷针ϕ25，针长2.5m在平屋面上安装。
（2）利用柱筋引下（2根柱筋），柱长15m。
（3）角钢接地极50mm×50mm×5mm，3根，每根长2.5m。
（4）接地母线为镀锌扁钢40mm×4mm，埋设深度0.7m，长25m。
试计算接地母线工程量。
【解】
接地母线安装清单工程量按设计图示尺寸以长度计算（含附加长度）。
接地母线工程量=25×（1+3.9%）=25.98（m）
清单工程量计算表见表3-69。

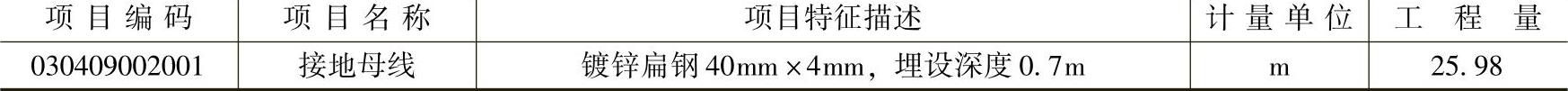

表3-69 清单工程量计算表（例3-49）
【例3-50】 某建筑物层高4m，檐高98m，外墙轴线总周长为90m，试计算均压环焊接工程量和设在圈梁中的避雷带的工程量。
【解】
均压环敷设以“m”为单位计算，主要考虑利用圈梁内主筋作均压环接地连线，焊接按2根主筋考虑，超过2根时，可按比例调整。长度按设计需要做均压接地的圈梁中心线长度，以m计算。
因为均压环焊接每3层焊一圈，即每12m焊一圈，因此30m以下可以焊2圈，即
2×90=180（m）
二圈以上（即4m×3层×2圈=24m以上）每两层设避雷带（网），工程量为：
（98-24）/6=12（圈）
工程量=90×12=1080（m）
清单工程量计算见表3-70。

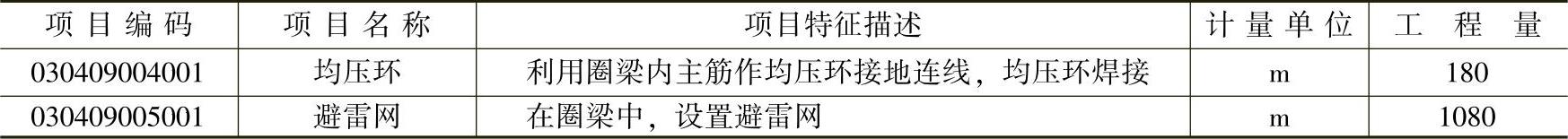

表3-70 清单工程量计算表（例3-50）
【例3-51】 如图3-25某大厦的屋顶避雷线平面图，避雷带应镀锌与屋面预留钢筋头引下焊牢。引下线用卡子沿墙固定，与接地极焊牢，接地电阻≤30Ω。采用ϕ25mm镀锌扁铁做避雷线。试计算工程量。
【解】
（1）接地母线
工程量=（0.5×2+0.5×4+0.8×2）×（1+3.9%）=4.78（m）

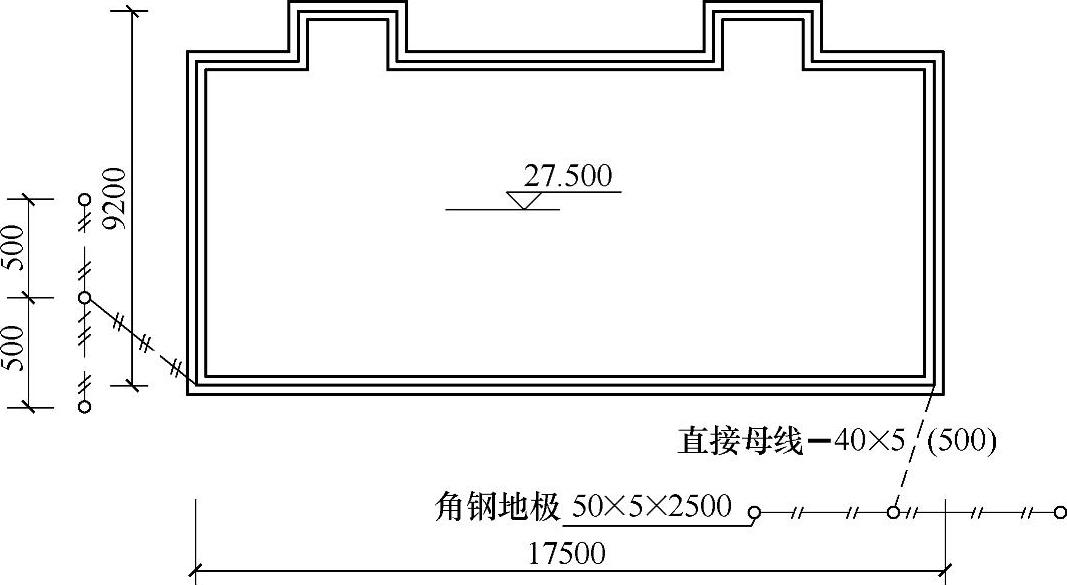

图3-25 防雷装置平面布置图
（2）避雷引下线
工程量=[（27.5+1）×2-2×2]+（2×2）×（1+3.9%）=57.16（m）
清单工程量计算见表3-71。

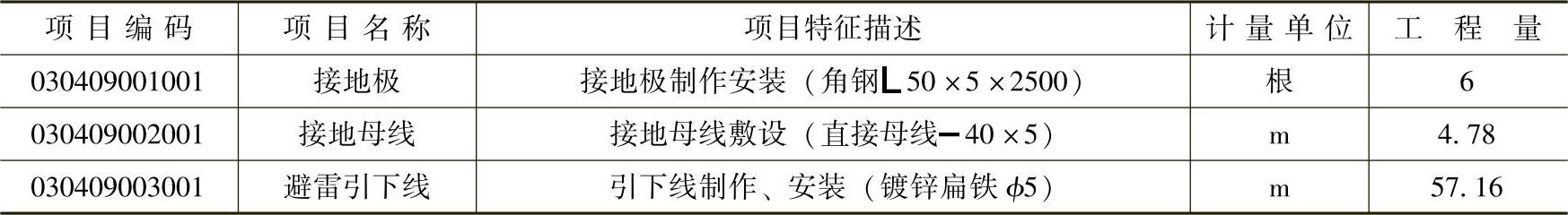

表3-71 清单工程量计算表（例3-51）
分部分项工程和单价措施项目清单与计价表见表3-72。

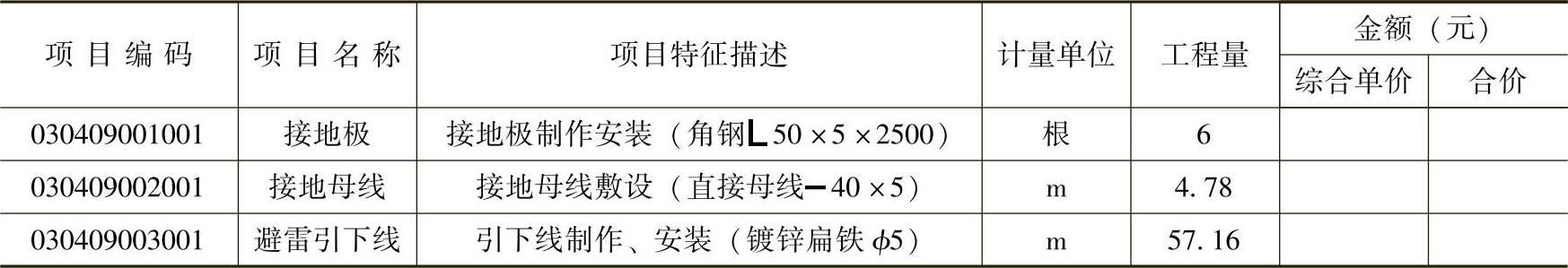

表3-72 分部分项工程和单价措施项目清单与计价表（例3-51）
【例3-52】 某大厦防雷及接地装置如图3-26～图3-29所示，试计算其工程量，并列出工程量清单。

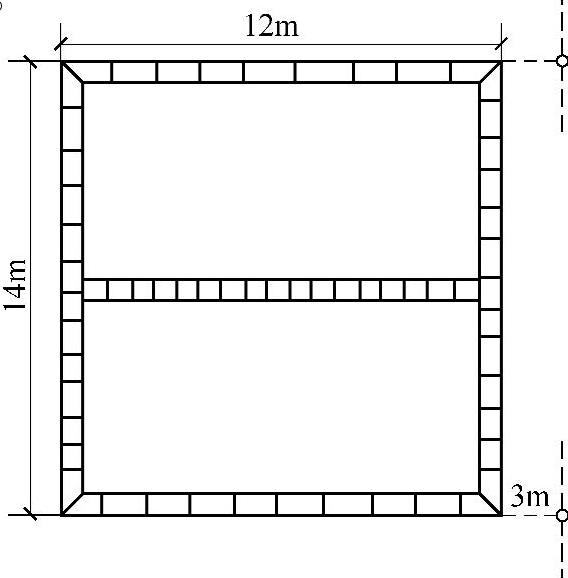

图3-26 屋面防雷平面图

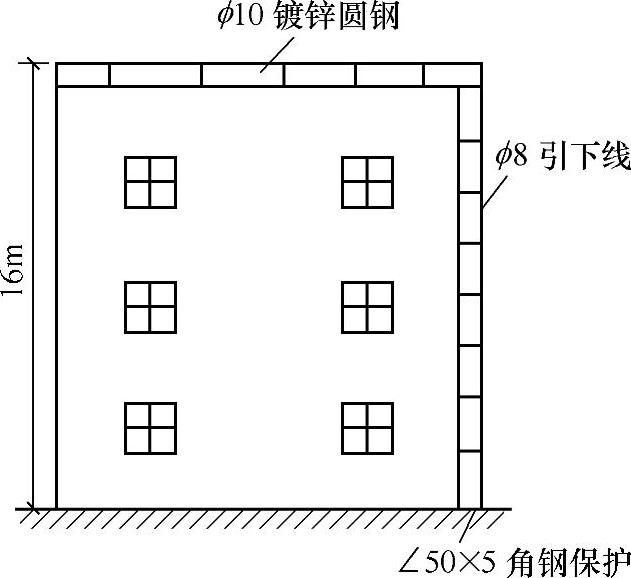

图3-27 引下线安装图

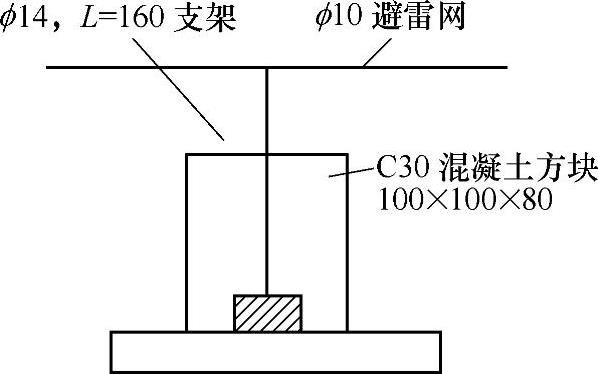

图3-28 避雷带（网）安装图

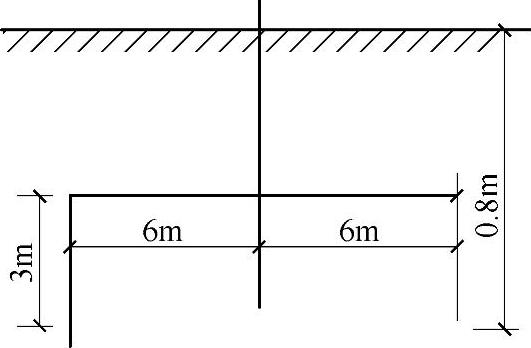

图3-29 接地极安装图
【解】
（1）避雷网
工程量=（14×2+12×2）×（1+3.9%）=54.03（m）(www.chuimin.cn)
注：避雷网除了沿着屋顶周围装设外，在屋顶上还用圆钢或扁钢纵横连接成网。在房屋的沉降处应多留100～200mm。
（2）避雷引下线
工程量=[（16+1）×2-2×2]×（1+3.9%）=31.17（m）
（16m为建筑物高度，1m为从屋顶向下引应预留的长度，有2根引下线，引下线从屋顶往下引时，不一定是从建筑物最高处向下引，应减去2m的长度）
（3）接地极制作安装
工程量=2根
（4）接地母线埋设
工程量=（3×2+6×4+0.8×2+4×0.5）×（1+3.9%）=34.91（m）
（0.8m是引下线与接地母线相接时接地母线应预留的长度。根据接地干线的末端，必须高出地面0.5m的规定，所以接地母线加上0.5m）
清单工程量计算结果见表3-73。

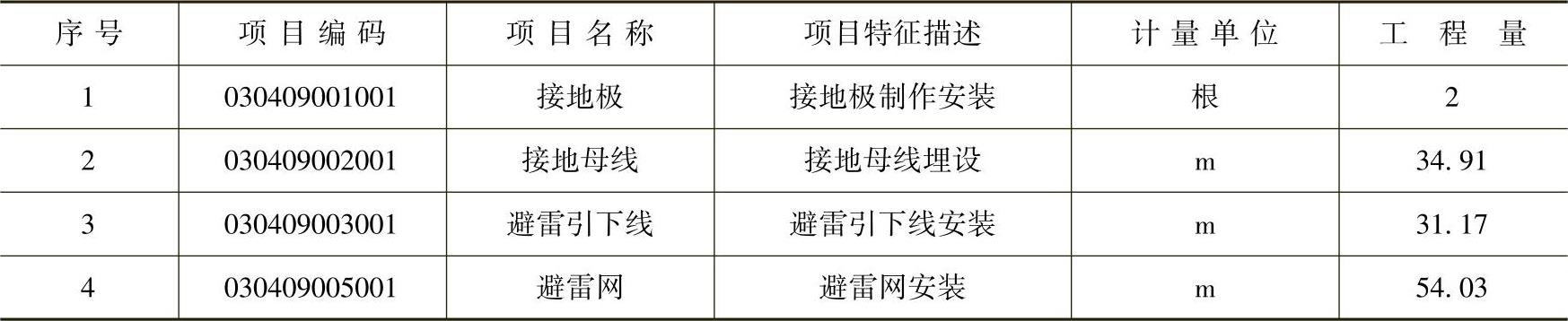

表3-73 清单工程量计算表（例3-52）
【例3-53】 某建筑在房顶上安装避雷网（用混凝土块敷设），如图3-30所示，建筑长55m，宽32m，高25m，3处引下线与一组接地极（5根）连接，引下线与接地极之间连接，共挖了7个沟，每个沟长度为8m，每米的土方量为0.36m3。试计算其工程量，并套用定额。
【解】
（1）避雷网
工程量=（55×2+30×2）×（1+3.9%）=176.63（m）
（2）避雷引下线
工程量=[（1+25）×3-2×3]×（1+3.9%）=74.81（m）
（职工楼高度为25m，从屋顶向下引应预留的长度为1m，有3根引下线，引下线从屋顶往下引时，不一定是从建筑物最高处向下引，应减去2m的长度）
（3）接地极制作安装
工程量=5根
（4）接地母线埋设
工程量=（8×4+0.5×2+8×3+0.8×3）×（1+3.9%）=61.72（m）
清单工程量计算结果见表3-74。

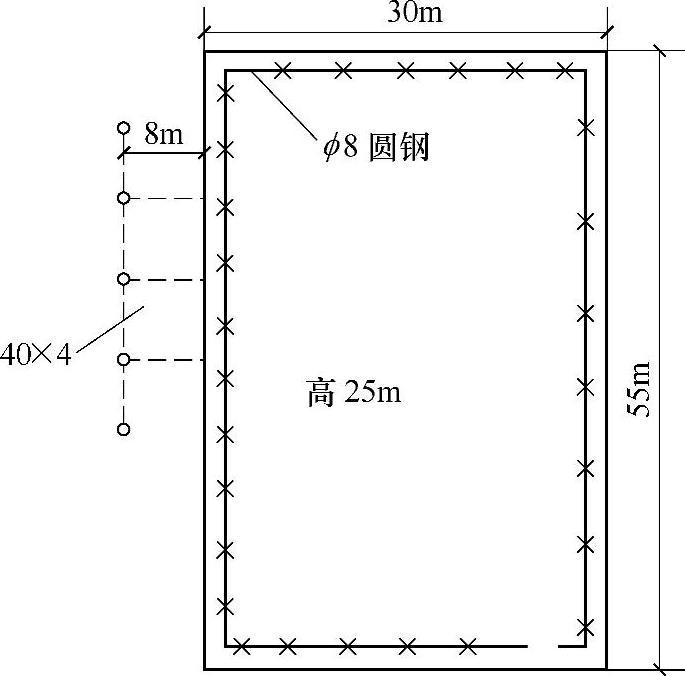

图3-30 避雷网

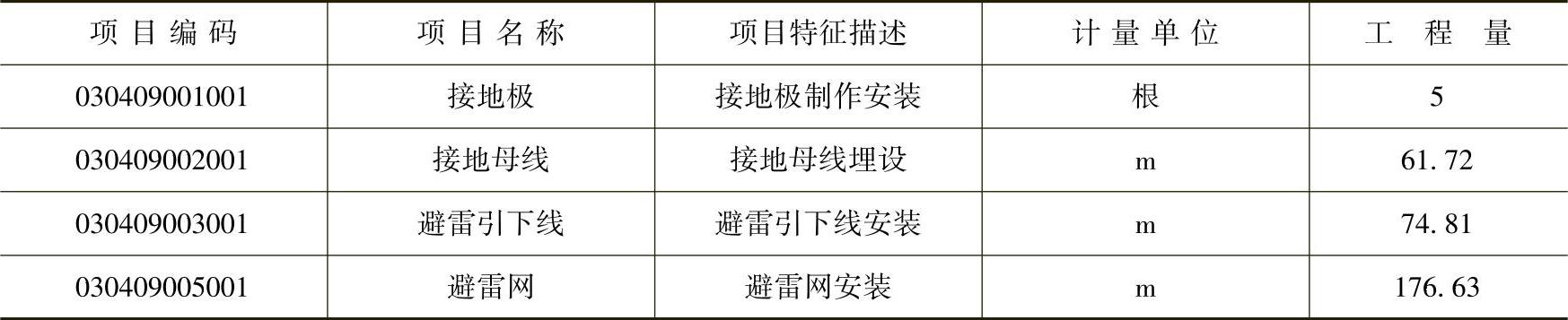

表3-74 清单工程量计算表（例3-53）
【例3-54】 某建筑屋顶避雷针安装如图3-31所示，共装5根避雷针，分两处引下与接地组连接（避雷针为钢管，长4.5m，接地极两组，6根），房顶上的避雷网采用支持卡子敷设，试计算其工程量。

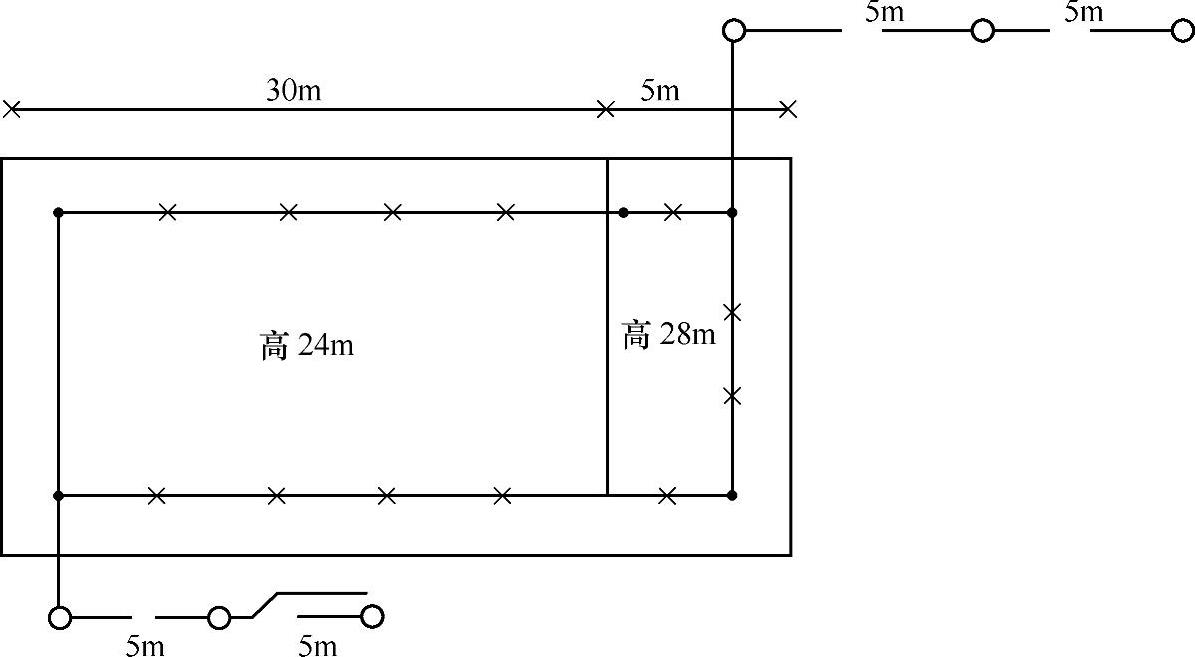

图3-31 避雷针安装工程
【解】
（1）钢管避雷针制作
避雷针长度4.5m 5根
（2）钢管避雷针安装
避雷针长度4.5m 5根
（3）避雷网
工程量=（30+5+24+28+5+30+5）×（1+3.9%）=131.95（m）
（从图上可以看出避雷线从高28m的楼上引下时，经过宽度（30+5）m，又经过楼高，所以再加上28，从高32m的楼上引下时，也经过宽度（30+5）m，再加上楼高32m，还有再加上从28m高的楼到32m高的楼的5m，还应该加上附加长度，所以避雷网敷设长度为140.27m）
（4）引下线敷设ϕ8圆钢
工程量=（24+28-2×2）×（1+3.9%）=49.87（m）
（引下线是两座楼的高度之和减去下面预留的两个2m）
（5）接地极制作安装ϕ50钢管
工程量=6根
（6）接地母线埋设
工程量=（5×6+2×0.5+2×0.8）×（1+3.9%）=33.87（m）
（0.8是引下线与接地母线之间的预留，0.5是接地母线末端必须高出0.5m，5×6是6根接地母线每段分别长5m）
清单工程量计算结果见表3-75。

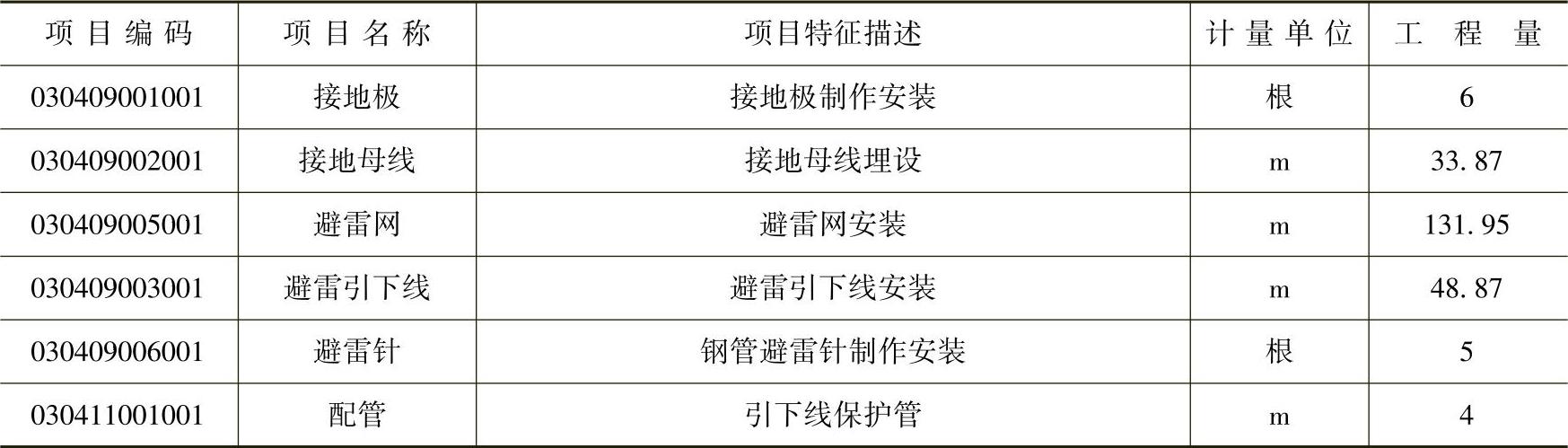

表3-75 清单工程量计算表（例3-54）
【例3-55】 某高层建筑物层高为3m，檐高125m，外墙轴线总周长为96m，求均压环焊接下设在圈梁中避雷针的工程量。
【解】
均压环焊接每3层焊一圈，即9m焊一圈，因此30m以下可设3圈，3圈以上每两层设1根避雷针。
避雷针工程量计算结果见表3-76。

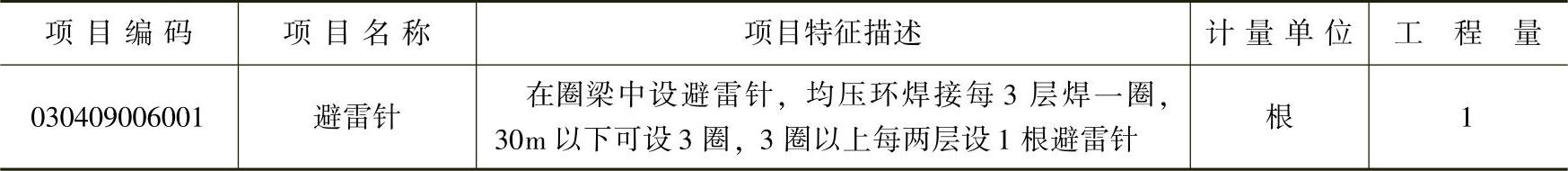

表3-76 清单工程量计算表（例3-55）
