电气工程工程量清单计价实例详解

2023-10-04 理论教育版权反馈

【摘要】：试计算其工程量。根据工程量计算规则，得：工程量=×9×=2781.34工程量清单计算结果见表3-56。电缆铺砂盖砖2.28+110+65+100+15+2.28=294.56动力箱安装工程量=1台清单工程量计算结果见表3-57。表3-58 清单工程量计算表某工厂电气动力安装如图3-22所示。连接各设备处电缆、导线的预留长度为1.0m，与滑触线连接处预留长度为1.5m。

【例3-37】如图3-19所示为某车间配电箱安装示意图，电源配电箱DLX（2.0m×1m）安装在15号基础槽钢上，车间内另设备用配电箱1台（1m×0.8m）墙上暗装，其电源由DLX以2R-VV4×50+1×16穿电镀管DN90沿地面敷设引来（电缆、电镀管长26m，电缆截面积35mm²）。电缆进出配电箱的预留长度为2m/台；电缆终端头的预留长度为1.5m/个。试计算其清单工程量。

【解】

铜芯电力电缆敷设工程量为：

（26+2×2+1.5×2）×（1+2.5%）=33.83（m）

注：2.5%为电缆敷设的附加长度系数。

干包终端头制作：2个

清单工程量计算见表3-53。

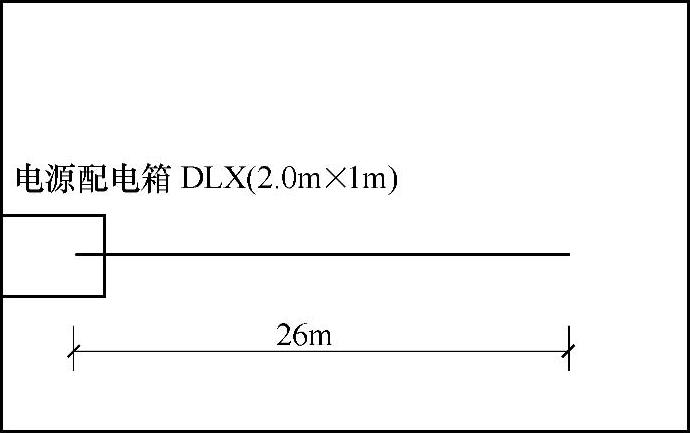

图3-19 配电箱安装示意图

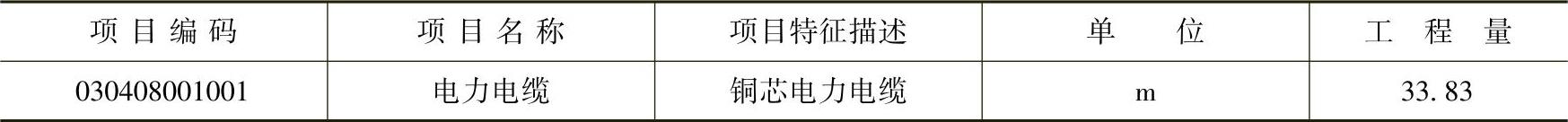

表3-53 清单工程量计算表（例3-37）

【例3-38】已知某建筑低压配电柜与配电箱之间的水平距离为20m，配电线路采用五芯电力电缆VV-3×25+2×16，在电缆沟内敷设，电缆沟的深度为0.8m，宽度为0.85m，配电柜为落地式，配电箱为悬挂嵌入式，箱底边距地面为1.45m，试计算电力电缆的清单工程量。

【解】

电力电缆安装清单工程量按设计图示尺寸以长度计算（含预留长度及附加长度）。

工程量=（20+0.8+0.85+1.45）×（1+2.5%）=23.68（m）

电力电缆的工程量清单见表3-54。

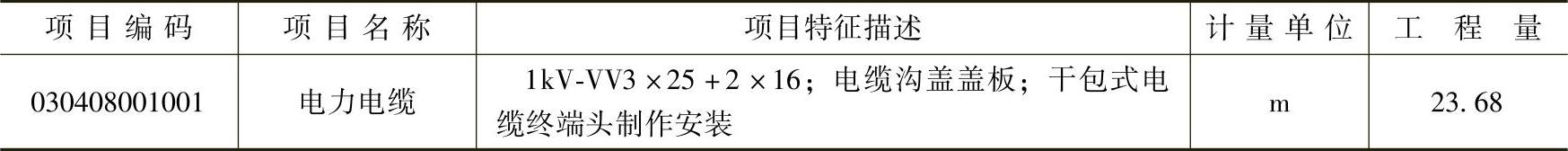

表3-54 清单工程量计算表（例3-38）

【例3-39】某电力工程采用电缆沟敷设，电缆沟沟长为350m，共有16根电缆VV29（3×120+2×35），分四层，双边，支架镀锌。试计算其工程量。

【解】

（1）电缆沟支架制作安装

工程量=350×2=700（m）

（2）电力电缆敷设

电力电缆进入建筑预留1.5m，电缆终端电缆头预留1.5m，水平到垂直2次，0.5×2，进入低压柜电缆预留3m，双边，每边8根。

电力电缆安装清单工程量按设计图示尺寸以长度计算（含预留长度及附加长度）。

工程量=（350+1.5+1.5×2+0.5×2+3）×（1+2.5%）×16=5879.4（m）

清单工程量计算结果见表3-55。

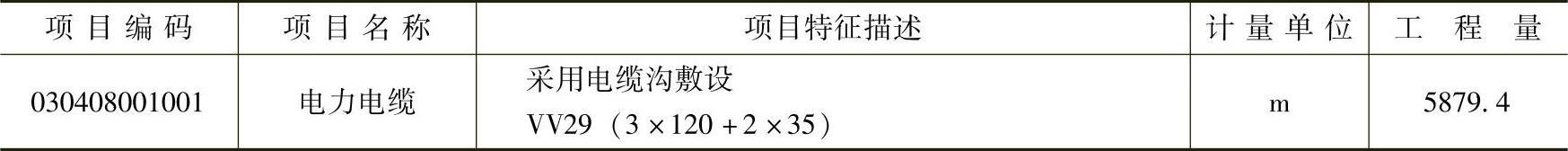

表3-55 清单工程量计算表（例3-39）

【例3-40】某电力工程需要直埋控制电缆，全长300m，单根埋设时下宽口宽0.4m，深1.5m，现如果同沟并排埋设9根控制电缆，试计算其敷设工程量。

【解】

根据工程量计算规则，得：

工程量=（1.5+300）×9×（1+2.5%）=2781.34（m）

工程量清单计算结果见表3-56。

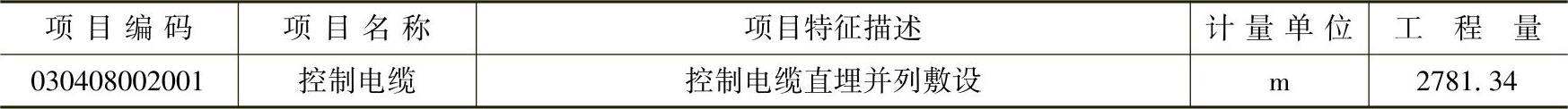

表3-56 清单工程量计算表（例3-40）

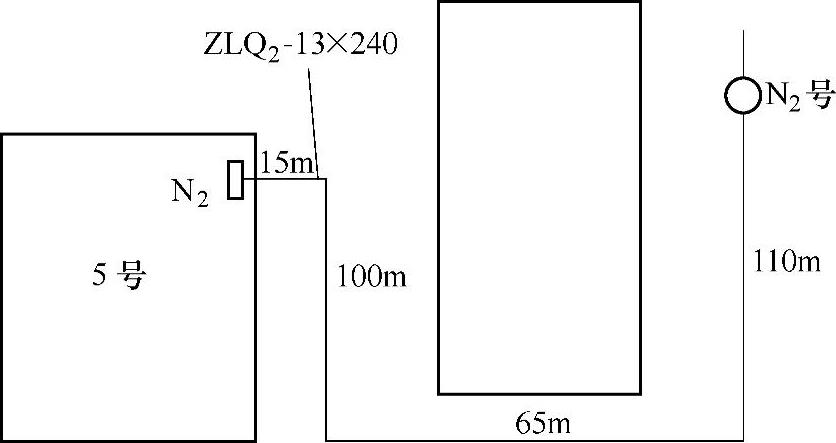

图3-20 电缆埋设示意图

【例3-41】某电力工程电缆埋设示意图如图3-20所示，电缆自N₂电杆（12m）引下入地埋设引至5号厂房N₂动力箱，动力箱高2.2m，宽0.8m，试计算其清单工程量。

【解】

（1）电缆沟挖填土方量

2.28+110+65+100+15+2.28+0.4=294.96（m）

294.96×0.45=132.73（m³）

注：2.28m为电缆沟拐弯时应预留的长度，0.4m为从室外进入室内到动力箱N₂的距离。

（2）电缆埋设工程量

2.28+110+65+100+15+2.28+2×0.8+0.4+3.0=299.56（m）

注：2.28m为电缆沟拐弯时电缆应预留的长度，共拐了2个弯；3.0m为动力箱宽+高；0.4m为从室内到动力箱N₂的长度，0.8m为从电杆引入电缆沟预留的长度或电缆进入建筑物预留的长度。

（3）电缆铺砂盖砖

2.28+110+65+100+15+2.28=294.56（m）

（4）动力箱安装

工程量=1台

清单工程量计算结果见表3-57。

表3-57 清单工程量计算表（例3-41）

【例3-42】如图3-21所示，某工程采用电缆沟铺砂盖砖直埋并列敷设10根XV₂₉（3×35+1×10）电力电缆，变电所配电柜至室内部分电缆穿40钢管保护，共10m长，室外电缆敷设共120m长，在配电间有13m穿40钢管保护，试计算电力电缆及电缆保护管敷设工程的工程量。

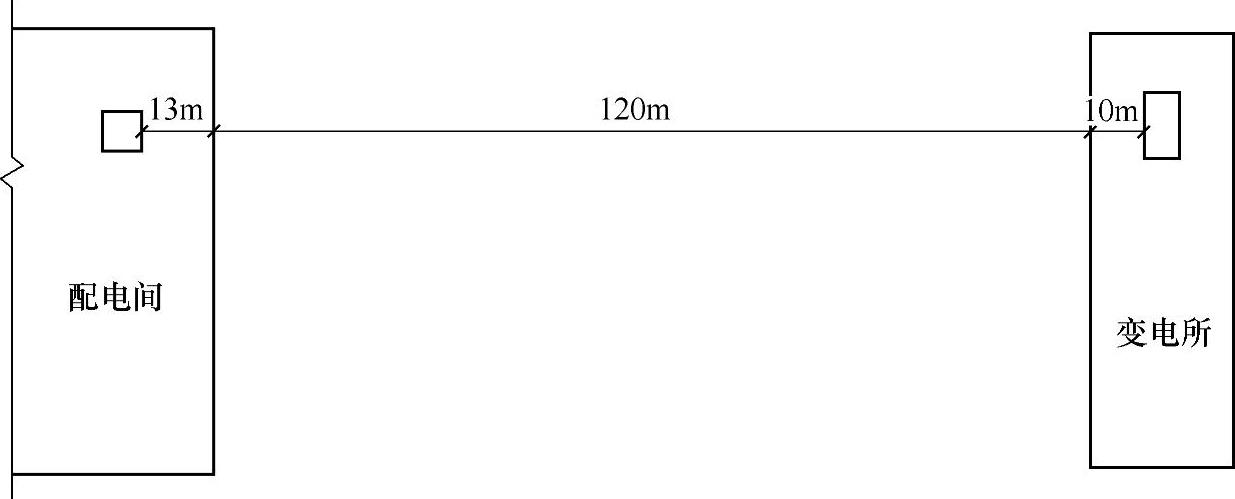

图3-21 某电缆敷设工程

【解】

（1）电缆敷设

工程量=（10+120+13）×10=1430（m）

（2）电缆保护管

工程量=10+13=23（m）

工程量计算结果见表3-58。

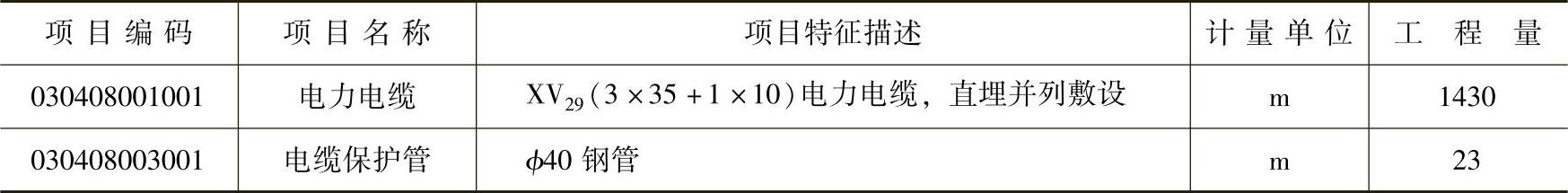

表3-58 清单工程量计算表（例3-42）

【例3-43】某工厂电气动力安装如图3-22所示。其中：动力箱、照明箱均为定型配电箱，嵌墙暗装，箱底标高为+1.4m。木制配电板现场制作后挂墙明装，底边标高+1.5m，配电板上仅装置一铁壳开关。所有电缆、导线均穿钢保护管敷设。保护管除了N6为沿墙、柱明配外，其他均为暗配，埋地保护管标高为0.2m。N6自配电板上部引至滑触线的电源配管，在②柱标高+6.0m处，接长度为0.5m的弯管。两设备基础面标高+0.3m，至设备电机处的配管的管口高出基础面0.2m，至排烟装置处的管口标高为+6.0m，均连接长0.8m同管径的金属软管。电缆计算预留长度时不计算电缆敷设弛度、波形变度和交叉的附加长度。连接各设备处电缆、导线的预留长度为1.0m，与滑触线连接处预留长度为1.5m。电缆头为户内干包式，其附加长度不计。滑触线支架150×50×5，每米重3.77kg，采用螺栓固定；滑触线（40×40×4，每米重2.44kg）两端设置指示灯。图中管路旁括号内数字表示该管的平面长度。试计算各项清单工程量。

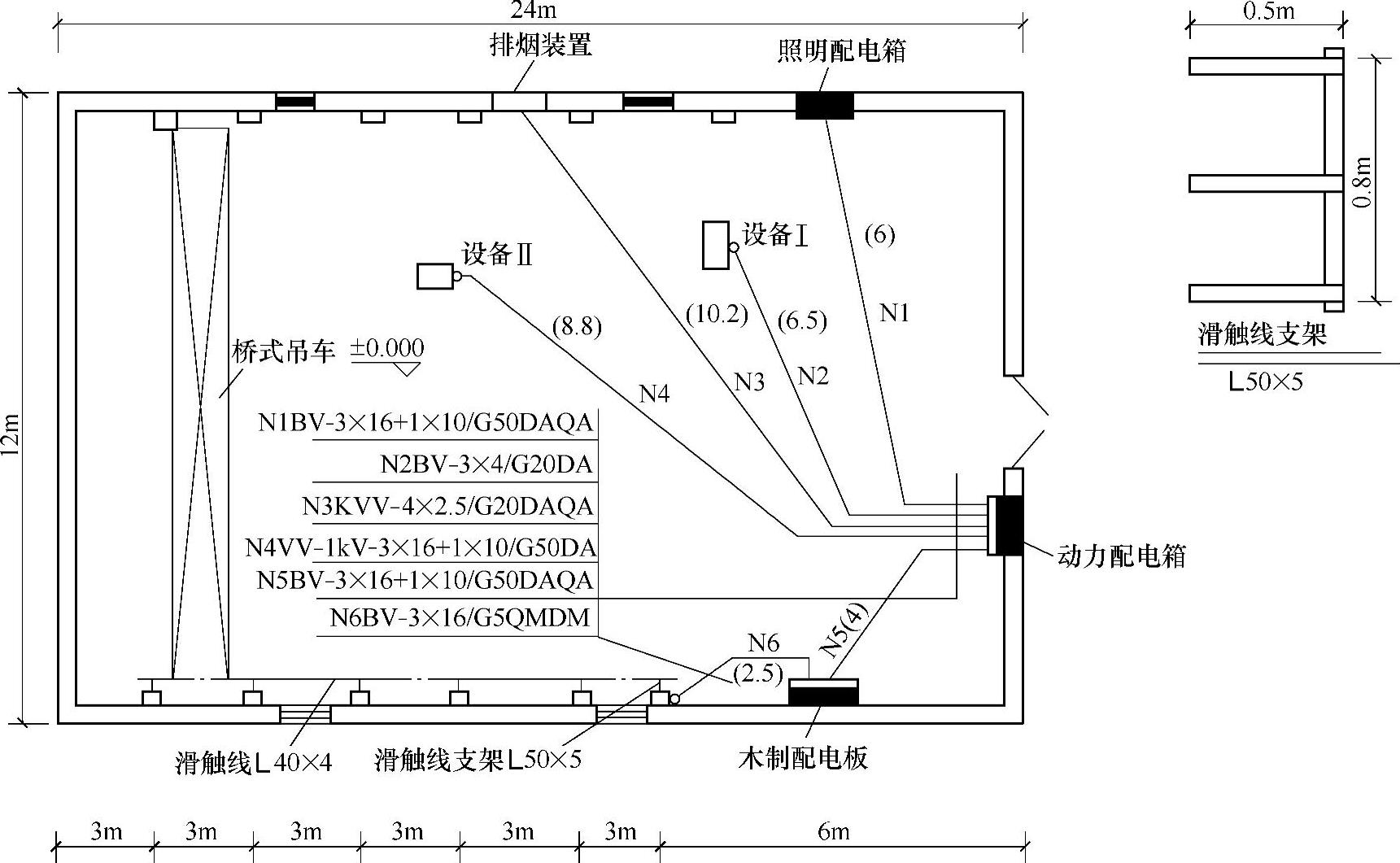

图3-22 电气动力平面布置图

说明：

1.室内外地坪标高相同（±0.000），图中尺寸标注均以mm计。

2.配电箱、板尺寸：宽×高×厚

（1）动力配电箱600×400×250；

（2）照明配电箱500×400×220；

（3）木制配电板400×300×25；(www.chuimin.cn)

3.滑触线支架安装在柱上标高+6m处。

【解】

（1）配电箱安装

工程量=2台（一台照明配电箱、一台动力配电箱）

（2）钢管暗配G20

N2：6.5+0.2+1.4+0.2+0.3+0.2=8.8（m）

N3：10.2+0.2+1.4+0.2+6.0=18（m）

总计：8.8+18=26.8（m）

（3）钢管暗配G50

N1：6+（0.2+1.4）×2=9.2（m）

N4：8.8+0.2+1.4+0.2+0.3+0.2=11.1（m）

N5：4+0.2+1.4+0.2+1.5=7.3（m）

总计：（9.2+11.1+7.3）=27.6（m）

（4）钢管明配G50

N6：2.5+6-1.5-0.3+0.5=7.2（m）

（5）电缆敷设VV-3×16+1×10

N4：11.1+2+1.0=14.1（m）

工程量=14.1×（1+2.5%）=14.45（m）

（6）控制电缆敷设KVV-4×25

N3：18+2+1.0=21（m）

工程量=21×（1+2.5%）=21.53（m）

（7）导线穿管敷设16mm²

N1：（9.2+0.6+0.4+0.5+0.4）×3=33.3（m）

N5：（7.3+0.6+0.4+0.4+0.3）×3=27（m）

N6：（7.2+0.4+0.3+1.5）×3=28.2（m）

总计：33.3+27+28.2=88.5（m）

（8）导线穿管敷设10mm²

N1：9.2+0.6+0.4+0.5+0.4=11.1（m）

N5：7.3+0.6+0.4+0.4+0.3=9（m）

总计：（11.1+9）m=20.1（m）

（9）导线穿管敷设ϕ4mm²

N2：（8.8+0.4+0.6+1.0）×3=32.4（m）

（10）滑触线安装L40×40×4

工程量=（3×5+1+1）×3=51（m）

清单工程量计算见表3-59。

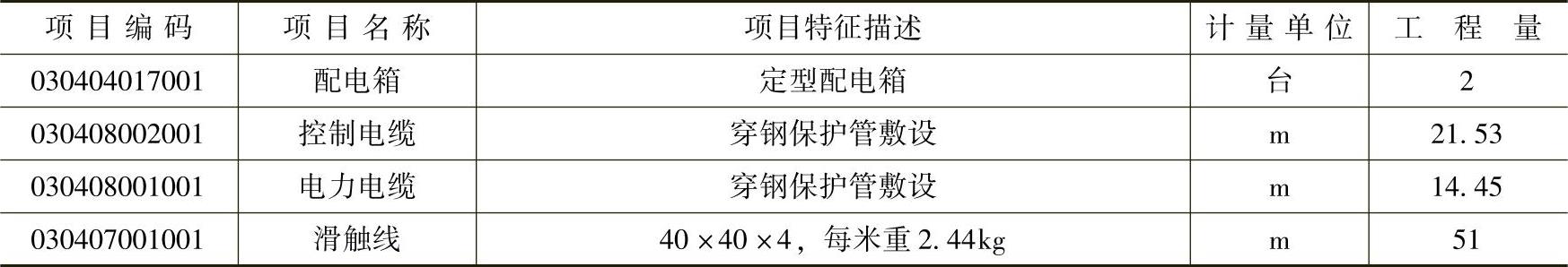

表3-59 清单工程量计算表（例3-43）

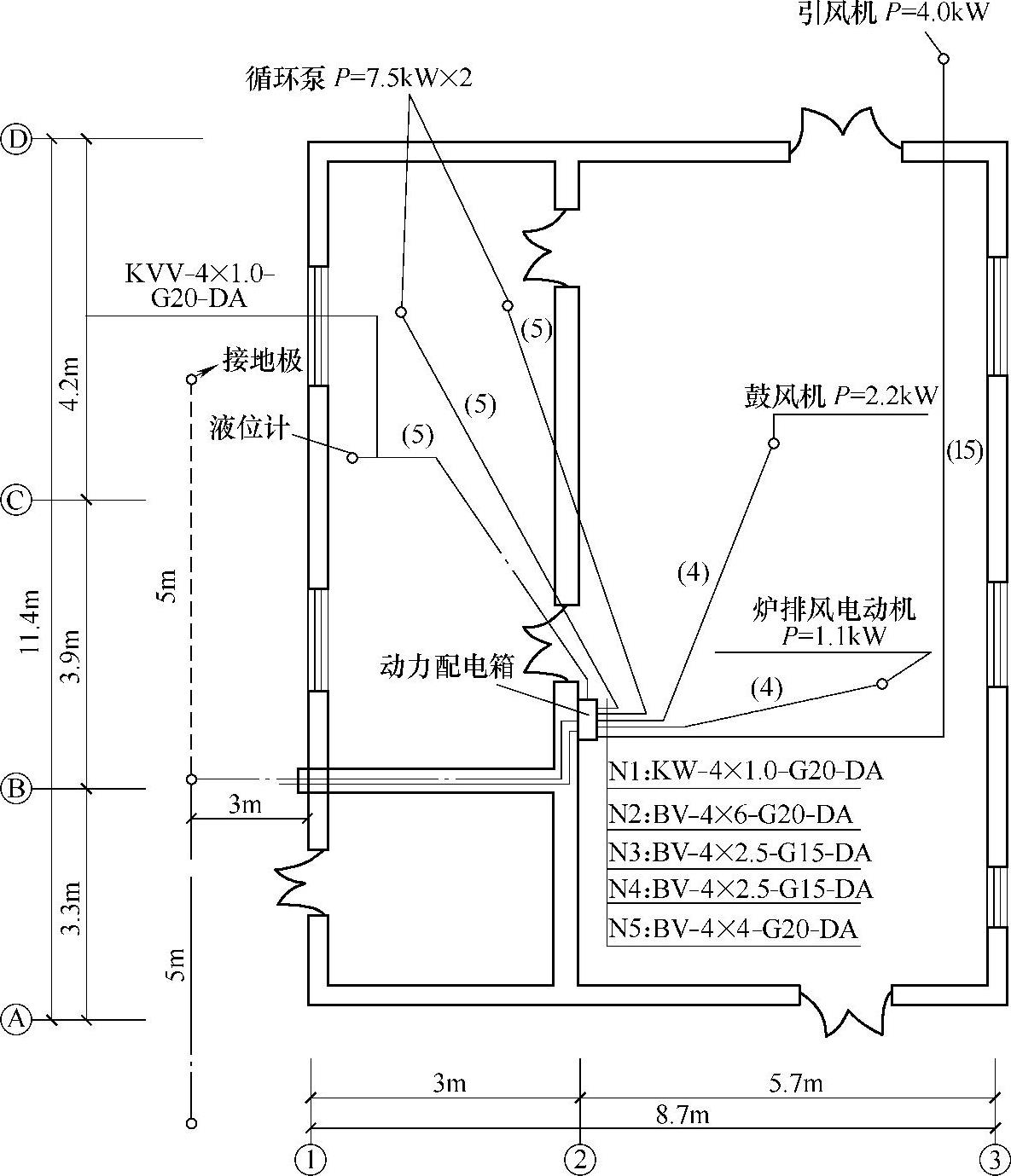

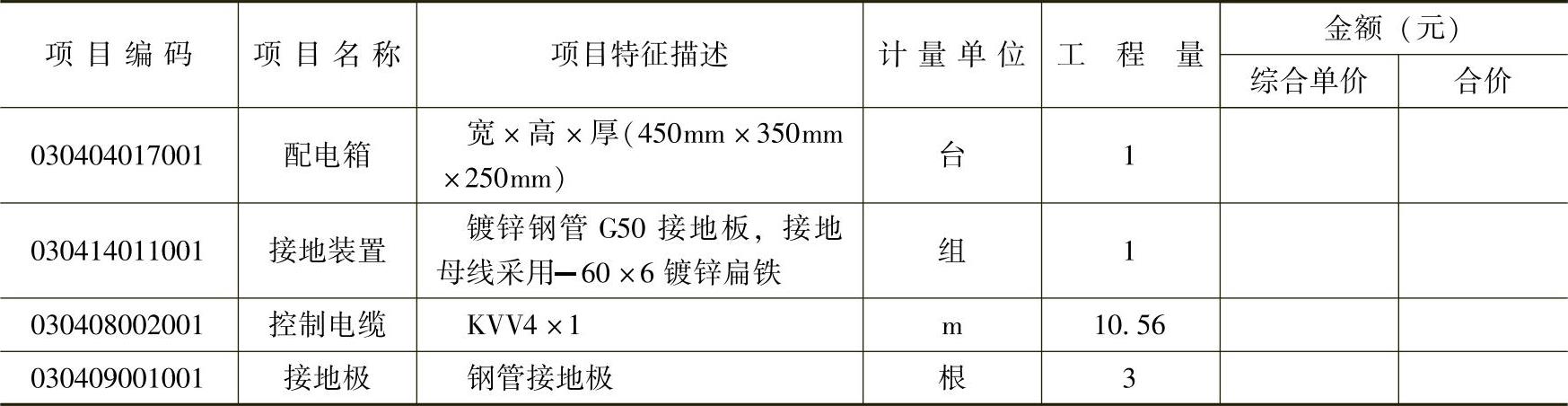

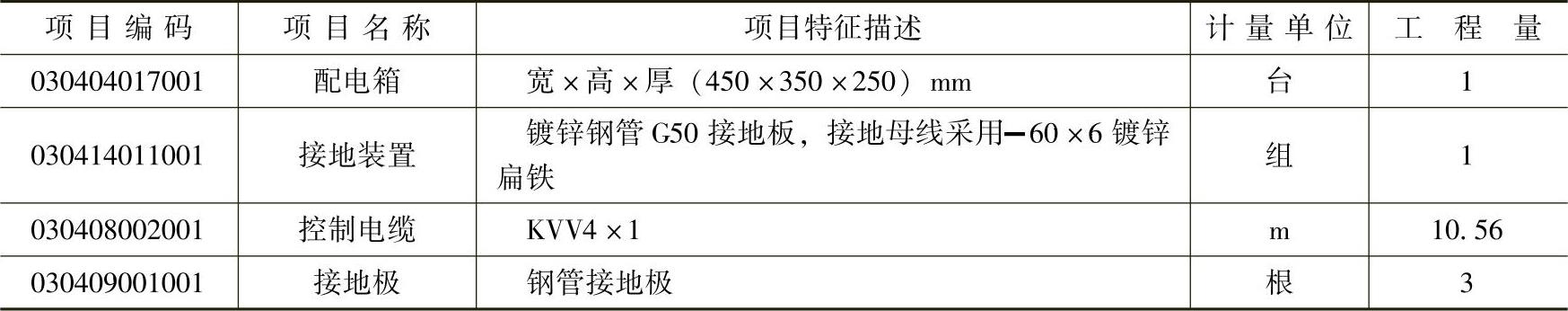

【例3-44】某锅炉动力工程的平面图如图3-23所示。其中，室内外地坪没有高差，进户处重复接地；循环泵、炉排风机和液位计处线管管口高出地坪0.5m，鼓风机、引风机和电动机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管道旁括号内数据为该管水平长度（单位：m）；钢管敷设电缆长度为7.3m，电缆敷设时两端需各预留1.0m；动力配电箱为暗装，底边距地面1.40m，箱体尺寸宽×高×厚为450mm×350mm×250mm；接地装置为镀锌钢管G50，L=2.5m，埋深0.7m，接地母线采用60×6镀锌扁钢（进外墙皮后，户内接地母线的水平部分长度为4m，进动力配电箱内预留0.5m）；电源进线不计算。试计算清单工程量，并套用清单列出清单表格。
