电气工程量清单计价实例解析
【摘要】：某高压电路为了能够更好地控制电路中的空载电流及负荷电流，防止事故的发生，需设置2台3500A的真空断路器和3台4000A的SF6断路器。工程量=2台SF6断路器安装清单工程量按设计图示数量计算。施工后达不到要求时，可增设接地极。表3-18 清单工程量计算表 某组合型成套箱式变电站安装示意图如图3-8所示，层高为3.2m，配电箱安装高度为1.6m，试计算组合型成套箱式变电站工程量。工程量=3台组合型成套箱式变电站工程量见表3-19。
【例3-10】 某高压电路为了能够更好地控制电路中的空载电流及负荷电流，防止事故的发生，需设置2台3500A的真空断路器和3台4000A的SF6断路器。试计算清单工程量。
【解】
真空断路器安装清单工程量按设计图示数量计算。
工程量=2台
SF6断路器安装清单工程量按设计图示数量计算。
工程量=3台
清单工程量计算见表3-12。

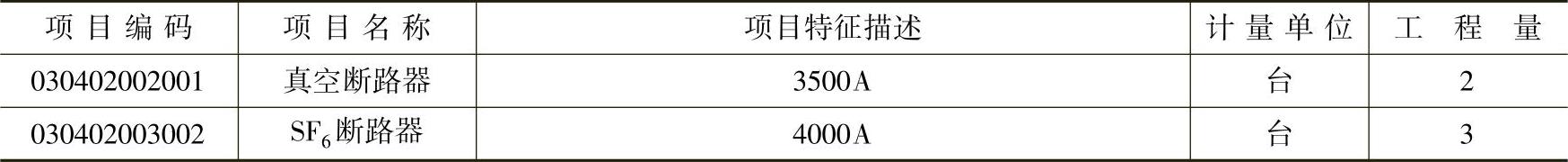

表3-12 清单工程量计算表（例3-10）
【例3-11】 某额定电压1140V，额定电流250A的馈电网络，需要安装3台型号为CKJ5-250A型低压真空交流接触器供远距离接通和分断电路，以及频繁起动和停止交流电动机之用。试计算其清单工程量。
【解】
真空接触器安装清单工程量按设计图示数量计算。
工程量=3台
清单工程量计算见表3-13。
表3-13 清单工程量计算表（例3-11）
【例3-12】 如图3-3所示，在墙上安装3组10kV户外交流高压负荷开关，其型号为FW4-10，试计算其工程量。

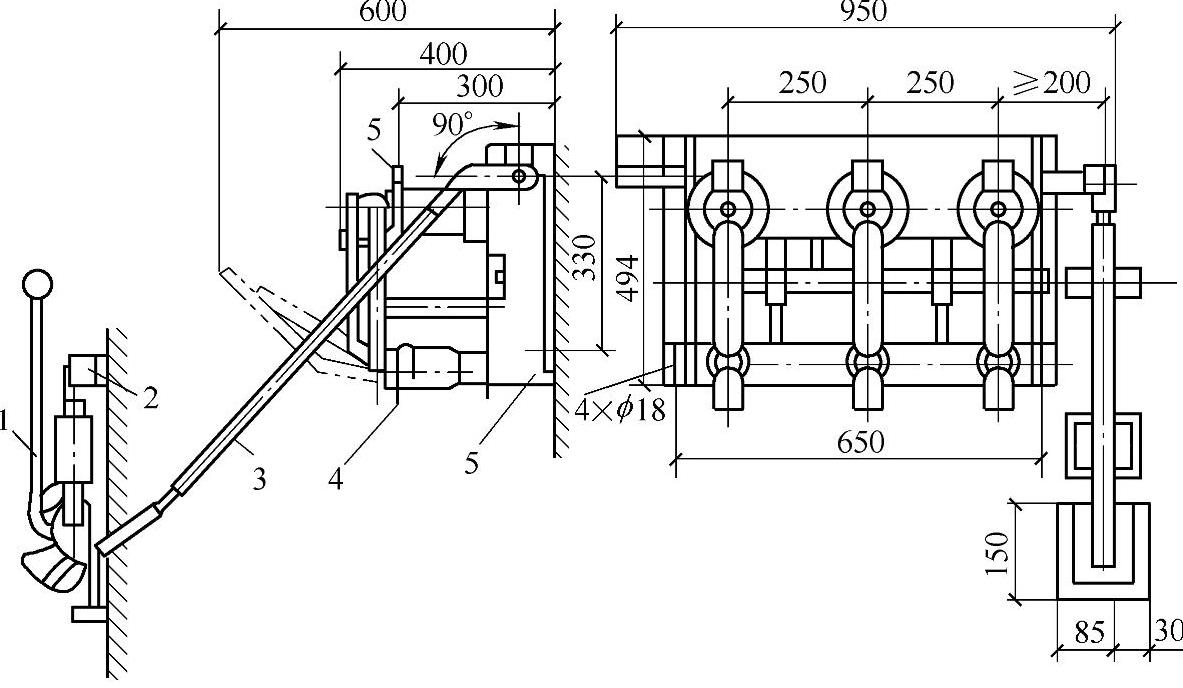

图3-3 在墙上安装10kV负荷开关
1—操动机构 2—辅助开关 3—连杆 4—接线板 5—负荷开关
【解】
负荷开关安装清单工程量按设计图示数量计算。
工程量=3组
清单工程量计算见表3-14。

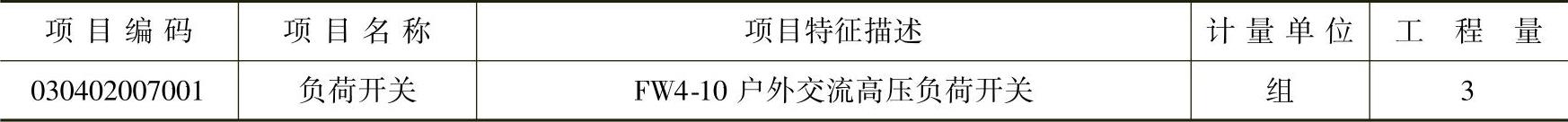

表3-14 清单工程量计算表（例3-12）
【例3-13】 某电力工程安装了2组型号为RW3-10G的高压熔断器（图3-4），试计算其清单工程量。

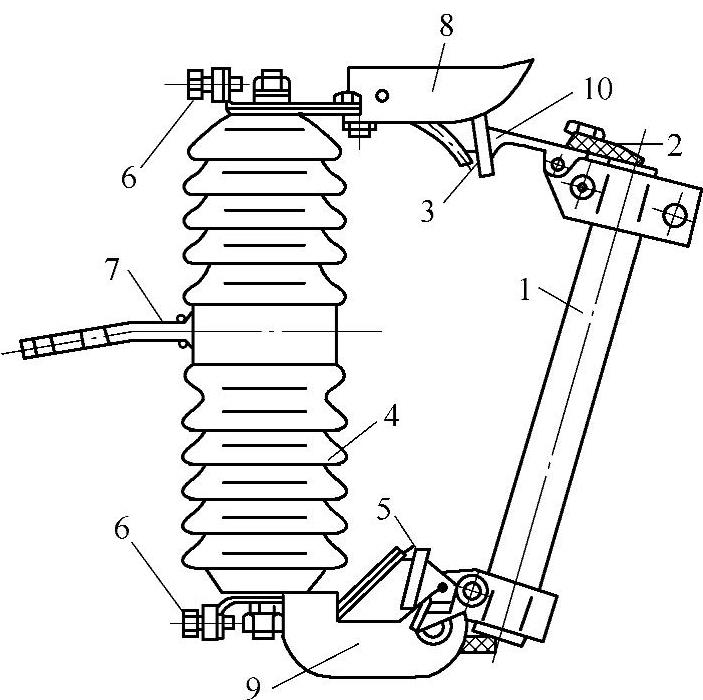

图3-4 RW3-10G型跌落式熔断器
1—熔管 2—熔丝元件 3—上部固定触头 4—绝缘瓷件 5—下部固定触头 6—端部压线螺栓 7—紧固板 8—锁紧机构 9—熔体管转轴支架 10—活动触头
【解】
高压熔断器安装清单工程量按设计图示数量计算。
工程量=2组
清单工程量计算见表3-15。

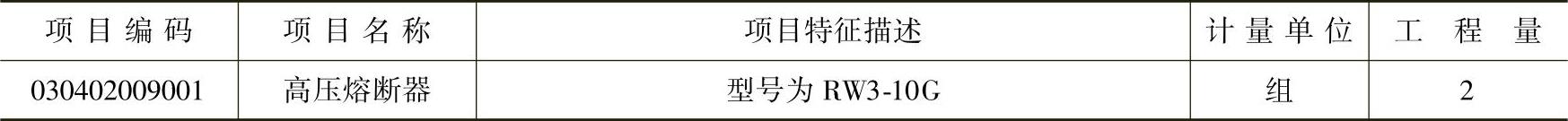

表3-15 清单工程量计算表（例3-13）
【例3-14】 建筑物防雷电工程平面图及立面图如图3-5、图3-6所示，图上设施附说明。

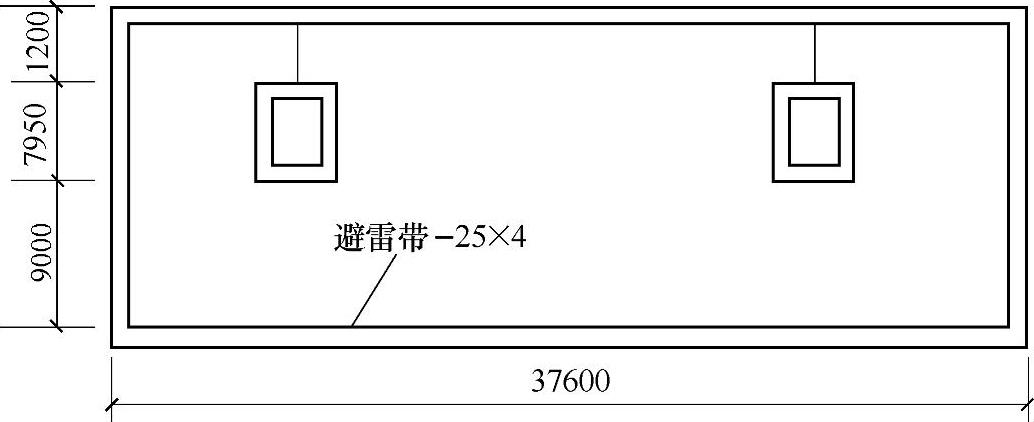

图3-5 建筑物防雷电系统平面图(www.chuimin.cn)

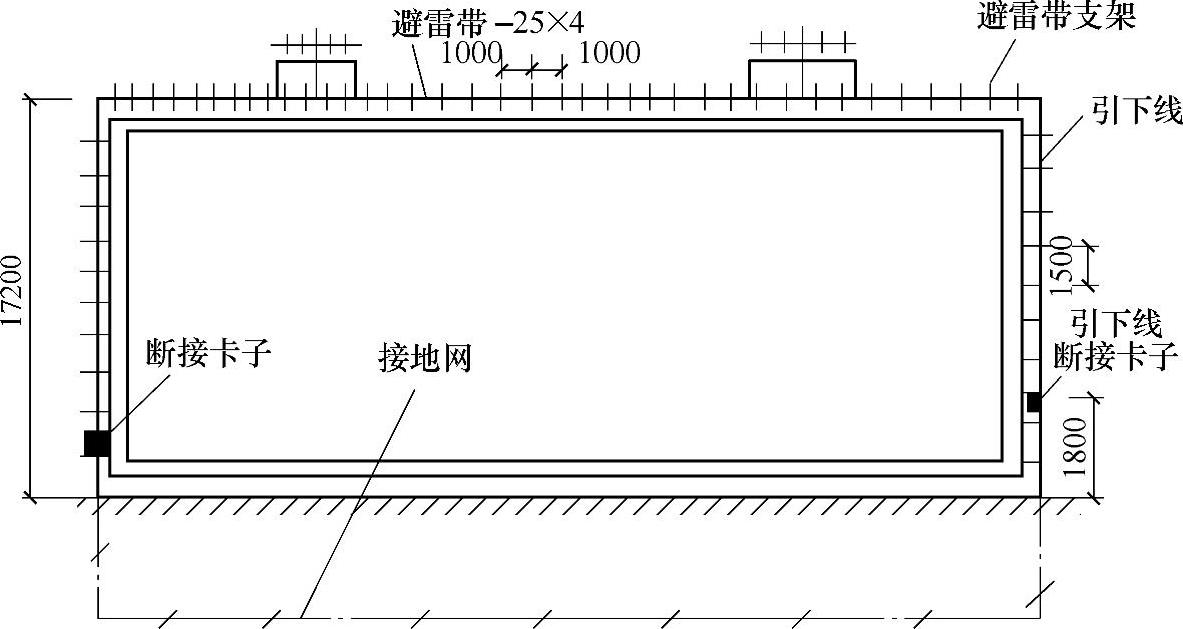

图3-6 建筑物防雷电系统立面图
施工说明：
（1）避雷带、引下线均采用
25×4，镀锌或是做防雷处理。
（2）引下线在地面上1.72m至地面下0.35m，用ϕ60硬塑料管保护。
（3）本工程采用
25×4做水平接地体，围绕建筑物一周埋设，其接地电阻不大于12Ω。施工后达不到要求时，可增设接地极。
（4）施工采用国家标准图集D562、D563，并应当与土建密切结合。
试计算避雷器安装的清单工程量。
【解】
避雷器安装清单工程量按设计图示数量计算。
工程量=1组
避雷器工程量见表3-16。

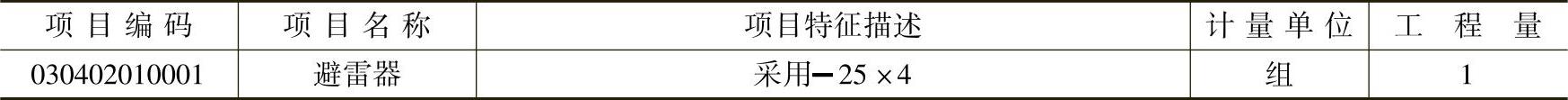

表3-16 清单工程量计算表（例3-14）
【例3-15】 某电力网采用6个BW0.23集合式并联电容器来调整运行电压，试计算清单工程量。
【解】
集合式并联电容器安装清单工程量按设计图示数量计算。
工程量=6个
清单工程量计算见表3-17。

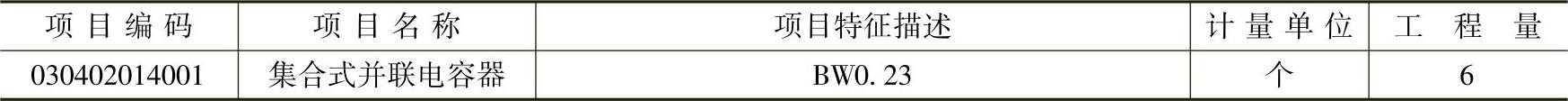

表3-17 清单工程量计算表（例3-15）
【例3-16】 某电力工程安装了2台型号为GFC-15（F）的高压配电柜（图3-7），高压配电柜的额定电压为3～10kV，试计算其工程量。

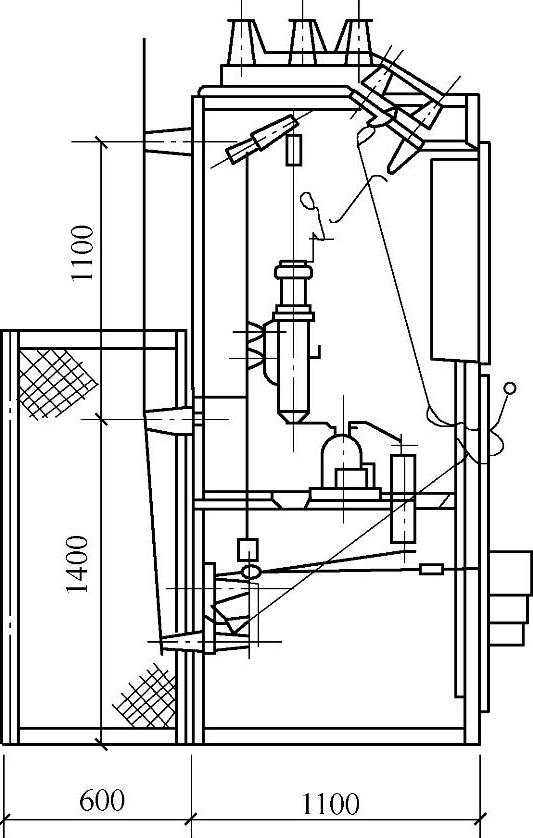

图3-7 高压成套配电柜示意图
【解】
高压成套配电柜安装清单工程量按设计图示数量计算。
高压成套配电柜工程量见表3-18。

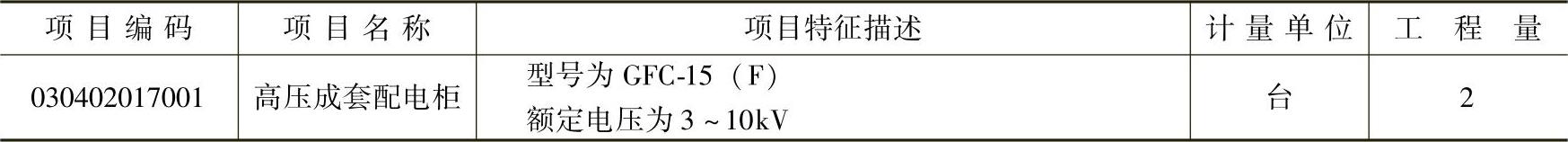

表3-18 清单工程量计算表（例3-16）
【例3-17】 某组合型成套箱式变电站安装示意图如图3-8所示，层高为3.2m，配电箱安装高度为1.6m，试计算组合型成套箱式变电站工程量。

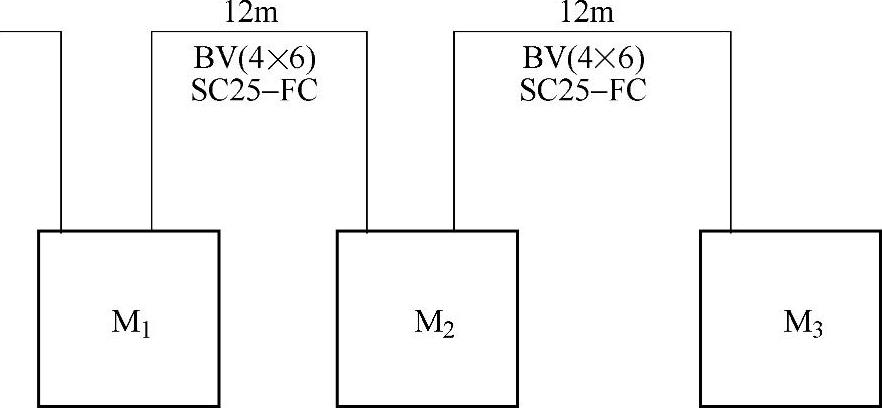

图3-8 组合型成套箱式变电站安装示意图
【解】
组合型成套箱式变电站安装清单工程量按设计图示数量计算。
工程量=3台
组合型成套箱式变电站工程量见表3-19。

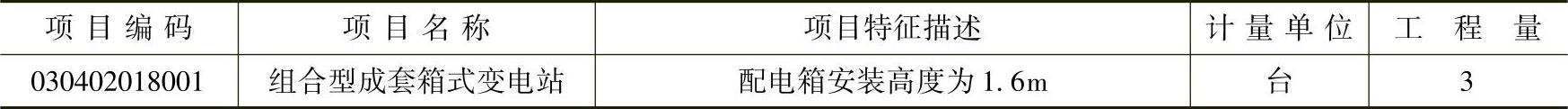

表3-19 清单工程量计算表（例3-17）
