1.表现形式

园林景墙，尤其是园林内部的围墙，通常要开设洞门、空窗、漏窗等。通过它们可以增加景深变化，扩大空间，使方寸之地小中见大。

（1）洞门的形式。洞门的形式概括起来可以分为几何形和仿生形两种。几何形主要有圆形、横长方、直长方、圭角、多角形、复合形等，如图4-26所示。仿生形有海棠、桃、李、石榴果形，葫芦、汉瓶、如意形等，如图4-27所示。

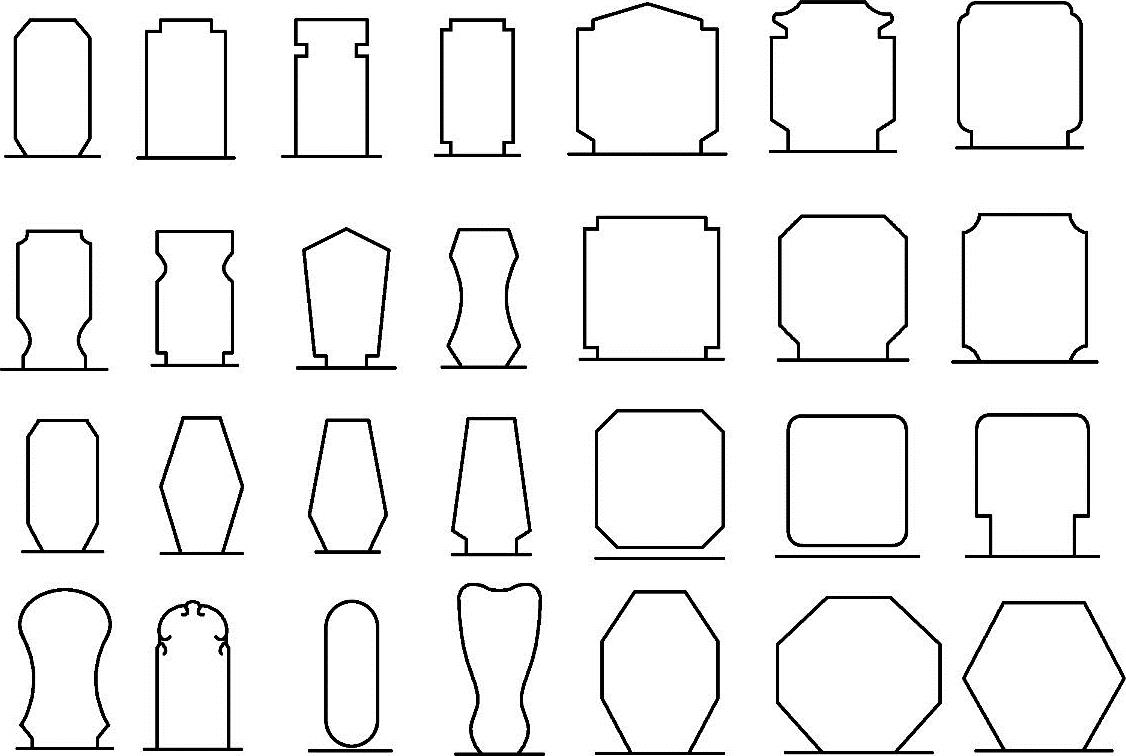

图4-26 几何形洞门

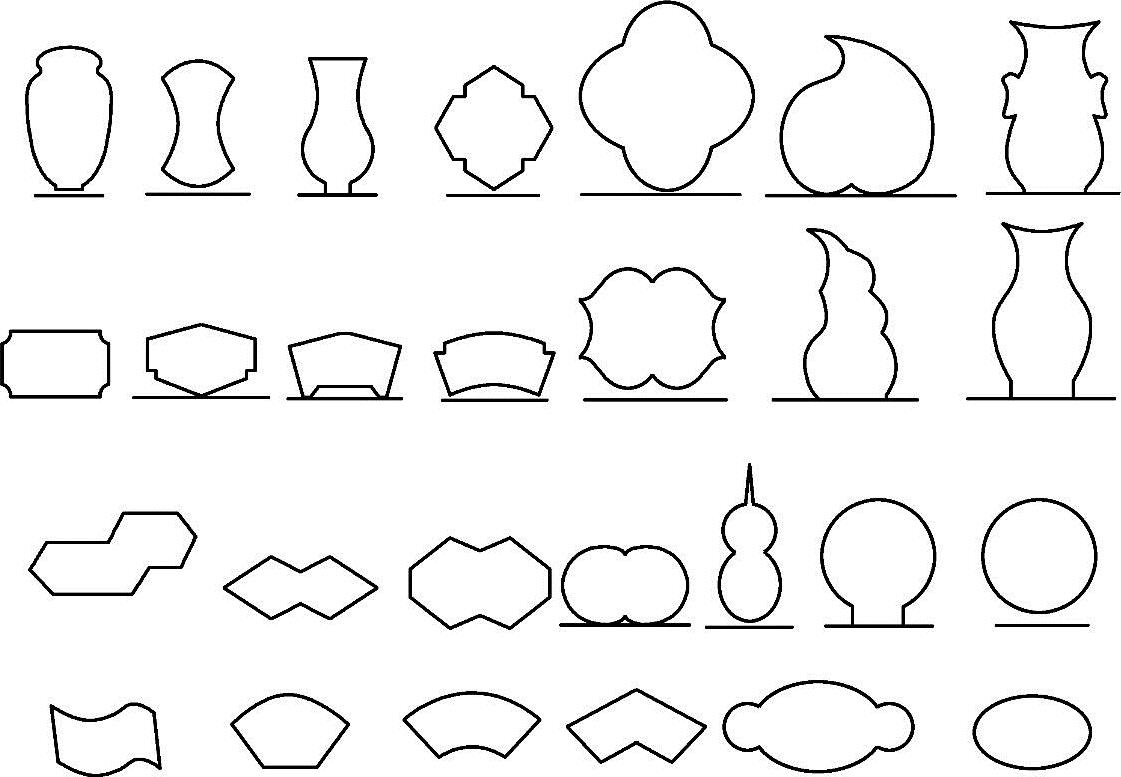

图4-27 仿生形洞门

（2）景窗的形式。因窗除有采光通风作用外，还是庭园组景、借景的常用手法。设窗得景、结合环境，大小得体，观景得宜。景窗的形式如图4-28和图4-29所示。

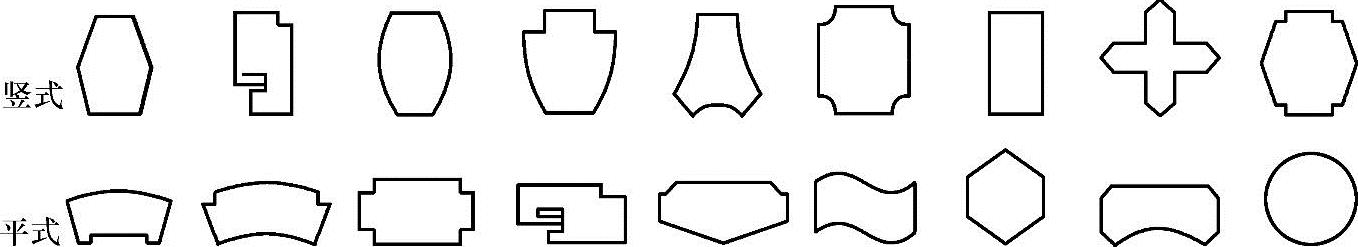

图4-28 景窗的立面形式

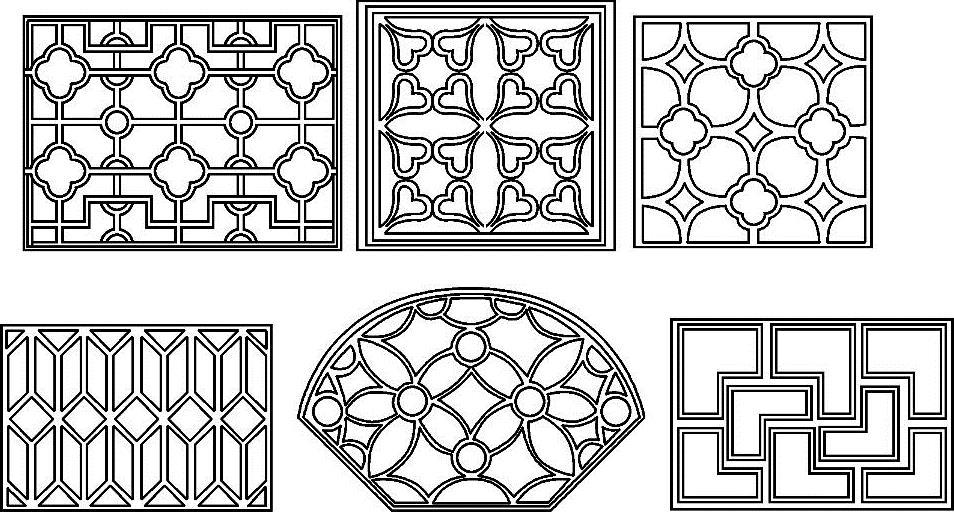

图4-29 景窗设计实例

2.构造与做法

（1）洞门的构造与做法。如果洞门跨度小于1.2m，可整体预制安装或用砖砌平拱作过梁；如果跨度大于1.2m，洞顶须放钢筋混凝土门过梁或按加筋砖过梁设计并验算。用砖砌平拱作过梁时，一般用竖砖作平拱砌筑。加筋砖过梁的最小构造高度不小于门窗洞跨度的1/4。底层砂浆层厚度不小于20mm，内中放3根ϕ6mm～ϕ8mm的钢筋伸进砌体支座内，长度不小于240mm。当门洞较宽时，为确保安全和不产生裂缝，应在门洞顶加放一道厚度为120mm的钢筋混凝土过梁。

北方洞门还常用清水砖砌筑拱券，当跨径不大于1.5m时，拱顶厚100mm；当跨径为1.5～2.4m时，拱顶厚200mm。门洞净高宜不小于2.2m，以便于通行，避免产生心理上的碰头感觉。

洞门边框可用灰青色方砖镶砌，并于其上刨成挺秀的线脚，使其与白墙辉映衬托，形成素洁的色调；也可用水磨石、斩假石、大理石、水泥砂浆抹灰及预制钢筋混凝土做框。若是采取方砖做框，为承托自重需在方砖背面做燕尾榫卯口，并用木块做成榫头插进卯口，木块后端则砌入墙内，面缝用油灰嵌缝，同时用猪血拌砖屑灰嵌补面上隙洞，待其干后再用砂纸打磨光滑即成。

（2）景窗的构造与做法。景窗的高度应以人的视点高度为准，以便于游人观景眺望，同时也要兼顾与建筑、墙面及四周环境的协调。窗框下缘一般离地面1.2～1.5m为宜，窗高约1.0m，窗宽约1.2m。其构造、做法与洞门较为相似，尤其是空窗。

传统漏窗的花格是利用望砖或筒瓦构成直线或弧线图案，较为复杂的图案则改用木片外粉纸筋做成；也有以琉璃为窗格的，但这种漏窗尺寸较小。现代园林中也有用钢丝网水泥砂浆予以仿古预制而成的，可以成批生产。

现代公园绿地中的景窗有用扁铁、金属、有机玻璃、水泥等材料予以组合、创作的，更丰富了景窗的内容与表现形式。
