【摘要】：水池的造型应简洁大方具有个性。循环水泵应靠近水池，以减少管道的长度。为维持水池水位和进行表面排污，保持水面清洁，水池应有溢流口。为便于清洗、检修和防止水池停用时水质腐败或池水结冰，影响水池结构，池底应有0.01的坡度，坡向泄水口。水池边缘的建造方式对于整个水池同其周围环境的协调影响重大。

1.水池种类

水池作为水景之一广泛应用于园林工程中，一般指仿照自然界的湖泊、池塘等人工开挖形成的水体，它是经过浓缩的景观水景，通常水面较小而精致。水池为体现园林景观的主题而设计成各种不同形状的平面形式。其特点是面积小、布置灵活多变，并有较好的可接近性，给人亲近的感觉。

水池按结构形式可分为混凝土结构水池、膨润土池底池壁的水池、自然式池底的水池；按表现形式分为静水、流水、落水、承压水等；按材料分为刚性材料水池和柔性材料水池。

2.水池的布置要点

1）水池的平面形式及其体量应与环境相协调，轮廓要与广场走向、建筑外轮廓取得呼应与联系。要考虑前景、框景和背景的因素。水池的造型应简洁大方具有个性。

2）水池多玲珑小巧，因此其中或周围点缀的雕塑、小品等在尺度上要与之相宜。

3）水池的水深多在0.6～0.8m，有时也可浅至0.3～0.4m。池底可用鹅卵石装饰，加上池水清浅，可营造出浮光掠影、鱼翔浅底之意境。

4）无论何种形式的水池，池壁与地面的高差宜小，应控制在0.45m以内。

5）可适当点缀一些如荷花、水生鸢尾、睡莲等挺水植物和浮水植物。

3.水池施工

（1）刚性材料水池。其施工要点见表3-4。

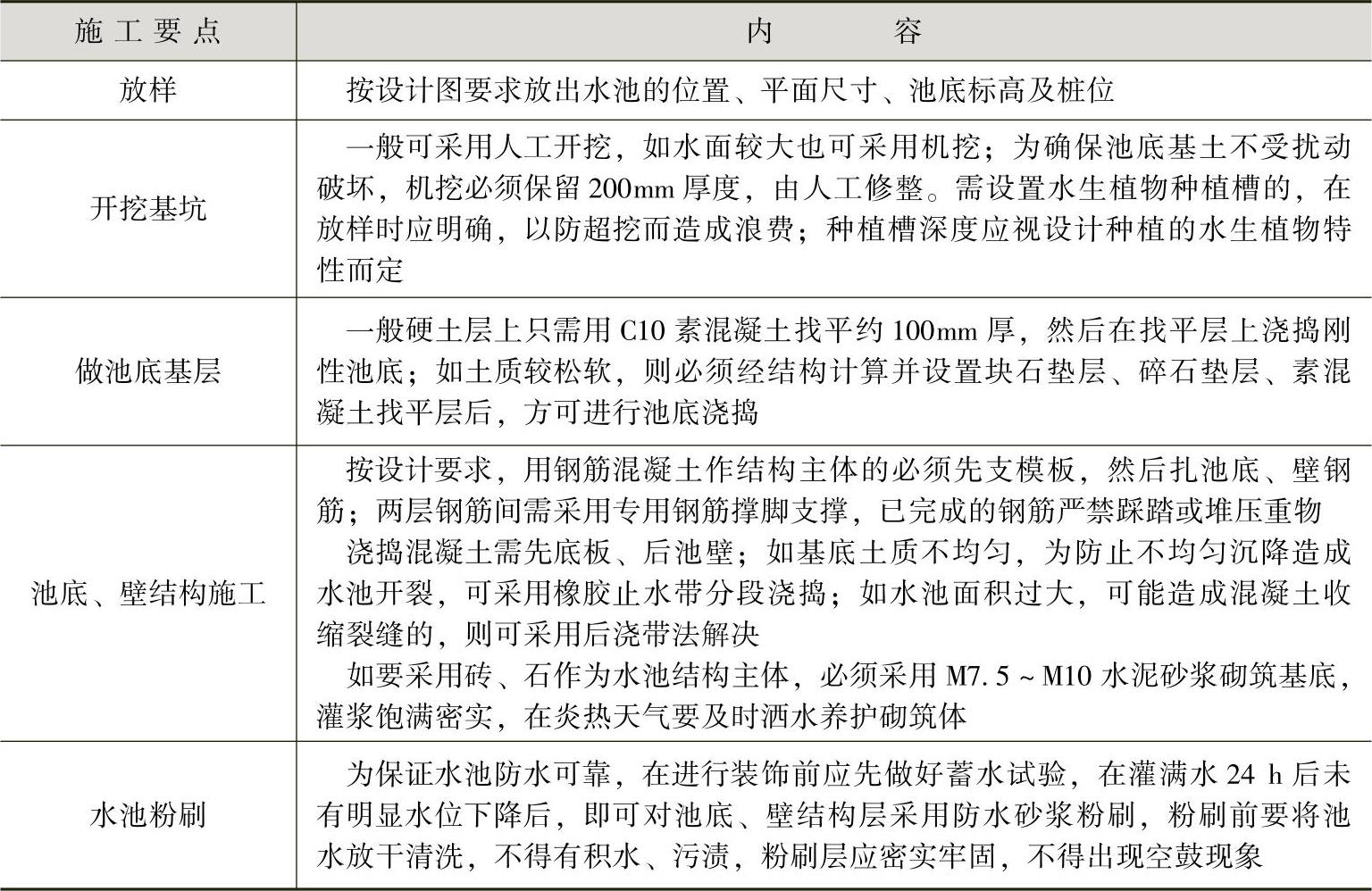

表3-4 刚性材料水池施工

刚性材料水池做法如图3-9～图3-11所示。

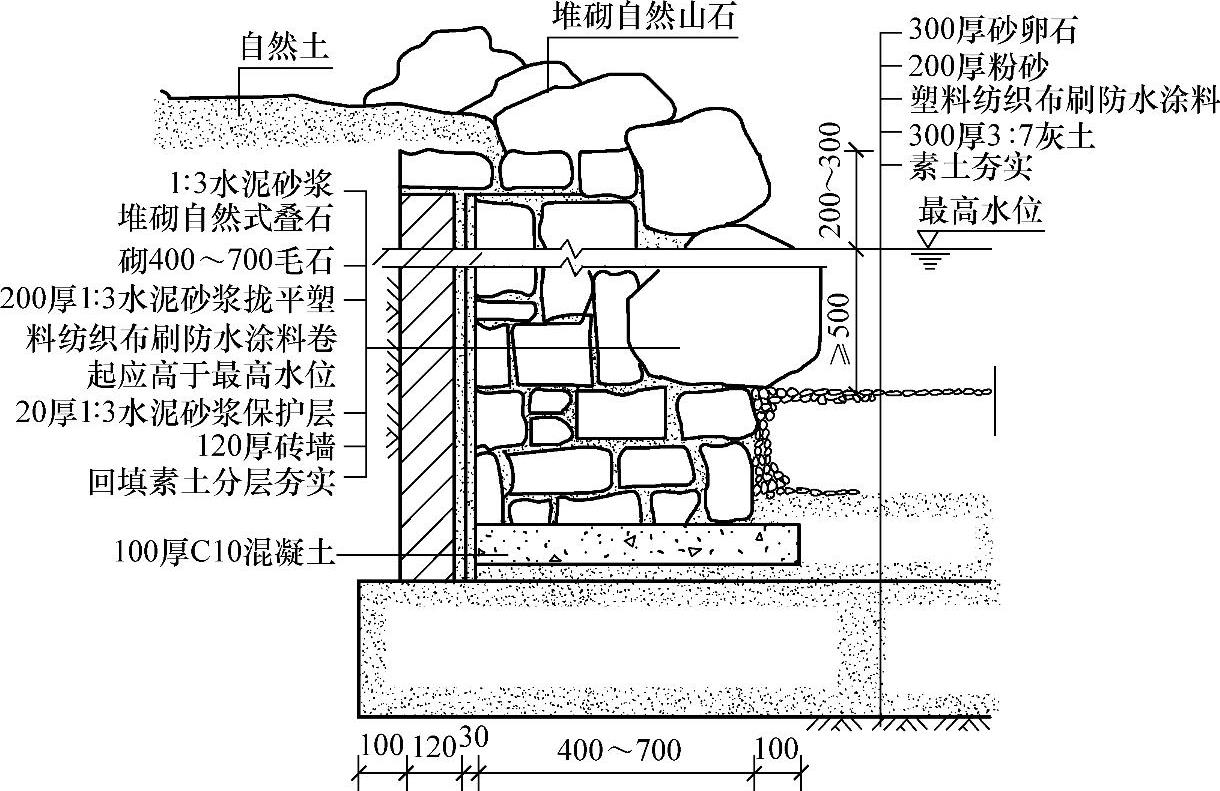

图3-9 堆砌的石水池结构

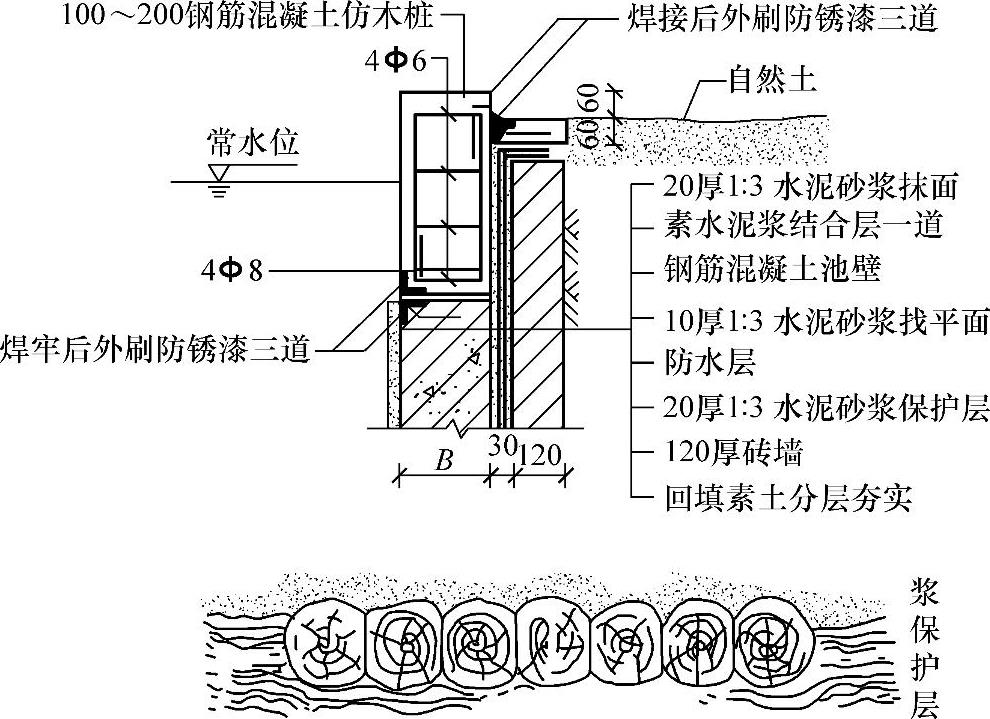

图3-10 混凝土仿木桩池岸水池做法

图3-11 混凝土铺底水池结构

（2）柔性材料水池。其施工要点见表3-5。

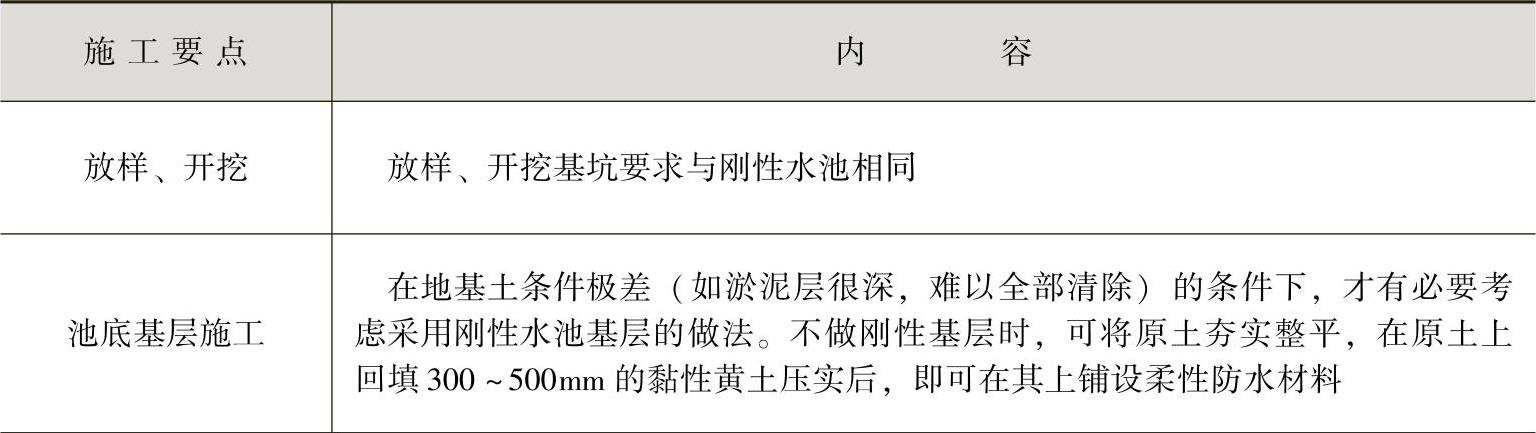

表3-5 柔性材料水池施工要点

（续）

柔性材料水池的结构如图3-12～图3-14所示。

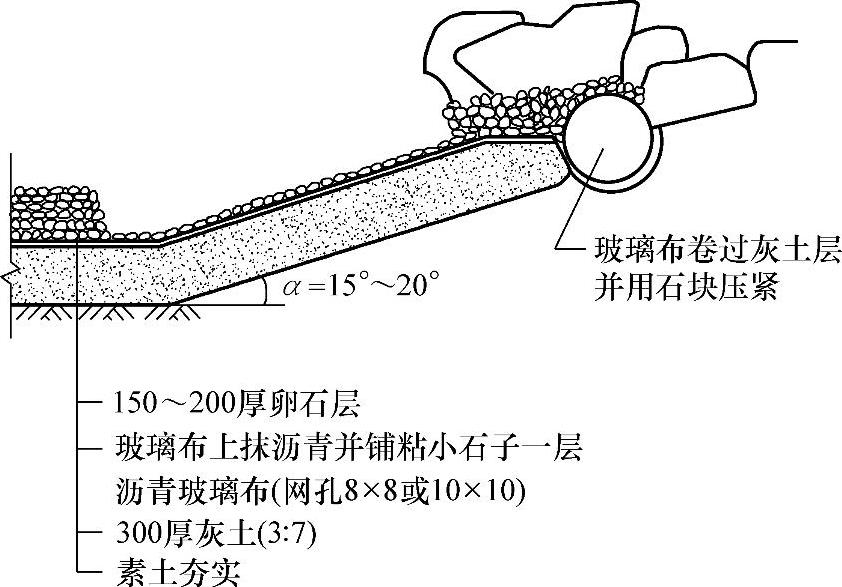

图3-12 玻璃布沥青防水层水池结构

图3-13 油毡防水层水池结构

图3-14 三元乙丙橡胶防水层水池结构

（3）水池的给水排水系统。

1）给水系统。水池的给水系统主要有直流给水系统、陆上水泵循环给水系统、潜水泵循环给水系统和盘式水景循环给水系统4种形式，具体内容见表3-6。

表3-6 水池的给水系统类型

表3-6中几种系统的配水管道宜以环状形式布置在水池内，小型水池可埋入池底，大型水池可设专用管廊。一般水池的水深采用0.4～0.5m，超高为0.25～0.3m，水池充水时间按24～48h考虑。配水管的水头损失一般为5～10mmH₂O/m为宜，配水管道接头应严密平滑，转弯处应采用大转弯半径的光滑弯头。每个喷头前应有不小于20倍管径的直线管段；每组喷头应有调节装置，以调节射流的高度或形状。循环水泵应靠近水池，以减少管道的长度。

图3-15 直流给水系统

1—给水管 2—止回隔断阀 3—排水管 4—泄水管 5—溢流管

图3-16 陆上水泵循环给水系统

1—给水管 2—补给水管 3—排水管 4—循环水泵 5—溢流管 6—过滤管

图3-17 潜水泵循环给水系统

1—给水管 2—潜水泵 3—排水管 4—溢流管

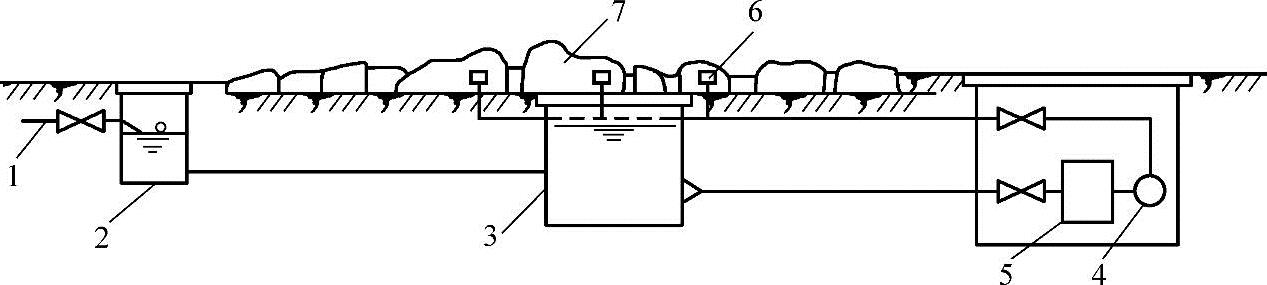

图3-18 盘式水景循环给水系统

1—给水管 2—补给水井 3—集水井 4—循环泵 5—过滤器 6—喷头 7—踏石

2）排水系统。为维持水池水位和进行表面排污，保持水面清洁，水池应有溢流口。常用的溢流形式有堰口式、漏斗式、管口式和联通管式等，如图3-19所示。大型水池宜设多个溢流口，均匀布置在水池中间或周边。溢流口的设置不能影响美观，并要便于清除积污和疏通管道，为防止漂浮物堵塞管道，溢流口要设置格栅，格栅间隙应不大于管径的1/4。

为便于清洗、检修和防止水池停用时水质腐败或池水结冰，影响水池结构，池底应有0.01的坡度，坡向泄水口。若采用重力泄水有困难时，在设置循环水泵的系统中也可利用循环水泵泄水，并在水泵吸水口上设置格栅，以防水泵装置和吸水管堵塞，一般栅条间隙不大于管道直径的1/4。

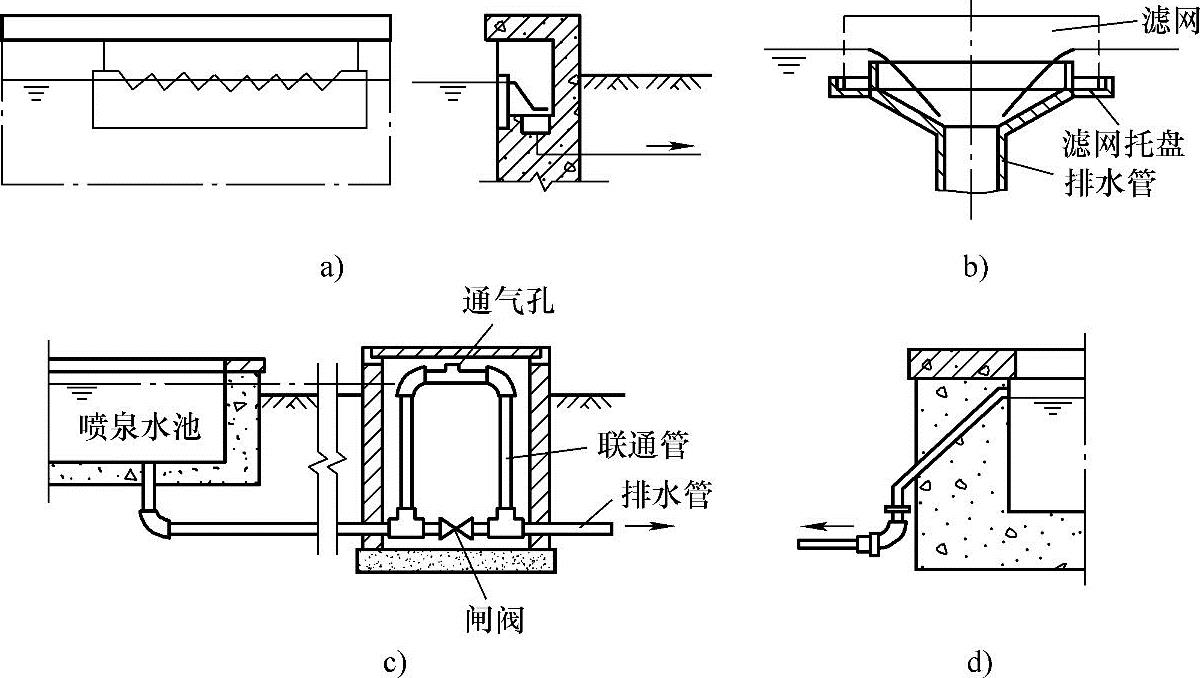

图3-19 水池各种溢流口

a）堰口式 b）漏斗式 c）联通管式 d）管口式

（4）室外水池的防冻方法。具体见表3-7。

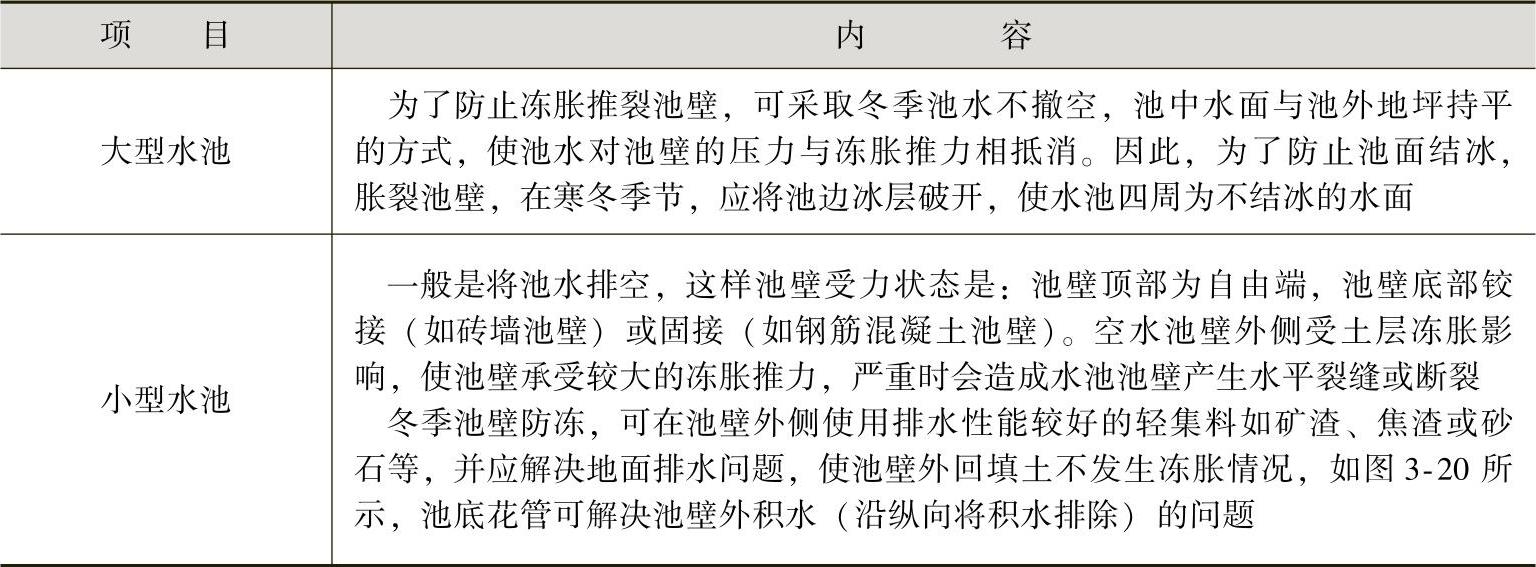

表3-7 室外水池的防冻方法

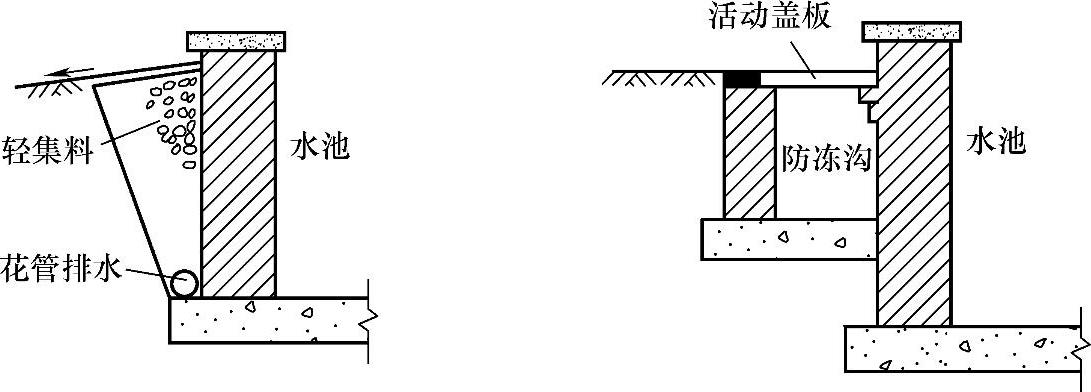

图3-20 池壁防冻措施

（5）水池边缘施工。水池边缘的建造方式对于整个水池同其周围环境的协调影响重大。在修建之前，必须保证其水平面的准确。为保持普通厚度的水池边砂土的稳固性，应在坑穴周围使用3～5cm的灰浆，以足够承受轻级石料和铺设层的重力。

水池边缘的施工要点见表3-8。

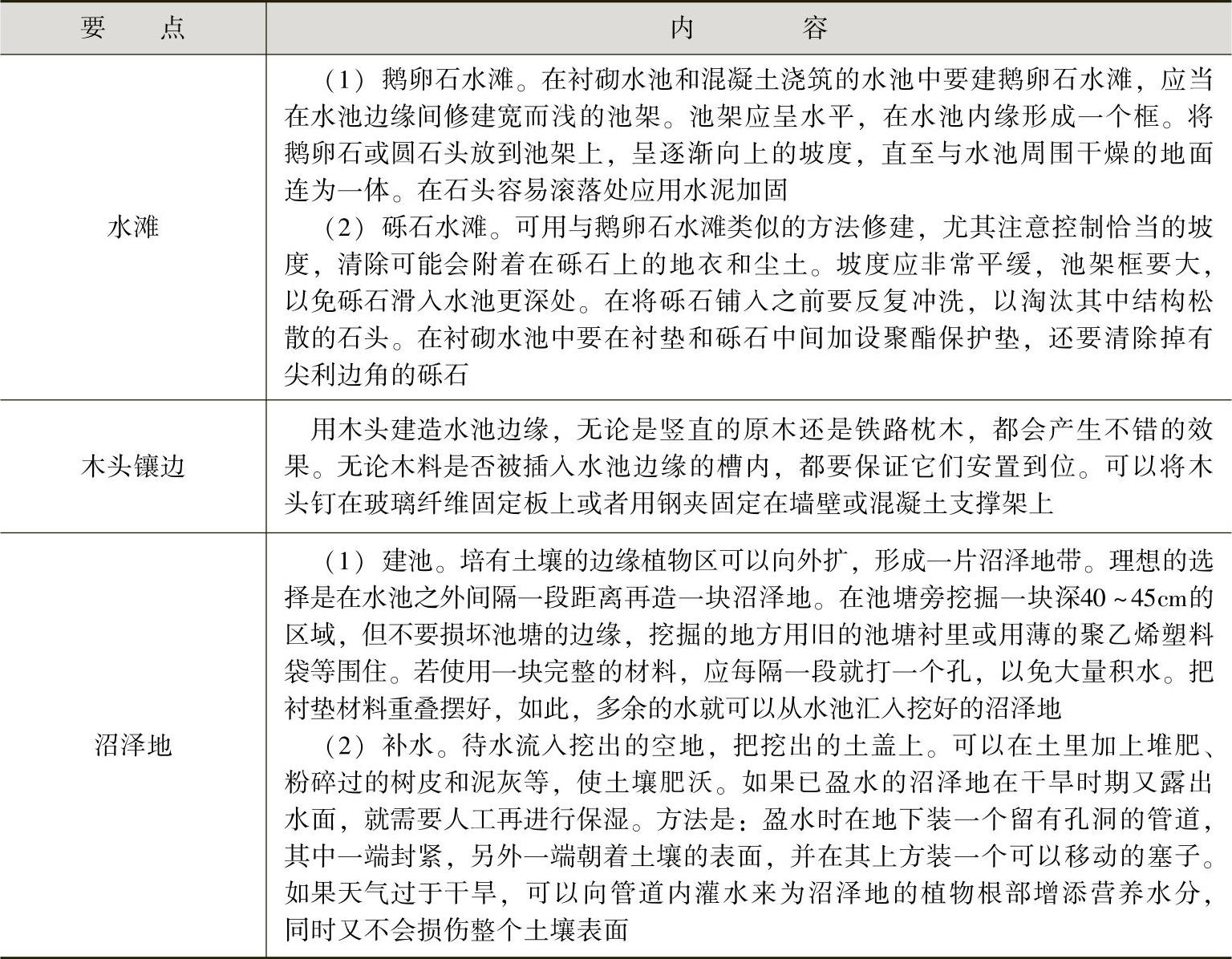

表3-8 水池边缘的施工要点

（续）

（6）草地静水池施工案例。草地静水池通常为圆形或不规则形，而农田水池常为长方形。在自然环境中，泥土地为任何形状的水池提供了理想的垫层，但无论是硬质衬垫还是弹性衬垫均适用于小型花园池塘。

1）材料与工具准备。主要包括：喷漆，铁铲，弹性衬垫，水源和软管，鱼类，青蛙或蝌蚪。深水植物，挺水植物，湿地植物，草地中的野生花卉种子，为鸟类提供食物和栖息地的灌木，喜湿遮阴树。

2）营造环节。草地静水池的营造环节见表3-9。

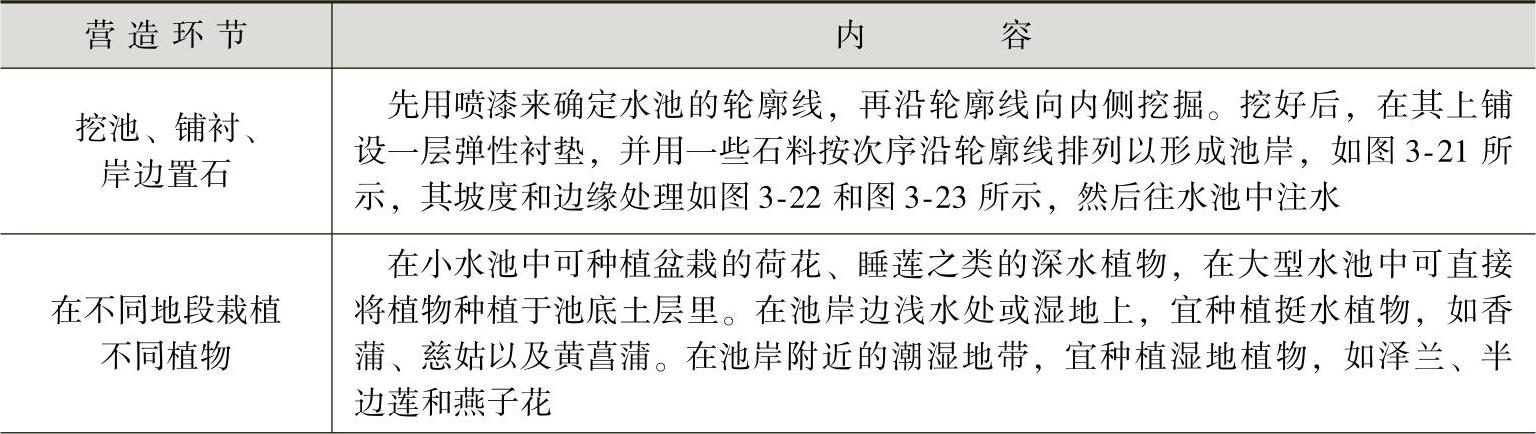

表3-9 草地静水池的营造环节

（续）

图3-21 水池营造三大环节

a）挖池 b）铺衬 c）岸边置石

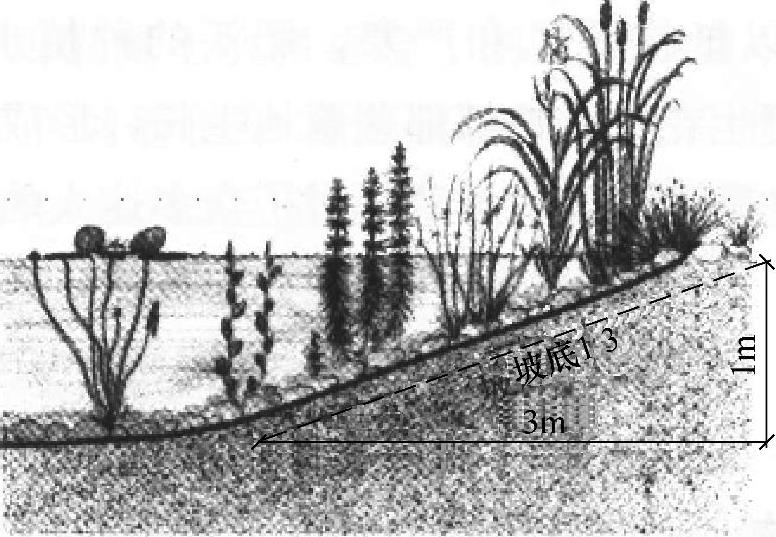

图3-22 池岸边坡处理（坡度1∶3）

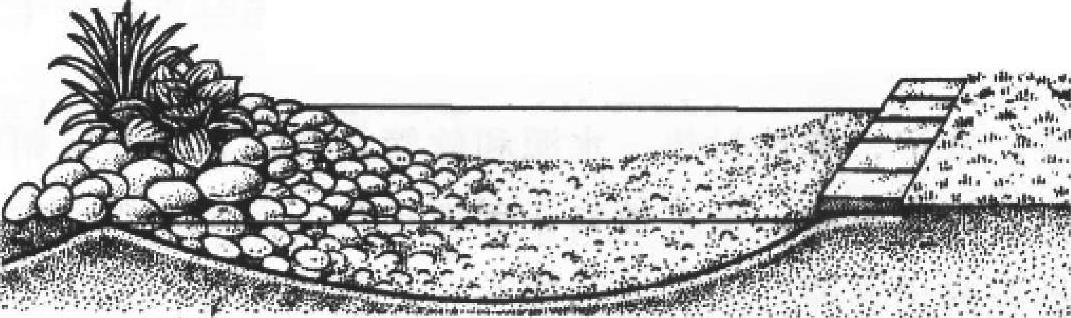

图3-23 池塘边缘处理

3）植物种植。草地植物可以抵抗强风和严寒。肥沃的种植土使草皮、灌木、一年生或多年生野生花卉能够郁郁葱葱地生长，形成一片绿毯。紫叶金光菊、雏菊、蛇鞭菊以及耧斗菜可以吸引众多迷人的蝴蝶，形成美丽动人的景色。一些乡土草种在风中此起彼伏，还能沙沙作响。选择喜湿的本土植物绕水池种植。在潮湿土中挖坑，并用多孔的水池衬垫覆盖，再填满肥沃的土壤，定期浇水。将那些极易蔓延的水生或沼生植物，如香蒲等，种植于瓦罐或更大的容器中，并将其布置于水池边缘；或种植于150mm水深的土壤中。通过种植本土萍蓬草、大花百合、梭鱼草以及慈姑等来取代外来的睡莲和其他热带植物。在水池边缘种植矮生草种、灯芯草、芦苇、香蒲来代替石块。利用部分浸入水中的圆木来吸引鸟类、乌龟以及青蛙，或在水池中建造一个低洼小岛，并种上适合湿地生长的野生花卉和灌木。

（7）浇筑池塘施工案例。混凝土浇筑法一直是修建人工池塘的重要途径。混凝土几乎适用于修建各种设计风格、各种尺寸规格的水池，也可以与不同水池边缘的材料配合使用，特别适合于造深水池。混凝土块可以用来修建具有结实边缘的陡峭池壁。

1）浇筑池塘的安装要点见表3-10。

表3-10 浇筑池塘的安装要点

2）典型混凝土的配制。

地基：1份水泥，1份砂子，4份石料。

池墙和池基：1份水泥，2份砂子，2份粒径为5～20mm的石料。

防水加固层：1份水泥，3份砂子，防水剂。

3）混凝土和衬垫的结合。混凝土可以和衬垫配合使用，达到相得益彰的效果。衬垫为水池提供了防水保护膜，还能使水池免受霜冻的损害，混凝土可以作为水池强有力的支撑。将混凝土和衬垫配合使用会大大减少混凝土的用量。这种结合使得水池不再需要防水构造，微小的漏洞也不再会导致渗透现象。混凝土和衬垫的配合使用特别适用于抬高式水池。
