1.准备工作

假山施工前，应根据假山的设计确定石料，并运抵施工现场，根据山石的尺度、石形、山石皴纹、石态、石质、颜色选择石料，同时准备好水泥、石灰、砂石、钢丝、铁爬钉、银锭扣等辅助材料以及倒链、支架、铁吊架、铁扁担、桅杆、撬棒、卷扬机、起重机、绳索等施工工具，并应注意检查起重用具的安全性能，以确保山石吊运和施工人员安全。施工前的准备工作具体内容见表2-9。

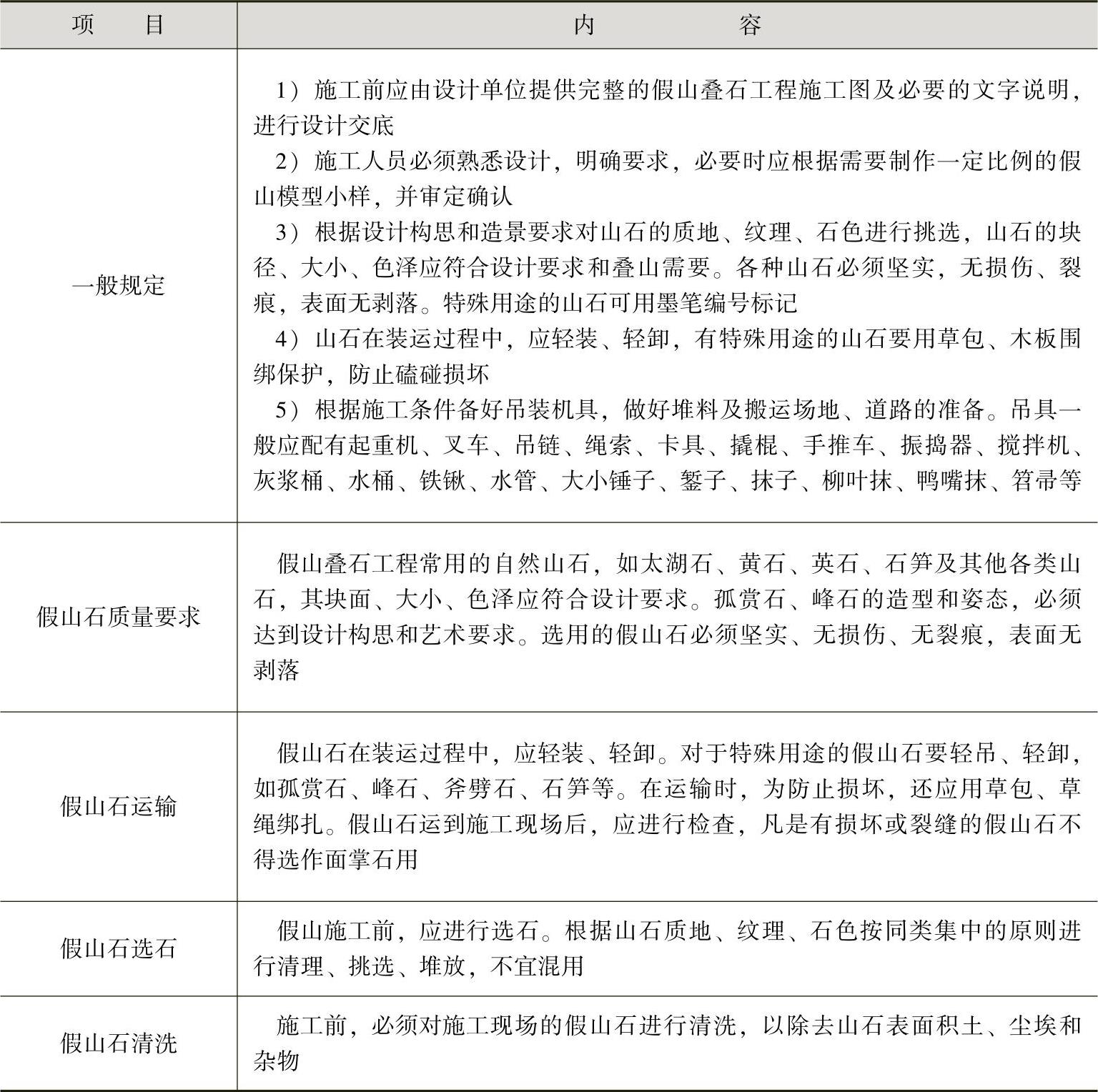

表2-9 施工前的准备工作

2.假山定位与放样

（1）审阅图样。假山定位放样前要将假山工程设计师的意图看懂摸透，掌握山体形式和基础结构。为了方便放样，需要在平面图上按一定的比例尺寸，依工程大小或平面布置复杂程度，采用1m×1m或5m×5m或10m×10m的尺寸画出方格网，以方格与山脚轮廓线的交点作为地面放样的依据。

（2）实地放样。在设计图方格网上，选择一个与地面有参照的可靠固定点作为放样定位点，然后以此点为基点，按实际尺寸在地面上面画出方格网；并对应图样上的方格和山脚轮廓线的位置，放出地面上的相应的白灰轮廓线。

为了方便基础和土方施工，应在不影响堆土和施工的范围内，选择便于检查基础尺寸的有关部位，如假山平面的纵横中心线、纵横方向的边端线、主要部位的控制线等位置的两端，设置龙门桩或埋地木桩，以便在挖土或施工时放样白线被挖掉后，作为测量尺寸或再次放样的基本依据点。

3.假山基础施工

假山基础施工应按设计要求进行，具体施工方法见表2-10。

表2-10 假山基础施工方法

基础施工完成后，要进行第二次定位放线。在基础层的顶面重新绘出假山的山脚线，并标出高峰、山岩和其他陪衬山的中心点和山洞洞桩的位置。

4.假山山脚施工

假山山脚直接落在基础之上，是山体的起始部分，假山山脚施工包括拉底、起脚和做脚等3部分。

（1）拉底。拉底是指在山脚线范围内砌筑第一层山石，即做出垫底的山石层。一般拉底应用大块平整山石，坚实、耐压，不用风化过度的山石。拉底山石高度以一层大块石为准，形态较好的面应朝外，注意错缝。每安装一块山石，即应将刹垫稳，然后填馅，如灌浆应先填石块，如灌混凝土，混凝土则应随灌随填石块，山脚垫刹的外围，应用砂浆或混凝土包严。假山拉底的方式有满拉底和周边拉底两种。

满拉底是在山脚线的范围内用山石铺满一层，这种拉底的做法适宜规模较小、山底面积也较小的假山，或在北方冬季有冻胀破坏地区的假山。周边拉底则是先用山石在假山山脚沿线砌一圈垫底石，再用乱石碎砖或泥土将石圈内全部填起来，压实后即成为垫底的假山底层。这一方式适用于基底面积较大的大型假山。

拉底的技术要求：底层的山脚石应选择大小合适，不易风化的山石；每块山脚石必须垫平垫实，不得有丝毫摇动；各山石之间要紧密咬合；拉底的边缘要错落变化，以免做成平直和浑圆形状的脚线。

（2）起脚。拉底之后，在垫底的山石层上开始砌筑假山山体的首层叫作起脚。因为起脚石直接作用于山体底部的垫脚石，所以要选择和垫脚石一样质地坚硬、形状安稳实在、少有空穴的山石材料，以确保能够承受山体的重压。

假山的起脚安排宜小不宜大，宜收不宜放，土山和带石土山除外。起脚一定要控制在地面山脚线的范围内。即使因起脚太小而导致砌筑山体时的结构不稳，还可以通过补脚来加以弥补。如果起脚太大，砌筑山体时易造成山形臃肿、呆笨，没有一点险峻的态势，而且不容易补救。起脚时，定点、摆线要准确。先选出山脚突出点所需的山石，并将其沿着山脚线先砌筑上，待多数主要的凸出点山石都砌筑好了，再选择和砌筑平直线、凹进线处所用的山石。这样，既保证了山脚线按照设计而成弯曲转折状，避免山脚平直的毛病，又使山脚突出部位具有最佳的形状和最好的皴纹，增加了山脚部分的景观效果。

（3）做脚。用山石砌筑成山脚即为做脚。它是在假山的上面部分山形山势大体施工完成以后，于紧贴起脚石外缘部分拼叠山脚，以弥补起脚造型不足的一种操作技法。

1）山脚的造型。假山山脚的造型应与山体造型结合起来考虑，要根据山体的造型采取相应的造型处理方法，使整个假山的形象浑然一体，完整且丰满。山脚的造型有以下六种：

①凹进脚：山脚向山内凹进，随着凹进的深浅宽窄不同，脚坡做成直立、陡坡或缓坡都可以，如图2-44a所示。

②凸出脚：山脚向外凸出，其脚坡可做成直立状或坡度较大的陡坡状，如图2-44b所示。

③断连脚：山脚向外凸出，凸出的端部与山脚本体部分似断似连，如图2-44c所示。

④承上脚：山脚向外凸出，凸出部分对着其上方的山体悬垂部分起着均衡上下重力和承托山顶下垂之势的作用，如图2-44d所示。

⑤悬底脚：局部地方的山脚底部做成低矮的悬空状，与其他非悬底山脚构成虚实对比，以增强山脚的变化，如图2-44e所示。

⑥平板脚：片状、板状山石连续地平放山脚，做成如同山边小路一般的造型，如图2-44f所示。平板脚可突出假山上下的横竖对比，使景观更为生动。

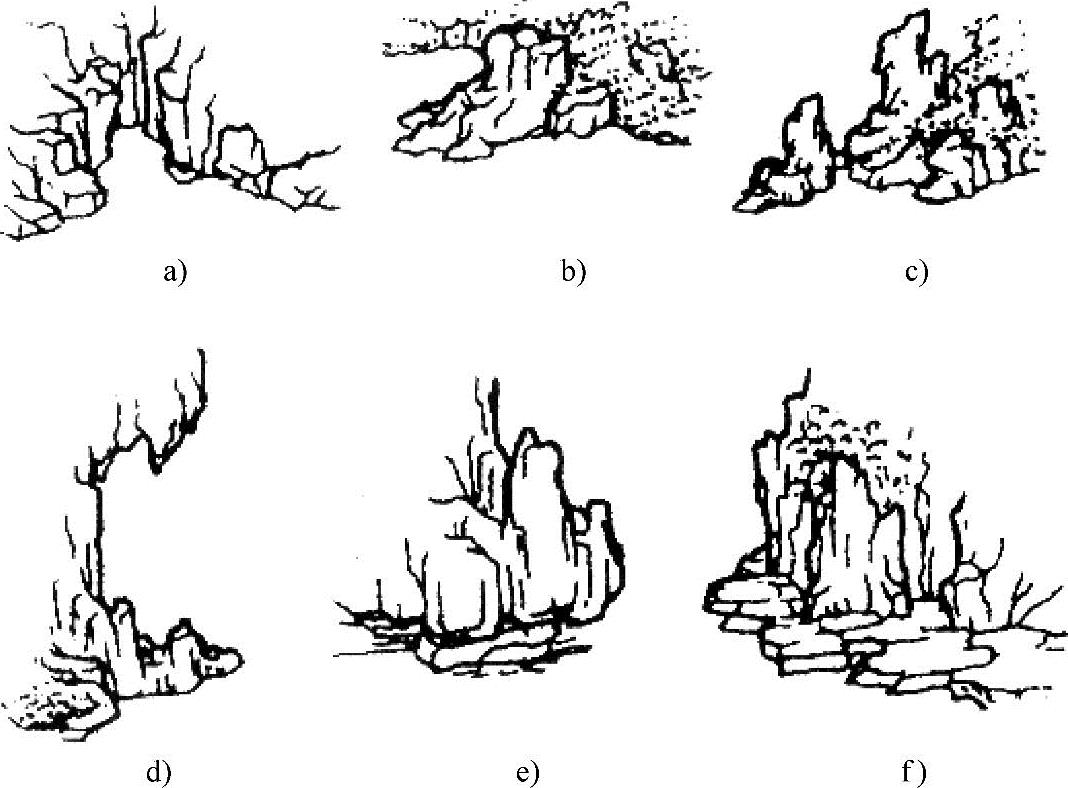

图2-44 山脚的造型

a）凹进脚 b）凸出脚 c）断连脚 d）承上脚 e）悬底脚 f）平板脚

不论采用何种造型的山脚，山脚在外观和结构上都应当是山体向下的延续部分，与山体是不可分割的整体。即使是采用断连脚、承上脚的造型，也要形断迹连，势断气连，在气势上连成一体。

2）做脚的方法。

①点脚法：在山脚边线上，用山石每隔不同的距离作墩点，用片块状山石盖于其上，做成透空小洞穴，如图2-45a所示。这种做法多用于透漏型假山的山脚。

②连脚法：按山脚边线连续摆砌弯弯曲曲、高低起伏的山脚石，形成整体的连线山脚线，如图2-45b所示。这种做法各种山形都可采用。

③块面法：用大块的山石，连线摆砌成大凸大凹的山脚线，使凸出凹进部分的整体感都很强，如图2-45c所示。这种做法多用于造型雄伟的大型山体。

5.山体堆叠

假山山体的施工主要是通过吊装、堆叠、砌筑操作来完成的。由于假山可以采用不同的结构形式，因此山体施工可相应采用不同的堆叠方法。而在基本的叠山技术方法上，不同结构形式的假山也有一些共同的地方。就山石相互之间的结合而言却可以概括为十多种基本的形式。也就是在假山师傅中流传的“字诀”。如北京的“山子张”张蔚庭先生曾经总结过的“十字诀”即安、连、接、斗、挎、拼、悬、剑、卡、垂，具体见表2-11。

图2-45 做脚的三种方法

a）点脚法 b）连脚法 c）块面法

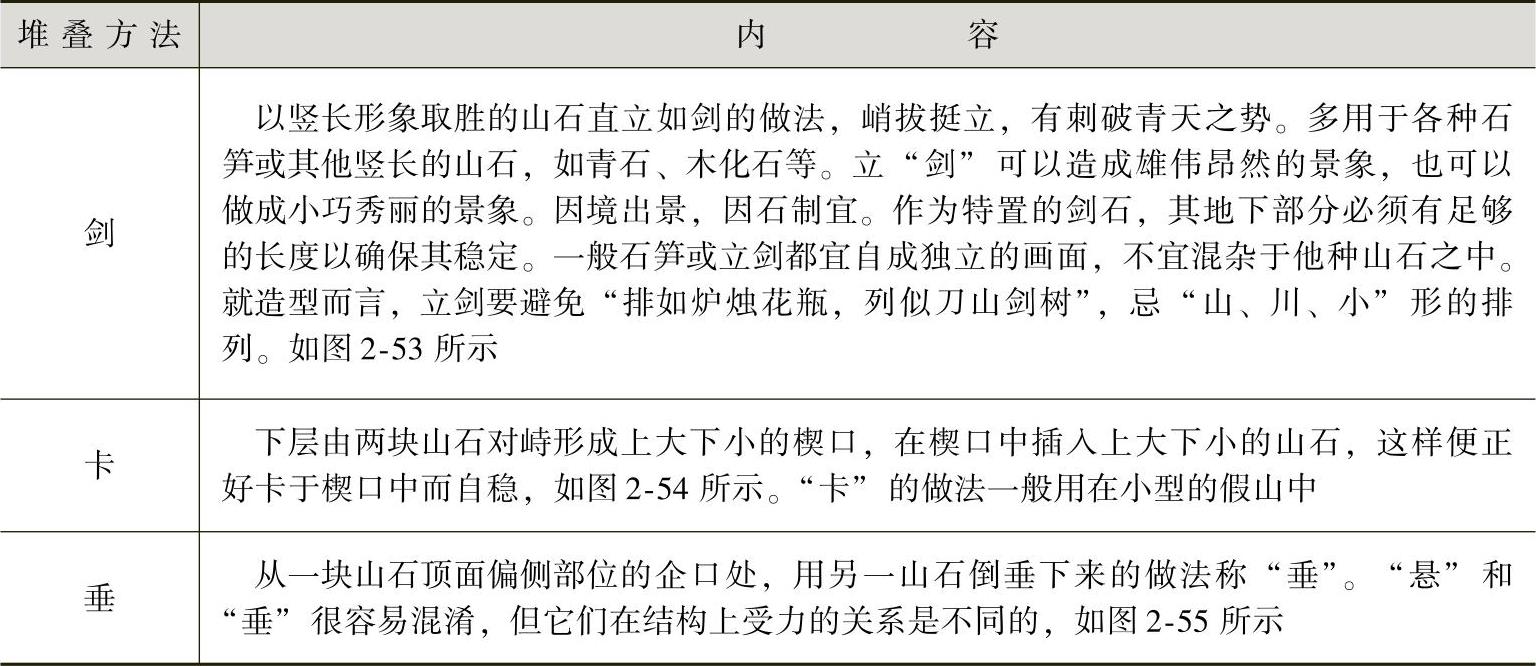

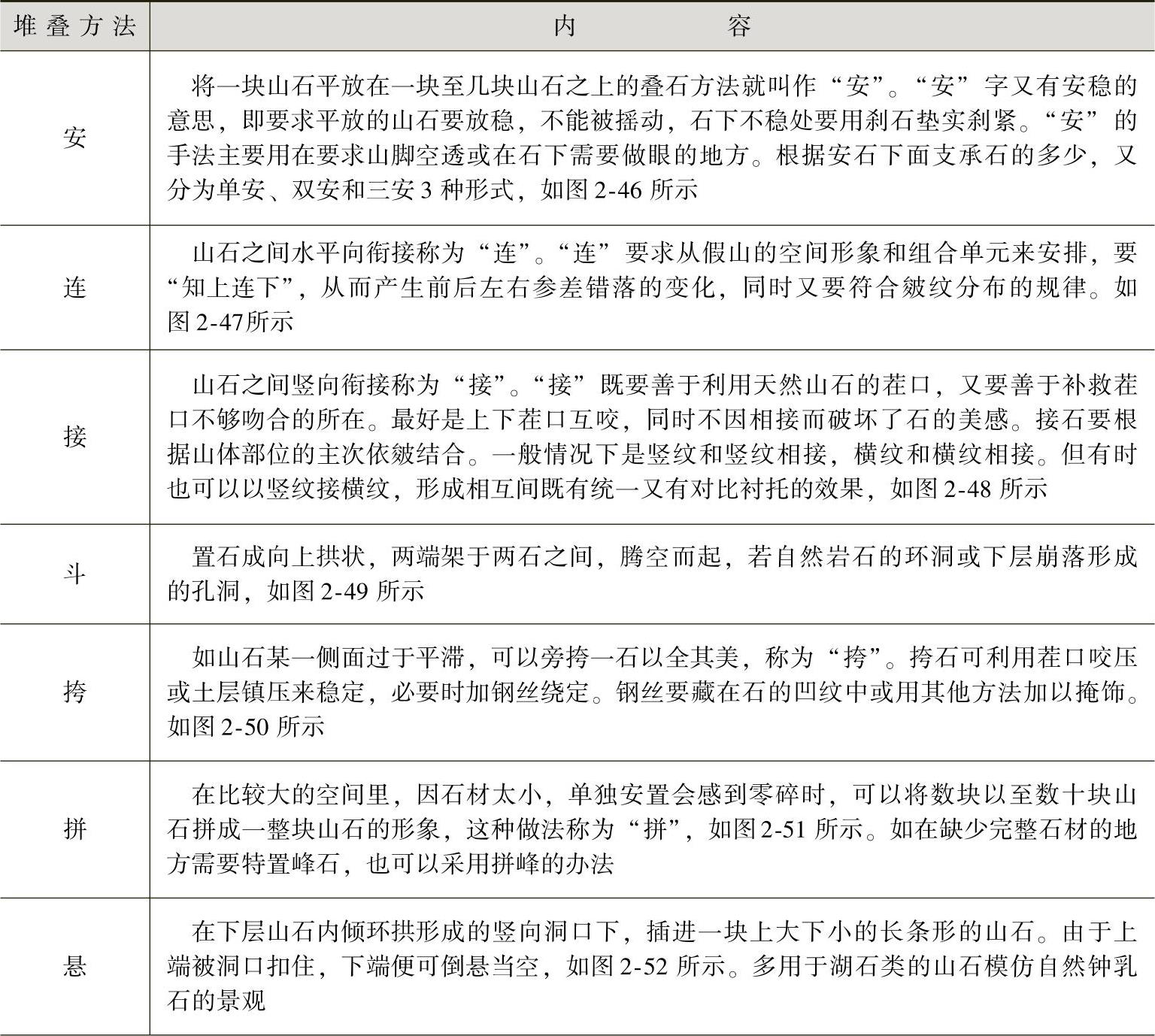

表2-11 山体堆叠方法

（续）

此外，还有挑、飘、戗等。江南一带则流传“九字诀”，即叠、竖、垫、拼、挑、压、钩、挂、撑。与“十字诀”相比，有些是共有的字，有些即使称呼不同但实际内容相同。这些技法是历代工匠、技师们从自然山石景观中归纳总结出来的，在实际运用过程中应因地制宜、随机应变、灵活运用，不能教条、呆板地硬套。

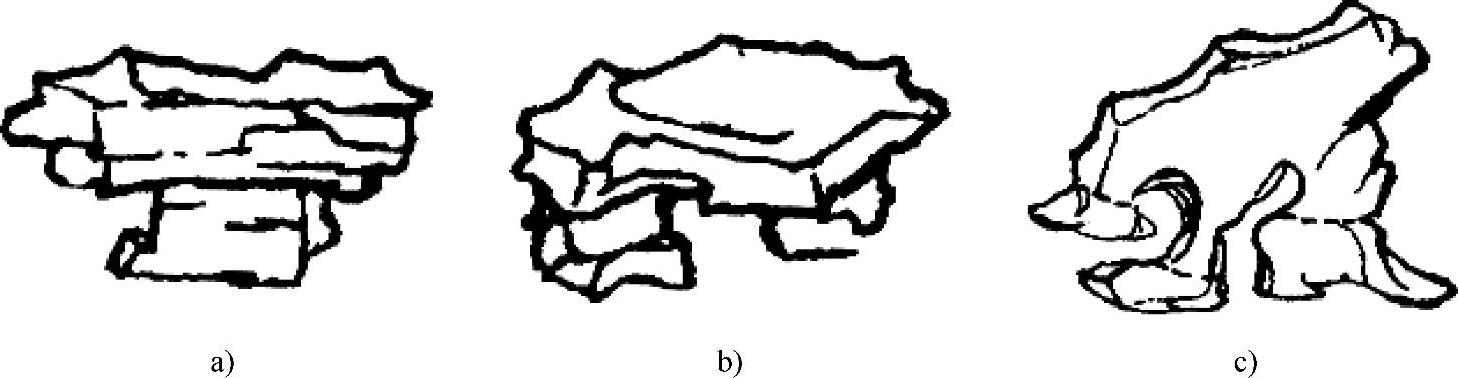

图2-46 安的类型

a）单安 b）双安 c）三安

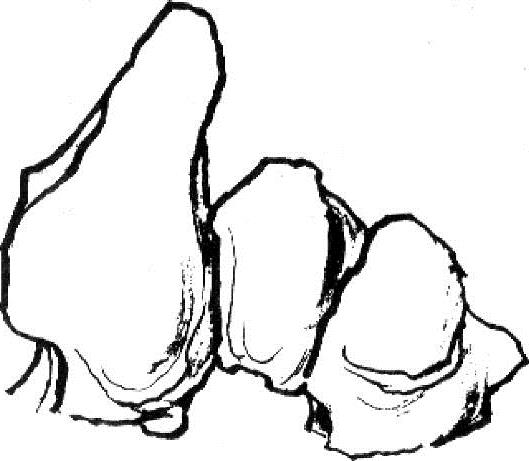

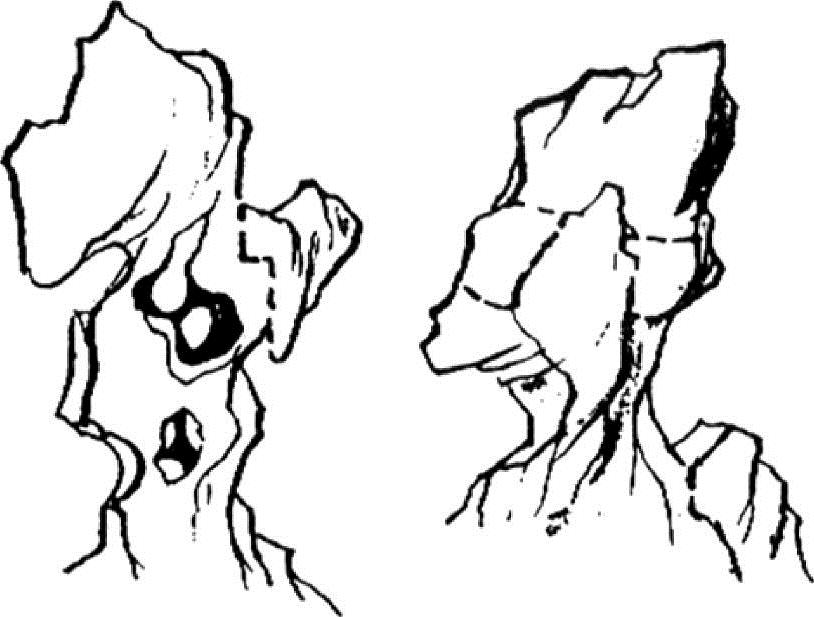

图2-47 连

图2-48 接

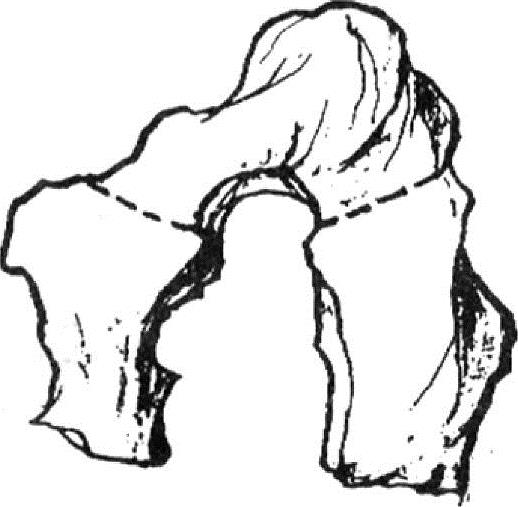

图2-49 斗

图2-50 挎

图2-51 拼

图2-52 悬

图2-53 剑

图2-54 卡

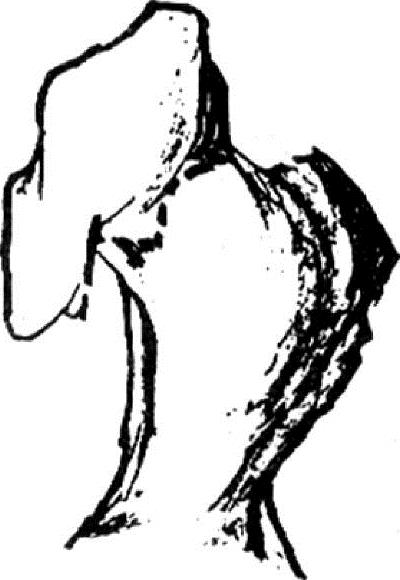

图2-55 垂

6.堆叠中层

中层是指底层以上、顶层以下的大部分山体。这一部分是掇山工程的主体，掇山的造型手法与工程措施的巧妙结合主要表现在这一部分。其基本要求有以下四点：

1）石色要统一，色泽的深浅力求一致，差别不能过大，更不允许同一山体用多种石料。

2）堆砌时应注意调节纹理，竖纹、横纹、斜纹、细纹等一般宜尽量同方向组合。整块山石要避免倾斜，靠外不得有陡板式、滚圆式的山石，横向挑出的山石后部配重一般不得少于悬挑质量的两倍。

3）一般假山多运用“对比”手法，显现出曲与直、高与低、大与小、远与近、明与暗、隐与显各种关系，运用水平与垂直错落的手法，使假山或池岸、掇石错落有致，富有生气，表现出山石沟壑的自然变化。

4）叠石“四不”“六忌”。“四不”，即石不可杂，纹不可乱，块不可均，缝不可多。“六忌”，即忌“三峰并列，香炉蜡烛”；忌“峰不对称，形同笔架”；忌“排列成行，形成锯齿”；忌“缝多平口，满山灰浆，寸草不生，石墙铁壁”；忌“如似城墙堡垒，顽石一堆”；忌“整齐划一，无曲折，无层次”。

7.收顶

收顶即处理假山最顶层的山石，具有画龙点睛的作用。从结构上讲，收顶的山石要求体量大，以便合凑收压。叠筑时要用轮廓和体态都富有特征的山石，注意主、从关系。收顶一般分峰、峦和平顶三种类型，可根据山石形态分别采用剑、堆秀、流云等手法。其施工要点如下：

1）收顶施工应自后向前、由主及次、自下而上分层作业。每层高度约为0.3～0.8m，各工作面叠石务必在胶结材料未凝之前或凝结之后继续施工。不得在凝固期间强行施工，一旦松动则胶结失效，影响全局。

2）一般管线水路孔洞应预埋、预留，切忌事后穿凿，松动石体。

3）对于结构承重受力用石必须小心挑选，保证有足够强度。

4）山石就位前应按叠石要求原地立好，然后拴绳打扣。无论人抬机吊都应有专人指挥，统一指令术语。就位应争取一次成功，避免反复。

5）掇山始终应注意安全，用石必查虚实。拴绳打扣要牢固，工人应穿戴防护鞋帽，掇山要有躲避余地。雨季或冰期要排水防滑。人工抬石应搭配力量，统一口令和步调，确保行进安全。

6）掇山完毕应重新复检设计（模型），检查各道工序，进行必要的调整补漏，冲洗石面，清理场地。

7）有水景的地方应开阀试水，统查水路、池塘等是否漏水。

8）有种植条件的地方应填土施底肥，种树、植草一气呵成。

8.假山山洞施工

大型、复杂的假山一般都有山洞。山洞一般为梁柱式结构，整个假山洞壁实际上由柱和墙两部分组成。

（1）假山洞做法。在一般地基上做假山洞，大多筑两步灰土，而且是“满打”，基础两边比柱和壁的外缘略宽出不到1m，承重量特大的石柱还可以在灰土下面加桩基。这种整体性很强的灰土基础，可以防止因不均匀沉陷造成局部坍倒甚至牵扯全局的危险。有不少梁柱式假山洞都采用花岗岩条石为梁，或间有“铁扁担”加固。这样虽然满足了结构上的要求，但洞顶外观极不自然，洞顶和洞壁不能融为一体，即便加以装饰，也难求全，以自然山石为梁，外观就稍好一些。

（2）假山洞采光。假山洞利用洞口、洞间天井和洞壁采光洞采光。采光孔洞兼作通风。采光洞口皆坡向洞外，使之进光不进水。洞口和采光孔都是控制明暗变化的主要手段。

9.山石固定与衔接

在叠山施工中，不论采用哪种结构形式，都要解决山石之间的固定与衔接问题。其技术方法通用于任何结构形式的假山。

（1）山石加固设施。山石加固设施必须在山石本身重心稳定的前提下应用，常用熟铁或钢筋制成。铁活要求用而不露，因此不易发现。古典园林中常用的山石加固设施有四种，具体见表2-12。

表2-12 山石加固设施

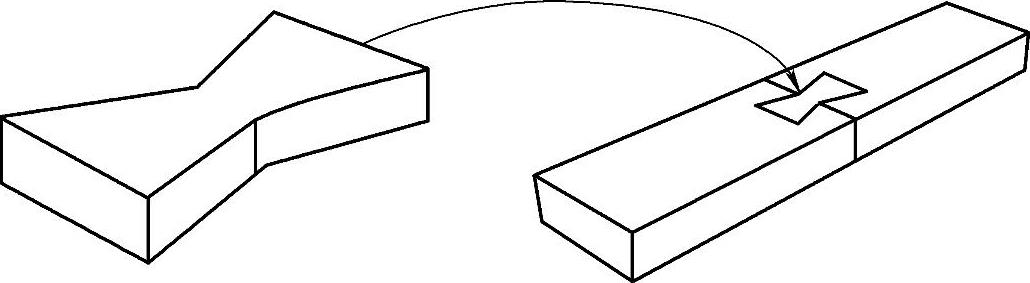

图2-56 银锭扣

图2-57 铁爬钉

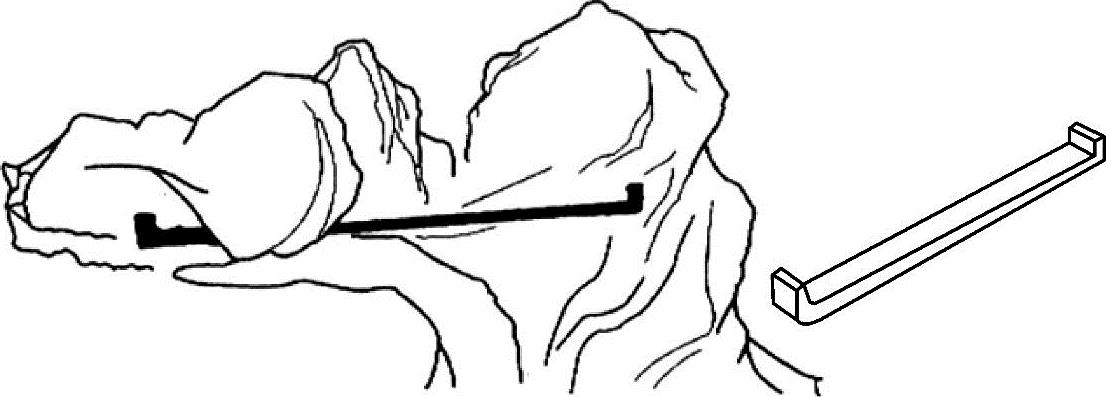

图2-58 铁扁担

图2-59 马蹄形吊架和叉形吊架

（2）支撑。山石吊装到山体的一定位点，经过调整后，可使用木棒将山石固定在一定状态，使山石临时固定下来。以木棒的上端顶着山石的某一凹处，木棒的下端则斜着落在地面，并用一块石头将棒脚压住。如图2-60a所示。一般每块山石都要用2～4根木棒支撑，因此，工地上最好多准备一些长短不同的木棒。此外，铁棍或长形山石也可以作为支撑材料。

（3）捆扎。山石固定也可采用捆扎的方法，如图2-60a所示。山石捆扎固定一般采用8号或10号钢丝。用单根或双根钢丝做成圈，套上山石，并在山石的接触面垫上或抹上水泥砂浆后再进行捆扎。捆扎时钢丝圈先不必收紧，应适当松一点；然后再用小钢钎将其绞紧，使山石固定。此方法适用于小块山石，对大块山石应以支撑为主。

（4）铁活固定。对质地比较松软的山石，可以将铁爬钉打入两块相连接的山石上，使两块山石紧紧地抓在一起，如图2-60b所示，每个连接部位打入2～3个铁爬钉。对质地坚硬的山石，须先在地面用银锭扣连接好后，再作为一整块山石用在山体上。在山崖边安置坚硬山石时，使用铁吊架也能达到固定山石的目的。

（5）刹垫。刹垫是指用平稳小石片将山石底部垫起来，使山石保持平衡状态的一种方法。操作时，先将山石的位置、朝向、姿态调整好，再把水泥砂浆灌入石底，然后用小石片轻轻打入不平稳的石缝中，直到石片卡紧为止，如图2-60c所示。一般在石底周围要打进3～5个石片，才能固定好山石。刹片打好后，再用水泥砂浆把石缝完全填满，使两块山石连成一个整体。

（6）填肚。填肚是用水泥砂浆把山石接口处的缺口填补起来，直至与石面平齐，如图2-60c所示。

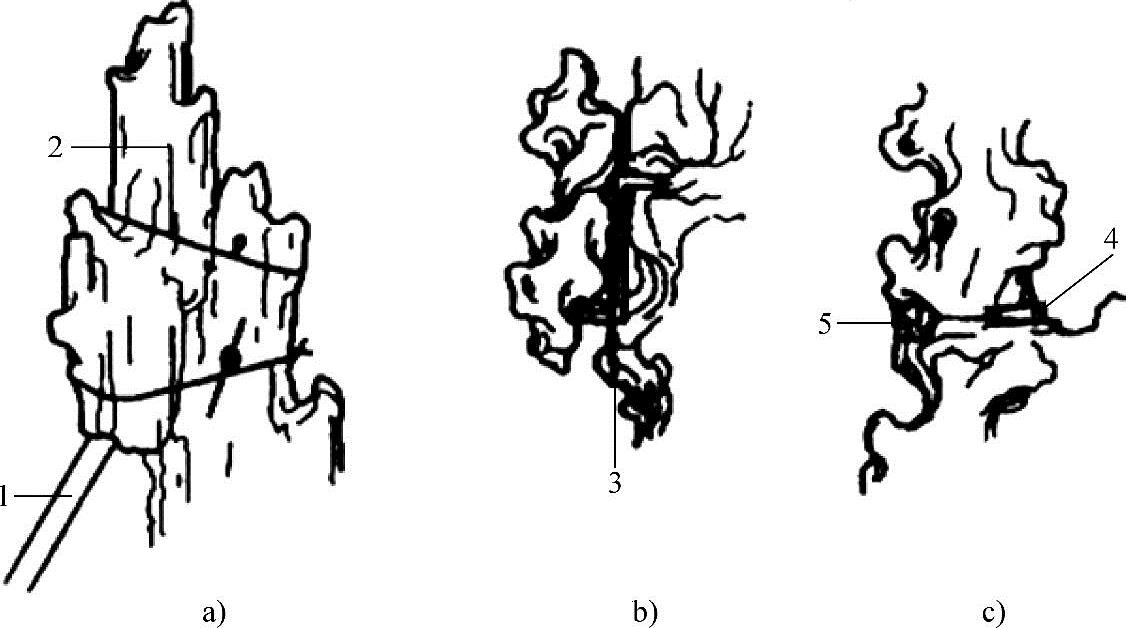

图2-60 山石衔接与固定方法

1—支撑 2—钢丝捆扎 3—铁活固定 4—刹垫 5—填肚

10.山石胶结与植物配置

山洞外，假山内部叠石时，只要使石间缝隙填充饱满，胶结牢固即可，一般不需进行缝口表面处理。但在假山表面或山洞的内壁砌筑山石时，却要边砌石边勾缝，并对缝口表面进行处理。施工完成后，为绿化假山和陪衬山景，还要在预留的种植穴内栽种植物。

（1）山石勾缝和胶结。古代的假山胶结材料主要是以石灰为主，用石灰作胶结材料时，可加入一些辅助材料，配制成纸筋石灰、明矾石灰、桐油石灰和糯米浆拌石灰等。现代假山施工基本上全用水泥砂浆或混合砂浆来胶结山石。水泥砂浆的配制，是用普通灰色水泥和粗砂，按1∶1.5～1∶2.5比例加水调制而成，主要用来黏合石材、填充山石缝隙和为假山抹缝。有时为增加水泥砂浆的和易性和对山石缝隙的充满度，也可以在其中加进适量的石灰浆，配成混合砂浆。湖石勾缝再加青煤、黄石勾缝后刷铁屑盐卤，使缝的颜色与石色相协调。

胶结操作要点：胶结用水泥砂浆要现配现用；待胶合山石石面应事先刷洗干净；待胶合山石石面应都涂上水泥砂浆（混合砂浆），并及时互贴合、支撑捆扎固定；胶合缝应用水泥砂浆（混合砂浆）补平填平填满；胶合缝与山石颜色相差明显时，应用水泥砂浆对胶合缝撒布同色山石粉或砂子进行变色处理。

（2）假山抹缝处理。假山抹缝处理一般只要采用“柳叶抹”作为工具，再配合手持灰板和盛水泥砂浆的灰桶即可。抹缝时，为减少人工胶合痕迹，应使缝口的宽度尽量窄些，不要让水泥浆污染缝口周围的石面。对于缝口太宽处，要用小石片塞进填平，并用水泥砂浆抹光。抹缝的缝口形式一般采用平缝和阴缝两种。阳缝因露出水泥砂浆太多，人工胶合痕迹明显，在假山抹缝中一般不用。

（3）胶合缝表面处理。当假山所用石材是灰色、青灰色山石时，在抹缝完成后直接用笤帚将缝口表面扫干净，这样会使水泥缝口的抹光表面不再光滑，从而更加接近石面的质地。若为灰白色湖石砌筑假山，需要使用灰白色石灰砂浆抹缝，以使色泽相似；若为灰黑色山石砌筑，可在抹缝的水泥砂浆中加入炭黑，调制成灰黑色浆体后再抹缝；若为土黄色山石砌筑，需在水泥砂浆中加进柠檬铬黄；若为紫色、红色的山石砌筑，可利用铁红把水泥砂浆调制成紫红色浆体再用来抹缝等。

（4）假山上的植物配置。在假山施工完成后，需要用植物来美化假山、营造山林环境和掩饰假山上的某些缺陷。在假山山体设计时就应将种植穴的位置考虑在内，并在施工中预留出一些孔洞，专门用来填土栽种假山植物，或者作为盆栽植物的放置点。可根据具体的假山局部环境和山石状况灵活地确定种植穴的设计形式。穴坑面积不用太大，只要能够栽种中小型灌木即可。

为便于在对比中形成小中见大的效果，假山上宜栽植植株高矮适中、叶片狭小的植物，应以灌木为主。由于假山上部种植穴内能填进的土壤很有限，容易变得干燥，故假山植物要具有一定的耐旱能力。山脚下配植麦冬草、沿阶草等草丛，用茂密的草丛遮掩一部分山脚，可以增加山脚景观的表现力；崖顶配植一些下垂的灌木如迎春花、金钟花、蔷薇等，可以丰富崖顶的景观；山洞洞口的一侧配植一些金丝桃、棣棠、金银木等半掩洞口，可使山洞显得深不可测；假山背面多栽种一些枝叶浓密的大灌木，可以掩饰假山上的某些缺陷，同时还可以为假山提供背景依托。

11.施工收尾

（1）养护与调试。现代假山以轻、秀、悬、险为特征，体量也较大，尤其是堆叠洞体，都需用水泥砂浆或混凝土配强，应按施工规范进行养护，以达到其结合体的标准强度。假山不同于一般砌体建筑，冬季施工一般情况下不可采用快干剂。假山施工中的调试是指水池放水后对临水置石的调整，如水矶、步石、水口等与水面的落差与比例等，以及对瀑布出水口、引水石、分水石等的调整。

（2）拆撑清场。假山的拆撑必须严格掌握一定的顺序，以确保安全。拆除支架时，操作人员的体位应在山石的旁侧，切记不可置身山石的上下方。多层组合假山撤支撑或脚手架时，必须按照从上层到下层的顺序进行。支撑支架拆除时，操作人员的位置应在支撑石垂直线投影50cm以外，山洞内支撑的拆除必须由外向里逐一松动，然后由里向外逐一拆除，中心主要承重顶撑或支架拆除前必须先支辅助支架。假山施工的清场不等同于一般的清扫，应包括覆土、山体周边的山脉点缀、局部调整与补缺、勾缝收尾、与地面的连接、植物配置、放水调试等，如此，一幅立体山水画才能完整展现。
