1.山顶造型设计

假山山顶的基本造型设计一般有四种，包括：峰顶式、峦顶式、岩顶式和平山顶式。

（1）峰顶式。峰顶式是指将假山山峰塑造成各种形式的山峰。常用山峰形式有以下六种：

1）分峰式。将山顶塑造成多个高低不同的尖峰形式，既群连又峰离，如图2-32a所示。它适用于峰体部分有较大面积的山头造型。

2）合峰式。将高低山峰融合在一起，高峰突出为主，低峰附属为肩，形成有峰有谷的群峰山体，如图2-32b所示。它适用于峰体部分有较大面积，并且要求突出主山峰雄伟姿态的山体。

3）剑立式。将山峰塑造成挺拔直立的尖顶单峰，如同石笋石林一般，如图2-32c所示。它适用于峰体部分面积较小而山体为竖立式结构的造型。

4）斧立式。又称冠状式，即将挺拔直立的峰尖顶塑造成峰冠，犹如立斧之状，如图2-32d所示。它多适用于观赏性强的单峰石景。

5）流云式。这是一种横向纹体的造型，是将山峰做成横向延伸，层层错落，如同层云横飞，流霞盘绕之态的造型，如图2-32e所示。它适用于山体为层叠式结构的情况。

6）斜立式。这是流云式的改进型，即将山石斜放，层叠错落，势若奔趋之状，如图2-32f所示。它适用于山体结构为斜立式的假山。

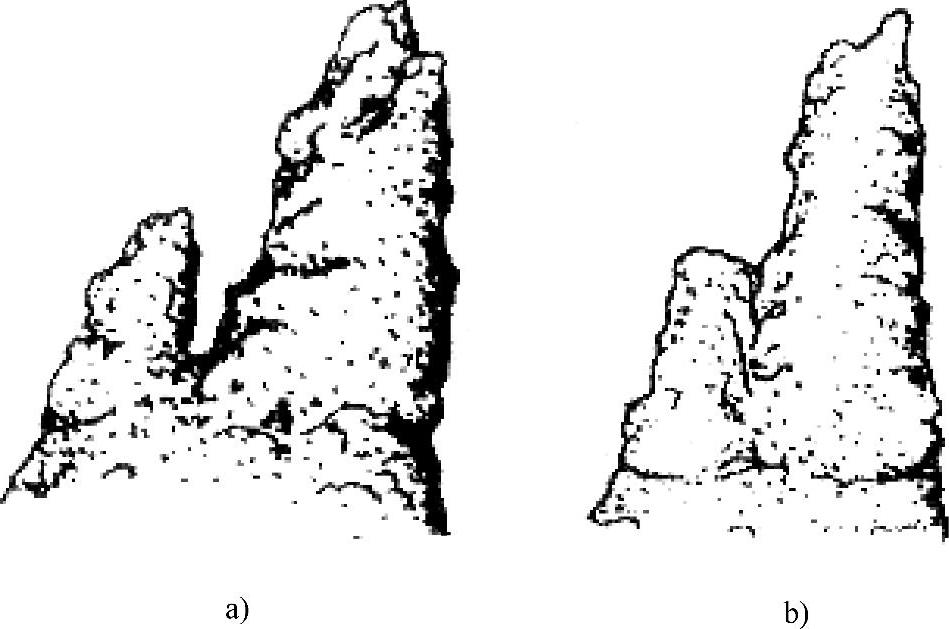

图2-32 峰顶式

a）分峰式 b）合峰式

图2-32 峰顶式（续）

c）剑立式 d）斧立式 e）流云式 f）斜立式

（2）峦顶式。将山顶做成峰顶连绵、重峦叠嶂的一种造型。根据其做法分为圆丘式峦顶、梯台式峦顶、玲珑式峦顶和灌丛式峦顶。

1）圆丘式峦顶。即将山顶做成不规则的圆丘隆起，如同低山丘陵之状。这种峦顶观赏性较差，只适用于假山中个别小山的山顶。

2）梯台式峦顶。即用板状大块石，做成不规则的梯台状的山顶。

3）玲珑式峦顶。即用含有许多洞眼的玲珑型山石，做成不规则的奇形怪状的山头。它多用作环透式结构假山的收顶。

4）灌丛式峦顶。即将山顶做成不规则的隆起填充土丘，在土丘上栽种耐旱灌木丛林，形成灌丛式峦顶。

（3）岩顶式。即将山体边缘做成陡峭的山岩形式，作为登高远望的观景点。按岩顶形状分为平顶式、斜坡式、悬垂式和悬挑式。

1）平顶式。即将岩壁做成直立状，岩顶用片状山石压顶，岩边以矮型直立山石围砌，使整个山崖呈平顶状，如图2-33a所示。

2）斜坡式。即将岩顶顺着山势收砌成斜坡状。上顶可以是平整的斜坡，也可以是崎岖不平的斜坡，如图2-33b所示。

3）悬垂式。即将岩顶石向前悬出并有所下垂，使岩壁下部向里凹进，构成有垂有悬的一种悬岩，如图2-33c所示。

4）悬挑式。即将岩顶以山石层层出挑，构成层叠式的悬岩，如图2-33d所示。

图2-33 岩顶式

a）平顶式 b）斜坡式 c）悬垂式 d）悬挑式

（4）平山顶式。将假山顶做成平顶，使其具有可游可憩的特点，根据需要可做成平台式、亭台式和草坪式等山顶。

1）平台式。山顶用片状山石平铺做成，边缘围砌矮石墙以作拦护，即成为平台山顶。在其上设置石桌石凳，供游人休息观景。

2）亭台式。在平顶上设置亭子，与下面的山洞相配合，形成另一番景象。

3）草坪式。将山顶填充一些泥土，种植草坪，借以改善山顶生气。

2.山体造型设计

山体内部的结构形式主要有4种：环透结构、层叠结构、竖立结构和填充结构。

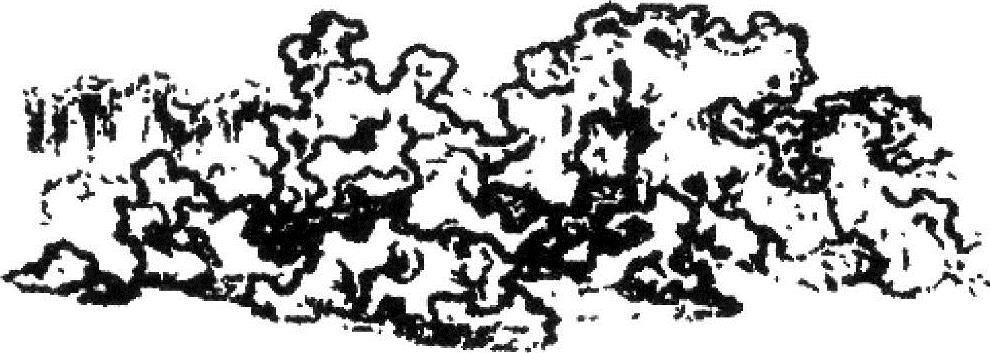

（1）环透结构。环透结构是指利用多种不规则孔洞和孔穴的山石，组成具有曲折环形通道或通透形空洞的一种山体结构，如图2-34所示。所用山石多为太湖石和石灰岩风化而成的怪石。

图2-34 环透结构假山

（2）层叠结构。假山结构若采用层叠结构，假山立面的形象就会具有丰富的层次感，一层层山石砌为山体，山形朝横向伸展，或敦实厚重，或轻盈飞动，容易获得多种生动的艺术效果，如图2-35所示。层叠结构又可分为以下两种：

1）水平层叠。每一块山石都采用水平状态叠砌，假山立面的主导线条都是水平线，山石向水平方向伸展。

2）斜面层叠。山石倾斜叠砌成斜卧状、斜升状，石的纵轴与水平线形成一定夹角，角度一般为10°～30°，最大不超过45°。

层叠结构假山石材一般可用片状山石，片状山石最适于做叠层的山体。体形厚重的块状、墩状自然山石，也可以用于层叠结构假山。由这类山石做成的假山，山体充实，孔洞较少，具有浑厚、凝重、坚实的景观效果。

图2-35 层叠结构假山

（3）竖立结构。这种结构形式可以形成假山挺拔、雄伟、高大的艺术形象。山石全部采用立式砌叠，山体内外的沟槽及山体表面的主导皴纹线，都是从下至上竖立着的，故整个山势呈向上伸展的状态，如图2-36所示。根据山体结构的不同竖立状态，这种结构形式又分为直立结构和斜立结构。

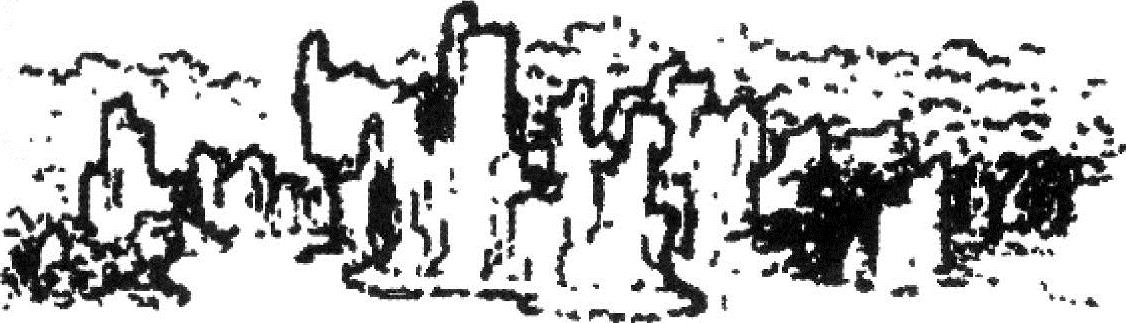

图2-36 竖立结构假山

1）直立结构。山石全部采取直立状态砌叠，山体表面的沟槽及主要皴纹线都相互平行并保持直立。采取这种结构的假山要注意山体在高度方向上的起伏变化和在平面上的前后错落变化。

2）斜立结构。构成假山的大部分山石，都采取斜立状态，山体的主要皴纹线也是斜立的。山石与地面的夹角为45°～90°，夹角不得小于45°，否则就成了斜卧状态而不是斜立状态。假山主体部分的倾斜方向和倾斜程度应是整个假山的基本倾斜方向和倾斜程度。山体陪衬部分则可以分为1～3组，分别采用不同的倾斜方向和倾斜程度，与主山形成相互交错的斜立状态，以增加变化，使假山造型更加具有动感。

采用竖立式结构的假山石材，一般多是条状或长片状的山石，矮而短的山石不能多用。这是由于长条形的山石易于砌出竖直的线条。但长条形山石在用水泥砂浆黏合成悬垂状时，全靠水泥的黏结力来承受其重力，因此对石材质地就有了新的要求。一般要求石材质地粗糙或石面密布小孔，这样的石材用水泥砂浆作黏合材料时的附着力很强，容易将山石黏合牢固。

（4）填充结构。一般的土山、带土石山和个别的石山，或者假山的某些局部山体，都可以采用这种结构形式。这种假山的山体内部是由泥土、废砖石或混凝土材料填充起来的，其结构的最大特点就是填充。按填充材料及其功用的不同，可以将填充式假山结构分为以下3种：

1）填土结构。山体全由泥土堆填构成，或在用山石砌筑的假山壁后或假山穴坑中用泥土填实，都属于填土结构。假山采取这种结构形式，既能够造出陡峭的悬崖绝壁，又可少用山石材料，降低假山造价，而且还能确保假山有足够大的规模，此外，也十分有利于假山上的植物配置。

2）砖石填充结构。以无用的碎砖、石块、灰块和建筑渣土作为填充材料，填埋在石山的内部或者土山的底部。既可增大假山的体积，又处理了园林工程中的建筑垃圾，—举两得。这种方式在一般的假山工程中都可以应用。

3）混凝土填充结构。有时需要砌筑的假山山峰又高又陡，在山峰内部填充泥土或碎砖石都不能确保结构的牢固，山峰容易倒塌。在这种情况下，就应用混凝土来填充，使用混凝土作为骨架，从内部将山峰凝固成一整体。混凝土是采用水泥、砂、石按1∶2∶4～1∶2∶6的比例搅拌配制而成的，主要作为假山的基础材料和山峰内部的填充材料。混凝土填充的方法是：先用山石将山峰砌筑成一个高70～120cm高低错落、平面形状不规则的山石筒体，然后用C15混凝土浇筑筒中至筒的最低口处。待基本凝固，再砌筑第2层山石筒体，并按相同的方法浇筑混凝土。如此操作，直到封顶为止，这样就能砌筑起高高的山峰。

3.洞壁造型设计

大中型假山一般都要有山洞，山洞可以使假山幽深莫测，有助于创造山景幽静和深远的境界。山洞本身也是有景可观的，能够引起游人极大的游览兴趣。在设计中，还可以使假山山洞产生更多的变化，从而更加丰富其景观内容。从结构特点和承重分布情况来看，假山洞壁可分为墙柱式洞壁和墙式洞壁，具体特点见表2-7。

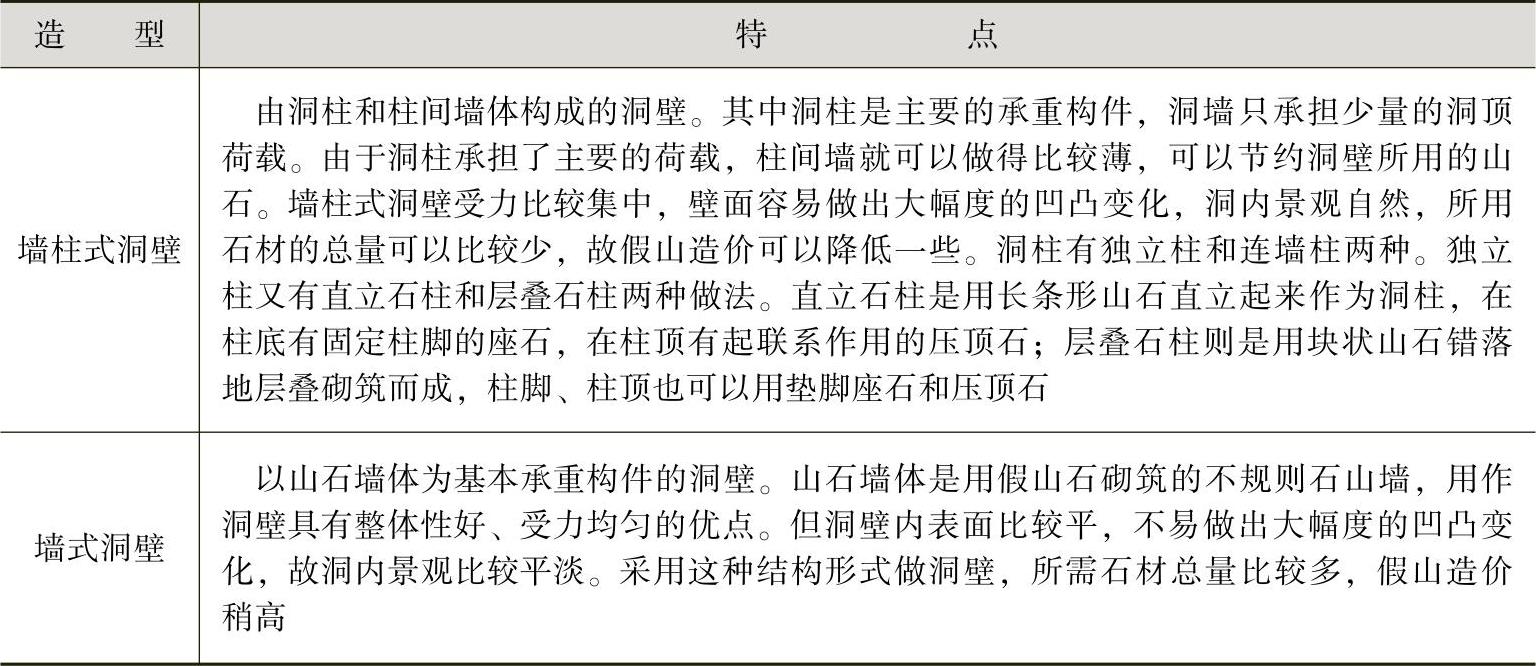

表2-7 洞壁造型特点

4.洞顶造型设计

由于一般条形假山石的长度有限，大多数条石的长度都在1～2m，如果山洞宽度设计为2m左右，则条石的长度就不足以直接用做洞顶石梁，这就要采用特殊的方法做出洞顶。因此，假山洞的洞顶结构一般都要比洞壁、洞底复杂一些。从洞顶的常见做法来看，其基本结构方式有三种，即盖梁式、挑梁式和拱券式。

（1）盖梁式洞顶。是指假山石梁或石板的两端直接放在山洞两侧洞柱上，呈盖顶状。这种结构的洞顶整体性强，结构比较简单，也很稳定，是造山中最常用的结构形式之一。但由于受石梁长度的限制，采用盖梁式洞顶的山洞不宜做得过宽，且洞顶的形状往往太平整，不像自然的洞顶。因此，在洞顶设计中就应对假山施工提出要求，尽可能采用不规则的条形石材来做洞顶石梁。石梁在洞顶的搭盖方式一般有以下六种：

1）单梁盖顶：即洞顶由一条石梁盖顶受力，如图2-37a所示。

2）丁字梁盖顶：即由两条长石梁相交成丁字形，作为盖顶的承重梁，如图2-37b所示。

3）井字梁盖顶：即两条石梁纵向并行在下，另外两条石梁横向并行搭盖在纵向石梁上，多梁受力，如图2-37c所示。

4）双梁盖顶：即使用两条长石梁并行盖顶，洞顶荷载分布于两条梁上，如图2-37d所示。

5）三角梁盖顶：即三条石梁呈三角形搭在洞顶，由三梁共同受力，如图2-37e所示。

6）藻井梁盖顶：即洞顶由多梁受力，其梁头交搭成藻井状，如图2-37f所示。

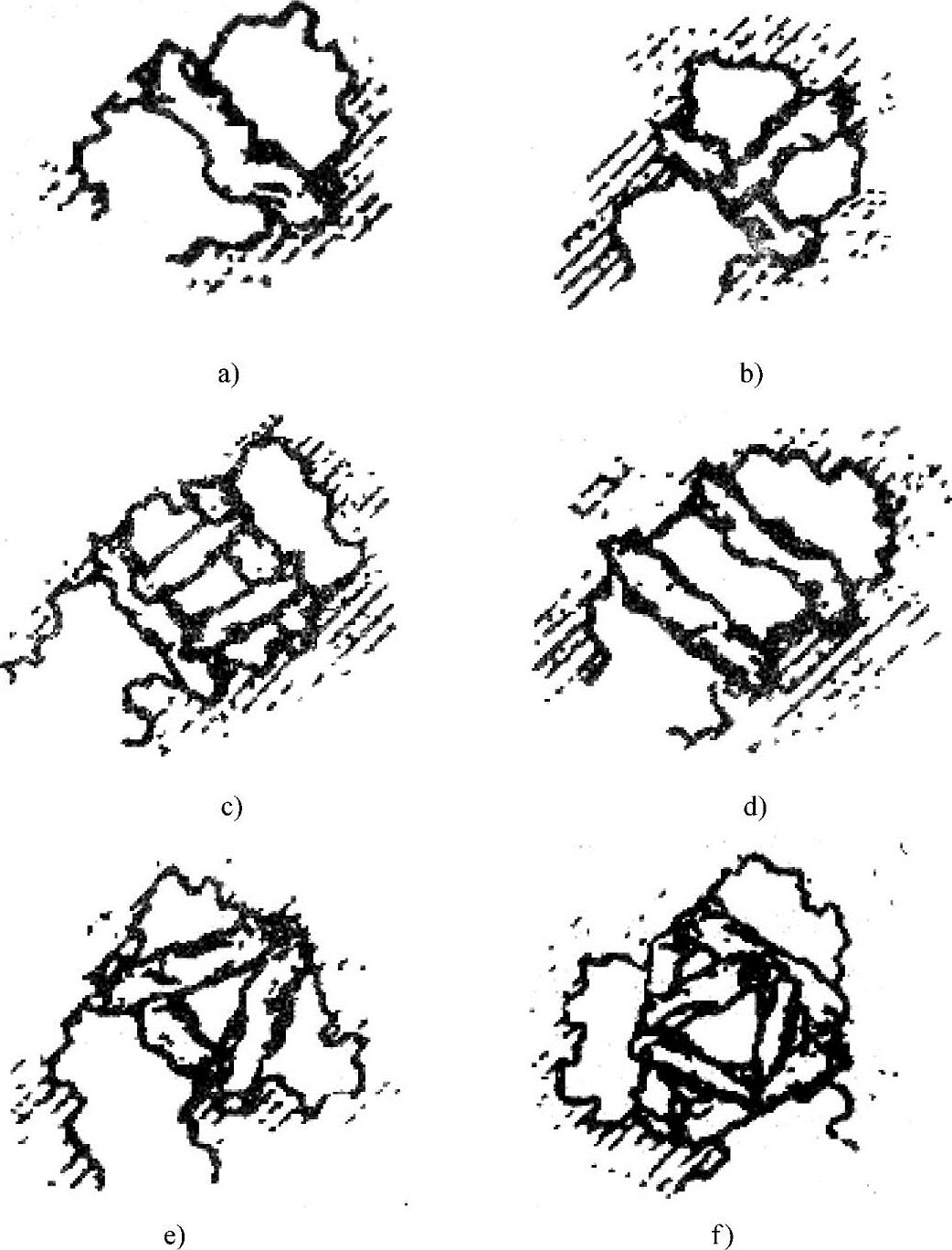

图2-37 石梁在洞顶的搭盖方式

a）单梁盖顶 b）丁字梁盖顶 c）井字梁盖顶 d）双梁盖顶 e）三角梁盖顶 f）藻井梁盖顶

（2）挑梁式洞顶。用山石从两侧洞壁洞柱向洞中央相对悬挑伸出，并合拢做成洞顶的结构，如图2-38所示。

图2-38 挑梁式洞顶

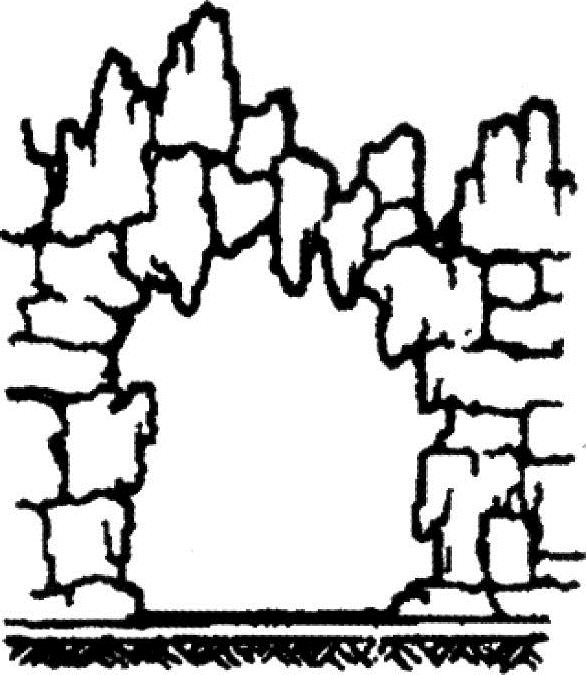

（3）拱券式洞顶。拱券式洞顶是用块状山石作为券石，以水泥砂浆作为黏合剂，顺序起拱，做成拱形洞顶，多用于较大跨度的洞顶。这种洞顶的做法也称造环桥法，其环拱所承受的重力是沿着券石从中央分向两侧相互挤压传递的，能够很好地向洞柱洞壁传力，故不会像挑梁式和盖梁式洞顶那样容易将石梁压裂，将挑梁压塌。这种结构的山洞洞顶整体感很强，洞景自然变化，与自然山洞形象相近。在拱券式结构的山洞施工过程中，当洞壁砌筑到一定高度后，须先用脚手架搭起操作平台，而后在平台上进行施工，这样就能够方便操作，同时也容易对券石进行临时支撑，能够确保拱券的施工质量。如图2-39所示。
