6.7.3.1　系梁布置形式

前文算例假定系梁纵横空间交叉呈井字形布置，不妨考察系梁仅纵向布置、仅横向布置等工况下的力学响应，以评估系梁分布形式的影响。图6-54给出了系梁3种不同布置形式路基填筑完毕时的路基顶面竖向位移曲线和b—b′断面（图6-53）侧向位移曲线。由图可见：系梁不同分布形式对路堤顶面沉降、差异沉降影响甚小，三者均表现为“勺形”分布。三者侧向位移曲线均大致呈“S形”分布，斜坡软弱层内向内侧，下卧刚硬层内向外侧，最大值均基本出现在地面以下7 m左右的位置，而不是斜坡软弱层与下卧刚硬层的分界线处，系梁纵横交叉、仅横向系梁两种工况的侧向位移分布相当接近，仅纵向系梁时侧向位移明显增大，侧向位移最大值约为27.88 mm。进一步的稳定性分析表明，系梁纵横交叉、仅横向系梁两种工况的稳定安全系数分别为1.813、1.812，近乎相等，但仅纵向系梁的稳定安全系数跌至1.790。这就说明：系梁纵横交叉布置以及仅横向布置时，系梁的存在增强了结构的刚度和横向稳定性，能显著减小斜坡软弱层的侧向位移，提高稳定安全性；而仅纵向设置系梁时，对增加桩体横向稳定性和刚度效果甚微，故就控制斜坡软弱层侧向位移而言，不宜采用仅设纵向系梁的方案。

pagenumber_ebook=211,pagenumber_book=204

图6-54　系梁不同设置形式时路基竖向位移及地基侧向位移

6.7.3.2　系梁弹性模量与厚度

系梁弹性模量与厚度是评价系梁刚度的两个重要指标。图6-55给出了系梁厚度为80 cm时，系梁弹性模量改变对路基顶面竖向位移和b—b′断面侧向位移的影响趋势。由图可见，系梁弹性模量调整几乎未对路堤顶面竖向位移、地基侧向位移造成影响，4种工况下路基顶面的竖向位移曲线形状均呈“勺形”分布，b—b′断面侧向位移呈“S形”分布。这意味着在其他条件暂不改变的前提下，可适当降低系梁的水泥混凝土强度等级或配筋率。

pagenumber_ebook=212,pagenumber_book=205

图6-55　系梁不同弹性模量下路基竖向位移及地基侧向位移

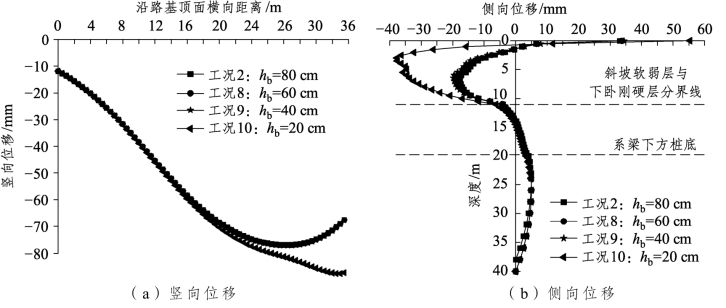

图6-56给出了系梁纵横交叉布置时，其厚度改变对路基顶面竖向位移及b—b′断面侧向位移的影响趋势。由图可见：当系梁厚度分别为80 cm、60 cm、40 cm时，路基顶面竖向位移变化甚微，曲线均呈“勺形”分布；当系梁厚度减小至hb＝20 cm时，路堤顶面外侧竖向位移有向外发散增加的趋势，曲线形态发生变化；b—b′断面侧向位移仍然是“S形”分布，最大侧向位移仍然出现在斜坡软弱层的内侧，工况2、8、9中的最大侧向位移出现在地表以下约7 m处，最大侧向位移分别约为17.58 mm、18.51 mm、19.7 mm，而工况10中的最大侧向位移出现在地表以下约3 m处，约为37.73 mm。这是因为当系梁的厚度减小到一定程度时，其连接桩体后的刚度和整体稳定性均有所下降，故路基顶面竖向位移和b—b′断面侧向位移均有所增大。实际工程中系梁厚度不宜过薄，取hb＝40 cm为宜。

pagenumber_ebook=213,pagenumber_book=206

图6-56　系梁不同厚度下路基竖向位移及地基侧向位移
