4.3.2.1 软弱层土体模量
图4-11为8种软弱层土体模量计算工况下,路堤下坡脚处地基侧向位移沿深度的分布曲线(Hw=4 m,H=0 m,1∶m=1∶10)。由图可见,侧向变形集中于软弱层内,并随软弱层土体模量Ew降低而剧增。Ew=300 MPa时,斜坡软弱地基退化为普通斜坡地基,最大侧向变形极微;Ew=50 MPa、100 MPa时,软弱层内侧向变形近似沿深度呈线性分布;Ew=5~25 MPa时,侧向变形最大值发生在软弱层顶面,侧向变形曲线呈现为三阶段分布,即上部骤减段、中部平缓段和底部骤减段。当软弱层土体模量Ew为5 MPa和300 MPa时,侧向位移最大值分别为130.28 mm和0.97 mm,前者是后者的134.31倍,可见软弱层土体模量是决定地基侧向变形的重要因素。
图4-11 地基沿深度方向的侧向位移

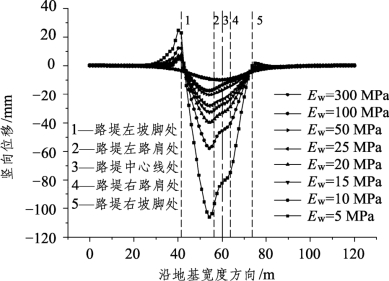

图4-12为8种软弱层土体模量计算工况下,地基顶面竖向沉降沿地基宽度方向的分布曲线。由图可见,随着软弱层土体模量的降低,竖向沉降显著增大。Ew=5~100 MPa时,竖向沉降在路堤下坡脚一侧,靠近左路肩处(图4-12中2线所示)达到最大,在坡脚处(图4-12中1、5线所示)表现为向上隆起。Ew=5 MPa、10 MPa时,在路堤底面宽度范围内,沉降变形曲线存在3个突变点,分别位于路堤中心线和左、右路肩处(图4-12中2、3、4线所示),直线2、3、4将变形曲线分割成4段,各段斜率显著变化。当软弱层土体模量Ew为5 MPa和300 MPa时,竖向位移最大值分别为106.28 mm和9.8 mm,前者是后者的10.84倍,可见软弱层土体模量也是决定地基竖向沉降的重要因素。
图4-12 地基顶面竖向位移
4.3.2.2 地面横坡

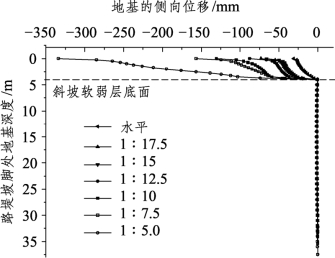

图4-13为7种地面横坡计算工况下,路堤下坡脚处地基侧向位移沿深度的分布曲线(Hw=4 m、H=0 m、Ew=5 MPa)。由图可见,随着地面横坡坡度的增加,侧向变形显著增加。对比1∶5斜坡软弱地基和水平软弱地基,侧向位移最大值分别为333.95 mm和31.09 mm,前者是后者的10.74倍,即当存在软弱层时,地面横坡显著加剧了软弱层的侧向变形。

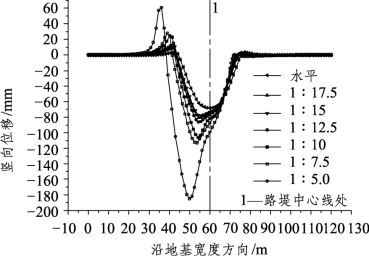

图4-14为7种地面横坡计算工况下,地基顶面竖向沉降沿地基宽度方向的分布曲线。由图可见:当为水平软弱地基时,竖向沉降沿路堤中心线对称分布;当存在地面横坡时,竖向沉降对称性丧失,在路堤下坡脚一侧达到最大。随着地面横坡坡度的增加,竖向沉降显著增加,对比1∶5斜坡软弱地基和水平软弱地基,竖向位移最大值分别为185.32 mm和68.29 mm,前者是后者的2.71倍,即当存在软弱层时,地面横坡亦加剧了地基的竖向沉降。
图4-13 地基沿深度方向的侧向位移
图4-14 地基顶面竖向位移
4.3.2.3 软弱层厚度

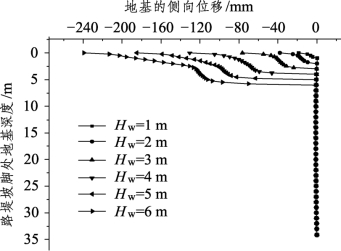

图4-15为6种软弱层厚度计算工况下,斜坡软弱地基路堤下坡脚处地基侧向位移沿深度的分布曲线(H=0 m、Ew=5 MPa、1∶m=1∶10)。由图可见,地基侧向变形趋势大致接近,但上部骤减段的分布范围随着软弱层厚度的增加而下移。侧向变形最大值随着软弱层厚度的增加而显著增加,当软弱层厚度为6 m和1 m时,地基的侧向位移最大值分别为239.31 mm和18.75 mm,前者是后者的12.76倍,即软弱层厚度显著影响地基的侧向变形。

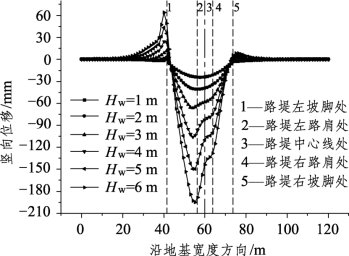

图4-16为6种软弱层厚度计算工况下,地基顶面竖向位移沿地基宽度方向的分布曲线。由图可见:当软弱层厚度较薄时(Hw=1 m、2 m),竖向沉降表现为近似沿路堤中心线对称分布;当软弱层厚度较厚时(Hw=3~6 m),对称性丧失,下坡脚处隆起显著。随着软弱层厚度的增加,竖向沉降显著增加,当软弱层厚度Hw为6 m和1 m时,地基的竖向位移最大值分别为194.78 mm和24.38 mm,前者是后者的7.99倍,即软弱层厚度显著影响地基顶面的竖向沉降。
图4-15 地基沿深度方向的侧向位移
图4-16 地基顶面竖向位移
4.3.2.4 软弱层层位

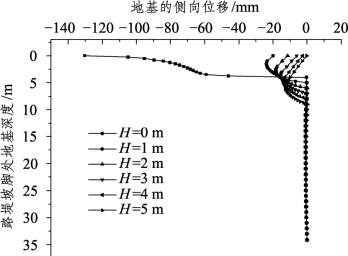

图4-17为6种软弱层层位计算工况下,斜坡软弱地基路堤下坡脚处地基侧向位移沿深度的分布曲线(1∶m=1∶10、Hw=4 m、Ew=5 MPa)。由图可见:当软弱层位于地基顶面时(H=0 m),侧向变形在地基顶面达到最大,变形曲线在软弱层内表现为如前文所述的三阶段分布;当软弱层以“夹层”形式存在时(H≠0 m),侧向位移最大值由地基顶面转移至软弱层顶面以下0.5~0.75 m的范围内,且几种工况侧向位移最大值相差不大。当H=0 m和1 m时,侧向位移的最大值分别为130.28 mm和12.91 mm,前者是后者的10.09倍,可见当软弱层位于地基顶面时,对侧向变形影响最为显著。

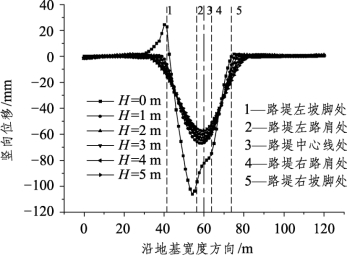

图4-18为6种软弱层层位计算工况下,地基顶面竖向位移沿地基宽度方向的分布曲线。可见,当软弱层位于地基顶面时(H=0 m),竖向沉降表现为在路堤下坡脚一侧达到最大,在坡脚处向上隆起;当软弱层以“夹层”形式存在时(H≠0 m),竖向沉降近似表现为沿路堤中心线对称分布,且几种计算工况竖向位移最大值相差不大,接近水平软弱地基。当H=0 m和1 m时,竖向位移的最大值分别为106.28 mm和67.03 mm,前者是后者的1.59倍,即当软弱层位于地基顶面时,其对竖向沉降影响最为显著。
图4-17 地基沿深度方向的侧向位移
图4-18 地基顶面竖向位移
