数值分析模型的建立及斜坡软弱地基路堤力学行为研究
【摘要】：此处，应用荷兰开发的有限元软件Plaxis，建立如图4-10所示的斜坡软弱地基路堤全结构平面应变数值分析模型，地基宽度为120 m，依据《铁路路基设计规范》[4]，选取路堤顶面宽为7.5 m，路堤边坡坡比为1∶1.5，路堤填高为8 m，地面横坡坡比为1∶m，软弱层厚度为Hw，软弱层层顶至地基顶面的距离为H。
此处，应用荷兰开发的有限元软件Plaxis，建立如图4-10所示的斜坡软弱地基路堤全结构平面应变数值分析模型，地基宽度为120 m，依据《铁路路基设计规范》（TB 10001—2005）[4]，选取路堤顶面宽为7.5 m，路堤边坡坡比为1∶1.5，路堤填高为8 m（以路堤中心线标高为准），地面横坡坡比为1∶m（m＝5、7.5、10、12.5、15、17.5、∞，当m＝∞时，即退化成为普通水平地基），软弱层厚度为Hw（m）（Hw＝1、2、3、4、5、6），软弱层层顶至地基顶面的距离为H（m）（H＝0、1、2、3、4、5）。显然，该模型能综合考虑软弱层土体模量Ew、地面横坡坡比1∶m、软弱层厚度Hw和软弱层层位H四个软弱层性状核心因素。
图4-10 斜坡软弱地基路堤计算模型示意（单位：m）
采用高精度15节点三角形单元自动剖网方法离散模型，并适当加密路堤及荷载影响范围内的网格密度，模型两侧施加水平向位移约束，底侧施加双向位移约束，以模拟斜坡软弱地基在长带状路堤自重荷载作用下的压密沉降。计算时先通过K0加载、重力加载两种方式分别获得水平地基和斜坡地基的初始应力，然后模拟路堤的水平分层分步建造，获得土体的侧向变形与竖向沉降。土体的本构模型采用Mohr-Coulomb模型，土体材料参数参考文献[11，8]，如表4-2所列。

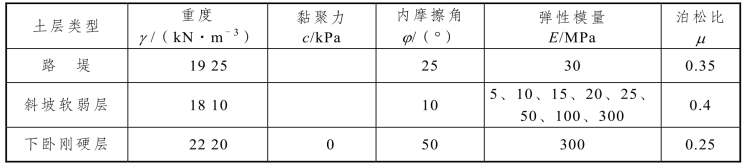

表4-2 计算模型土体材料参数
注：① 当Ew＝300 MPa时，斜坡软弱地基路堤退化成为普通斜坡地基路堤。
② 当H≠0时，软弱层上覆土体与下卧刚硬层土体材料参数一致。
