室内冻土融化压缩试验:冻土试验指导

【摘要】:测定冻土试样的密度。放置融化压缩容器位于加压框架正中。直至施加最后一级荷载压缩稳定为止。图7.2孔隙比与压力关系曲线七、记录表格表7.1冻土融化压缩试验记录表

三、仪器设备

1.融化压缩仪(图7.1):加热传压板应采用导热性能好的金属材料制成;试样环应采用有机玻璃或其他导热性低的非金属材料制成,其尺寸宜为:内径79.8mm,高40.0mm;保温外套可用聚苯乙烯或聚氨酯泡沫塑料

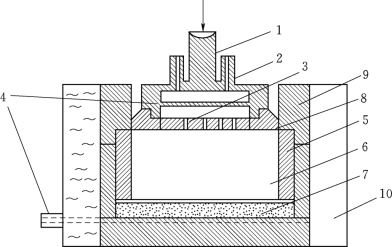

图7.1 融化压缩仪示意图

1—加热传压板;2—热循环水进、出口;3—透水板;4—上、下排水孔;5—试样环;6—试样;7—透水板;8—滤纸;9—导环;10—保温外套

2.加荷设备:可采用量程为2000kPa的杠杆式、磅秤式和其他相同量程的加荷设备。

3.变形测量设备:量程为10mm,分度值为0.01mm的百分表或准确度为全量程0.2%的位移传感器

4.恒温供水设备。

5.原状冻土钻样器:钻样器宜由钻架和钻具两部分组成。钻具开口内径为79.8mm。钻样时将试样环套入钻具内,环外壁与钻具内壁应吻合平滑。

四、试验要求

试验宜在负温环境下进行,严禁在切样和装样过程中使试样表面发生融化。试验过程中试样应满足自上而下单向融化。

五、试验步骤

1.用冻土钻样器钻取冻土试样,其高度应大于试样环高度。从钻样剩余的冻土取样测定含水率。钻样时必须保持试样的层面与原状土一致,且不得上下倒置。

2.将冻土样装入试样环,使之与环壁紧密接触。刮平上、下面,但不得造成试样表面发生融化。测定冻土试样的密度。

3.在融化压缩容器内先放透水板,其上放一张润湿滤纸。将装有试样的试样环放在滤纸上,套上护环。在试样上放滤纸和透水板,再放上加热传压板。然后装上保温外套。放置融化压缩容器位于加压框架正中。安装百分表或位移传感器。

4.施加1kPa的压力,调平加压杠杆。调整百分表或位移传感器到零位。

5.用胶管连接加热传压板的热循环水进出口与事先装有温度为40~50℃水的恒温水槽,并打开开关和开动恒温器,以保持水温。

6.试样开始融沉时即开动秒表,分别记录1min、2min、5min、10min、30min、60min时的变形量。以后每2h观测记录1次,直至变形量在2h内小于0.05mm时为止,并测记最后一次变形量。

7.融沉稳定后,停止热水循环,并开始加荷进行压缩试验。加荷等级视实际工程需要确定,宜取50kPa、100kPa、200kPa、400kPa、800kPa,最后一级荷载应比土层的计算压力大100~200kPa。

8.施加每级荷载后24h为稳定标准,并测记相应的压缩量。直至施加最后一级荷载压缩稳定为止。

9.试验结束后,迅速拆卸仪器各部件,取出试样,测定含水率。

六、试验结果计算

融沉系数应按下式计算:

式中 a0——冻土融沉系数,%;

   Δh0——冻土融化下沉量,cm;

   h0——冻土试样初始高度,cm。

冻土试样初始空隙比按下式计算:

式中 e0——试样初始孔隙比;

   ρw——水的密度,g/m3

   ρ0——水的初始密度,g/m3

   Gs——土粒比重;

   ω——试样含水率,%。

融沉稳定后和各级压力下压缩稳定后的孔隙比应按下式计算:

式中 e、e0——融沉稳定后和压力作用下压缩稳定后的孔隙比;

   h、h0——融沉稳定后和初始试样高度,cm;

   Δh、Δh0——压力作用下稳定后的下沉量和融沉下沉量,cm。

某一压力范围内的冻土融化压缩系数应按下式计算:

式中 a——某一压力范围内的融化压缩系数,MPa-1

   pi+1、pi——分级压力值,kPa;

   ei+1、ei——与分级压力相应的空隙比。

绘出孔隙比与压力的关系曲线,如图7.2所示。

图7.2 孔隙比与压力关系曲线

七、记录表格

表7.1 冻土融化压缩试验记录表
