【摘要】：标牌为双柱式结构，面板采用铝合金板或玻璃钢板制作，保证坚固及表面光滑整洁，尺寸3 m（长）×2 m（高），立柱采用镀锌钢管。表2.6-1简介版面内容要求2.6.2分部工程现场标识牌。标识牌材质及规格要求。如各标识牌为活动标牌，开始施工时设置标牌，该部位完工时应将标牌收回。

2.6.1　合同段情况简介牌。

（1）设置位置。应设置在合同段起、终点，便道外侧1 m范围内，正面面向来车方向公路。

（2）简介牌材质及规格要求。标牌为双柱式结构，面板采用铝合金板或玻璃钢板制作，保证坚固及表面光滑整洁，尺寸3 m（长）×2 m（高），立柱采用镀锌钢管。

（3）简介牌版面内容。应为蓝底白字，包含项目名称、合同段编号、起讫桩号、建设单位及责任人名称、设计单位及责任人名称、监理单位及责任人名称、施工单位及责任人名称、监督单位及其联系方式（电话等）等信息内容。具体版式及版面内容要求如表2.6-1所示。

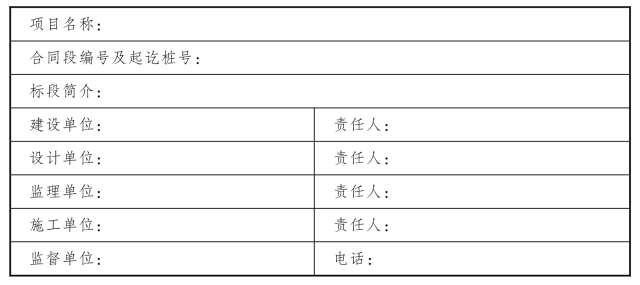

表2.6-1　简介版面内容要求

pagenumber_ebook=38,pagenumber_book=31

2.6.2　分部工程现场标识牌。

（1）设置位置。应设置在路基、基层、沥青、涵洞通道、桥梁、隧道等施工现场的显著位置。

（2）标识牌材质及规格要求。标牌为双柱式结构，面板采用铝合金板或玻璃钢板制作，保证坚固及表面光滑整洁，尺寸1 m（长）×0.6 m（高），立柱采用镀锌钢管。

（3）标识牌版式及内容。版面应为蓝底白字。具体示例如图2.6-1～图2.6-4。

pagenumber_ebook=39,pagenumber_book=32

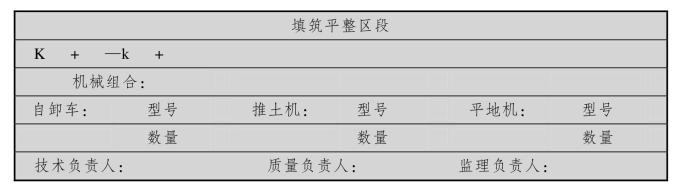

图2.6-1　填筑平整区段标识牌

pagenumber_ebook=39,pagenumber_book=32

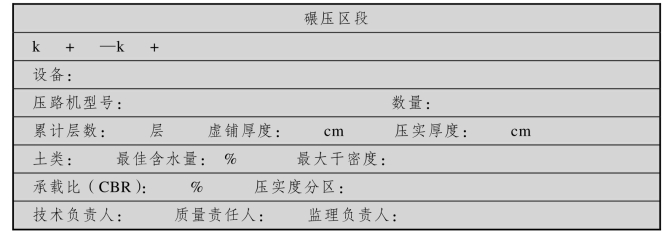

图2.6-2　碾压待检路段标识牌

pagenumber_ebook=39,pagenumber_book=32

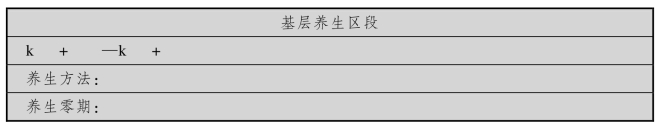

图2.6-3　基层施工路段标识牌

pagenumber_ebook=39,pagenumber_book=32

图2.6-4　台背回填标识牌

其他各分部工程可参照以上标识牌内容制作。如各标识牌为活动标牌，开始施工时设置标牌，该部位完工时应将标牌收回。
