建筑效果设计入门指南
【摘要】：在这个过程中，用户可以利用SketchUp对现状的场地和建筑进行模拟，以提供较为精准的三维空间设计依据，比如新建的建筑高度要控制在多高，形体组合是否与周边建筑相协调，是否会对街道景观和重要的视觉通道造成遮挡等问题。和GoogleEarth相配合，可以快速又方便地截取地表特征，这使得SketchUp在现状场地环境的立体构建上有着其他软件无可比拟的优点。
建筑方案设计的前期准备阶段也可称之为设计的“预热阶段”。在这个阶段，建筑师要对建设项目进行整体的把握，通过对建设要求、地段环境、经济因素和相关规范等重要内容进行系统全面的分析研究，为方案设计确立科学的根据。在这个过程中，用户可以利用SketchUp对现状的场地和建筑进行模拟，以提供较为精准的三维空间设计依据，比如新建的建筑高度要控制在多高，形体组合是否与周边建筑相协调，是否会对街道景观和重要的视觉通道造成遮挡等问题。SketchUp还支持数字地形高程数据，利用地理信息系统中的这些数据就可以快速构建精确的山体和河流等重要的地形因子。和GoogleEarth相配合，可以快速又方便地截取地表特征，这使得SketchUp在现状场地环境的立体构建上有着其他软件无可比拟的优点。由于技术原因，国内还没有大面积搭建完整的三维模型平台，但是在局部地区的建筑设计中，采用SketchUp软件结合GoogleEarth来还原基地的周边环境，将大大提高项目设计在前期准备阶段的成果价值，使建筑师更为高效、准确地认识和解析现状。
从一开始用户可以利用SketchUp模拟出真实场景，如图1-6所示，然后再对细节的模型进行简单处理，如图1-7所示，就得到一个完整的、连续的并且可体验的地形场景。

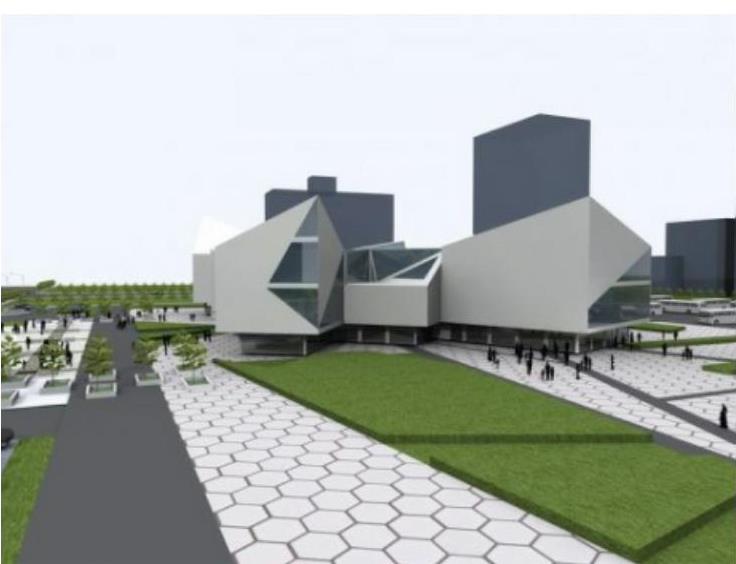

图1-6 模拟真实场景

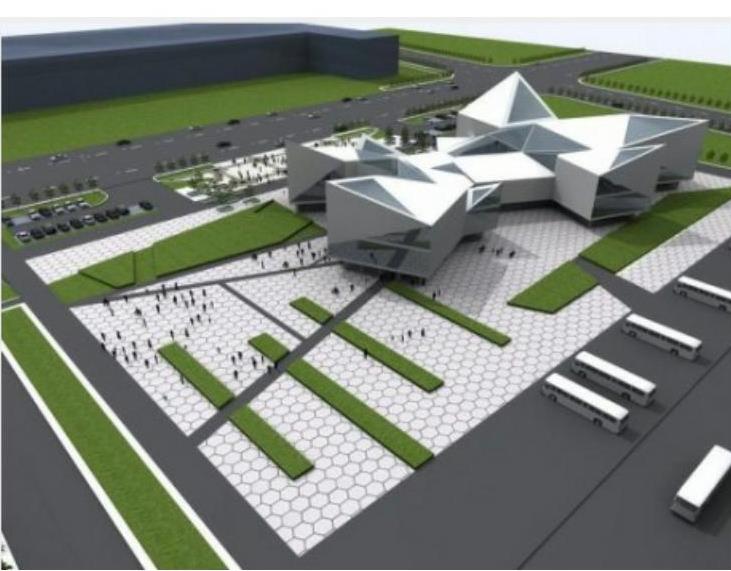

图1-7 调整细节部分
在建筑形体推敲阶段，不需要很精确的模型，而只要初步确立建筑尺寸，构建建筑群的天际轮廓线，从而对单体建筑的高度和建筑群的组合方式做出修改，以及与周边环境相协调。建筑体块模型往往以建筑的功能为基本单位划分为不同的模块，用户可以使用SketchUp将各个功能模块用不同的颜色区分表现，这对于功能分区和交通流线分析有着很大的启发作用，如图1-8所示。

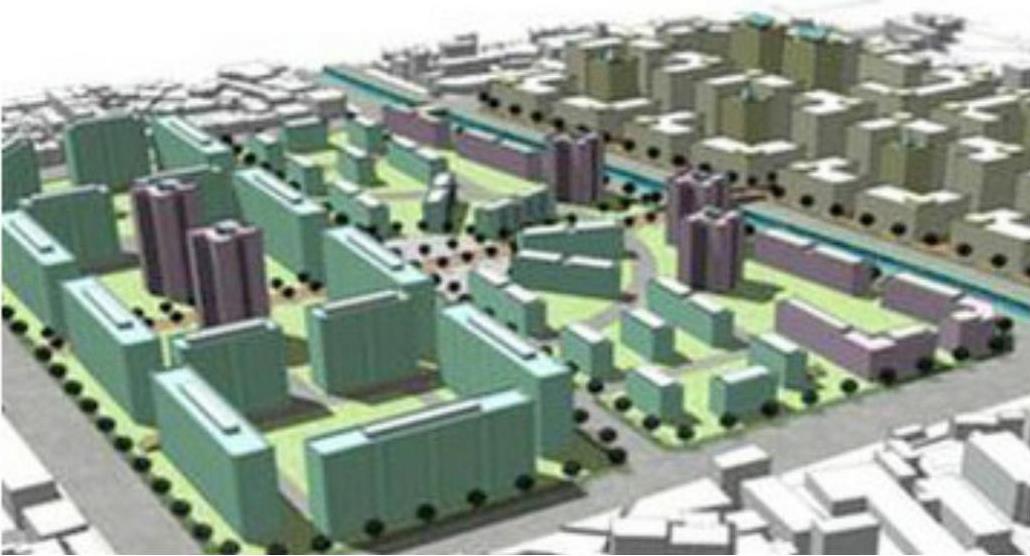

图1-8 功能模块的颜色区分
